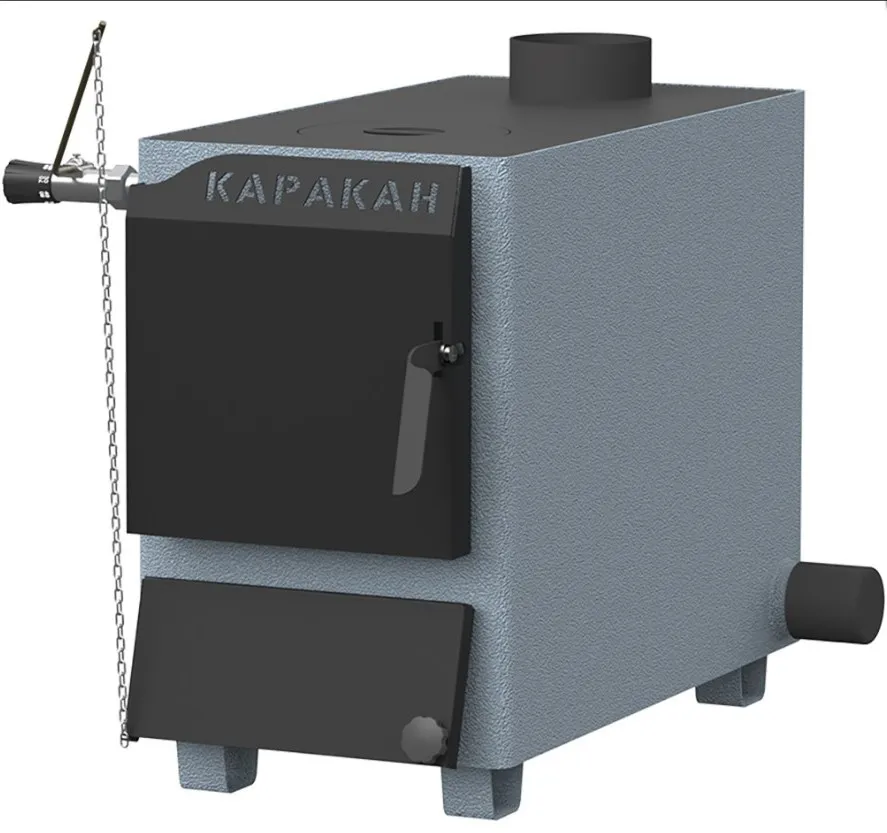

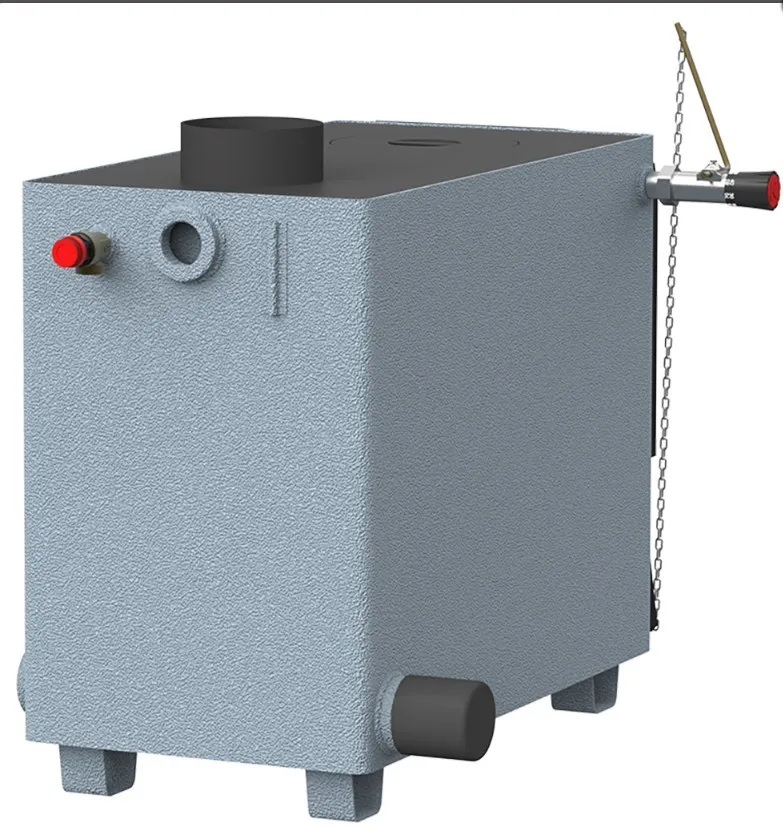

Твердотопливный котел Каракан 12ТПЭ 3
Каракан 12ТПЭ 3
Котел Каракан 12ТПЭ 3 Напольная отопительная установка для домов, дач и небольших производственных зон, объединяющая твердотопливный контур и электрический блок ТЭНов. Сварной корпус из стальи толщиной 3 мм обеспечивает жесткость и герметичность при длительной работе. Конструкция рассчитана на интеграцию в закрытые и открытые системы водяного отопления с рабочим давлением до 3 атм. В верхней панели размещена варочная плита с одной конфоркой, что удобно для хозяйственных задач и поддержания тепла. Топочная камера принимает поленья длиной до 60 см, что снижает частоту дозагрузок. Модификации линейки включают варианты с вертикальным или задним выходом дымохода, одно- и двухконтурные исполнения, а также совместимость с газовой горелкой. Для запросов покупателей твердотопливный котел Каракан решает сразу несколько задач: автономное отопление, резерв при отключении электроэнергии и возможность повседневной эксплуатации на электронагревателях.
Узлы и элементы продуманы с приоритетом надежности. Камера сгорания защищена локальной футеровкой из шамота на горячих участках, колосниковая решетка выполнена из чугуна, а зольный ящик обеспечивает быстрый доступ для очистки. Дверцы герметичные, без смотрового стекла, оснащены термостойкими уплотнениями. Плита служит дополнительным загрузочным люком - топливо можно подать через конфорку в рабочем режиме. Подача вторичного воздуха способствует дожигу газов, стабилизируя горение и повышая эффективность. Теплоизоляция котла выполнена на основе базальтовая вата, что снижает теплопотери корпуса. Универсальное подключение подачи и обратки справа и слева упрощает врезку в существующий коллектор, а установка автоматического регулятора тяги поддерживает устойчивое пламя. Предусмотрено место под блок ТЭНов; для их управления подходят пульты ПУЭ и терморегуляторы ГК СТЭН. Для уточнения параметров используйте запрос котел Каракан 12ТПЭ 3 характеристики - модель легко адаптируется к объектам с площадью до 300 м² и поддерживает циркуляцию как естественного, так и насосного типа. В качестве запросов при подборе часто используют котел с плитой для дома, твердотопливный котел с тэнами и котел для дачи с плитой.
Ключевые достоинства модели Каракан 12ТПЭ 3
- 01 Широкое применение
Модель подходит для обогрева жилых помещений, дач и небольших производственных зон. Возможность работать на твердом топливе и от ТЭНов делает систему гибкой в эксплуатации круглый год.
- 02 Прочный сварной корпус
Корпус из стальи толщиной 3 мм выдерживает температурные циклы и гидроудары в системах до 3 атм. Надежная сварка и качественная термоизоляция повышают ресурс и сокращают расходы на обслуживание.
- 03 Удобная обвязка и автоматика
Подача и обратка подключаются с любой стороны, что упрощает монтаж в стесненных условиях. Возможна установка регулятора тяги, блока ТЭНов и управление через пульты ПУЭ и терморегуляторы ГК СТЭН.
- 04 Функциональная плита
Варочная поверхность с одной конфоркой пригодна для приготовления и поддержания тепла. Через конфорку можно дозагружать дрова длиной до 60 см без остановки горения, экономя время на обслуживании.
- 05 Эффективное горение и чистота

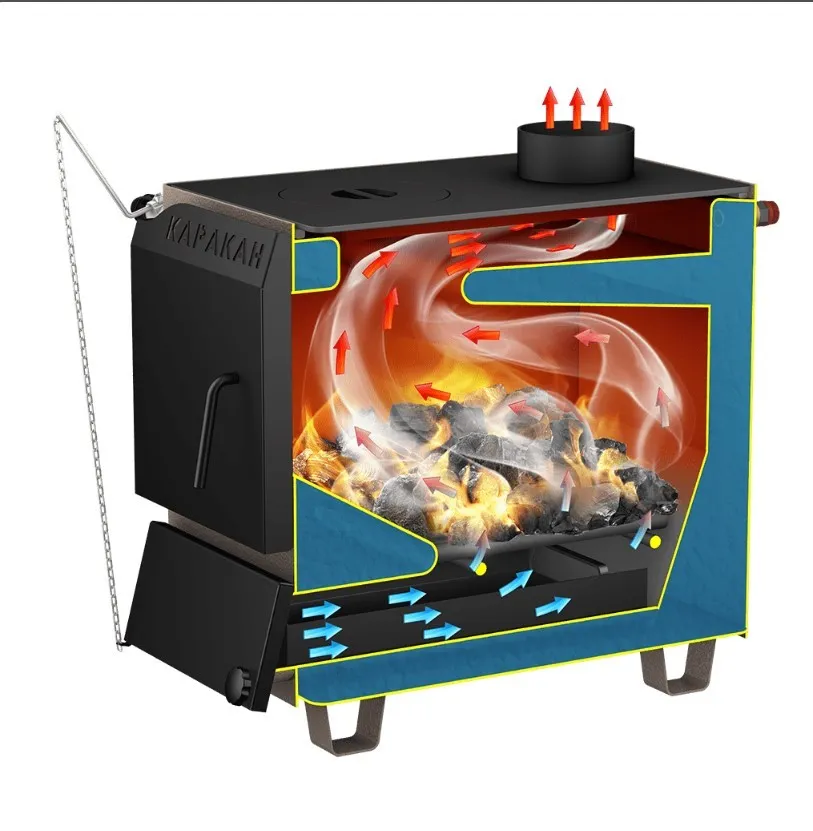

Вторичный воздух обеспечивает дожиг летучих, уменьшая количество несгоревших остатков. Футеровка из шамота и колосник из чугуна стабилизируют факел и равномерно распределяют тепло по теплообменнику.
- 06 Модификации под объект
Доступны версии с верхним или задним выходом дымохода, одно- и двухконтурные решения, а также опция установки газовой горелки. Это помогает настроить твердотопливный котел Каракан под конкретные требования.
Характеристики твердотопливного котла Каракан
|
Габариты (Г х Ш х В) |
815×375×600 |
|
Номинальная мощность, кВт |
12 |
|
Коэффициент полезного действия (КПД) % |
75 |
| Расположение выхода дымохода |
Сверху |
|
Форма дымоходного патрубка |
Круглый / прямоугольный |
|
Диаметр дымохода, мм |
115 |
|
Масса котла, кг |
89 |
|
Площадь отапливаемого помещения, м2 |
120 |
| Теплоноситель |
Вода |
|
Дополнительный теплоноситель |
Антифриз |
|
Глубина топочной камеры, мм |
600 |
|
Объём водяного контура котла, л |
38 |
|
Варочная плита |
Да |
|
Гарантия, лет |
5 |
Схемы управления и устройство

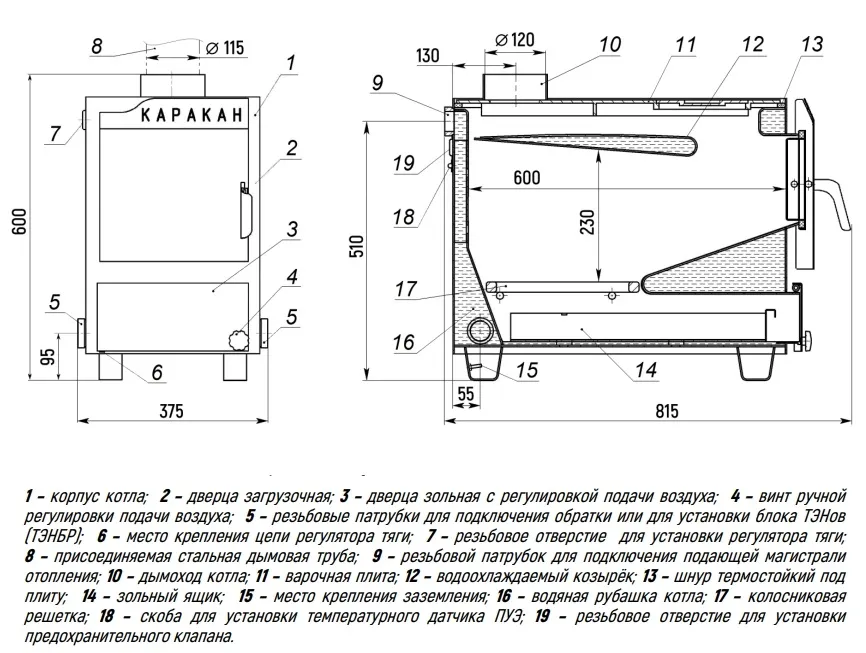

Рисунок 1. Устройство котла. Базовая комплектация
Рисунок 2. Установка котла в помещении (вид сверху):
1 – ТЭНБ; 2 – котёл; 3 – металлический лист.
Рисунок 3. Расположение дымовой трубы.
Рисунок 4. Схема дымовой трубы.
1 – кровля; 2 – устье трубы; 3 – стропила; 4 – теплоизоляция; 5 – разделка; 6 – керамзит; 7 – шибер.
Рисунок 5. Монтаж котлов, имеющих выход дымохода «наверх»:

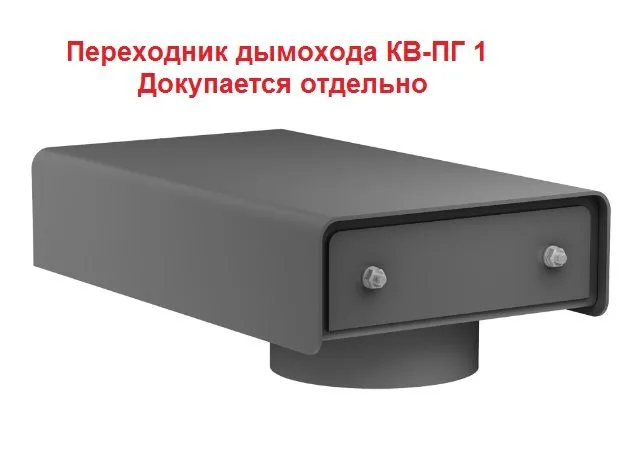

1 – стальной лист; 2 – котёл; 3 – металлический (круглый) дымоход; 3а – переходник дымохода КВ-ПГ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 6. Монтаж котлов, имеющих выход дымохода «назад»:
1 – стальной лист; 2 – котёл; 3 – съёмный дымоход КГ; 3а – съёмный дымоход ПГ; 3б – съёмный дымоход КВ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 7. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, открытым расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – раковина; 3 – кран заполнения системы отопления; 4 – трубопровод переливной; 5 – предохранительный клапан; 6 – фланец для установки предохранительного клапана; 7 – трубопровод горячего водоснабжения; 8 – манометр; 9 – фитинги 2-го контура (в котлах с ГВС); 10 – расширительный бак; 11 – кран на трубопроводе подачи; 12 – термометр; 13 – подающая магистраль; 14 – фланец подающей магистрали; 15 – фланец обратки; 16 – кран на обратной магистрали; 17 – кран радиатора; 18 – радиатор; 19 – трубопровод канализации; 20 – сливной кран; 21 – обратный трубопровод.
Рисунок 8. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец подающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор.
Рисунок 9. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, принудительной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец по- дающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор; 22 – насос.
Комплект поставки:
Базовая комплектация
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
2 шт. |
|
1 шт. |
|
2 шт. |
Видеообзор котла для дома Каракан
