Твердотопливный котел Каракан 14ТЭГ 3
Каракан 14ТЭГ 3

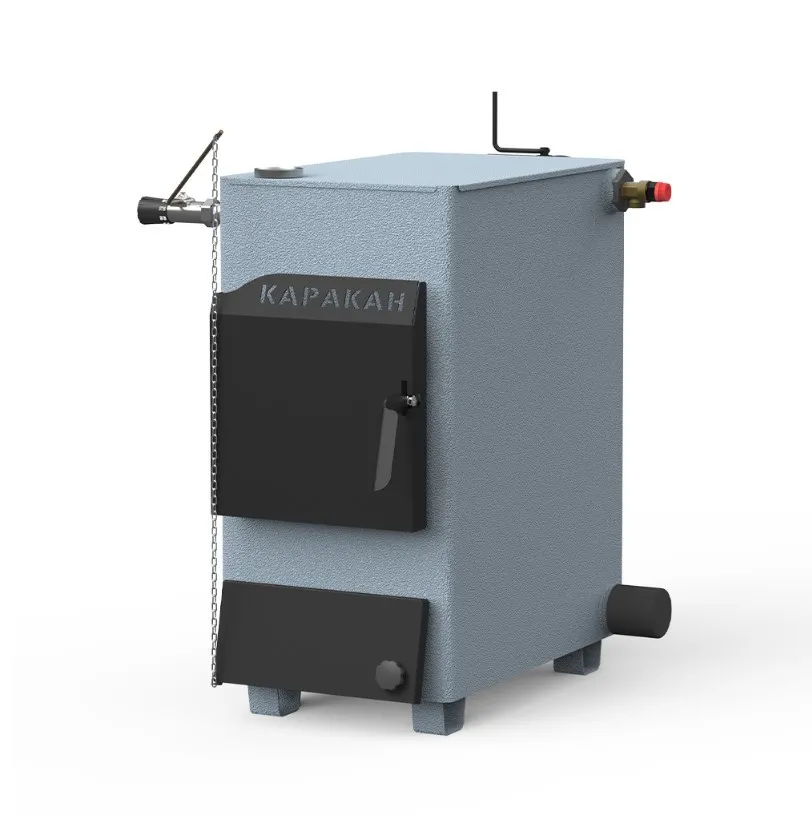

Котел Каракан 14ТЭГ 3 Напольный твердотопливный агрегат с варочной плитой и опцией электрического подогрева, рассчитанный на дома, дачи и малые производственные объекты. Сварной корпус из стальи со стенками толщиной 3 мм обеспечивает жесткость, герметичность и стабильную работу в водяных системах до 3 атм. Универсальные присоединения подачи и обратки с любой стороны упрощают монтаж в существующие контуры. Модель интегрируется в закрытые и открытые схемы, поддерживает установку автоматического регулятора тяги и блока ТЭНов. Варочная плита с одной конфоркой позволяет поддерживать тепло и решать хозяйственные задачи, что востребовано в частном секторе и на вахтовых объектах. Линейка предусматривает исполнение с верхним или задним выходом дымохода, одно- и двухконтурные варианты, а также совместимость с газовой горелкой. Для запросов твердотопливный котел, котел Каракан 14ТЭГ 3 и твердотопливный котел с плитой модель закрывает потребности в автономном обогреве и резервировании при перебоях электроснабжения.
Конструктив ориентирован на эффективный теплоотбор и долговечность. Камера сгорания выполнена с усиленными зонами, колосниковая решетка из чугуна выдерживает высокие нагрузки, а зольный ящик обеспечивает быстрый доступ для обслуживания. На горячих участках применяется футеровка из шамота, удерживающая температуру факела и стабилизирующая процесс горения. Дверцы плотные, без смотрового стекла, снабжены термостойкими уплотнениями. Варочная поверхность может служить дополнительным люком для дозагрузки топлива через конфорку без остановки работы. Организован подвод вторичного воздуха для дожига летучих компонентов, что улучшает экономичность и снижает образование сажи. Теплоизоляция корпуса выполнена на основе базальтовая вата, уменьшая теплопотери и повышая безопасность. Электрический блок ТЭНов, управляемый пультами ПУЭ и терморегуляторами ГК СТЭН, поддерживает температуру в межсезонье, а твердое топливо остается основным или резервным источником. Для подбора параметров и обвязки полезен запрос котел Каракан характеристики - модель подходит для объектов с площадью до 300 м² и легко включается в схемы с естественной или насосной циркуляцией.
Ключевые достоинства модели Каракан 14ТЭГ 3
- 01 Готов к разным условиям
Модель эффективна в частных домах, на дачах и на небольших производственных площадках. Возможность работать на твердом топливе и от ТЭНов делает отопление гибким и предсказуемым в любое время года.
- 02 Прочный сварной корпус
Основание и теплообменные поверхности изготовлены из стальи толщиной 3 мм, что повышает стойкость к температурным перепадам и продлевает ресурс котла при регулярной эксплуатации на дровах и угле.
- 03 Универсальное подключение и автоматика
Подача и обратка подключаются справа или слева - это ускоряет монтаж. Возможна установка регулятора тяги и блока ТЭНов, управление реализуется через пульты ПУЭ и терморегуляторы производства ГК СТЭН.
- 04 Плита и удобная дозагрузка
Варочная поверхность с одной конфоркой позволяет готовить и подогревать, а также загружать топливо через конфорку. Это экономит время и помогает поддерживать стабильный режим горения без остановок.
- 05 Чистое и эффективное горение
Вторичный воздух организует дожиг газов, сокращая расход топлива и образование сажи. Футеровка из шамота и колосники из чугуна стабилизируют факел и равномерно распределяют тепло по теплообменнику.
- 06 Модификации под объект

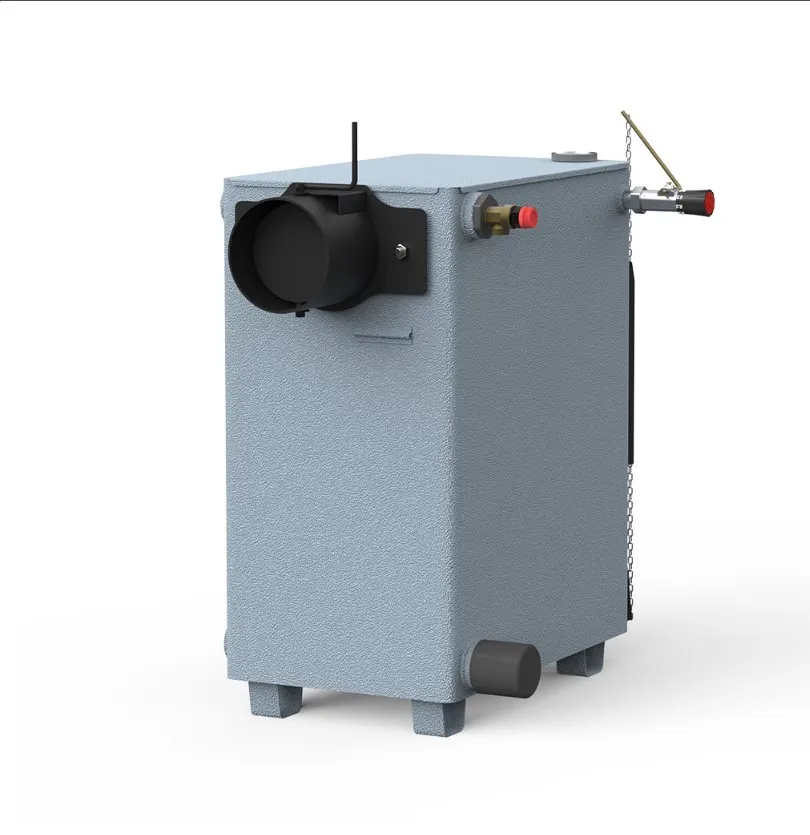

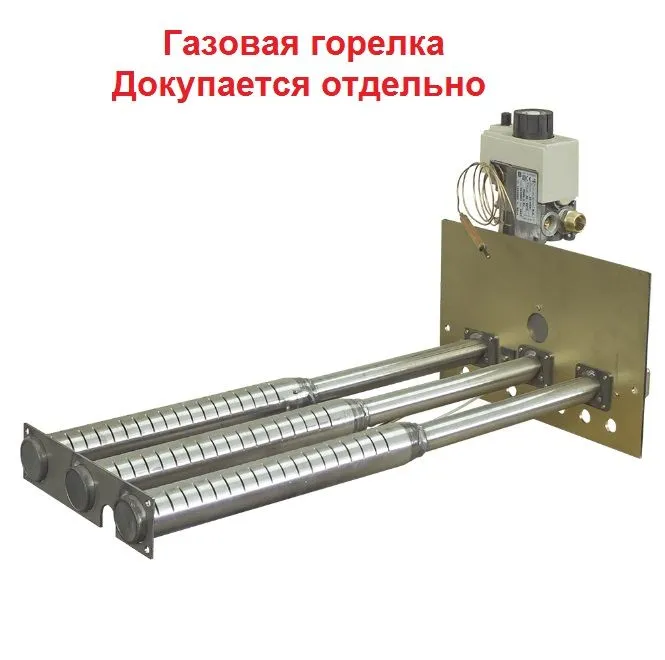

Доступны версии с верхним или задним выходом дымохода, одно- и двухконтурные решения и опция подключения газовой горелки. Это помогает подобрать твердотопливный котел с плитой и ТЭНами под конкретные условия.
Характеристики твердотопливного котла Каракан
|
Габариты (Г х Ш х В) |
695×370×730 |
|
Номинальная мощность, кВт |
14 |
|
Коэффициент полезного действия (КПД) % |
75 |
| Расположение выхода дымохода |
Сзади |
|
Форма дымоходного патрубка |
Круглый / прямоугольный |
|
Диаметр дымохода, мм |
150 |
|
Масса котла, кг |
87 |
|
Площадь отапливаемого помещения, м2 |
140 |
| Теплоноситель |
Вода |
|
Дополнительный теплоноситель |
Антифриз |
|
Глубина топочной камеры, мм |
500 |
|
Объём водяного контура котла, л |
50 |
|
Варочная плита |
Нет |
|
Гарантия, лет |
5 |
Схемы управления и устройство
Рисунок 1. Устройство котла. Базовая комплектация
Рисунок 2. Установка котла в помещении (вид сверху):
1 – ТЭНБ; 2 – котёл; 3 – металлический лист.
Рисунок 3. Расположение дымовой трубы.
Рисунок 4. Схема дымовой трубы.
1 – кровля; 2 – устье трубы; 3 – стропила; 4 – теплоизоляция; 5 – разделка; 6 – керамзит; 7 – шибер.
Рисунок 5. Монтаж котлов, имеющих выход дымохода «наверх»:
1 – стальной лист; 2 – котёл; 3 – металлический (круглый) дымоход; 3а – переходник дымохода КВ-ПГ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 6. Монтаж котлов, имеющих выход дымохода «назад»:
1 – стальной лист; 2 – котёл; 3 – съёмный дымоход КГ; 3а – съёмный дымоход ПГ; 3б – съёмный дымоход КВ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 7. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, открытым расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – раковина; 3 – кран заполнения системы отопления; 4 – трубопровод переливной; 5 – предохранительный клапан; 6 – фланец для установки предохранительного клапана; 7 – трубопровод горячего водоснабжения; 8 – манометр; 9 – фитинги 2-го контура (в котлах с ГВС); 10 – расширительный бак; 11 – кран на трубопроводе подачи; 12 – термометр; 13 – подающая магистраль; 14 – фланец подающей магистрали; 15 – фланец обратки; 16 – кран на обратной магистрали; 17 – кран радиатора; 18 – радиатор; 19 – трубопровод канализации; 20 – сливной кран; 21 – обратный трубопровод.
Рисунок 8. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец подающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор.
Рисунок 9. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, принудительной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец по- дающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор; 22 – насос.
Комплект поставки:
Базовая комплектация
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
Видеообзор котла для дома Каракан
