Твердотопливный котел Каракан 14ТПЭ 3
Каракан 14ТПЭ 3

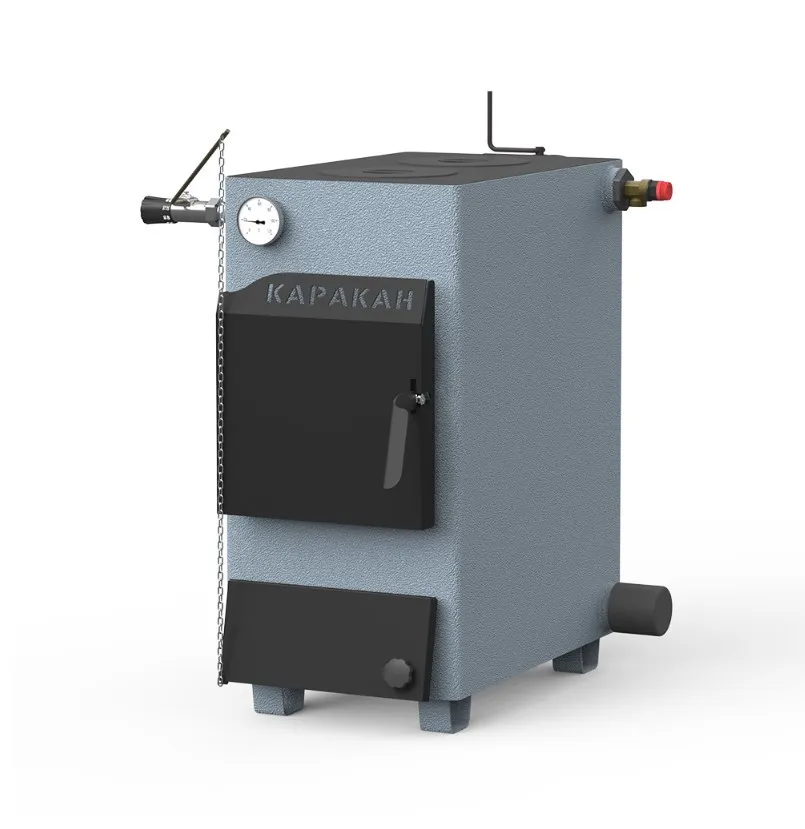

Котел Каракан 14ТПЭ 3 Напольный твердотопливный агрегат для автономного отопления частных домов, дач и небольших производственных помещений. Сварной корпус из стальи толщиной 3 мм устойчив к температурным циклам и обеспечивает герметичность контура. Модель интегрируется в закрытые и открытые системы водяного отопления с рабочим давлением до 3 атм, поддерживает универсальное подключение подачи и обратки справа и слева. В стандартной комплектации предусмотрена варочная плита с одной конфоркой, что удобно для хозяйственных задач и обогрева в межсезонье. Конструктив линейки допускает исполнение с выходом дымохода вверх или назад, одно- и двухконтурные версии, а также совместимость с газовой горелкой для расширения вариантов эксплуатации. По запросам твердотопливный котел Каракан и конкретная модификация Каракан 14ТПЭ 3 закрывают типовые сценарии: постоянное отопление, резервирование на случай перебоев электроснабжения и работа на электронагревателях. Для пользователей, которым нужен твердотопливный котел с плитой или котел для дачи с тэнами, данная модель дает баланс удобства, эффективности и компактности.
Топочная камера рассчитана на устойчивое горение и высокий теплосъем. Колосниковая решетка из чугуна выдерживает длительные нагрузки, зольный ящик обеспечивает быстрый доступ для очистки. Дверцы герметичные, без смотрового стекла, комплектуются термостойкими уплотнениями. На горячих участках применяется футеровка из шамота, стабилизирующая температуру факела и уменьшающая тепловую нагрузку на металл. Варочная поверхность служит дополнительным люком - топливо можно дозагружать через конфорку без остановки работы. Организована подача вторичного воздуха для дожига летучих, что повышает эффективность и снижает образование сажи. Теплоизоляция корпуса на основе базальтовая вата минимизирует теплопотери и повышает безопасность. На всех котлах возможна установка блока ТЭНов, а управление электронагревателями реализуется через пульты ПУЭ и терморегуляторы ГК СТЭН. Для уточнения параметров и подбора обвязки используйте запрос котел Каракан 14ТПЭ 3 характеристики - модель адаптируется под объекты площадью до 300 м² и работает как с естественной, так и с насосной циркуляцией. При необходимости доступен регулятор тяги, а также варианты с дымоходом вверх или назад, что упрощает монтаж в стесненных котельных.
Ключевые достоинства модели Каракан 14ТПЭ 3
- 01 Гибкость применения
Модель эффективна в частных домах, на дачах и небольших промобъектах. Возможность работы на твердом топливе и от ТЭНов позволяет подстраиваться под сезон и доступность энергоресурсов без потери комфорта.
- 02 Прочный сварной корпус
Корпус из стальи толщиной 3 мм выдерживает перепады температур и гидроудары в системах до 3 атм. Такая конструкция повышает ресурс теплообменника и снижает риск аварий при длительной эксплуатации.
- 03 Универсальная обвязка и автоматика
Подача и обратка подключаются справа или слева - это ускоряет монтаж. Возможна установка регулятора тяги и блока ТЭНов, управление реализуется пультами ПУЭ и терморегуляторами производства ГК СТЭН.
- 04 Плита и дозагрузка через конфорку
Варочная поверхность с одной конфоркой пригодна для приготовления и поддержания тепла. Через конфорку можно оперативно подать топливо, сохранив стабильное горение и не выключая котел из контура отопления.
- 05 Эффективное и чистое горение

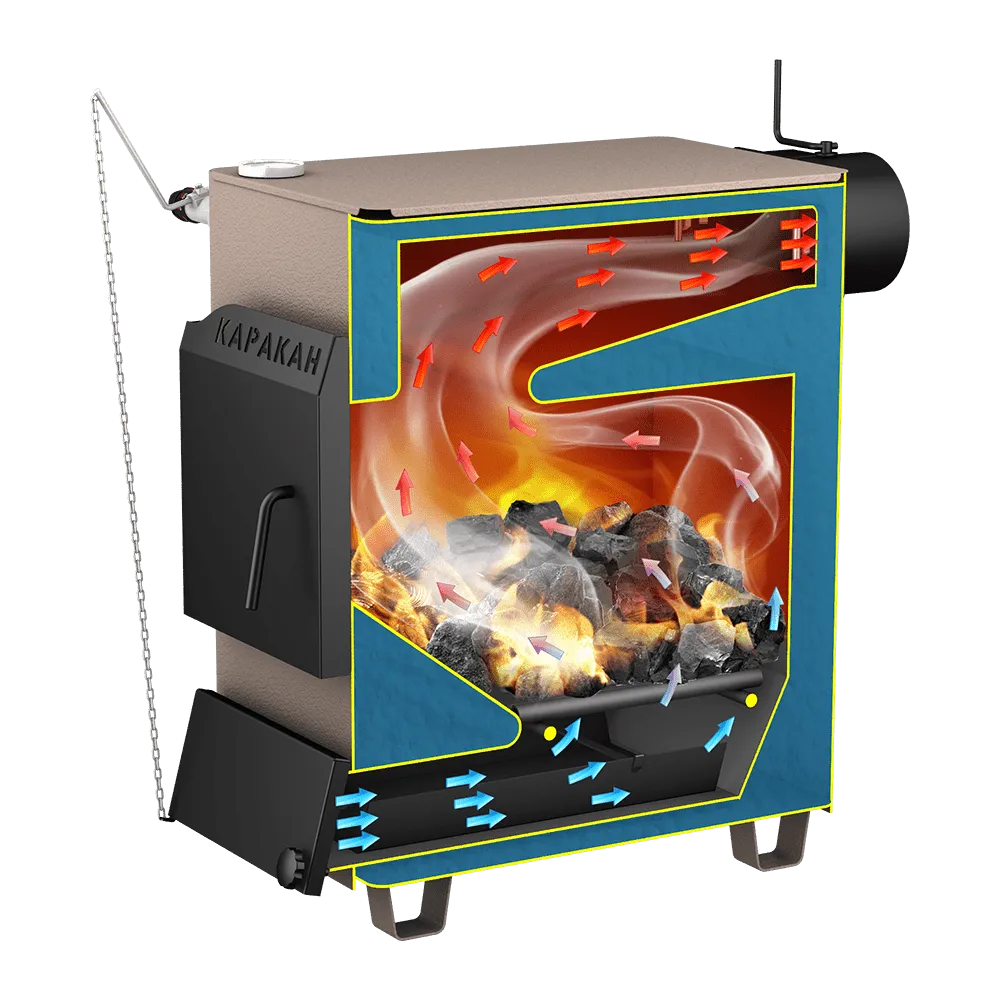

Подача вторичного воздуха обеспечивает дожиг летучих и уменьшает образование сажи. Футеровка из шамота и колосник из чугуна стабилизируют факел и способствуют равномерному теплообмену по каналам котла.
- 06 Модификации под объект

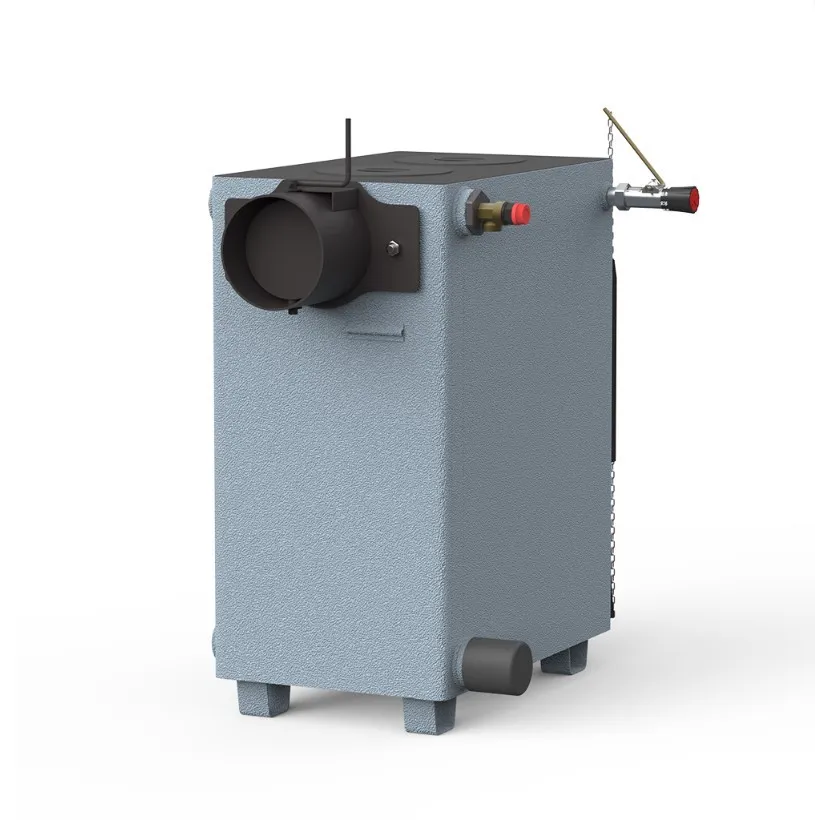

Доступны версии с верхним или задним выходом дымохода, одно- и двухконтурные решения и опция подключения газовой горелки. Это помогает выбрать твердотопливный котел Каракан с регулятором тяги под конкретные условия.
Характеристики твердотопливного котла Каракан
|
Габариты (Г х Ш х В) |
795×370×730 |
|
Номинальная мощность, кВт |
14 |
|
Коэффициент полезного действия (КПД) % |
75 |
| Расположение выхода дымохода |
Сзади |
|
Форма дымоходного патрубка |
Круглый / прямоугольный |
|
Диаметр дымохода, мм |
150 |
|
Масса котла, кг |
88 |
|
Площадь отапливаемого помещения, м2 |
140 |
| Теплоноситель |
Вода |
|
Дополнительный теплоноситель |
Антифриз |
|
Глубина топочной камеры, мм |
500 |
|
Объём водяного контура котла, л |
50 |
|
Варочная плита |
Да |
|
Гарантия, лет |
5 |
Схемы управления и устройство

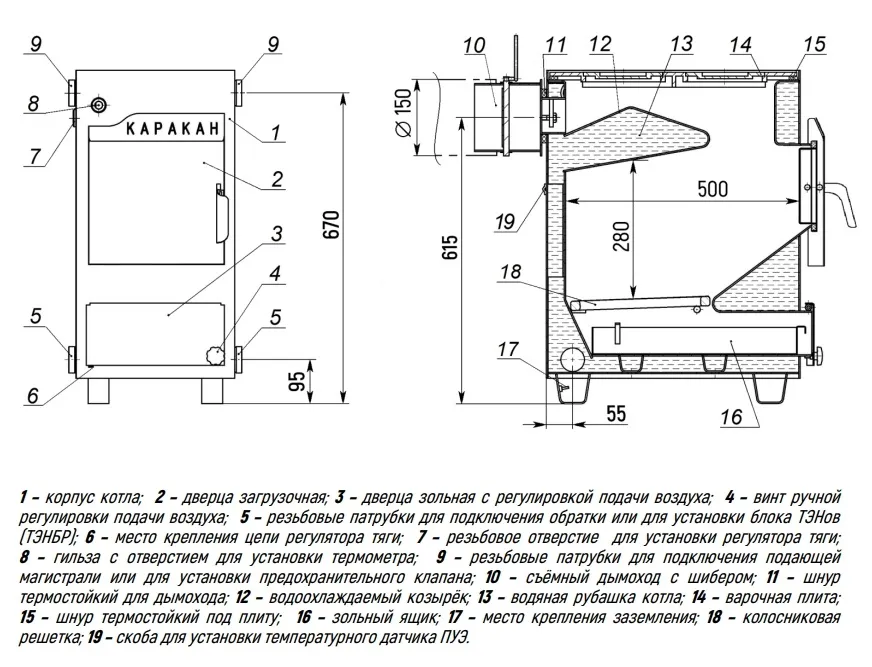

Рисунок 1. Устройство котла. Базовая комплектация
Рисунок 2. Установка котла в помещении (вид сверху):
1 – ТЭНБ; 2 – котёл; 3 – металлический лист.
Рисунок 3. Расположение дымовой трубы.
Рисунок 4. Схема дымовой трубы.
1 – кровля; 2 – устье трубы; 3 – стропила; 4 – теплоизоляция; 5 – разделка; 6 – керамзит; 7 – шибер.
Рисунок 5. Монтаж котлов, имеющих выход дымохода «наверх»:

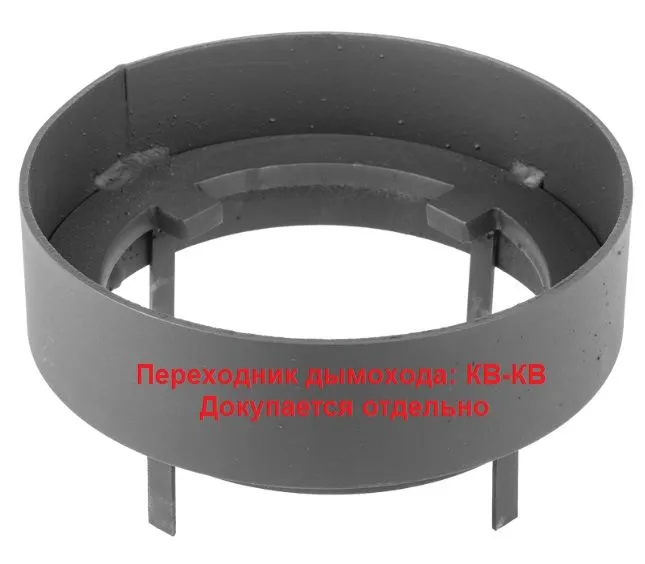

1 – стальной лист; 2 – котёл; 3 – металлический (круглый) дымоход; 3а – переходник дымохода КВ-ПГ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 6. Монтаж котлов, имеющих выход дымохода «назад»:

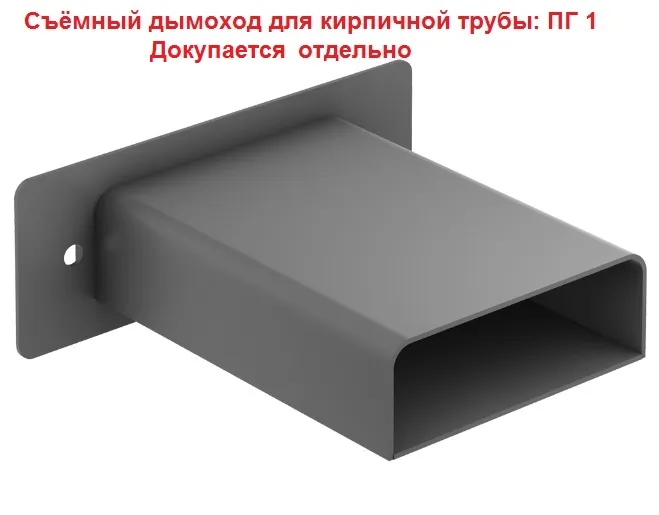

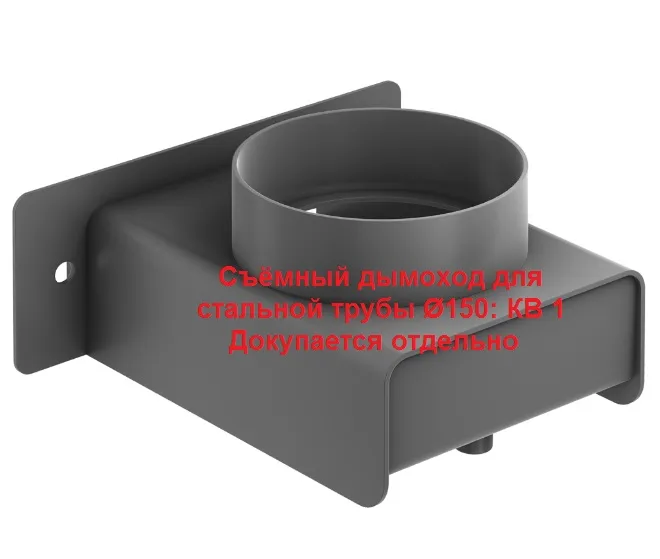

1 – стальной лист; 2 – котёл; 3 – съёмный дымоход КГ; 3а – съёмный дымоход ПГ; 3б – съёмный дымоход КВ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 7. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, открытым расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – раковина; 3 – кран заполнения системы отопления; 4 – трубопровод переливной; 5 – предохранительный клапан; 6 – фланец для установки предохранительного клапана; 7 – трубопровод горячего водоснабжения; 8 – манометр; 9 – фитинги 2-го контура (в котлах с ГВС); 10 – расширительный бак; 11 – кран на трубопроводе подачи; 12 – термометр; 13 – подающая магистраль; 14 – фланец подающей магистрали; 15 – фланец обратки; 16 – кран на обратной магистрали; 17 – кран радиатора; 18 – радиатор; 19 – трубопровод канализации; 20 – сливной кран; 21 – обратный трубопровод.
Рисунок 8. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец подающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор.
Рисунок 9. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, принудительной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец по- дающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор; 22 – насос.
Комплект поставки:
Базовая комплектация
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
3 шт. |
Видеообзор котла для дома Каракан
