Твердотопливный котел Каракан 20ТЭГ 3


  • Производитель: СТЭН
  • Страна-производитель: Россия
  • Гарантийный срок, мес.: 60
  • Вес Брутто (ориентировочный), кг: 132,3
  • Вес Нетто, кг: 115
  • Все характеристики
36 540 ₽ 40 600 ₽
В наличии
Рассчитать доставку

Твердотопливный котел Каракан 20ТЭГ 3

Эта модель популярна у жителей села, так как большой и удобный варочный настил позволяет приготовить не только пищу для семьи, но и корм для домашних животных. Котёл имеет глубокую топку. Применение встроенного ТЭНа мощностью до 9 кВт позволяет отапливать объекты только за счет электроэнергии в течение большей части отопительного сезона.

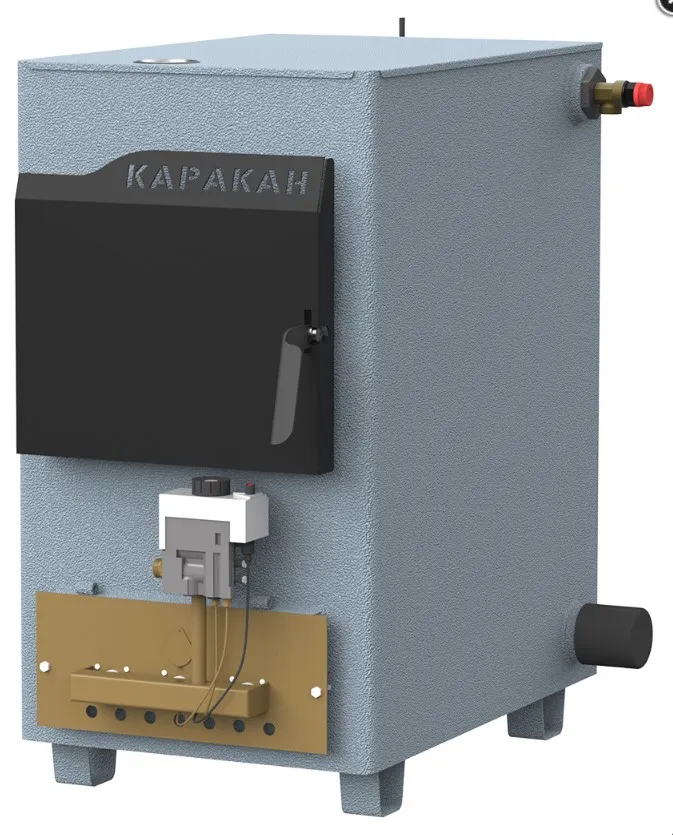

Котлы отопительные КАРАКАН предназначены для обогрева помещений площадью до 300 м². Встраиваются в любую систему отопления с давлением до 3 атм. Модификации: с плитой, с выходом дымохода назад либо вверх, одно- и двухконтурные, а также с возможностью установки газовой горелки. На всех котлах возможна установка блока ТЭНов и регулятора тяги.

Основные преимущества отопительного котла Каракан

  • 01 Универсальность

    Котел Каракан предназначен для обогрева жилых и производственных объектов

  • 02 Надежность

    Котлы предназначены для обогрева зданий, оборудованных системой водяного отопления. Корпус сварной, из стали толщиной 3 мм.

  • 03 Удобство и простота в эксплуатации

    Подключение обратки – универсальное (справа и слева). Предусмотрена возможность установки блока ТЭНов

  • 04 Технологичность

    Можно загружать топливо через конфорку на плите

  • 05 Иновационность

    Для управления ТЭНами предназначены пульты ПУЭ и терморегуляторы производства ГК СТЭН.



Характеристики твердотопливного котла Каракан

Габариты (Г х Ш х В)

760×455×785

Номинальная мощность, кВт

20

Коэффициент полезного действия (КПД) %

75

Расположение выхода дымохода

Сзади

Форма дымоходного патрубка

Круглый / прямоугольный

Диаметр дымохода, мм

150

Масса котла, кг

115

Площадь отапливаемого помещения, м2

200

Теплоноситель

Вода

Дополнительный теплоноситель

Антифриз

Глубина топочной камеры, мм

570

Объём водяного контура котла, л

90

Варочная плита

Нет

Гарантия, лет

5



Схемы управления и устройство



Рисунок 1. Устройство котла. Базовая комплектация

Рисунок 2. Установка котла в помещении (вид сверху):
1 – ТЭНБ; 2 – котёл; 3 – металлический лист.

Рисунок 3. Расположение дымовой трубы.

Рисунок 4. Схема дымовой трубы.

1 – кровля; 2 – устье трубы; 3 – стропила; 4 – теплоизоляция; 5 – разделка; 6 – керамзит; 7 – шибер.

Рисунок 5. Монтаж котлов, имеющих выход дымохода «наверх»:

1 – стальной лист; 2 – котёл; 3 – металлический (круглый) дымоход; 3а – переходник дымохода КВ-ПГ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.


Рисунок 6. Монтаж котлов, имеющих выход дымохода «назад»:
1 – стальной лист; 2 – котёл; 3 – съёмный дымоход КГ; 3а – съёмный дымоход ПГ; 3б – съёмный дымоход КВ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.


Рисунок 7. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, открытым расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – раковина; 3 – кран заполнения системы отопления; 4 – трубопровод переливной; 5 – предохранительный клапан; 6 – фланец для установки предохранительного клапана; 7 – трубопровод горячего водоснабжения; 8 – манометр; 9 – фитинги 2-го контура (в котлах с ГВС); 10 – расширительный бак; 11 – кран на трубопроводе подачи; 12 – термометр; 13 – подающая магистраль; 14 – фланец подающей магистрали; 15 – фланец обратки; 16 – кран на обратной магистрали; 17 – кран радиатора; 18 – радиатор; 19 – трубопровод канализации; 20 – сливной кран; 21 – обратный трубопровод.


Рисунок 8. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец подающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор.


Рисунок 9. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, принудительной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец по- дающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор; 22 – насос.



Комплект поставки:

Базовая комплектация

  • Корпус котла
1 шт.
  • Паспорт котла
1 шт.
  • Дверца загрузочная
1 шт.
  • Дверца зольная
1 шт.
  • Зольный ящик
1 шт.
  • Колосник чугунный, 200×300 мм
2 шт.
  • Съёмный дымоход КГ 2
1 шт.
  • Заглушка G ¾″
1 шт.
  • Руководство по эксплуатации
1 шт.
  • Комплект крепежа для дымохода
1 шт.
  • Термометр врезной
1 шт.
  • Винт регулировочный
1 шт.
  • Кочерга
1 шт.


Видеообзор котла для дома Каракан


Производитель
СТЭН
Страна-производитель
Россия
Гарантийный срок, мес.
60
Вес Брутто (ориентировочный), кг
132,3
Вес Нетто, кг
115
Виды твердого топлива
Дрова / Уголь / Пеллеты / Брикеты / Антрацит / Кокс / Кора / Опилки / Торф / Щепки
Номинальная мощность, кВт
20
Тип топлива
Твердое / Электрическое / Газообразное
Коэффициент полезного действия (КПД), %
75
Материал топки
Сталь Ст.3СП5
Толщина материала топки, мм
3
Длина дымохода не менее, м
6
Высота, мм
785
Ширина, мм
455
Глубина, мм
760
Максимальная глубина дров, мм
570
Диаметр дымохода, мм
150
Минимальная площадь отапливаемого помещения, м²
200
Максимальная площадь отапливаемого помещения, м²
200
Объем топочной камеры, л
47
Глубина топочной камеры, мм
570
Ширина топочной камеры, мм
305
Высота топочной камеры, мм
270
Минимальный объем отапливаемого помещения, м3
540

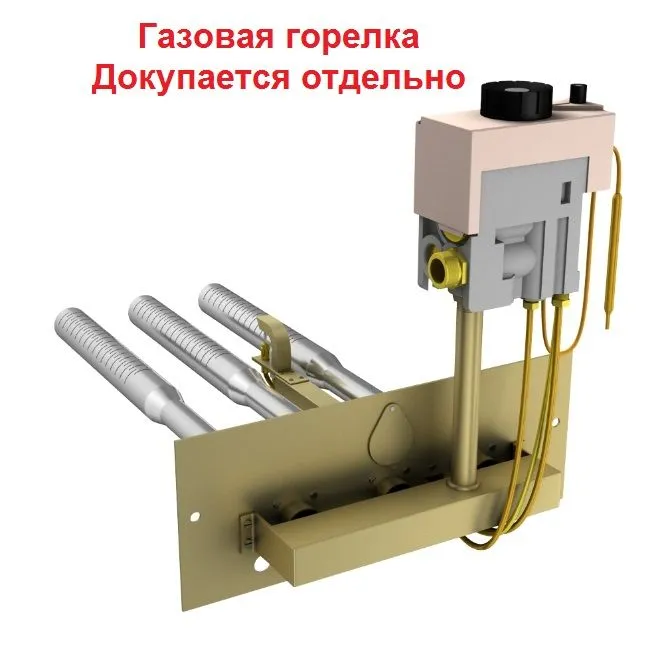

Модель используемой газовой горелки
УГ 24
Присоединение патрубка подачи, G''
1 1/2
Присоединение патрубка обратки, G''
1 1/2
Максимальный объем отапливаемого помещения, м3
540
Минимальная температура теплоносителя, °С
1
Максимальная температура теплоносителя, °С
95
Расположение выхода дымохода
Сзади
Максимальное рабочее давление системы отопления, бар
3
Форма дымоходного патрубка
Круглый
Теплоноситель
Вода
Дополнительный теплоноситель
Антифриз
Присоединение ТЭНБ, G''
1 1/2
Мощность ТЭНБ, кВт
3;4,5;6;7,5;9
Присоединение регулятора тяги, G''
3/4
Объем теплоносителя в котле, л
90
Встроенный термометр
Да
Разрежение в дымоходе, Па
10...25
КПД при сжигании природного газа, %
82
Чугунные колосники
Да
Площадь сечения дымохода, мм²
325
Возможность установки газовой горелки
Да
Возможность установки ТЭНБ
Да
Возможность установки ТЭНБ регулируемого
Нет
Возможность установки регулятора тяги
Да
