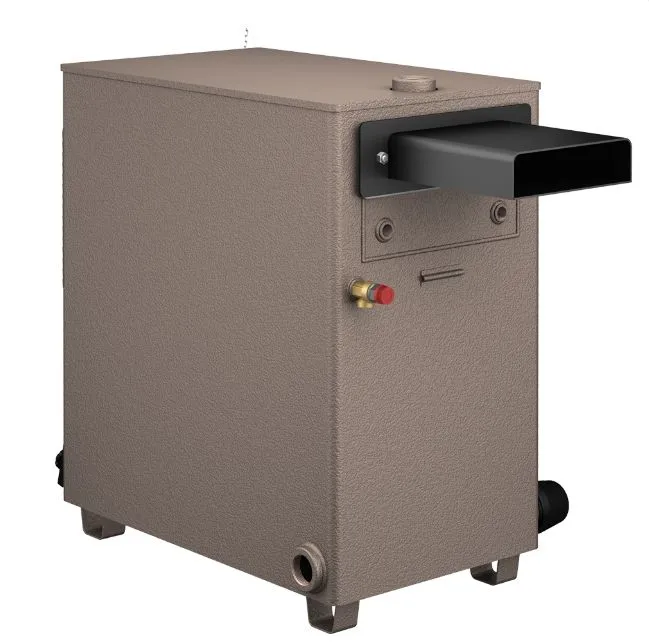

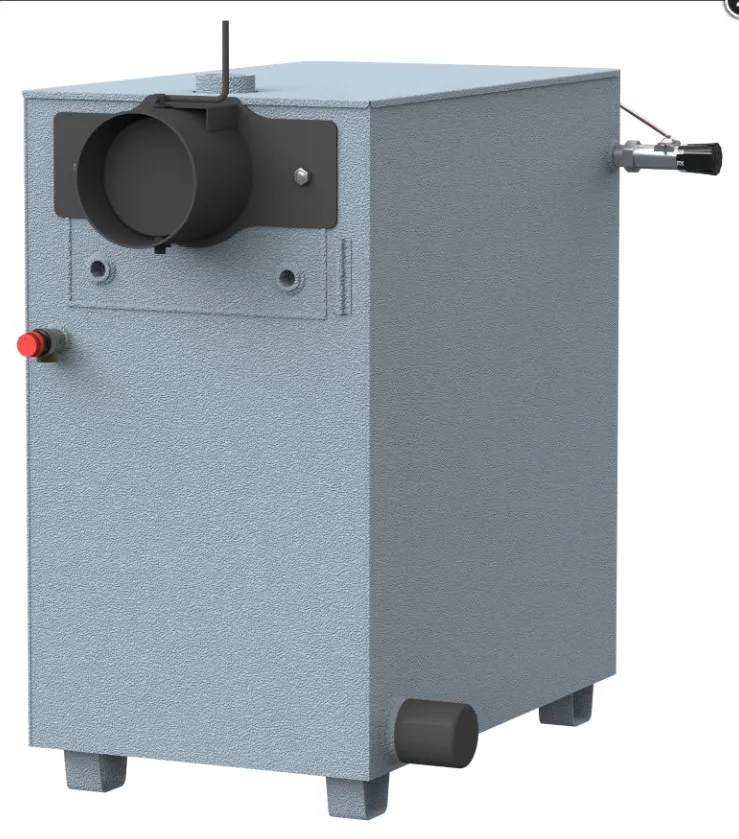

Твердотопливный котел Каракан 30ТЭГВ 3
Каракан 30ТЭГВ 3
Котёл Каракан 30ТЭГВ 3 - самый мощный агрегат в модельном ряду КАРАКАН, напольный твердотопливный котёл с рекордной глубиной топки 650 мм, верхним выводом дымохода, встроенным блоком электрических нагревателей и возможностью подключения газовой горелки мощностью 36 кВт. Модель предназначена для надёжного теплоснабжения крупных частных домов, производственных и сельскохозяйственных объектов с повышенными требованиями к тепловой мощности и гибкости топливного режима. Цельносварной корпус изготовлен из конструкционной стали толщиной 3 мм, что обеспечивает высокую механическую прочность и долговечность при работе в системах водяного отопления с давлением до 3 атм. Агрегат рассчитан на обогрев помещений площадью до 300 м² и без дополнительных переделок встраивается в любую существующую схему разводки теплоносителя. Самая глубокая среди всех котлов серии КАРАКАН камера сгорания вмещает закладки дров и угля значительного объёма, что существенно сокращает частоту обслуживания и поддерживает стабильный тепловой режим на протяжении длительного времени.
Встроенный блок ТЭНов мощностью до 9 кВт переводит котёл в автономный электрический режим: в межсезонье или при кратковременном похолодании нет необходимости разжигать твёрдое топливо. Точное поддержание температуры теплоносителя в электрическом режиме обеспечивается пультами серии ПУЭ и терморегуляторами ГК СТЭН, которые автоматически регулируют работу нагревательных элементов без участия пользователя. При переходе на газовое топливо устанавливается горелка мощностью 36 кВт, что открывает возможность полностью отказаться от твёрдого топлива и перевести объект на газовое теплоснабжение без замены котла. Верхний вывод дымохода упрощает прокладку дымовой трубы в помещениях с низкими потолками и нестандартной планировкой. Патрубки подачи и обратного трубопровода подключаются с правой или левой стороны корпуса, что адаптирует котёл к любой схеме разводки без переделки существующей системы. Агрегат выпускается в одно- и двухконтурном исполнении, с возможностью установки автоматического регулятора тяги.
Ключевые достоинства модели Каракан 30ТЭГВ 3
- 01 Максимальная мощность в линейке КАРАКАН
Каракан 30ТЭГВ 3 - флагманская модель серии, предназначенная для обогрева жилых и производственных помещений площадью до 300 м². Высокая тепловая мощность агрегата позволяет уверенно справляться с отоплением крупных объектов даже в условиях сильных морозов, обеспечивая стабильный и равномерный прогрев всех помещений на протяжении всего отопительного сезона.
- 02 Самая глубокая топка в серии - 650 мм
Камера сгорания глубиной 650 мм является рекордной среди всех котлов КАРАКАН и вмещает крупные порции дров и угля. Увеличенный объём топки снижает количество загрузок в сутки, уменьшает теплопотери при открытии дверцы и обеспечивает более длительное и равномерное горение топлива, что повышает общий КПД агрегата.
- 03 Три вида топлива: дрова, электричество и газ
Котёл работает на твёрдом топливе, переключается на электрический нагрев через блок ТЭНов до 9 кВт, а при установке газовой горелки мощностью 36 кВт переходит на газовое теплоснабжение без замены самого агрегата. Такая многотопливность обеспечивает полную независимость от перебоев с поставками любого вида энергоносителя.
- 04 Надёжный корпус из стали толщиной 3 мм
Цельносварной корпус из листовой стали толщиной 3 мм с качественно проваренными швами выдерживает рабочее давление до 3 атм и длительные тепловые нагрузки. Конструкция сохраняет геометрическую стабильность на протяжении всего срока службы, исключая деформации и протечки в узлах соединений даже при интенсивной эксплуатации.
- 05 Автоматическое управление электронагревом
Пульты ПУЭ и терморегуляторы производства ГК СТЭН обеспечивают точное автоматическое регулирование работы ТЭНов без постоянного контроля со стороны пользователя. Система самостоятельно поддерживает заданную температуру теплоносителя, повышая энергоэффективность и сокращая расход электроэнергии в течение всего отопительного сезона.
- 06 Верхний дымоход и универсальный монтаж
Верхний вывод дымохода упрощает прокладку дымовой трубы в помещениях с низкими потолками и нестандартной планировкой. Двустороннее подключение трубопроводов - справа и слева - адаптирует котёл к любой схеме разводки без переделки существующей системы. Одно- и двухконтурное исполнение, совместимость с газовой горелкой и автоматическим регулятором тяги расширяют область применения агрегата и упрощают его интеграцию в систему теплоснабжения любой сложности.
Характеристики твердотопливного котла Каракан
|
Габариты (Г х Ш х В) |
815×455×810 |
|
Номинальная мощность, кВт |
30 |
|
Коэффициент полезного действия (КПД) % |
75 |
| Расположение выхода дымохода |
Сзади |
|
Форма дымоходного патрубка |
Круглый / прямоугольный |
|
Диаметр дымохода, мм |
150 |
|
Масса котла, кг |
133 |
|
Площадь отапливаемого помещения, м2 |
300 |
| Теплоноситель |
Вода |
|
Дополнительный теплоноситель |
- |
|
Глубина топочной камеры, мм |
650 |
|
Объём водяного контура котла, л |
95 |
|
Варочная плита |
Нет |
|
Гарантия, лет |
5 |
Схемы управления и устройство
Рисунок 1. Устройство котла. Базовая комплектация
Рисунок 2. Установка котла в помещении (вид сверху):
1 – ТЭНБ; 2 – котёл; 3 – металлический лист.
Рисунок 3. Расположение дымовой трубы.
Рисунок 4. Схема дымовой трубы.
1 – кровля; 2 – устье трубы; 3 – стропила; 4 – теплоизоляция; 5 – разделка; 6 – керамзит; 7 – шибер.
Рисунок 5. Монтаж котлов, имеющих выход дымохода «наверх»:
1 – стальной лист; 2 – котёл; 3 – металлический (круглый) дымоход; 3а – переходник дымохода КВ-ПГ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 6. Монтаж котлов, имеющих выход дымохода «назад»:
1 – стальной лист; 2 – котёл; 3 – съёмный дымоход КГ; 3а – съёмный дымоход ПГ; 3б – съёмный дымоход КВ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 7. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, открытым расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – раковина; 3 – кран заполнения системы отопления; 4 – трубопровод переливной; 5 – предохранительный клапан; 6 – фланец для установки предохранительного клапана; 7 – трубопровод горячего водоснабжения; 8 – манометр; 9 – фитинги 2-го контура (в котлах с ГВС); 10 – расширительный бак; 11 – кран на трубопроводе подачи; 12 – термометр; 13 – подающая магистраль; 14 – фланец подающей магистрали; 15 – фланец обратки; 16 – кран на обратной магистрали; 17 – кран радиатора; 18 – радиатор; 19 – трубопровод канализации; 20 – сливной кран; 21 – обратный трубопровод.
Рисунок 8. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец подающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор.
Рисунок 9. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, принудительной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец по- дающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор; 22 – насос.
Комплект поставки:
Базовая комплектация
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
2 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
Видеообзор котла для дома Каракан
