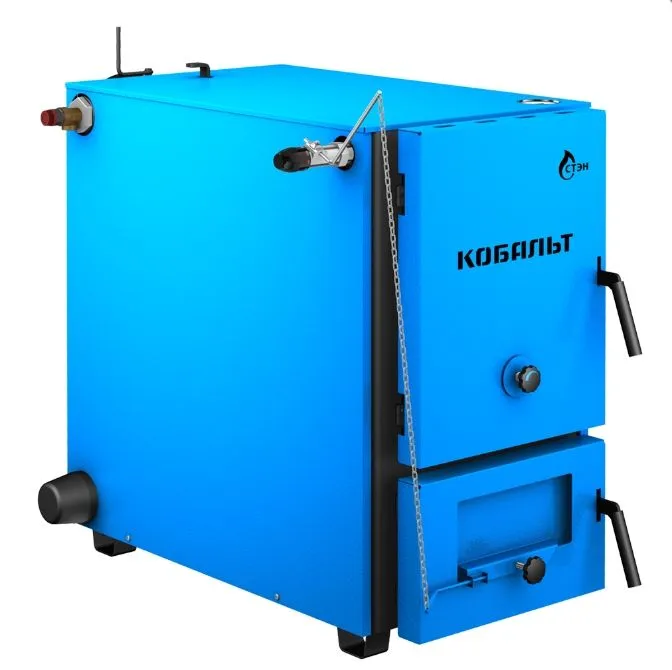

Представляем Вашему вниманию новую линейку универсальных твердотопливных котлов "Кобальт" - логичное продолжение и развитие котельной программы СТЭН. Сохраняя традиции надежности, качества и удобства эксплуатации, котлы КОБАЛЬТ отличаются новым дизайном, расширенным функционалом, а также современными техническими решениями.

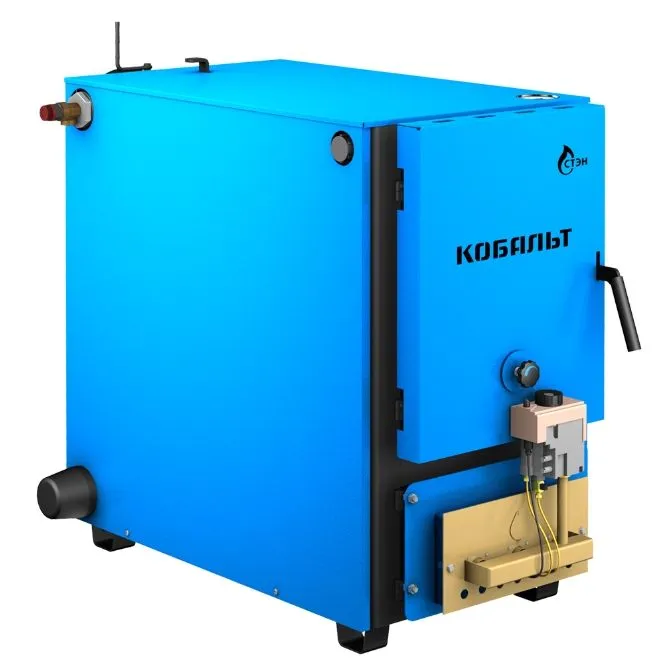

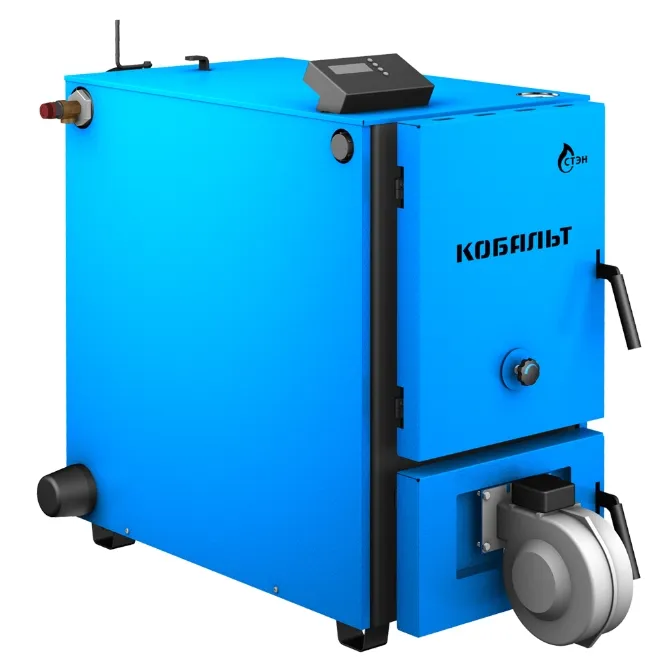

Котлы отопительные АОТВ «КОБАЛЬТ» предназначены для обогрева помещений площадью до 350 м². Встраиваются в любую систему отопления. На котлах возможна установка блока ТЭНов, газовой горелки, а также комплекта котловой автоматики «TurboJet». В котлах имеется 2-уровневая подача воздуха, режим быстрого розжига, теплоизолирующий кожух. Универсальное подключение подачи и обратки (справа и слева).
Котел Кобальт предназначен для обогрева жилых и производственных объектов
Котлы предназначены для обогрева зданий, оборудованных системой водяного отопления. Корпус сварной, из стали толщиной 3 мм.
Подключение обратки – универсальное (справа и слева). Предусмотрена возможность установки блока ТЭНов

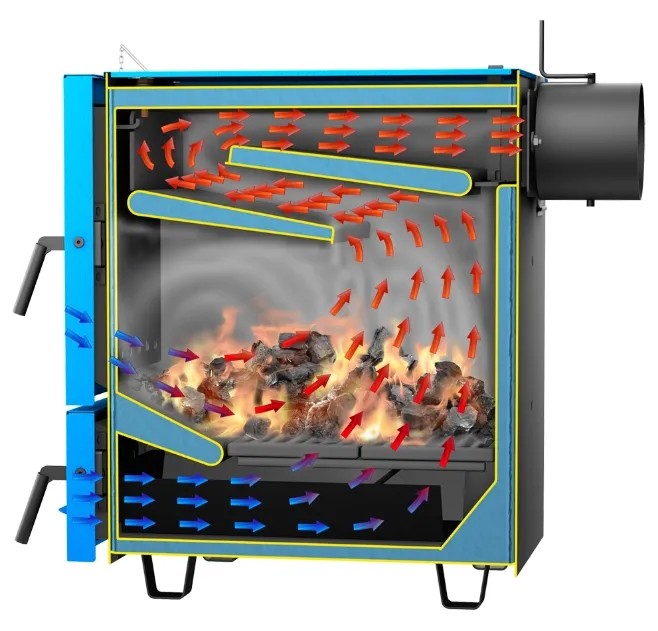

В котлах имеется 2-уровневая подача воздуха, режим быстрого розжига, теплоизолирующий кожух.
Для управления ТЭНами предназначены пульты ПУЭ и терморегуляторы производства ГК СТЭН.
|
Номинальная мощность, кВт |
35 |
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м² |
350 |
|
КПД, при работе на угле / газ / с турбонаддувом, % |
78 / 82 / 90 |
|
Рабочее давление, атм |
3 |
|
Объем водяного контура котла, л |
78 |
|
Температура теплоносителя на выходе из котла, °С |
90 |
|
Теплоноситель |
Вода, антифриз |
|
Установка газогорелочного устройства |
да |
|
Установка ТЭНБ |
да |
|
Подключение к системе отопления (подача/обратка) |
G 1½” |
|
Регулятор тяги |
Да |
|
Варочная плита |
Нет |
|

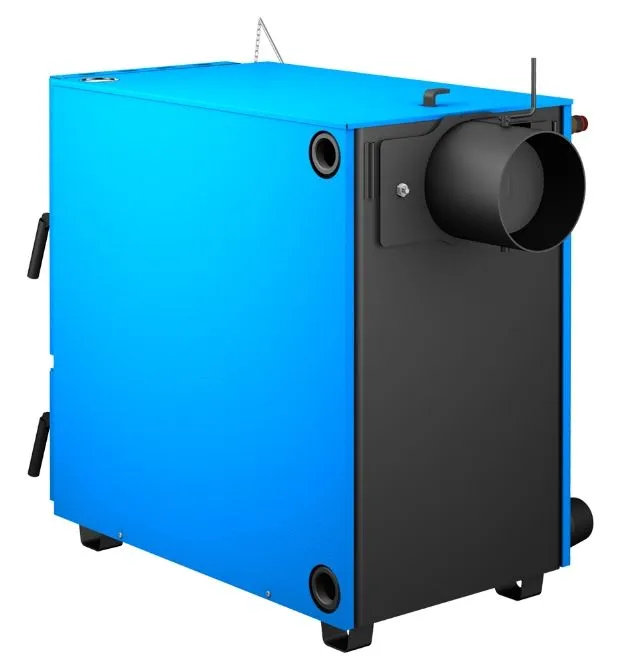

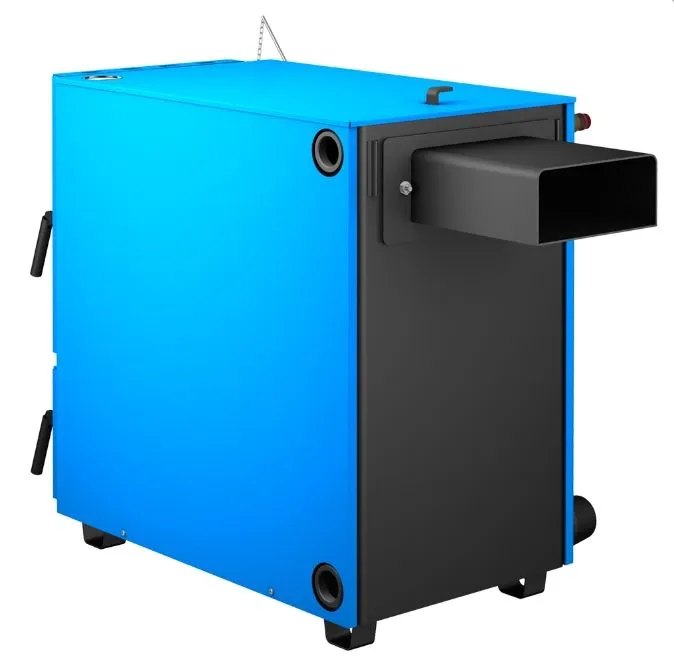

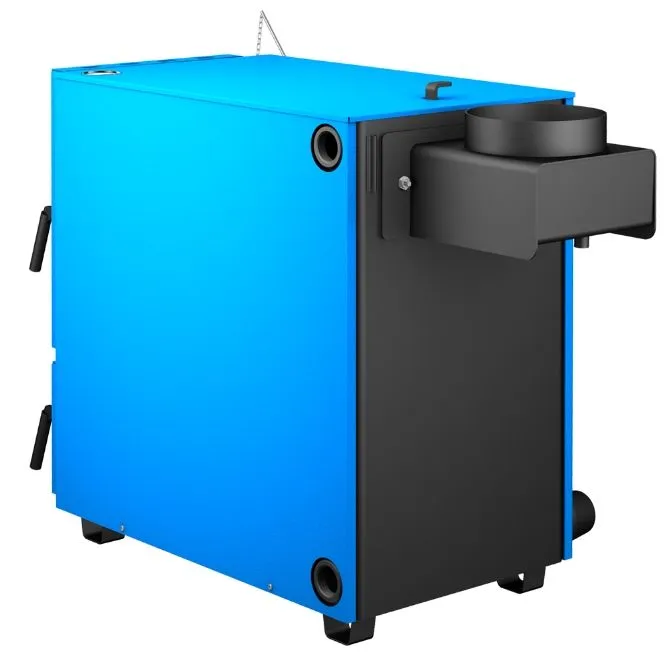

Дымоход котла |
Круглый, на задней стенке |
|
Диаметр дымохода, мм |
Ø150 |
|
Глубина (глубина с дымоходом) × Ширина × Высота, мм |
900(1045)×460×805 |
|
Глубина топки, мм |
700 |
|
Масса, кг |
160 |
|
Гарантия, лет |
5 |

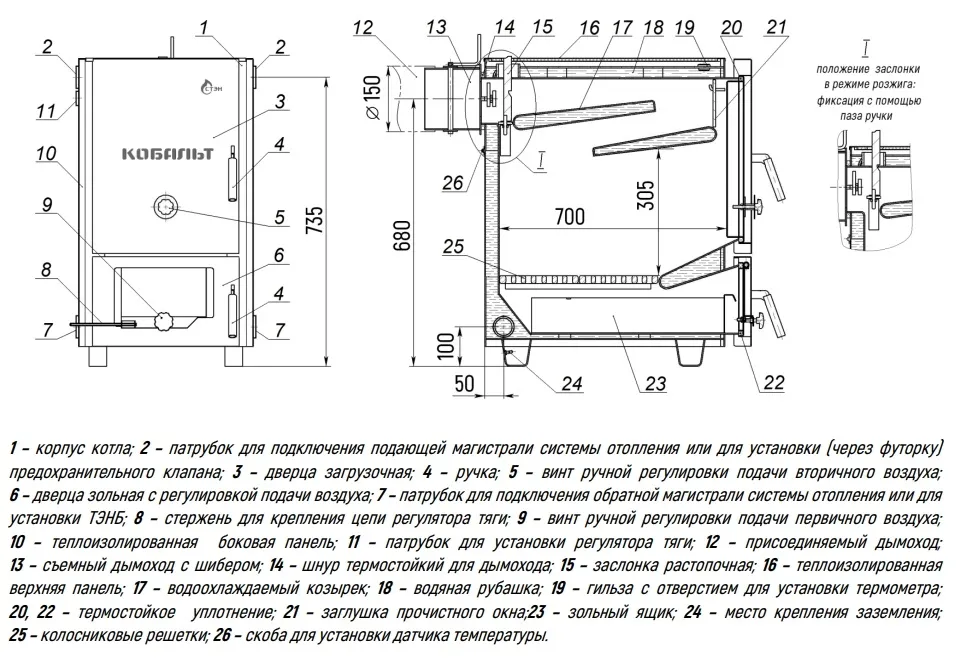

Рисунок 1. Устройство котла. Базовая комплектация
Рисунок 2. Установка котла в помещении (вид сверху):
1 – ТЭНБ; 2 – котёл; 3 – металлический лист.
Рисунок 3. Расположение дымовой трубы.
Рисунок 4. Схема дымовой трубы.
1 – кровля; 2 – устье трубы; 3 – стропила; 4 – теплоизоляция; 5 – разделка; 6 – керамзит; 7 – шибер.
Рисунок 5. Монтаж котлов, имеющих выход дымохода «наверх»:
1 – стальной лист; 2 – котёл; 3 – металлический (круглый) дымоход; 3а – переходник дымохода КВ-ПГ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 6. Монтаж котлов, имеющих выход дымохода «назад»:
1 – стальной лист; 2 – котёл; 3 – съёмный дымоход КГ; 3а – съёмный дымоход ПГ; 3б – съёмный дымоход КВ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 7. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, открытым расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – раковина; 3 – кран заполнения системы отопления; 4 – трубопровод переливной; 5 – предохранительный клапан; 6 – фланец для установки предохранительного клапана; 7 – трубопровод горячего водоснабжения; 8 – манометр; 9 – фитинги 2-го контура (в котлах с ГВС); 10 – расширительный бак; 11 – кран на трубопроводе подачи; 12 – термометр; 13 – подающая магистраль; 14 – фланец подающей магистрали; 15 – фланец обратки; 16 – кран на обратной магистрали; 17 – кран радиатора; 18 – радиатор; 19 – трубопровод канализации; 20 – сливной кран; 21 – обратный трубопровод.
Рисунок 8. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец подающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор.
Рисунок 9. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, принудительной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец по- дающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор; 22 – насос.
Базовая комплектация
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
2 шт. |
|
1 шт. |
|
1 шт. |
|
3 шт. |
|
1 шт. |
