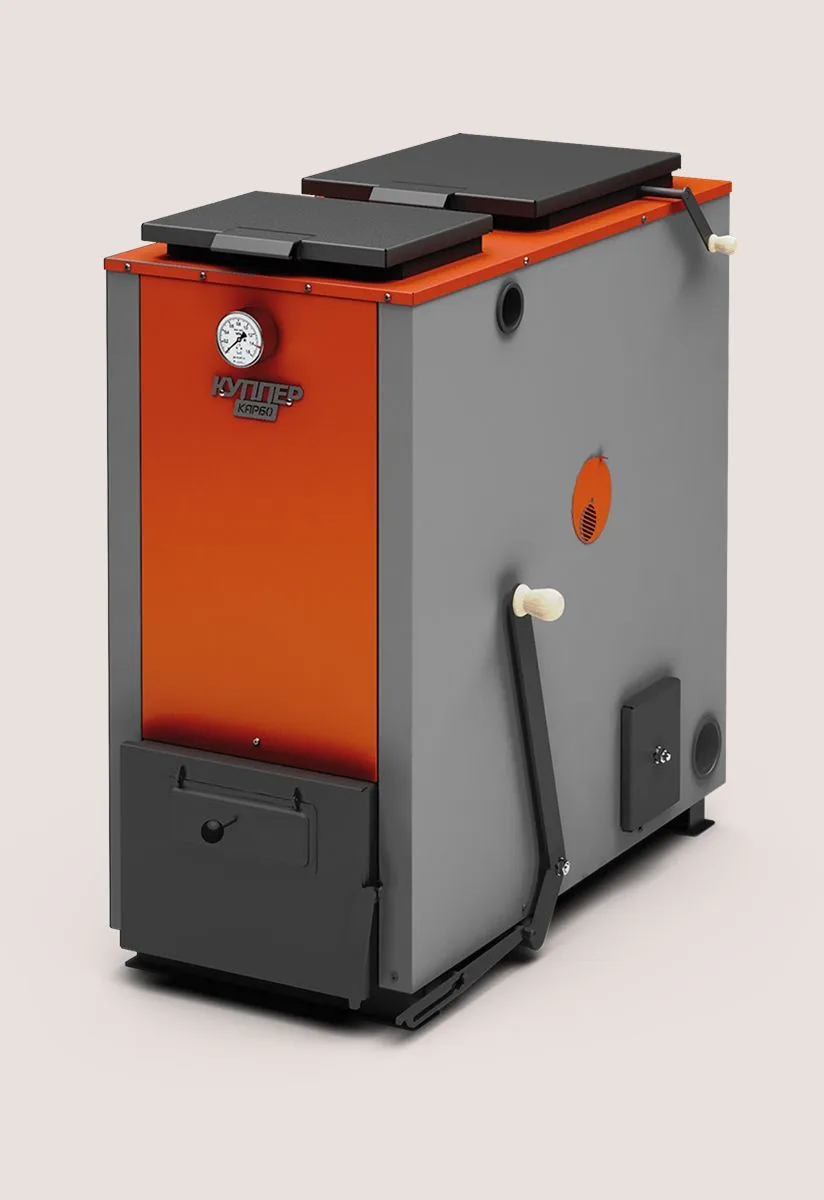

Отопительный котел Куппер КАРБО-26 - относится к серии шахтных котлов, расчитаных на использование угля в качестве основного топлива. Но, конструктивные особенности отопительных котлов линейки Куппер КАРБО позволяют эксплуатировать их с разными видами топлива.
Котлы Куппер КАРБО-26 оборудованы блоком ТЭН 3×3 кВт для нагрева от электрической энергии. Также в них возможна установка пеллетной горелки АПГ 42 НБ, которая в автоматическом режиме может точно поддерживать заданную тепловую мощность от 4 до 42 кВт.

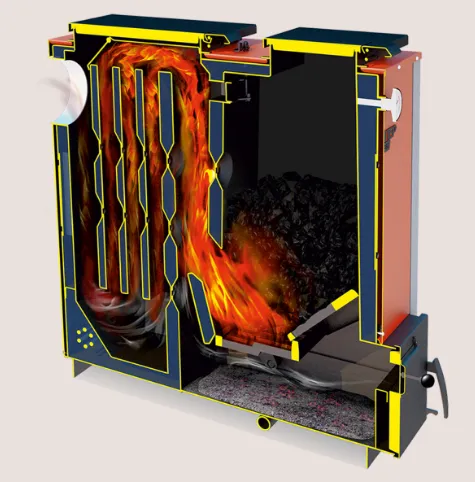

Перегородки теплообменника – обеспечивают максимальный отбор тепла от дымовых газов. У котла Куппер КАРБО-26 имеется три перегородки, формирующих три параллельных низходящих хода.
Уникальная форма шахты исключает зависание топлива. Поверхность теплообмена обеспечивает эффективность работы котлов при любых интенсивностях горения.
Помимо угля возможно периодическое применение кокса, дров и брикетов, а при установке газовой или пеллетной горелки - полный перед на газовое и пеллетное топливо.
Удобство загрузки топлива - съёмная воронка в комплекте. Удобная чистка - свободный доступ к теплообменнику. Удобное шурование топлива - система подвижных колосников
Продолжительность горения на одной закладке угля составляет 16 часов.
Система отвода пиролизных газов при открытии дверцы во время работы, водонаполненное дно, сброс горящего топлива во время работы.
Развитая система многозональной подачи воздуха для максимального дожига топочных газов.
Котел оснащен блоком ТЭН, обеспечивающим поддержание температуры теплоносителя при завершении горения топлива или даже в автономном режиме электроотопления.
|
Номинальная мощность, кВт |
26 |
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м² |
от 150 до 260 |
|
Максимальная температура теплоносителя на выходе, °С |
95 |
|
Габаритные размеры (ВхШхГ), мм |
862х533х920 |
|
Объем загрузочной шахты, л |
60 |
|
Масса, кг |
180 |
|
Объём рубашки теплообменника, л |
60 |
|
Теплоноситель |
вода |
|
Диаметр дымохода, мм |
150 |
|
Рабочее давление в системе, МПа (кгс/кв.см) |
0,2(2) |
|
Вид топлива |
дрова, уголь, топливные брикеты |
|
Гарантия, лет |
3 |

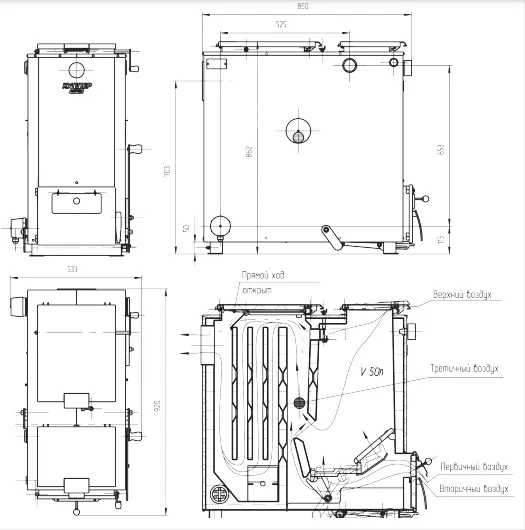

Рисунок 1. Устройство
Рисунок 2. Схема расположения котла в помещении
Рисунок 3. Схемы подключение котла к системе дымоотведения
Рисунок 4. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя
Рисунок 5. Схема подключения котла к закрытой системе с принудительной циркуляцией
Рисунок 6. Схема подключения котла закрытой системе с принудительной циркуляцией с использованием ЕГР
|
Котёл |
1 шт |
|
Люк загрузочный |
1 шт |
|
Люк прочистной |
1 шт |
|
Экран люка прочистного |
1 шт |
|
Лючёк прочистки |
1 шт |
|
Дверца зольника |
1 шт |
|
Колосник наклонный неподвижный |
1 шт |
|
Ящик зольника |
1 шт |
|
Колосник неподвижный |
1 шт |
|
Колосник подвижный |
1 шт |
|
Рычаг перемещения колосника |
1 шт |
|
Скребок-кочерга |
1 шт |
|
Заглушка Dу 40 G1 1/2’’ |
1 шт |
|
Заглушка Dу20 G3/4’’ |
1 шт |
|
Винт регулировки подачи воздуха |
1 шт |
|
Шибер поворотный 150 мм |
1 шт |
|
Блок ТЭН 9 кВт |
1 шт |
|
Ручка деревянная с анкером М6 |
1 шт |
|
Ручка деревянная |
1 шт |
|
Термометр G1/2’’ |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка котла |
1 шт |
