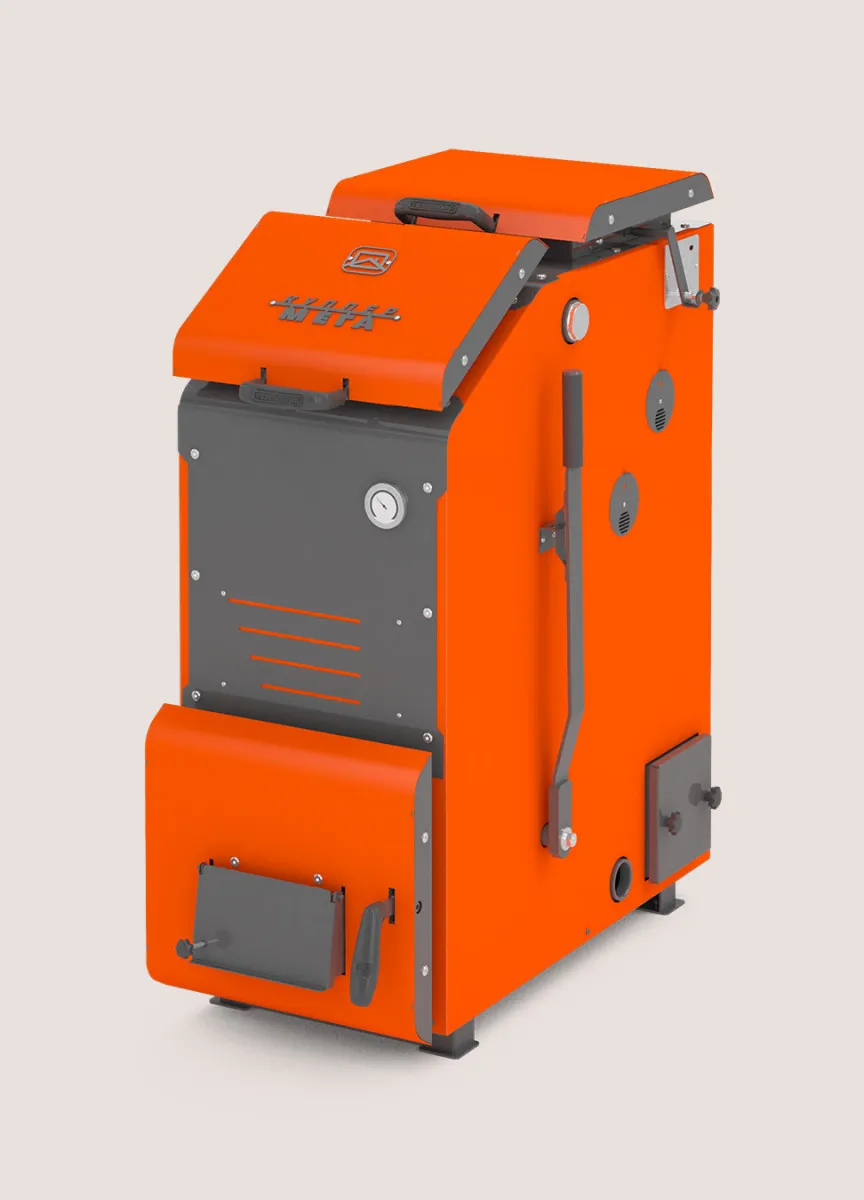

Отопительный котел Куппер МЕГА 20 кВт
Отопительный котёл Куппер МЕГА 20 кВт
Котёл Куппер МЕГА-20 - шахтный твердотопливный агрегат сверхдлительного горения мощностью 20 кВт, предназначенный для автономного отопления частных домов и объектов с водяной системой обогрева. Увеличенная по сравнению с моделью МЕГА-16 тепловая мощность в сочетании с расширенным объёмом водяной рубашки 88 литров делает агрегат оптимальным выбором для помещений повышенной площади, где требуется продолжительное и стабильное теплоснабжение. Рекордный объём топочной камеры, развитый многоходовой теплообменник и многозонная система подачи воздуха совместно обеспечивают непрерывное горение угля на протяжении до 36 часов без дополнительной загрузки - результат, вдвое превышающий показатели стандартных котлов длительного горения.
Агрегат работает на угле, дровах и прессованных брикетах, предоставляя пользователю выбор оптимального режима сжигания под конкретный вид топлива: верхнее горение - для дров и брикетов, нижнее горение - для угля. Режим нижнего горения позволяет производить дозагрузку топлива непосредственно в процессе работы котла, не прерывая отопительный цикл. После полного прогорания закладки для поддержания температуры теплоносителя предусмотрена установка блока ТЭН с пультом управления, приобретаемого отдельно. Широкая наклонная загрузочная дверца оснащена универсальным лотком из нержавеющей стали, защищающим проём от перегрева и предотвращающим просыпание топлива при загрузке. Жаростойкие силиконовые рукоятки на всех дверцах агрегата обеспечивают безопасный и комфортный контакт с горячими поверхностями в рабочем режиме.
Уникальная геометрия внутренней шахты полностью исключает зависание топливной массы на стенках - уголь и брикеты самотёком перемещаются в зону горения на протяжении всего межзагрузочного цикла. Водонаполненное дно топки включено в контур водяной рубашки, одновременно обеспечивая дополнительный теплосъём и защиту нижних элементов конструкции от перегрева. Конструкция водяного контура формирует организованный направленный поток теплоносителя, исключающий застойные зоны и обеспечивающий равномерный прогрев по всему объёму рубашки. Верхняя широкая дверца со съёмным экраном из нержавеющей стали и два нижних люка со сквозным каналом под шахтами теплообменника обеспечивают свободный доступ ко всем зонам очистки без разборки котла.
Ключевые достоинства модели Куппер МЕГА-20
- 01 Многотопливность с выбором режима горения
Котёл штатно работает на угле, дровах и топливных брикетах без конструктивных изменений. Для каждого вида топлива предусмотрен оптимальный режим сжигания: верхнее горение обеспечивает наилучшие условия для дров и брикетов, нижнее горение - для угля с возможностью дозагрузки непосредственно во время работы агрегата, что исключает вынужденные перерывы в отоплении.
- 02 Удобное обслуживание и чистка
Шахтная конструкция организует направленное движение продуктов горения и упрощает очистку теплообменника. Два нижних люка со сквозным каналом открывают прямой доступ ко всем зонам сажеобразования без разборки агрегата. Механизм очистки колосника позволяет шуровать топливо и удалять золу в рабочем режиме. Широкая наклонная дверца с нержавеющим лотком делает загрузку быстрой и аккуратной, исключая просыпание топлива.
- 03 Сверхдлительное горение до 36 часов
Рекордный объём топочной камеры, развитый теплообменник и многозонная подача воздуха в совокупности обеспечивают непрерывное горение угля сроком до 36 часов на одной закладке. Высокая теплоёмкость водяной рубашки объёмом 88 литров дополнительно стабилизирует температуру теплоносителя, поддерживая комфортный тепловой режим в помещениях даже при снижении интенсивности горения в конце цикла.
- 04 Высокая устойчивость к давлению системы
Котёл рассчитан на рабочее давление системы отопления до 3 атмосфер и располагает дополнительным конструктивным запасом прочности выше паспортного значения. Это обеспечивает надёжную и безопасную работу агрегата при кратковременных гидравлических скачках в контуре, характерных для закрытых систем отопления с циркуляционным насосом.
- 05 Водонаполненное дно для безопасности и теплосъёма
Дно топочной камеры конструктивно включено в контур водяной рубашки и постоянно заполнено теплоносителем. Это решение одновременно защищает нижние элементы агрегата от перегрева в критических режимах работы и обеспечивает дополнительный теплосъём с нижней зоны топки, увеличивая суммарный КПД котла и снижая удельный расход топлива.
- 06 Оптимизированный водяной контур без застойных зон
Конструкция водяного контура обеспечивает организованное направленное движение теплоносителя через весь объём рубашки, полностью исключая застойные зоны с пониженной температурой. В сочетании с увеличенным объёмом водяной рубашки 88 литров это гарантирует равномерный прогрев теплоносителя, стабильную температуру на подаче и высокую тепловую инерцию агрегата после прогорания основной закладки.

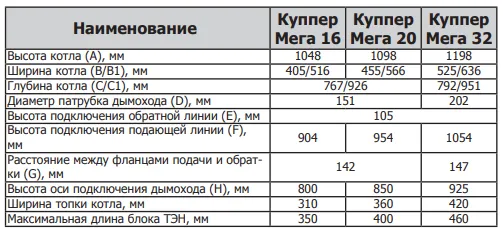

Основные характеристики отопительного котла Куппер МЕГА-20
|
Номинальная мощность, кВт |
20 |
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м² |
от 130 до 200 |
|
Максимальная температура теплоносителя на выходе, °С |
95 |
|
Габаритные размеры (ВхШхГ), мм |
1098х566х926 |
|
Объем топочной камеры, л |
75 |
|
Масса, кг |
235 |
|
Объём рубашки теплообменника, л |
88 |
|
Теплоноситель |
вода |
|
Диаметр дымохода, мм |
150 |
|
Рабочее давление в системе, МПа (кгс/кв.см) |
0,3(3) |
|
Вид топлива |
дрова, уголь, топливные брикеты |
|
Гарантия, лет |
4 |
Схема устройства и установки

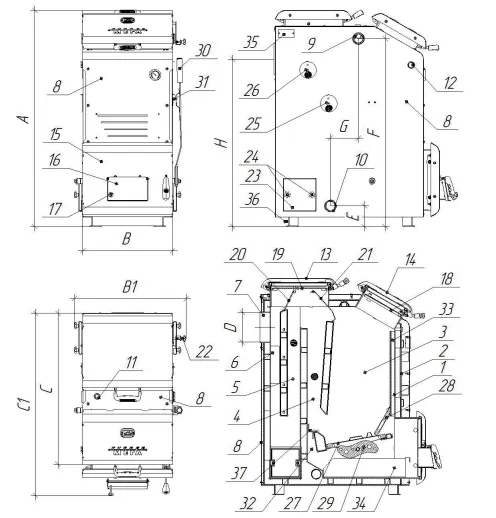

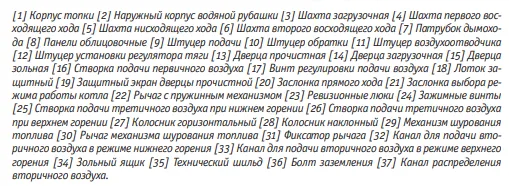

Рисунок 1. Устройство

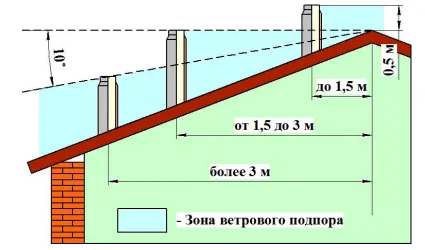

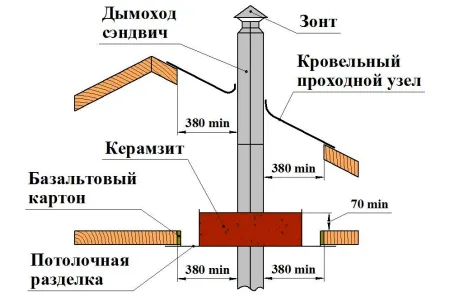

Рисунок 2. Требования к высоте дымохода котла и безопасности при прохождении дымовой трубы через межэтажные перекрытия и кровлю

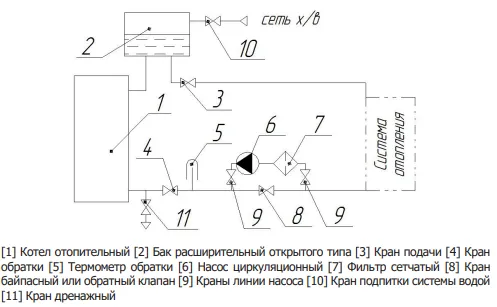

Рисунок 3. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя
Рисунок 4. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя

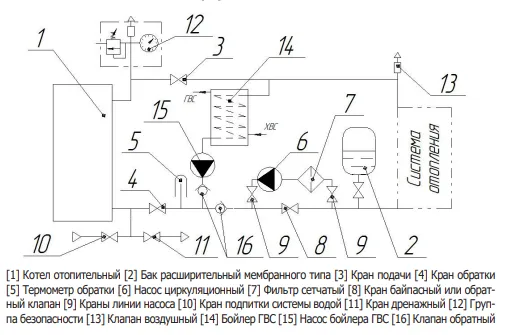

Рисунок 5. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с бойлером горячего водоснабжения

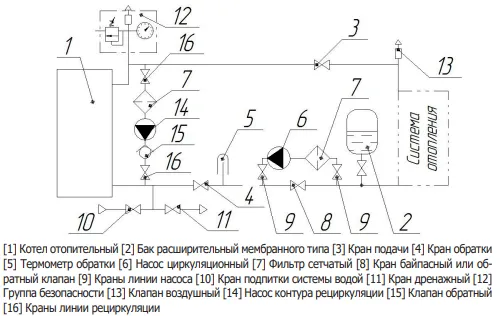

Рисунок 6. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом

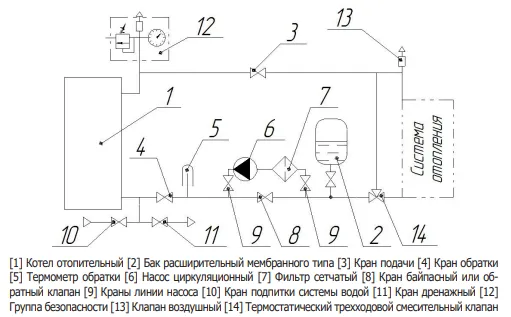

Рисунок 7. Схема подключения котла к закрытой системе с термостатическим трехходовым смесительным клапаном

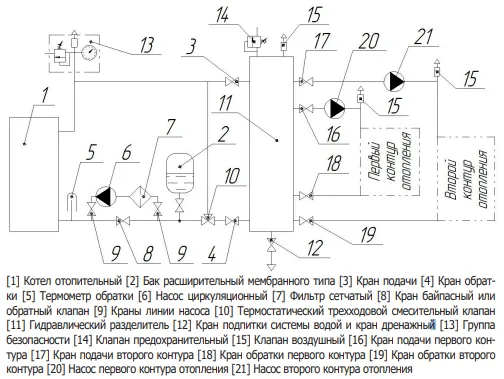

Рисунок 8. — Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя через гидравлический разделитель с термостатическим трехходовым смесительным клапаном
Комплект поставки:
|
Котёл |
1 шт |
|
Термометр капиллярный |
1 шт |
|
Винт регулировки подачи воздуха |
1 шт |
|
Заглушка Ду 20 (G 3/4’’) |
1 шт |
|
Заглушка Ду 40 (G 1 1/2’’) |
2 шт |
|
Опора колосника |
1 шт |
|
Колосник нижний |
1 шт |
|
Колосник наклонный |
1 шт |
|
Дверца прочистная |
1 шт |
|
Дверца растопочная |
1 шт |
|
Дверца зольная |
1 шт |
|
Люк прочистной |
2 шт |
|
Винты зажимные |
4 шт |
|
Экран защитный |
1 шт |
|
Лоток защитный |
1 шт |
|
Заслонка выбора режима горения |
1 шт |
|
Заслонка прямого хода |
1 шт |
|
Механизм перемещения колосника |
1 шт |
|
Рычаг механизма шурования топлива |
1 шт |
|
Ящик зольника |
1 шт |
|
Шуровка |
1 шт |
|
Кочерга |
1 шт |
|
Шуровка |
1 шт |
|
Скребок |
1 шт |
|
Шибер поворотный 150мм |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка котла |
1 шт |
Видеообзор отопительного котла Куппер МЕГА-20
