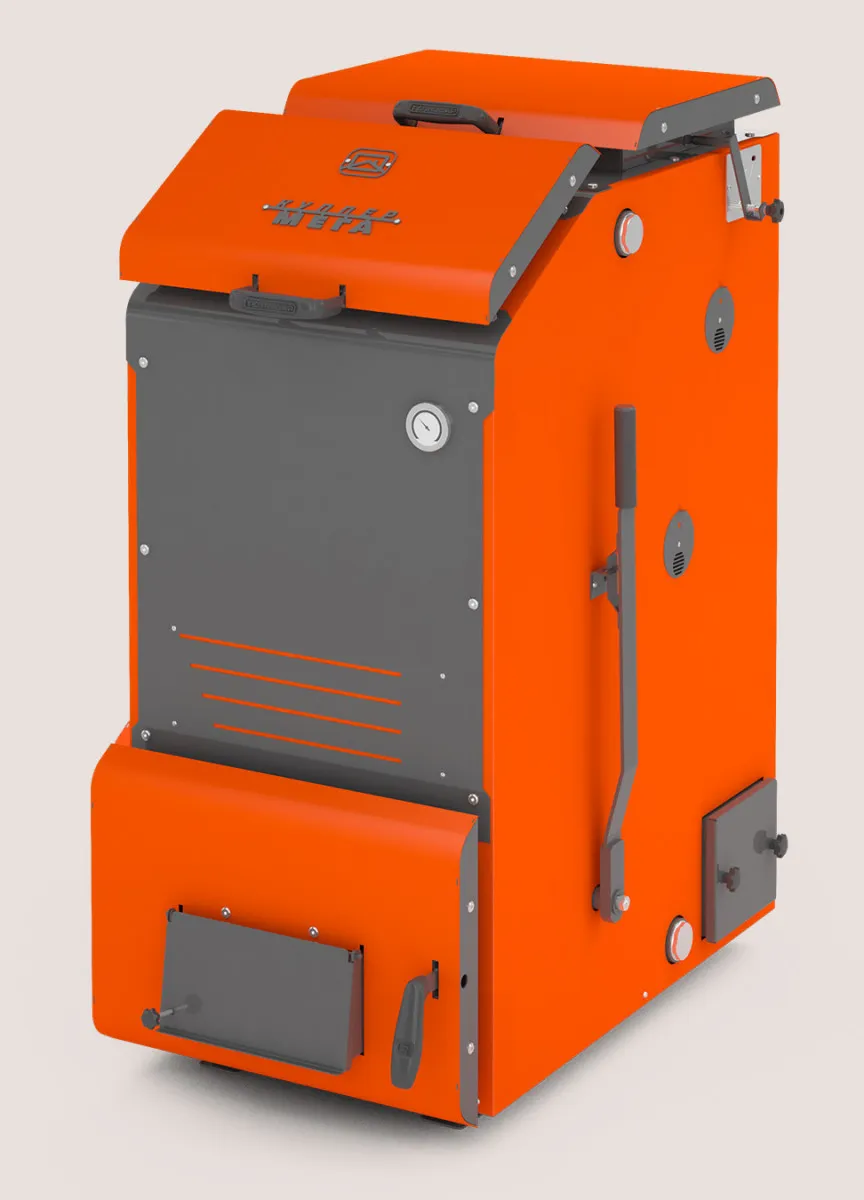

Отопительный котел Куппер МЕГА-32 — котел сверхдлительного вариативного горения! Время горения на одной закладке угля - до 36 часов. Такая длительность достигнута благодаря рекордному объему топки, развитому теплообменнику и многозонной подаче воздуха. Теплоемкость котла обеспечивает 110 литров «водяной рубашки».
В качестве топлива для котлов Куппер МЕГА-32 используется твердое топливо: дрова, топливные брикеты или уголь. В зависимости от вида топлива пользователь самостоятельно выбирает и режим горения - верхнее горение для дров и нижнее горения для угля с возможностью загружать топливо во время работы. Для поддержания температуры теплоносителя после прогорания основного топлива в котел может быть установлен блок ТЭН и пульт управления им (приобретается дополнительно).
Благодаря широкой наклонной дверце загружать твердое топливо невероятно удобно, а универсальный лоток из нержавеющей стали защищает дверцу от перегрева и снижает риск случайного просыпания топлива. Уникальная форма шахты исключает зависание топлива, а водонаполненное дно обеспечит дополнительную безопасность. Новые эргономичные рукоятки из жаростойкого силикона на всех дверцах подарят дополнительный комфорт.
Для удобства обслуживания в конструкции котла предусмотрены верхняя широкая дверца со съемным защитным экраном из нержавеющей стали и два нижних люка со сквозным каналом под шахтами теплообменника. Конструкция водяного контура способствует созданию направленного потока теплоносителя, что обеспечивает максимально эффективный теплообмен и исключает застойные зоны
Работает на угле, дровах, брикетах и для выбранного топлива - имеет два режима работы: 1) верхнее горение для дров, 2) нижнее горение для угля
Лёгкая удобная чистка - шахтная конструкция котла, два люка для прочистки. Удобное шурование топлива - механизм очистки колосника
Сверхдлительное горение - на одной закладке угля до 36 часов.
Котел работает на давлении системы отопления до 3 атм, а также имеет дополнительный запас прочности, что дополнительно защищает от скачков давления в системе отопления.
Дно котла является водонаполненным, что необходимо для обеспечения безопасности и дополнительного съёма тепла.
Конструкция водяного контура способствует созданию направленного потока теплоносителя, что обеспечивает максимально эффективный теплообмен и исключает застойные зоны.
|
Номинальная мощность, кВт |
32 |
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м² |
от 200 до 320 |
|
Максимальная температура теплоносителя на выходе, °С |
95 |
|
Габаритные размеры (ВхШхГ), мм |
1198х636х951 |
|
Объем топочной камеры, л |
105 |
|
Масса, кг |
285 |
|
Объём рубашки теплообменника, л |
110 |
|
Теплоноситель |
вода |
|
Диаметр дымохода, мм |
200 |
|
Рабочее давление в системе, МПа (кгс/кв.см) |
0,3(3) |
|
Вид топлива |
дрова, уголь, топливные брикеты |
|
Гарантия, лет |
4 |
Рисунок 1. Устройство
Рисунок 2. Требования к высоте дымохода котла и безопасности при прохождении дымовой трубы через межэтажные перекрытия и кровлю
Рисунок 3. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя
Рисунок 4. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя
Рисунок 5. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с бойлером горячего водоснабжения
Рисунок 6. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом
Рисунок 7. Схема подключения котла к закрытой системе с термостатическим трехходовым смесительным клапаном
Рисунок 8. — Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя через гидравлический разделитель с термостатическим трехходовым смесительным клапаном
|
Котёл |
1 шт |
|
Термометр капиллярный |
1 шт |
|
Винт регулировки подачи воздуха |
1 шт |
|
Заглушка Ду 20 (G 3/4’’) |
1 шт |
|
Заглушка Ду 40 (G 1 1/2’’) |
2 шт |
|
Опора колосника |
1 шт |
|
Колосник нижний |
1 шт |
|
Колосник наклонный |
1 шт |
|
Дверца прочистная |
1 шт |
|
Дверца растопочная |
1 шт |
|
Дверца зольная |
1 шт |
|
Люк прочистной |
2 шт |
|
Винты зажимные |
4 шт |
|
Экран защитный |
1 шт |
|
Лоток защитный |
1 шт |
|
Заслонка выбора режима горения |
1 шт |
|
Заслонка прямого хода |
1 шт |
|
Механизм перемещения колосника |
1 шт |
|
Рычаг механизма шурования топлива |
1 шт |
|
Ящик зольника |
1 шт |
|
Шуровка |
1 шт |
|
Кочерга |
1 шт |
|
Шуровка |
1 шт |
|
Скребок |
1 шт |
|
Шибер поворотный 200мм |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка котла |
1 шт |
