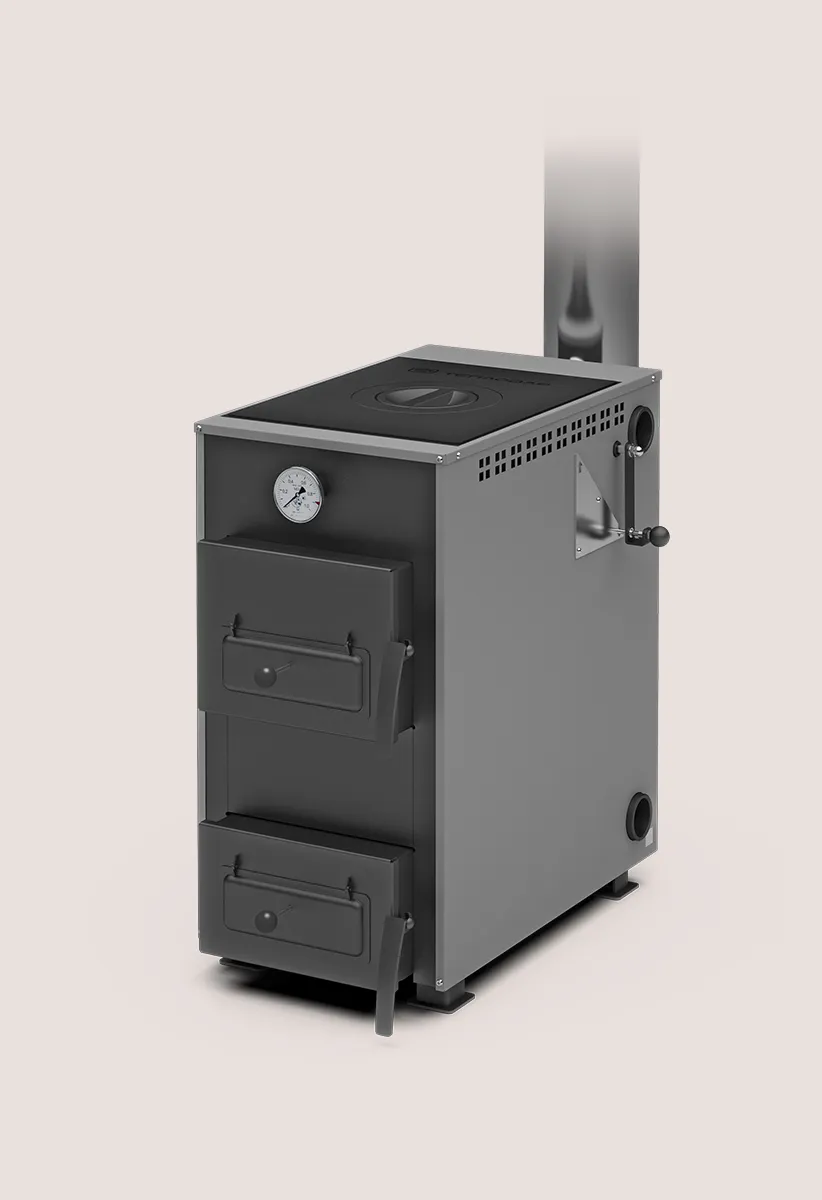

Отопительный котел Куппер ПРАКТИК-10 В экономичный и надежный твердотопливный отопительный котёл, который может не только отапливать помещения площадью от 100 м2, но и разогревать или приготовить обед на чугунной плите. Котел занимает совсем немного места и может быть установлен непосредственно в жилом помещении.
Отопительный котел Куппер ПРАКТИК-10 В универсален и может работать как в закрытых, так и в открытых системах отопления с принудительной циркуляцией теплоносителя. Кроме того, котлы могут использоваться как самостоятельный источник тепловой энергии в качестве дополнения к существующим системам отопления с газовыми, жидкотопливными или электрическими котлами.
В базовую комплектацию отопительного котла ПРАКТИК-10 В уже входит: кочерга, шуровка, термометр, поворотный шибер.
Глубокая наклонная топка способствует использованию длинных дров и равномерного распределения угля по всей глубине топки при засыпке.
Работает на любом виде твёрдого топлива (уголь, дрова, брикеты).
Вместительный ящик зольника.
Конвекционные отверстия для дополнительного обогрева помещения в котором установлен котёл.
Может работать как в закрытых, так и в открытых системах отопления с принудительной циркуляцией теплоносителя.
Имеет полноценную варочную поверхность из чугуна.
|
Номинальная мощность, кВт |
10 |
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м² |
от 40 до 100 |
|
Максимальная температура теплоносителя на выходе, °С |
95 |
|
Габаритные размеры (ВхШхГ), мм |
645х333х544 |
|
Объем топочной камеры, л |
30 |
|
Масса, кг |
82 |
|
Объём рубашки теплообменника, л |
34 |
|
Теплоноситель |
вода |
|
Диаметр дымохода, мм |
115 |
|
Рабочее давление в системе, МПа (кгс/кв.см) |
0,2(2) |
|
Вид топлива |
дрова, уголь, топливные брикеты |
|
Гарантия, лет |
3 |

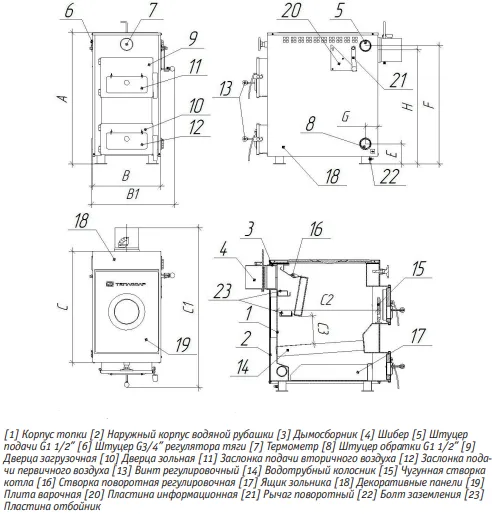

Рисунок 1. Устройство
Рисунок 2. Схема установки
Рисунок 3. Режимы работы котла
Рисунок 4. Требования к высоте дымохода котла
Рисунок 5. Требования безопасности при прохождении дымовой трубы через межэтажные перекрытия и кровлю
Рисунок 6. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя
Рисунок 7. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя
Рисунок 8. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом
Рисунок 9. Схема подключения котла к закрытой системе с термостатическим трехходовым смесительным клапаном
Рисунок 10. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя через гидравлический разделитель с термостатическим трехходовым смесительным клапаном
|
Котёл |
1 шт |
|
Винт регулировки подачи воздуха |
2 шт |
|
Термометр биметаллический |
1 шт |
|
Заглушка Ду 40 (G 1 1/2’’) |
2 шт |
|
Заглушка Ду 20 (G 3/4’’) |
1 шт |
|
Чугунная створка котла ЗТ-1,8 |
1 шт |
|
Плита варочная П1-4 Теплодар |
1 шт |
|
Ящик зольника |
1 шт |
|
Шуровка |
1 шт |
|
Кочерга |
1 шт |
|
Дверца зольная |
1 шт |
|
Дверца загрузочная |
1 шт |
|
Шибер поворотный 115мм |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка |
1 шт |
