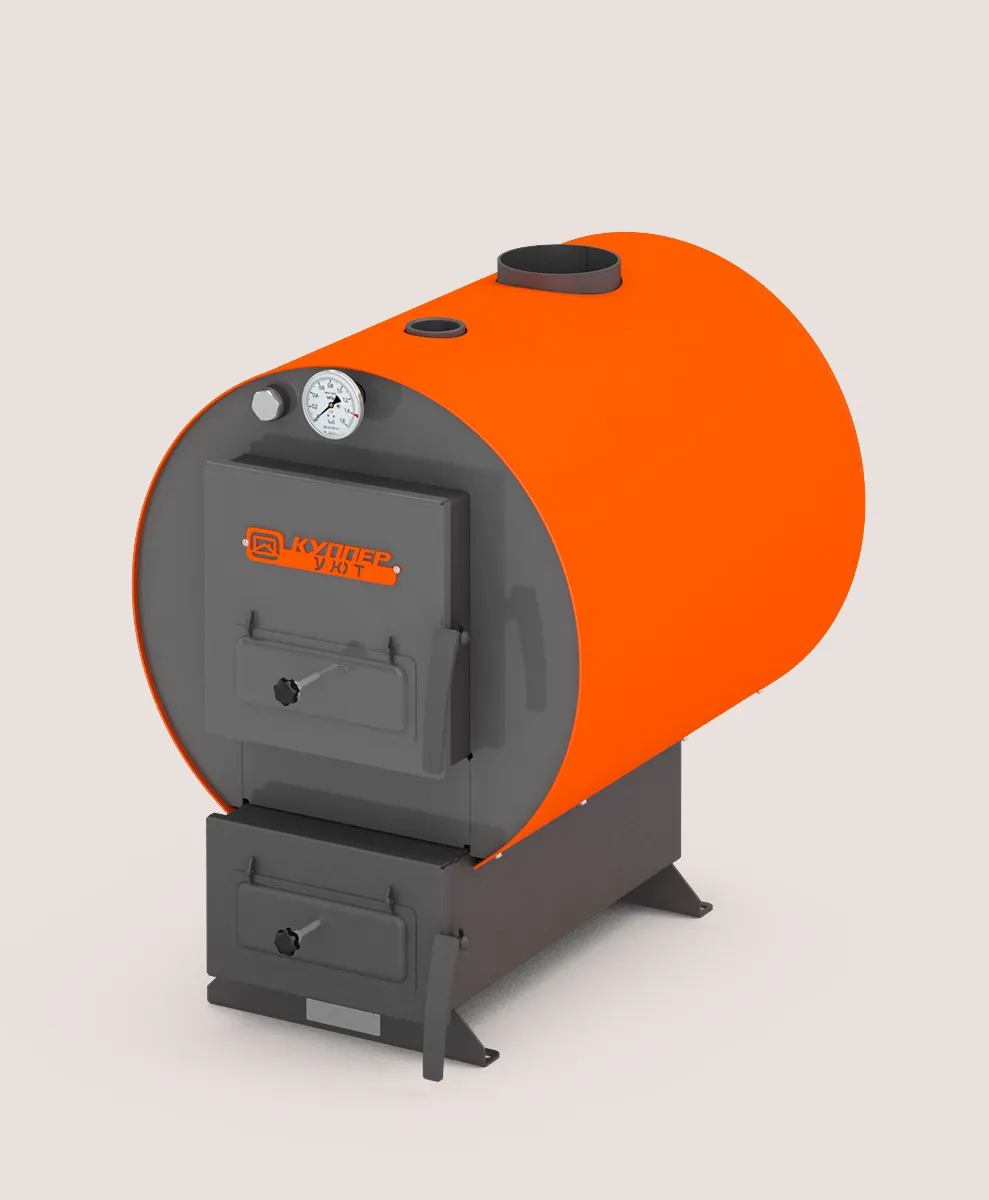

Отопительный котел Куппер УЮТ-20 — идеальное решение для небольших помещений площадью до 100 м²: гаражей, мастерских, теплиц, бассейнов и прочих . Вместительная топка котла позволяет использовать дрова до 64 см.
Эффективность теплообмена достигается благодаря развитой поверхности водяной рубашки и плоскому водоохлаждаемому козырьку, обеспечивающих теплосъём со всех поверхностей топки котла. Такая система теплообмена позволяет наиболее эффективно нагревать теплоноситель. Конструкция водяного контура котла способствует созданию направленного потока теплоносителя и исключает застойные зоны.
Корпус котла Куппер УЮТ-20 изготавливается из качественной конструкционной стали толщиной 3мм. Для обеспечения достаточной прочности водяной рубашки корпус котла выполнен в форме цилиндра, а задние и передние стенки наружного и внутреннего корпусов котла скреплены стяжками.
Все необходимое уже в комплекте. В базовую комплектацию котла Куппер УЮТ-20 входит кочерга, шуровка и термометр, комплект заглушек.
Вместительная топка котла позволяет использовать дрова до 52 см
Удобная чистка - свободный доступ к теплообменнику. Удобство монтажа: выход дымохода сверху
Горение - на одной закладке угля 4 часа.
Чугунный колосник и створка топливного канала по ГОСТу.
Форма цилиндра, минимальное количество сварных швов.
В базовую комплектацию котлов «Куппер УЮТ» входит кочерга, шуровка и термометр, комплект заглушек.

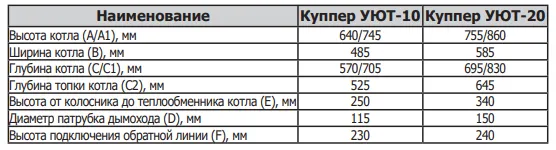

745х485х705
|
Номинальная мощность, кВт |
20 |
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м² |
от 130 до 200 |
|
Максимальная температура теплоносителя на выходе, °С |
95 |
|
Габаритные размеры (ВхШхГ), мм |
860х585х830 |
|
Объем топочной камеры, л |
80 |
|
Масса, кг |
109 |
|
Объём рубашки теплообменника, л |
44 |
|
Теплоноситель |
вода |
|
Диаметр дымохода, мм |
150 |
|
Рабочее давление в системе, МПа (кгс/кв.см) |
0,3(3) |
|
Вид топлива |
дрова, уголь, топливные брикеты |
|
Гарантия, лет |
3 |

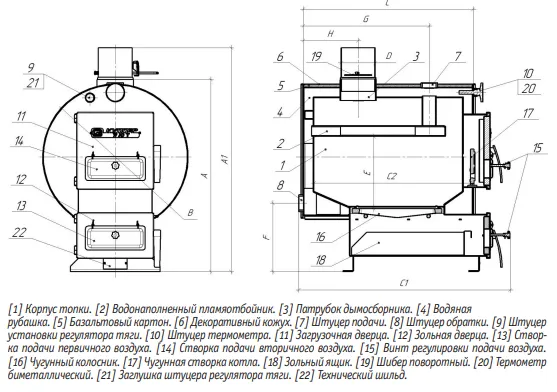

Рисунок 1. Устройство
Рисунок 2. Требования к высоте дымохода котла и безопасности при прохождении дымовой трубы через межэтажные перекрытия и кровлю
Рисунок 3. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя
Рисунок 4. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя
Рисунок 5. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с бойлером горячего водоснабжения
Рисунок 6. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом
Рисунок 7. Схема подключения котла к закрытой системе с термостатическим трехходовым смесительным клапаном
Рисунок 8. — Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя через гидравлический разделитель с термостатическим трехходовым смесительным клапаном
|
Котёл |
1 шт |
|
Термометр биметаллический |
1 шт |
|
Чугунная створка котла ЗТ-3,2 |
1 шт |
|
Ящик зольника |
1 шт |
|
Шуровка |
2 шт |
|
Кочерга |
1 шт |
|
Колосник 200х300 |
1 шт |
|
Заглушка Ду 20 (G 3/4’’) |
1 шт |
|
Дверца растопочная |
1 шт |
|
Дверца зольная |
1 шт |
|
Винт регулировки подачи воздуха |
1 шт |
|
Шибер поворотный 150мм |
2 шт |
|
Руководство по эксплуатации |
4 шт |
|
Упаковка котла |
