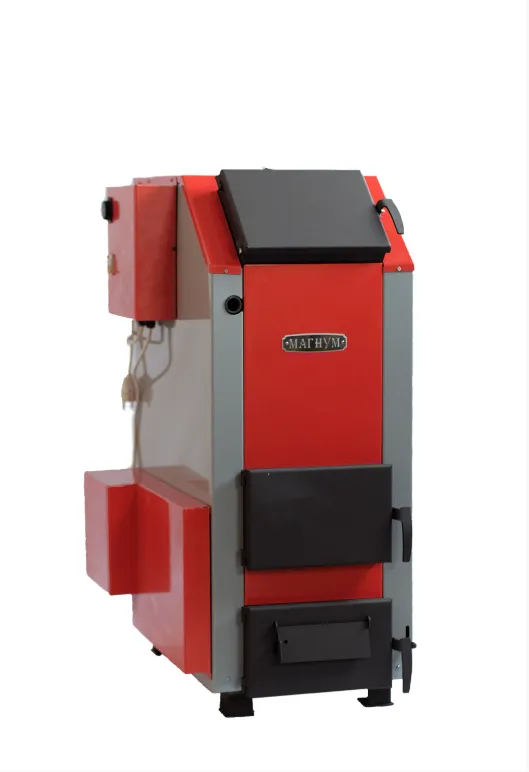

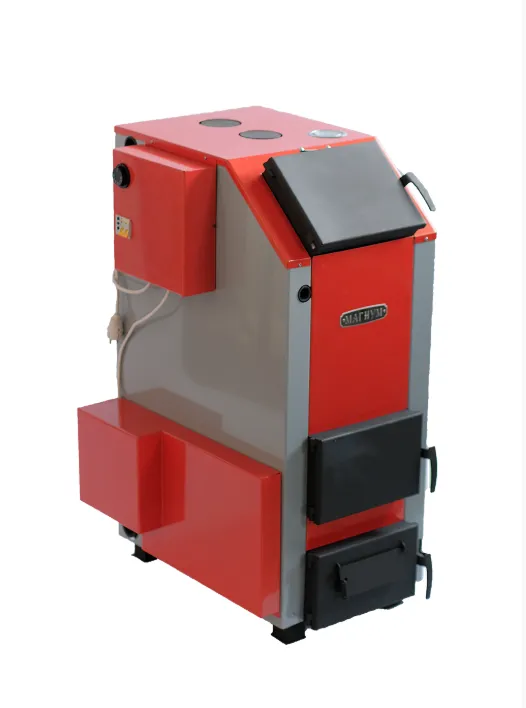

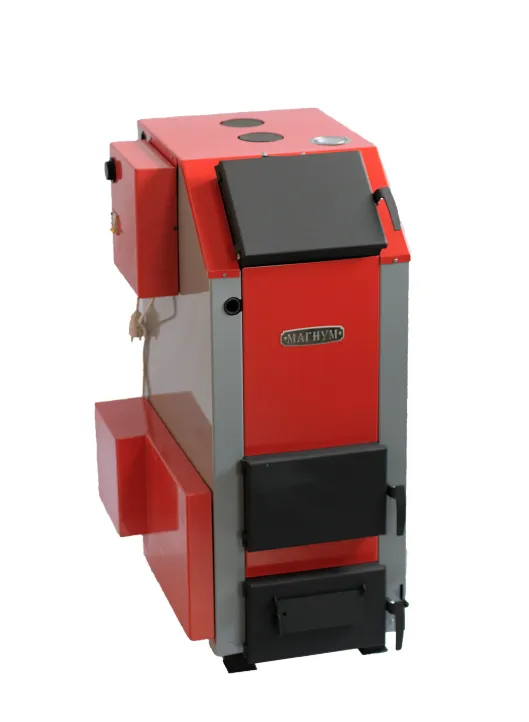

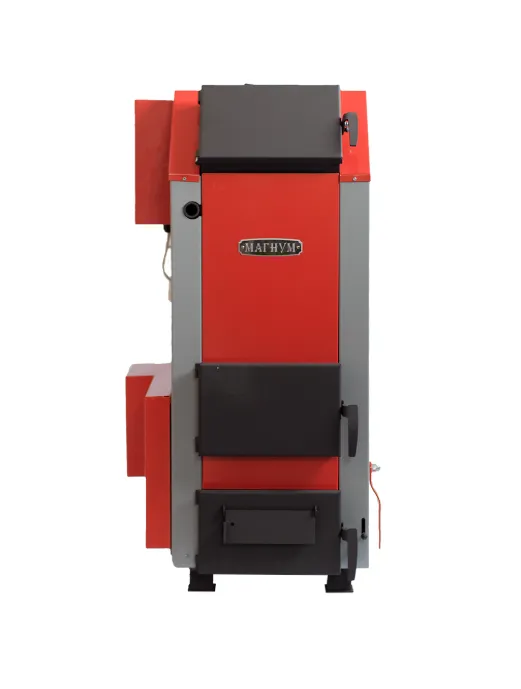

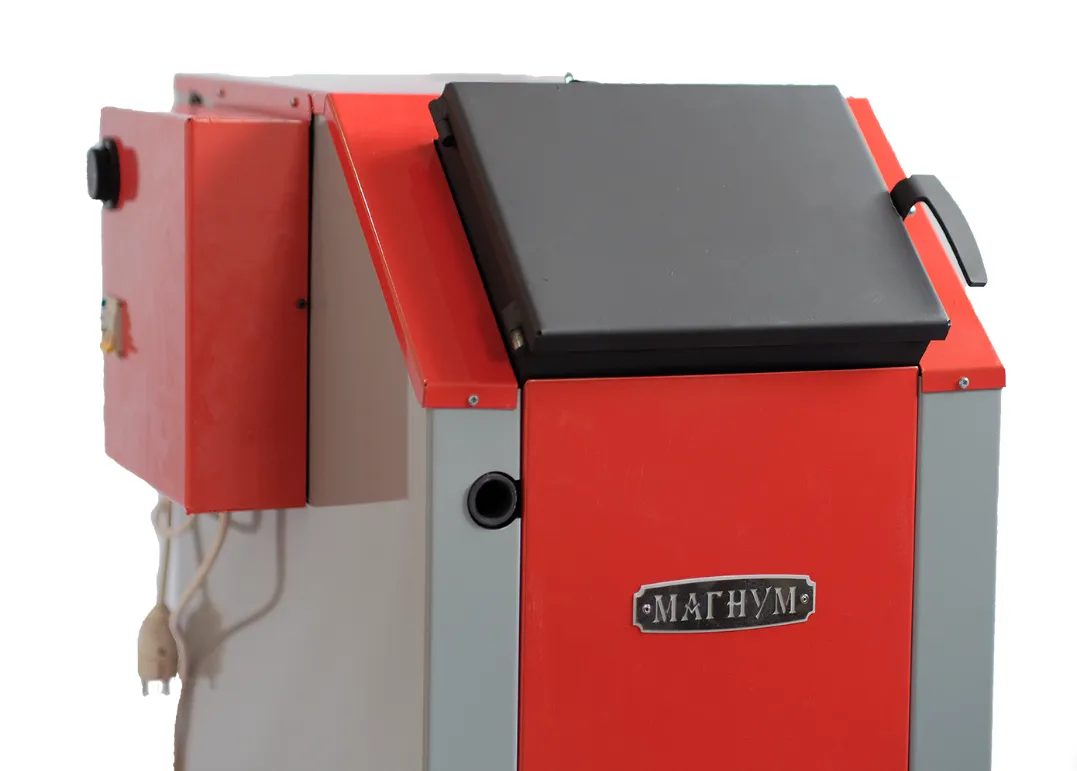

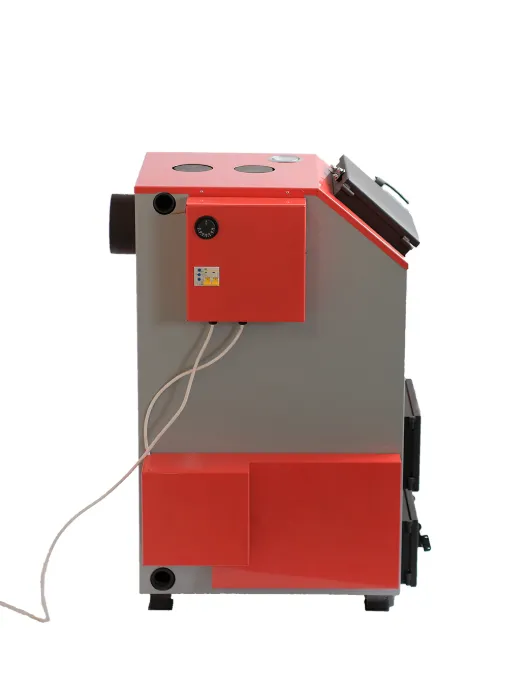

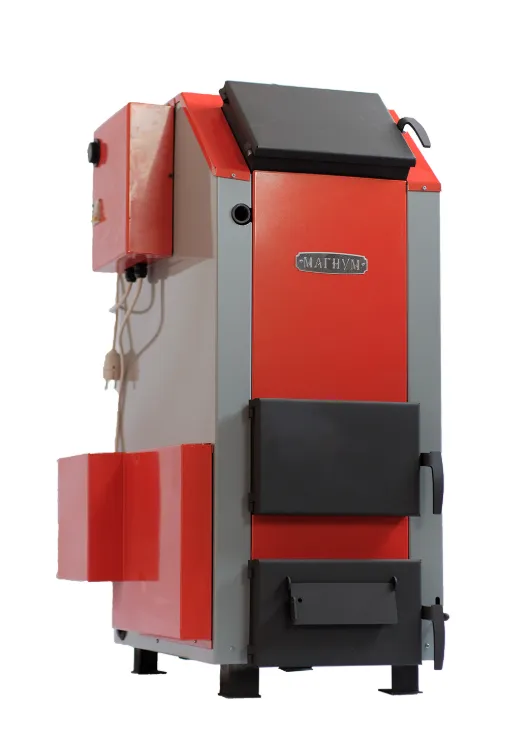

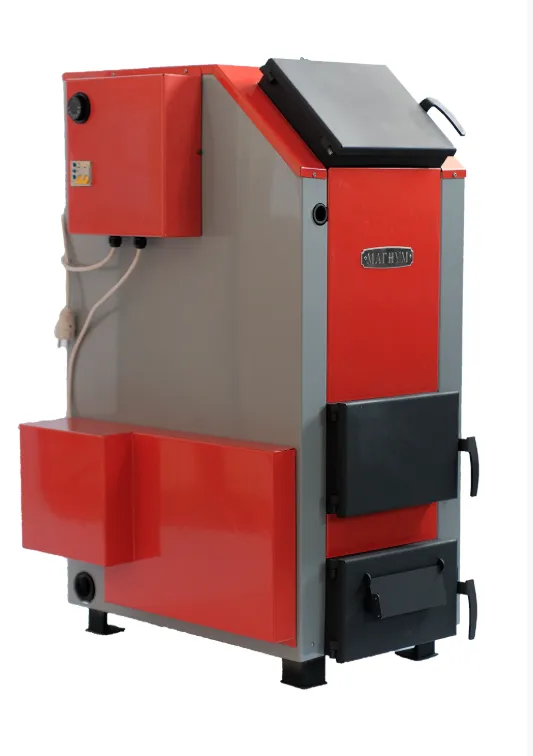

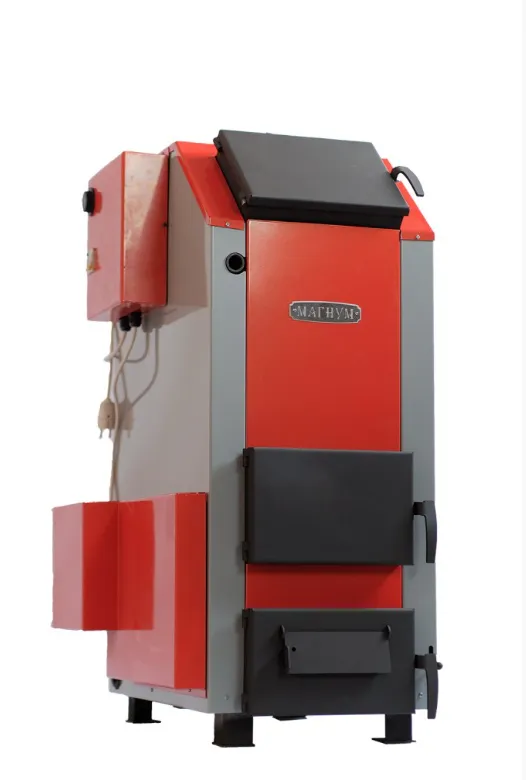

Твердотопливный котел длительного горения Магнум 20 кВт с автоматическим золоудалением
Конструктивные особенности котла «Магнум» позволяют использовать его в качестве котла длительного горения , а благодаря особой конструкции, он способен функционировать в бесперебойном режиме в отопительном цикле полного сезона (с осени до весны) без необходимости его тушения и профилактики. Процесс удаления золы и отходов горения твердого топлива в котле можно осуществлять без остановки его деятельности.
Твердотопливный котел длительного горения Магнум 20 кВт с автоматическим золоудалением
Котел длительного горения "Магнум" мощностью 20 кВт является самым мощным отопительном прибором в линейке "Магнум", производимой заводом "НМК". Данный котел зарекомендовал себя как высокотехнологичное решение для отопления частного дома или любого помещения площадью до 200 м 2. Данная модель поставляется в комплекте с установленным на заводе "НМК" механизмом автоматической прочистки толкателей , что гарантирует правильное функционирование котла в системе отопления, а также упрощает монтаж и запуск котла.
Принцип действия котла "Магнум 20" основан на передаче тепловой энергии, высвобождаемой при сжигании топлива теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и теплообменниках, которая выходит через патрубок подачи в верхней части котла. Вода-обратка попадает в котел через патрубок обратки в нижней части боковой стенки.
Конструктивные особенности котла «Магнум» позволяют использовать его в качестве котла длительного горения , а благодаря особой конструкции, он способен функционировать в бесперебойном режиме в отопительном цикле полного сезона (с осени до весны) без необходимости его тушения и профилактики. Процесс удаления золы и отходов горения твердого топлива в котле можно осуществлять без остановки его деятельности.

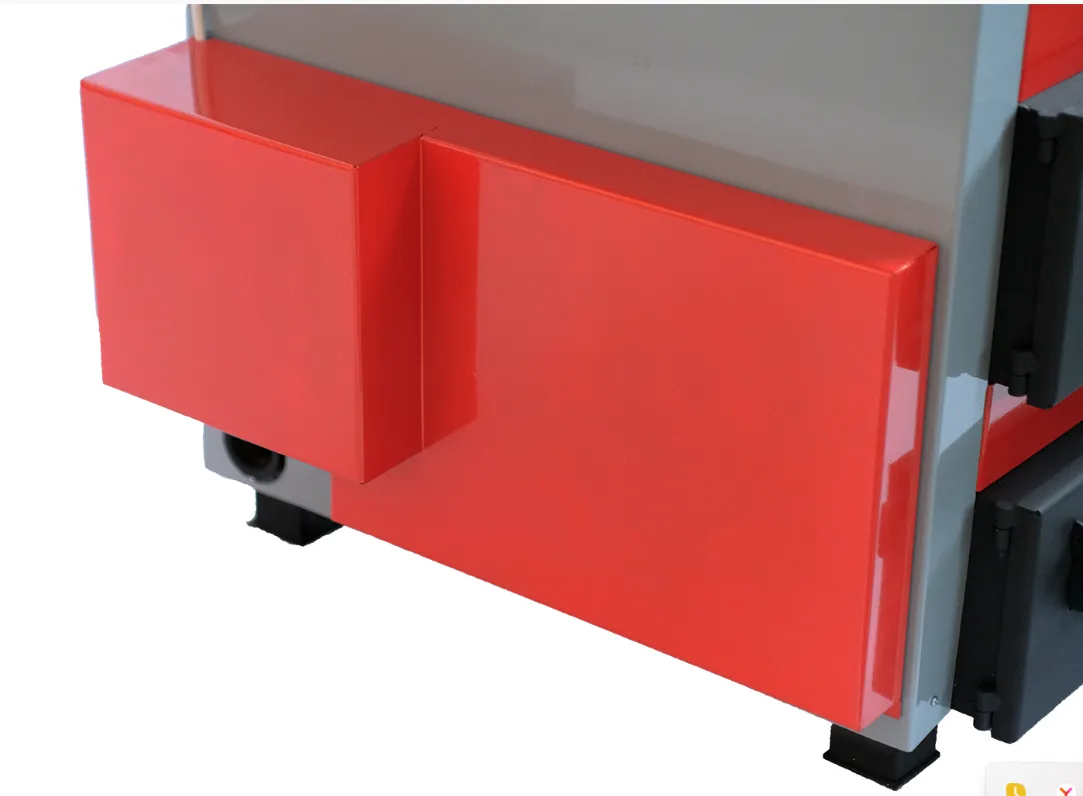

Механизмом автоматической прочистки колосников, установленный на котел, представляет собой устройство из нескольких элементов, которые позволяют очищать водонаполненные колосники в автоматическом режиме, что является несомненным преимуществом данной линейки котлов длительного горения.

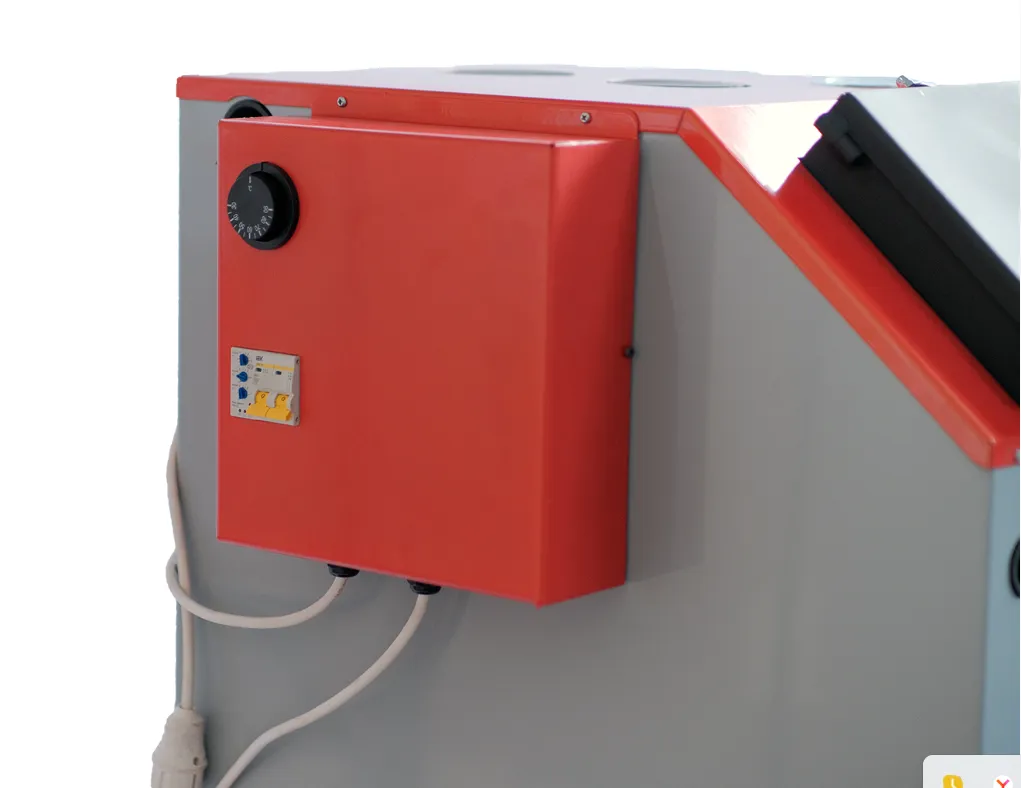

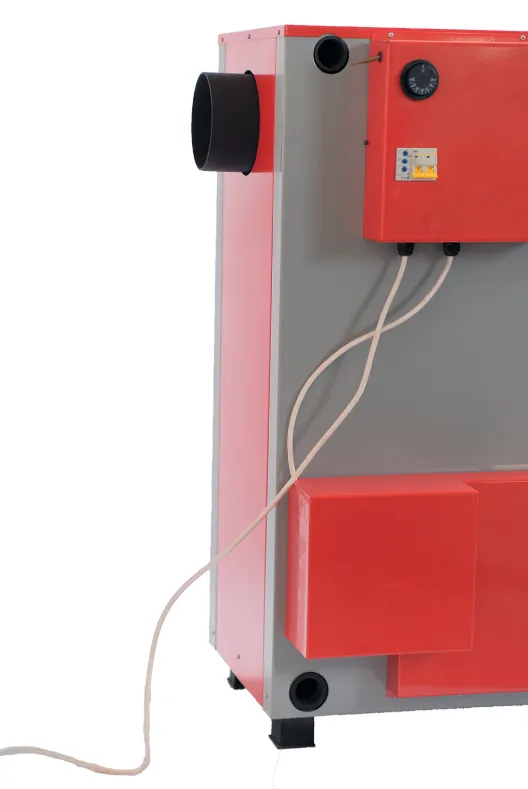

В конструкции котла предусмотрена установка блока ТЭН позволяющая поддерживать положительную температуру теплоносителя в межсезонье и создавать комфортное тепло в доме (может использоваться при горении топлива в котле или автономно) Регулятор тяги,который также включён в базовую комплектацию котла "Магнум 20", позволяет в автоматическом режиме регулировать подачу первичного воздуха в камеру сгорания. Принцип работы терморегулятора заключается в считывании показания температуры воды в системе отопления и при необходимости регулировки подачи первичного воздуха для горения под водяные колосники котла и вторичного воздуха в зону теплообменников, открывая или закрывая заслонку. Терморегулятор соединен с заслонкой специальной цепочкой, присоединенной к рычагу заслонки дверцы зольника с таким расчетом, чтобы была возможность регулировки ее натяжения.
Конструкция модели котла "Магнум 20" спроектирована и адаптирована специальным образом под использование в качестве источника топлива УГЛЯ. Использовать другие источники топлива для эффективного получения тепла, такие как дрова, прессованные брикеты и т.п. завод "НМК" не рекомендует, так как при этих условиях котел не выходит на свои пиковые показатели.
Основные преимущества отопительного котла Магнум 20 кВт
- 01 Доступная цена
РРЦ завода "НМК" значительно ниже рыночных аналогов
- 02 Экономичность
Cпециально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива
- 03 Эстетичность
выраженное сходство с фирменными цветами завода «НМК» делает его полноправным преемником заложенных традиций
- 04 Технологичность
водонаполненные колосники повышают эффективность котла, а также предотвращают износ внутренних узлов котла.
- 05 Адаптивность
данный котел можно оборудовать блоком ТЭНов с подключением пульта управления, что позволит поддерживать температуру в системе отопления в комфортном режиме в период межсезонья.
- 06 Надежность
Корпус котла покрыт надежной термостойкой краской, выдерживающей температуру до 800 °С
- 07 Инновационность
Данный котел поставляется с установленным механизмом автоматической прочистки колосников, что позволяет обеспечить правильное функционирование котла в системе отопления
- 08 Удобство
Процесс удаления золы и отходов горения твердого топлива в котле можно осуществлять без остановки его деятельности
- 09 Информативность
температуру воды в котле показывает биметаллический термометр, встроенный в корпус
Характеристики угольного котла Магнум 20 кВт
|
Номинальная мощность, кВт |
20 |
|
Отапливаемая площадь при высоте потолка до 2,7 м |
100-180 |
|
КПД, % |
80 |
|
Рабочее давление в котле, бар |
2 |
|
Максимальная t воды на выходе |
85 |
|
Номинальная t воды на входе в котел* |
60 |
|
Греющие поверхности котла, м² |
2,5 |
|
Объем загрузочной камеры, л |
79,2 |
|
Объем водяного контура котла, л |
89,7 |
|
Масса котла Нетто**, кг |
205 |
|
Диаметр дымохода |
150 |
|
Рекомендуемая высота дымохода, не менее, м |
5 |
|
Подключения отопительного контура |
ДУ 32 |
|
Основное топливо уголь марки «Д» |
Каменный уголь, бурый уголь, антрацит |
|
Рекомендуемый размер фракции угля, мм |
10-100 |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
** Допустимое отклонение значений + / - 5%.
Устройство и размеры котла для отопления Магнум 20 кВт
Рисунок 1. Устройство котла.
Рисунок 2. Устройство котла в разрезе.
- Ручка дверки
- Дверка для загрузки топлива
- Люк прочистной
- Винты крепления
- Патрубок подачи G1 1/4'’
- Заслонка подачи третичного воздуха в загрузочную камеру
- Патрубок для подключения обратки G 1 1/4'’ или для установки блока ТЭНов
- Рукоятка для вращения прочистных толкателей
- Рукоятка заслонки золы крупной фракции
- Дверца зольника
- Заслонка с рычагом и рукояткой для ручной настройки тяги
- Дверца топочная
- Термометр
- Терморегулятор тяги
- Крышка для установки привода
- Крышка для установки моторедуктора
- Направляющая установки защитного кожуха
- Шамотный кирпич размером 230х114х40 - 3 шт
- Заслонка прочистная (съемная)
- Заслонка быстрого розжига (съемная)
- Водонаполненный колосник
- Камера для золы крупной фракции
- Заслонка камеры золы крупной фракции (подвижная)
- Прочистные толкатели
- Зольный ящик
- Загрузочная камера
- Водонаполенный теплообменник
- Отбойник (съемный)
- Патрубок дымохода
Рисунок 3. Габаритные размеры котла.
D = 700 мм; Н1 = 1040 мм; Н2 = 1180 мм; W1 = 460 мм; W2 = 490 мм.
Рисунок 4. Монтаж котла.
Примеры схем подключения котла
Рисунок 5. Схема подключения котла к открытой системе с естественной циркуляцией теплоносителя
- Котел
- Радиатор отопления
- Расширительный бак открытого типа
- Кран шаровый
- Сетчатый фильтр
- Обводной мостик (байпас)
Рисунок 6. Схема подключения котла к двухтрубной открытой системе с принудительной циркуляцией теплоносителя
- Котел
- Радиатор отопления
- Расширительный бак открытого типа
- Кран шаровый
- Сетчатый фильтр
- Циркуляционный насос
- Термоманометр на подаче
- Обводной мостик (байпас)
- Кран для спуска воздуха
- Термоманометр на обратке
- Кран дренажа (слива)
Рисунок 7. Схема подключения котла к однотрубной открытой системе с принудительной циркуляцией теплоносителя
- Котел
- Радиатор отопления
- Расширительный бак открытого типа
- Кран шаровый
- Сетчатый фильтр
- Циркуляционный насос
- Термоманометр на подаче
- Кран для спуска воздуха
- Кран дренажа (слива)
- Обводной мостик (байпас)
Рисунок 8. Схема подключения котла к двухтрубной закрытой системе с принудительной циркуляцией теплоносителя
- Котел
- Радиатор отопления
- Кран шаровой
- Сетчатый фильтр
- Циркуляционный насос
- Термоманометр на подаче
- Мембранный расширительный бак закрытого типа
- Предохранительный клапан 2,5 бар
- Автоматический воздушный клапан
- Кран для спуска воздуха
- Обводной мостик (байпас)
- Кран дренажа (слива)
Комплект поставки
|
Котел «Магнум» в сборе |
1 шт |
|
Кочерга |
1 шт |
|
Шуровка |
1 шт |
|
Заглушка G 1 3/4'’ |
2 шт |
|
Зольный ящик |
1 шт |
|
Терморегулятор тяги
|
1 шт |
|
Отбойник |
1 шт |
|
Инструкция по монтажу и эксплуатации |
1 шт |
Видеообзор:
