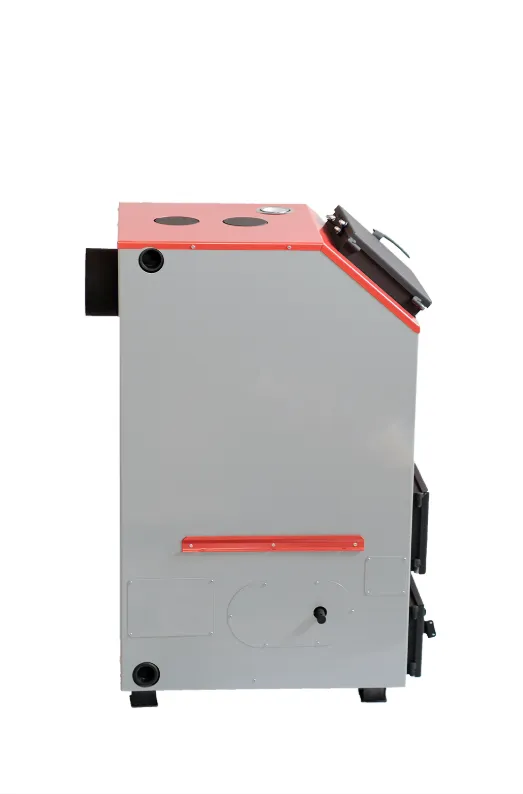

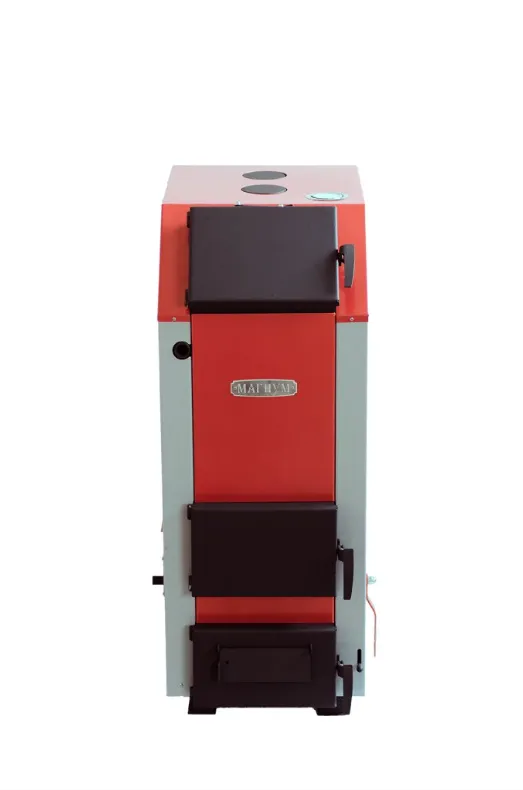

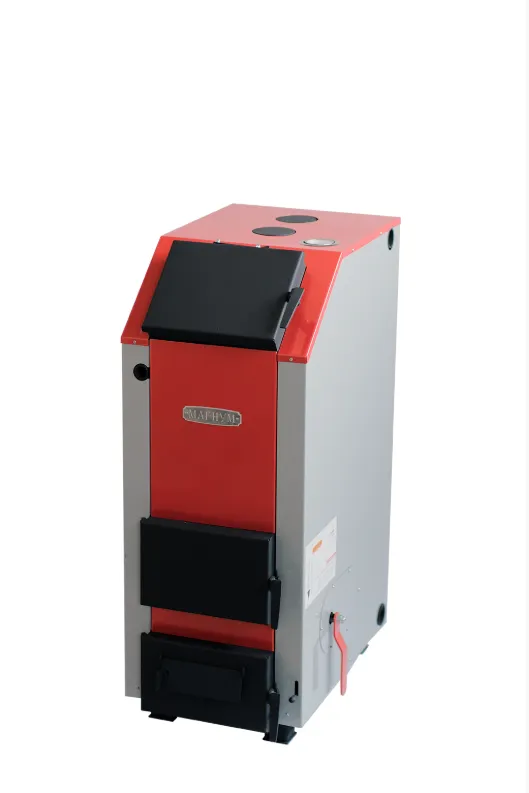

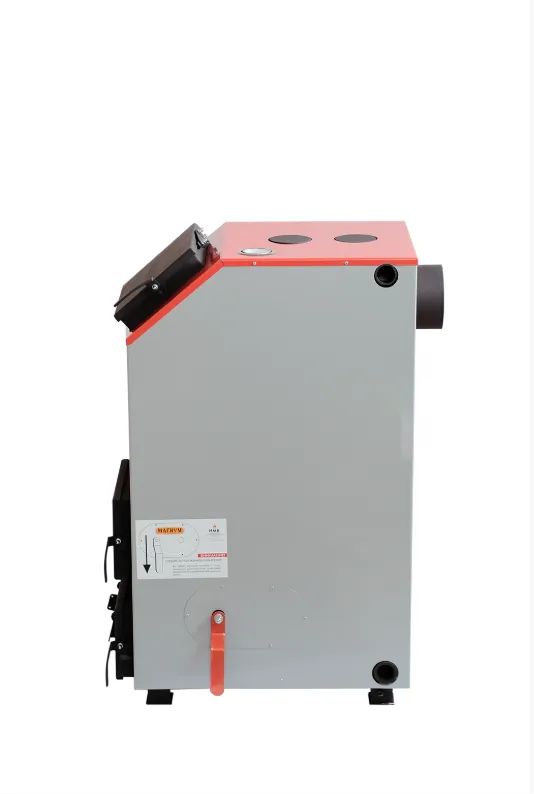

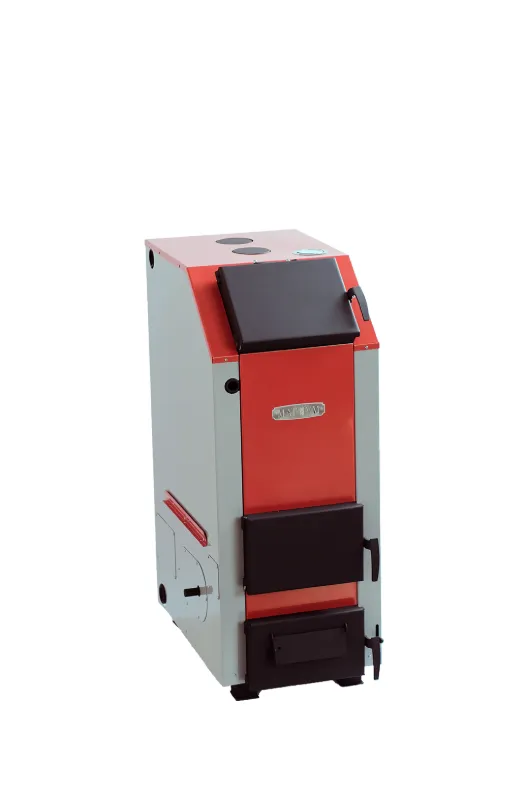

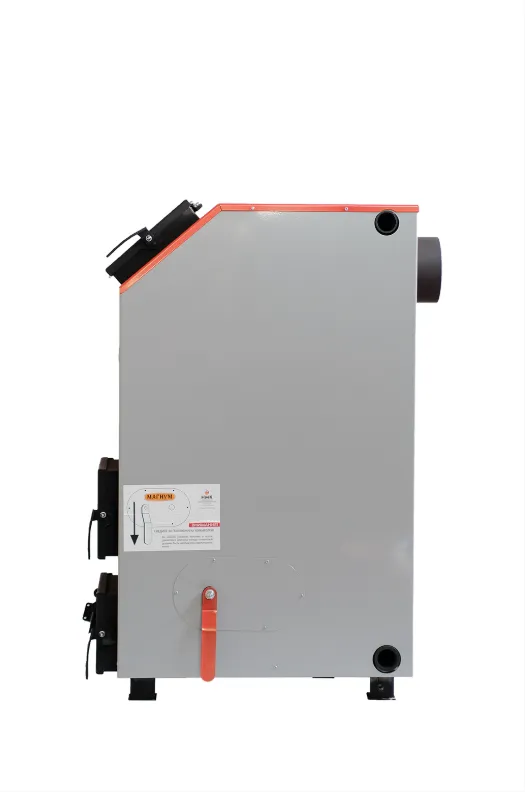

Твердотопливный котел длительного горения Магнум 20 кВт


  • Производитель: НМК
  • Страна-производитель: Россия
  • Гарантийный срок, мес.: 12
  • Вес Брутто (ориентировочный), кг: 239,2
  • Вес Нетто, кг: 208
  • Все характеристики
81 470 ₽
В наличии
Рассчитать доставку

Разрез Магнум.jpg

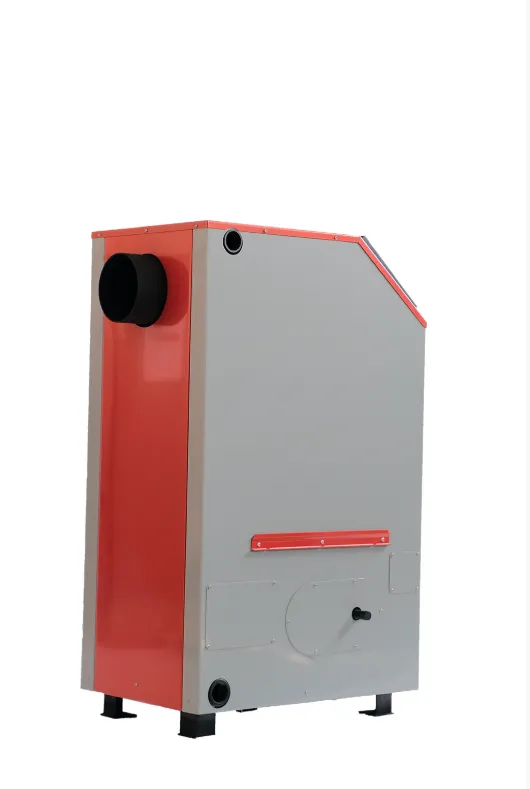

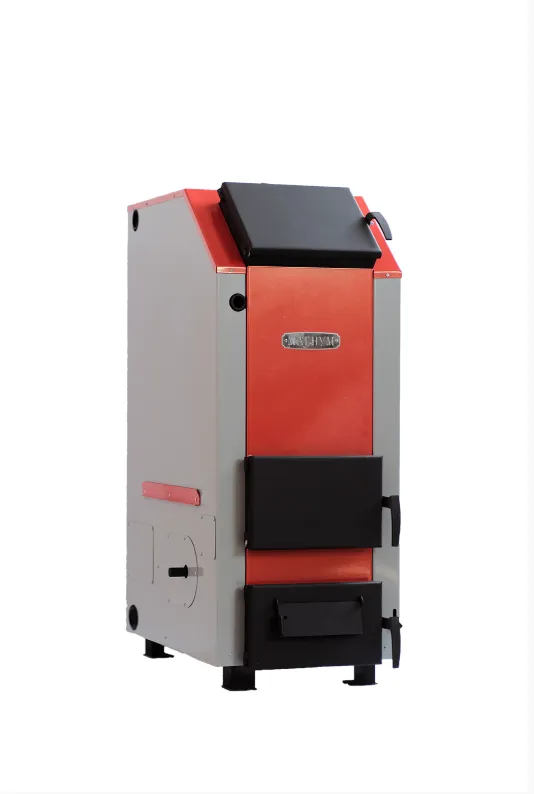

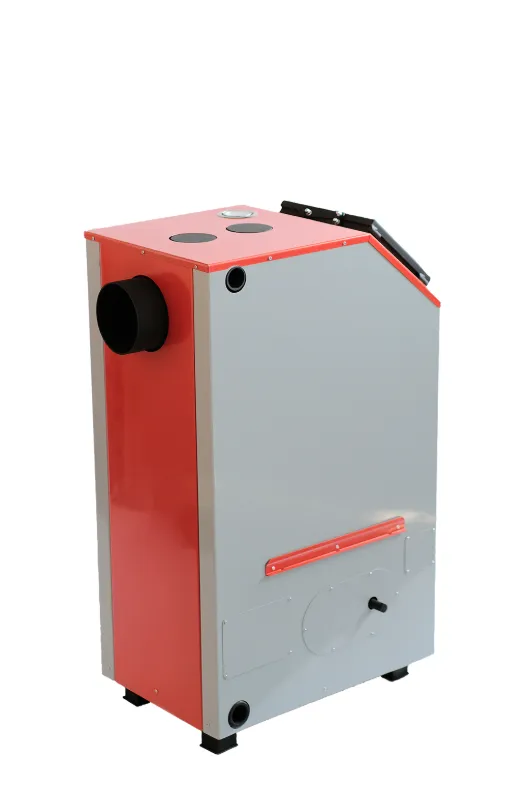

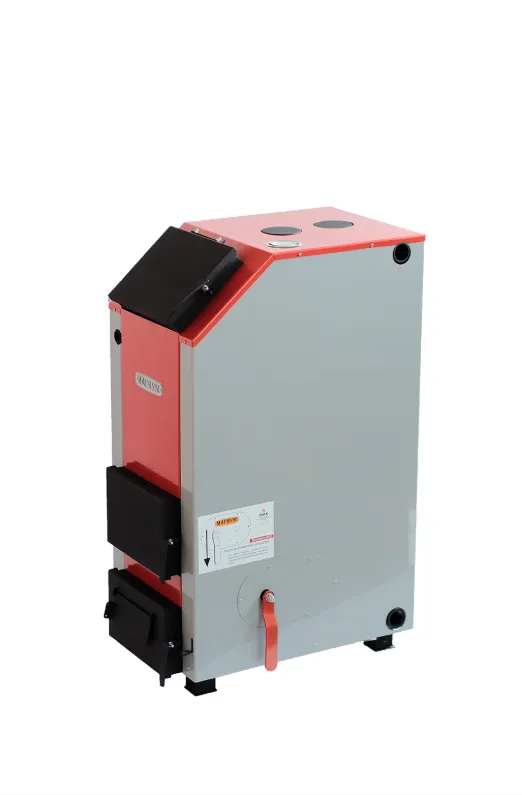

Твердотопливный котел длительного горения Магнум 20 кВт

Котел Длительного Горения (КДГ) "Магнум" 20 кВт - это начальный по мощности твердотопливный отопительный котел в линейке моделей длительного горения. Данный котел зарекомендовал себя как инновационное решение для отопления загородных домов и других помещений площадью до 180 м2, которое заключается во времени его бесперебойной работы в течение одного отопительного сезона.

Принцип действия котла "Магнум" 20 кВт основан на передаче тепловой энергии, высвобождаемой при сжигании топлива теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и теплообменниках, которая выходит через патрубок подачи в верхней части котла. Вода-обратка попадает в котел через патрубок обратки в нижней части боковой стенки.

В конструкции котла "Магнум" 20 кВт предусмотрена установка блока ТЭН, позволяющая поддерживать положительную температуру теплоносителя в межсезонье. Блок ТЭН может быть использован как при горении топлива в котле, так и автономно.

Котел Длительного Горения (КДГ) "Магнум" 20 кВт также способен функционировать в бесперебойном режиме в отопительном цикле полного сезона (с осени до весны) без необходимости его тушения и профилактики.

Инновационное изменение от конструкторского бюро завода "НМК" заключается в том, что появилась возможность установки на котел "Магнум" 20 кВт автоматического механизма прочистки толкателей. Это является ощутимым преимуществом и дает возможность эксплуатировать котел в автоматическом режиме.

Конструкция котла "Магнум" 20 кВт специальным образом спроектирована и адаптирована под использование в качестве источника топлива УГЛЯ. Использовать другие источники топлива для эффективного получения тепла, такие как дрова, прессованные брикеты и т.п. завод "НМК" не рекомендует, так как при этих условиях котел не выходит на свои пиковые показатели.

В комплектацию котла "Магнум" 20 кВт входит автоматический терморегулятор тяги, который устанавливается в патрубок на выходе из корпуса котла и выполняет следующие функции: считывание показаний температуры воды в системе отопления и в случае необходимости, регулировку подачи первичного воздуха для горения под водяные колосники котла и вторичного воздуха в зону теплообменников, при этом открывая или закрывая заслонку. Таким образом изменяется интенсивность горения топлива в котле. Терморегулятор соединен с заслонкой специальной цепочкой, присоединенной к рычагу заслонки дверцы зольника с таким расчетом, чтобы была возможность регулировки ее натяжения.

Основные преимущества отопительного котла Магнум 20 кВт

  • 01 Доступная цена

    РРЦ завода "НМК" значительно ниже рыночных аналогов

  • 02 Экономичность

    длительность бесперебойной работ при полной загрузке может составлять до 24 часов;

  • 03 Эстетичность

    данный котел, хоть и является пионером в своей линейке, но его выраженное сходство с фирменными цветами завода «НМК» делает его полноправным преемником заложенных традиций

  • 04 Технологичность

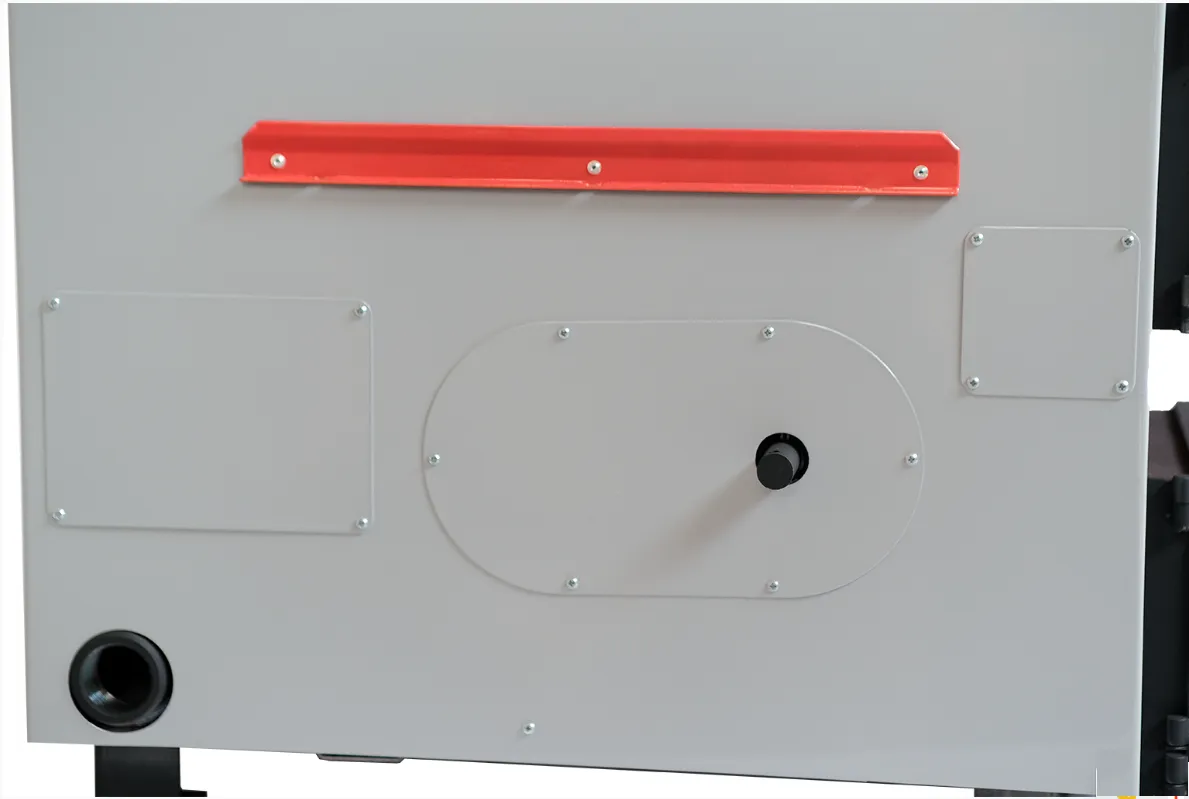

    в котле разработана уникальная система удаления крупной породы с использованием прочистных толкателей

  • 05 Адаптивность

    по собственному желанию данный котел можно оборудовать блоком ТЭНов с подключением пульта управления, что позволит поддерживать температуру в системе отопления в комфортном режиме в период межсезонья

  • 06 Надежность

    гарантия завода "НМК" составляет 1 год с момента продажи, а расчетный срок эксплуатации составляет 10 лет.

  • 07 Инновационность

    водонаполненный колосник, позволяющий увеличить скорость нагрева воды в системе и предотвращающий износ внутренних узлов котла. Существует возможность установки на котел автоматического механизма прочистки толкателей на модели с круглым дымоходом выпуска 2018 года. Это является ощутимым преимуществом и дает возможность эксплуатировать котел в автоматическом режиме

  • 08 Удобство

    Процесс удаления золы и отходов горения твердого топлива в котле можно осуществлять без остановки его деятельности

  • 09 Информативность

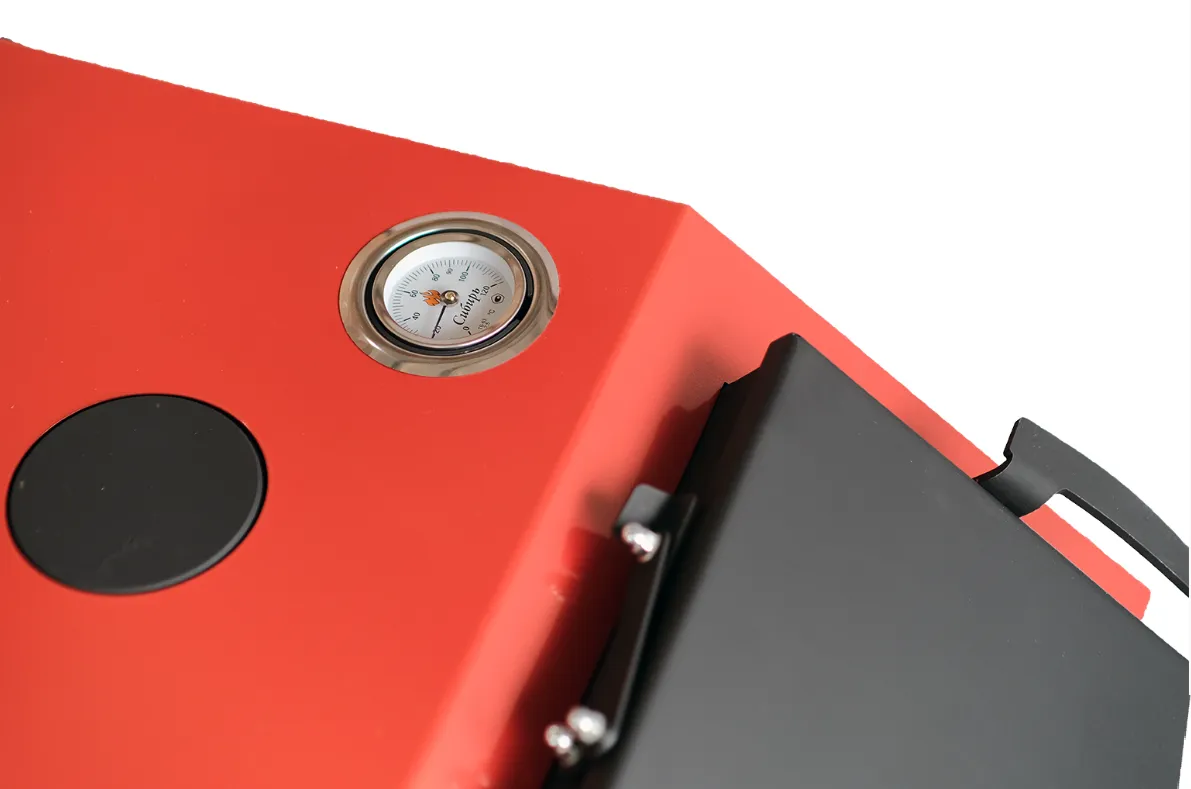

    температуру воды в котле показывает биметаллический термометр, встроенный в корпус

Характеристики угольного котла Магнум 20 кВт

Номинальная мощность, кВт

20

Отапливаемая площадь при высоте потолка до 2,7 м

100-180

КПД, %

80

Рабочее давление в котле, бар

2

Максимальная t воды на выходе

85

Номинальная t воды на входе в котел*

60

Греющие поверхности котла, м²

2,5

Объем загрузочной камеры, л

79,2

Объем водяного контура котла, л

89,7

Масса котла Нетто**, кг

205

Диаметр дымохода

150

Рекомендуемая высота дымохода, не менее, м

5

Подключения отопительного контура

ДУ 32

Основное топливо уголь марки «Д»

Каменный уголь, бурый уголь, антрацит

Рекомендуемый размер фракции угля, мм

10-100

* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.

** Допустимое отклонение значений + / - 5%.

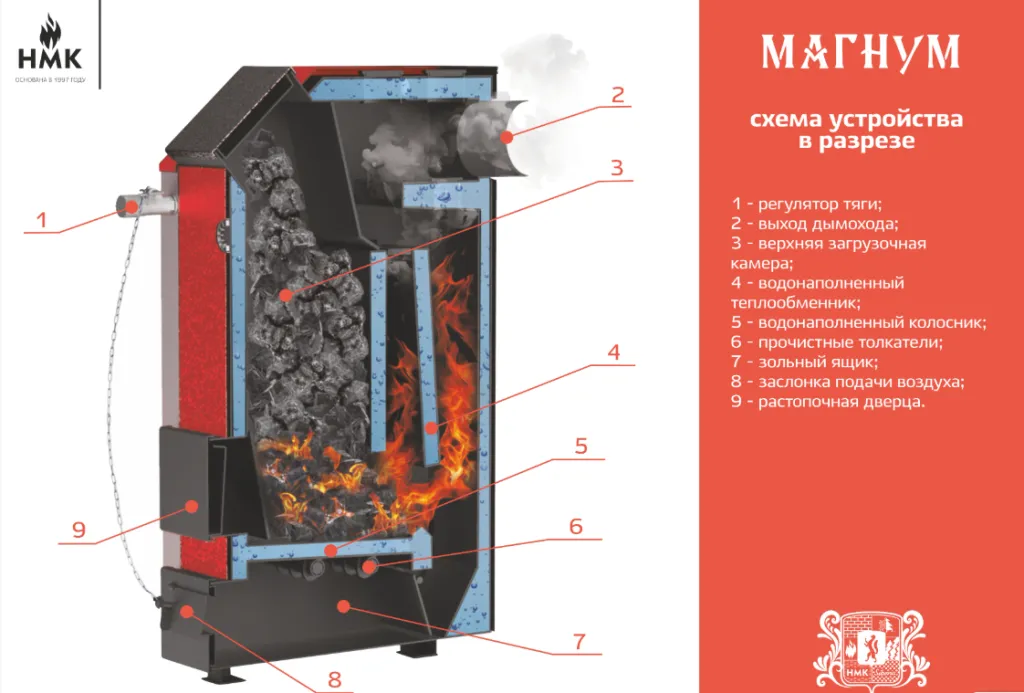

Устройство и размеры котла для отопления Магнум 20 кВт
Устройтсво 1 Магнум.jpg

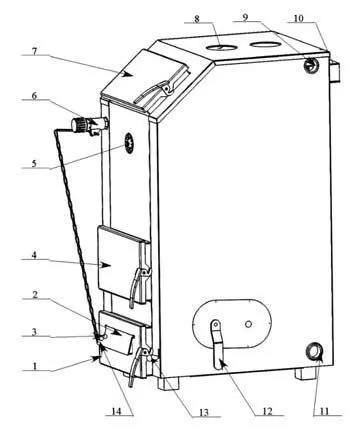

Рисунок 1. Устройство котла.

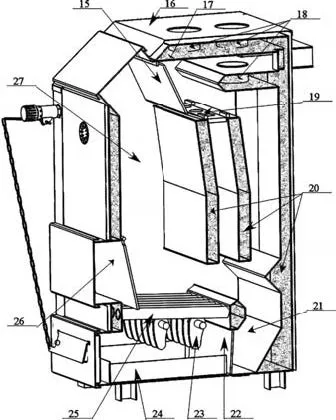

Устройтсво 2 Магнум.jpg

Рисунок 2. Устройство котла в разрезе.

  1. Дверца зольника
  2. заслонка
  3. рукоятка для ручной настройки тяги
  4. дверца топочная
  5. термометр
  6. регулятор тяги
  7. дверка для загрузки топлива
  8. крышки прочистных каналов
  9. патрубок подачи G 1 1/4'’
  10. патрубок дымохода
  11. патрубок для подключения обратки G 1 1/4'’ или для установки блока ТЭНов
  12. рукоятка для вращения толкателей
  13. рукоятка заслонки
  14. рычаг заслонки для подключения регулятора тяги
  15. заслонка прочитсная (съемная)
  16. кожух
  17. корпус
  18. прочистные каналы
  19. горизонтальная пластина (съемная)
  20. водонаполненный теплообменник
  21. камера для золы крупной фракции
  22. заслонка камеры для золы крупной фракции (подвижная)
  23. прочистные толкатели
  24. зольник
  25. водонаполненный колосник
  26. отбойник (съемный)
  27. загрузочная камера.

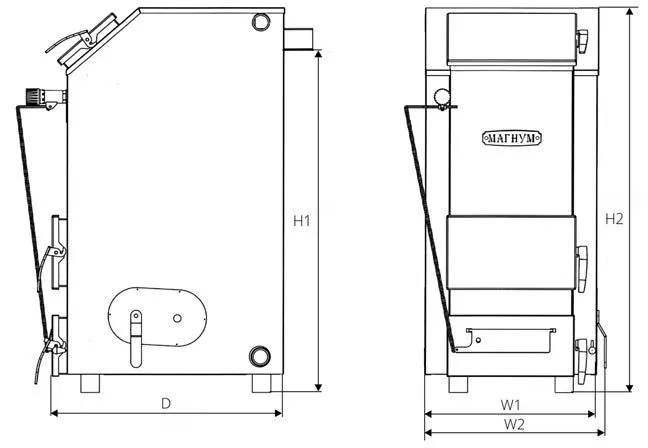

Габариты Магнум.jpg

Рисунок 3. Габаритные размеры котла.

D = 700 мм; Н1 = 1040 мм; Н2 = 1180 мм; W1 = 460 мм; W2 = 490 мм..

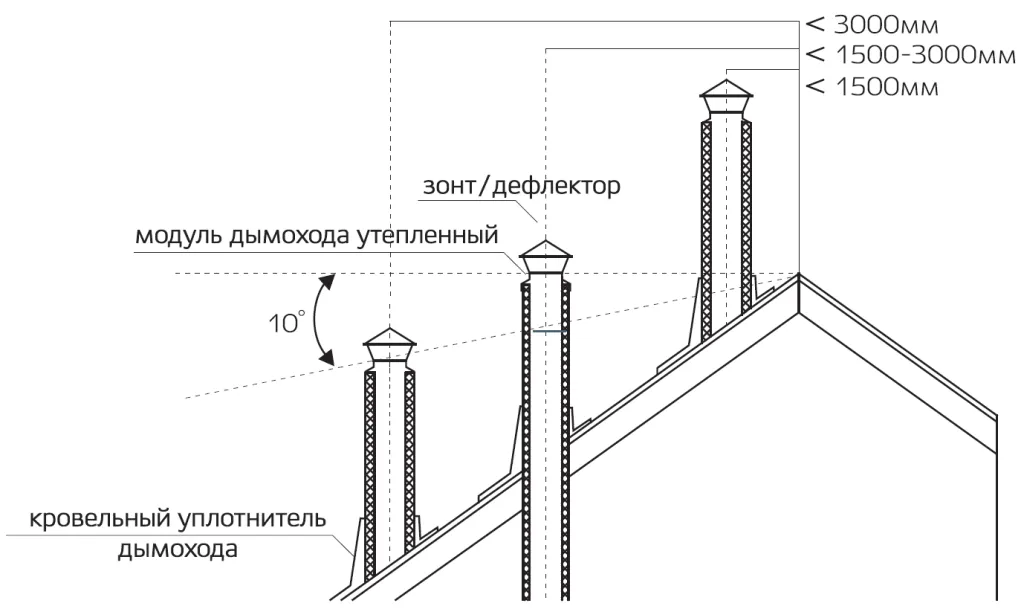

Монтаж Магнум.png

Рисунок 4. Монтаж котла.

Примеры схем подключения котла
Подключение Магнум открытая естественная.jpg

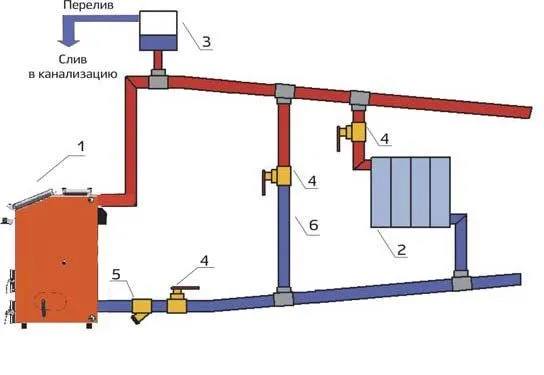

Рисунок 5. Схема подключения котла к открытой системе с естественной циркуляцией теплоносителя

  1. Котел
  2. Радиатор отопления
  3. Расширительный бак открытого типа
  4. Кран шаровый
  5. Сетчатый фильтр
  6. Обводной мостик (байпас)

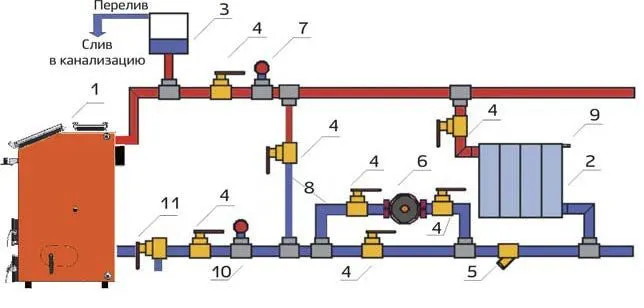

Подключение Магнум двухтрубная открытая принудительная.jpg

Рисунок 6. Схема подключения котла к двухтрубной открытой системе с принудительной циркуляцией теплоносителя

  1. Котел
  2. Радиатор отопления
  3. Расширительный бак открытого типа
  4. Кран шаровый
  5. Сетчатый фильтр
  6. Циркуляционный насос
  7. Термоманометр на подаче
  8. Обводной мостик (байпас)
  9. Кран для спуска воздуха
  10. Термоманометр на обратке
  11. Кран дренажа (слива)

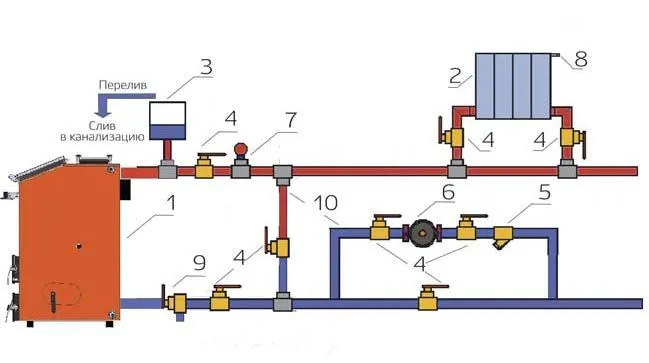

Подключение Магнум однотрубная открытая принудительная.jpg

Рисунок 7. Схема подключения котла к однотрубной открытой системе с принудительной циркуляцией теплоносителя

  1. Котел
  2. Радиатор отопления
  3. Расширительный бак открытого типа
  4. Кран шаровый
  5. Сетчатый фильтр
  6. Циркуляционный насос
  7. Термоманометр на подаче
  8. Кран для спуска воздуха
  9. Кран дренажа (слива)
  10. Обводной мостик (байпас)

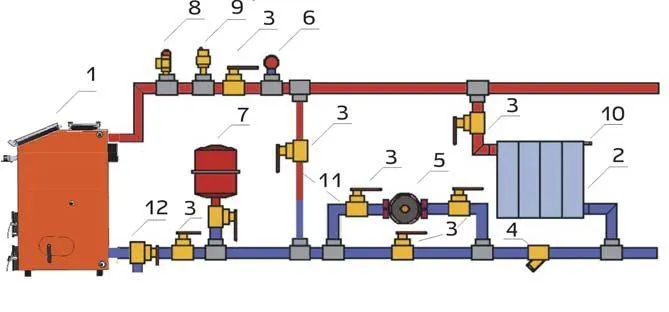

Подключение Магнум двухтрубная закрытая принудительная.jpg

Рисунок 8. Схема подключения котла к двухтрубной закрытой системе с принудительной циркуляцией теплоносителя

  1. Котел
  2. Радиатор отопления
  3. Кран шаровой
  4. Сетчатый фильтр
  5. Циркуляционный насос
  6. Термоманометр на подаче
  7. Мембранный расширительный бак закрытого типа
  8. Предохранительный клапан 2,5 бар
  9. Автоматический воздушный клапан
  10. Кран для спуска воздуха
  11. Обводной мостик (байпас)
  12. Кран дренажа (слива)
Комплект поставки

Котел «Магнум» в сборе

1 шт

Кочерга

1 шт

Шуровка

1 шт

Заглушка G 1 3/4'’

2 шт

Зольный ящик

1 шт

Терморегулятор тяги

1 шт

Отбойник

1 шт

Инструкция по монтажу и эксплуатации

1 шт

Видеообзор:






Производитель
НМК
Страна-производитель
Россия
Гарантийный срок, мес.
12
Вес Брутто (ориентировочный), кг
239,2
Вес Нетто, кг
208
Минимальная мощность, кВт
10
Виды твердого топлива
Уголь / Антрацит
Номинальная мощность, кВт
18
Тип топлива
Твердое / Электрическое
Коэффициент полезного действия (КПД), %
80
Материал топки
Сталь Ст.3СП5
Толщина материала топки, мм
3
Длина дымохода не менее, м
5
Высота, мм
1180
Ширина, мм
490
Глубина, мм
700
Диаметр дымохода, мм
150
Минимальная площадь отапливаемого помещения, м²
100
Максимальная площадь отапливаемого помещения, м²
180
Объем топочной камеры, л
79,2
Минимальный объем отапливаемого помещения, м3
270
Присоединение патрубка подачи, G''
1 1/4
Присоединение патрубка обратки, G''
1 1/4
Максимальный объем отапливаемого помещения, м3
485
Минимальная температура теплоносителя, °С
1
Максимальная температура теплоносителя, °С
85
Минимальное рабочее давление системы отопления, бар
0,1
Расположение выхода дымохода
Сзади
Максимальное рабочее давление системы отопления, бар
2
Форма дымоходного патрубка
Круглый
Теплоноситель
Вода
Дополнительный теплоноситель
Антифриз
Присоединение ТЭНБ, G''
1 1/4
Мощность ТЭНБ, кВт
3; 4; 5; 6
Присоединение регулятора тяги, G''
3/4
Объем теплоносителя в котле, л
89,7
Встроенный термометр
Есть
Полуавтоматический / Возможность установки комплекта автоматики
Да
Водонаполненные колосники
Есть
Возможность установки ТЭНБ
Да
Возможность установки регулятора тяги
Да
