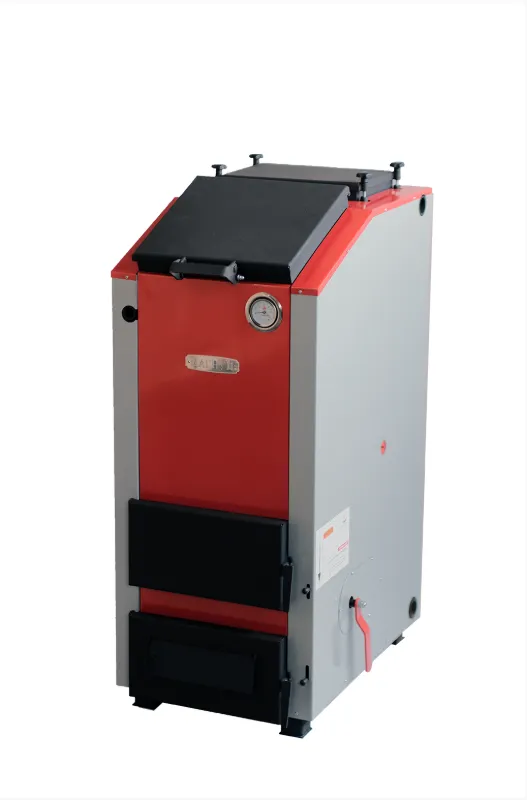

Твердотопливный котел длительного горения Магнум 30 кВт
Принцип действия котла "Магнум" 30 кВт основан на передаче тепловой энергии, высвобождаемой при сжигании топлива теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и теплообменниках, которая выходит через патрубок подачи в верхней части котла. Вода-обратка попадает в котел через патрубок обратки в нижней части боковой стенки.
Твердотопливный котел длительного горения Магнум 30 кВт
Котел Длительного Горения (КДГ) "Магнум" 30 кВт - это начальный по мощности твердотопливный отопительный котел в линейке моделей длительного горения. Данный котел зарекомендовал себя как инновационное решение для отопления загородных домов и других помещений площадью до 180 м2, которое заключается во времени его бесперебойной работы в течение одного отопительного сезона.
Принцип действия котла "Магнум" 30 кВт основан на передаче тепловой энергии, высвобождаемой при сжигании топлива теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и теплообменниках, которая выходит через патрубок подачи в верхней части котла. Вода-обратка попадает в котел через патрубок обратки в нижней части боковой стенки.
В конструкции котла "Магнум" 30 кВт предусмотрена установка блока ТЭН, позволяющая поддерживать положительную температуру теплоносителя в межсезонье. Блок ТЭН может быть использован как при горении топлива в котле, так и автономно.
Котел Длительного Горения (КДГ) "Магнум" 30 кВт также способен функционировать в бесперебойном режиме в отопительном цикле полного сезона (с осени до весны) без необходимости его тушения и профилактики.
Инновационное изменение от конструкторского бюро завода "НМК" заключается в том, что появилась возможность установки на котел "Магнум" 30 кВт автоматического механизма прочистки толкателей. Это является ощутимым преимуществом и дает возможность эксплуатировать котел в автоматическом режиме.
Конструкция котла "Магнум" 30 кВт специальным образом спроектирована и адаптирована под использование в качестве источника топлива УГЛЯ. Использовать другие источники топлива для эффективного получения тепла, такие как дрова, прессованные брикеты и т.п. завод "НМК" не рекомендует, так как при этих условиях котел не выходит на свои пиковые показатели.
В комплектацию котла "Магнум" 30 кВт входит автоматический терморегулятор тяги, который устанавливается в патрубок на выходе из корпуса котла и выполняет следующие функции: считывание показаний температуры воды в системе отопления и в случае необходимости, регулировку подачи первичного воздуха для горения под водяные колосники котла и вторичного воздуха в зону теплообменников, при этом открывая или закрывая заслонку. Таким образом изменяется интенсивность горения топлива в котле. Терморегулятор соединен с заслонкой специальной цепочкой, присоединенной к рычагу заслонки дверцы зольника с таким расчетом, чтобы была возможность регулировки ее натяжения.
Основные преимущества отопительного котла Магнум 30 кВт
- 01 Доступная цена
РРЦ завода "НМК" значительно ниже рыночных аналогов
- 02 Экономичность
длительность бесперебойной работ при полной загрузке может составлять до 24 часов;
- 03 Эстетичность
данный котел, хоть и является пионером в своей линейке, но его выраженное сходство с фирменными цветами завода «НМК» делает его полноправным преемником заложенных традиций
- 04 Технологичность
в котле разработана уникальная система удаления крупной породы с использованием прочистных толкателей
- 05 Адаптивность
по собственному желанию данный котел можно оборудовать блоком ТЭНов с подключением пульта управления, что позволит поддерживать температуру в системе отопления в комфортном режиме в период межсезонья
- 06 Надежность
гарантия завода "НМК" составляет 1 год с момента продажи, а расчетный срок эксплуатации составляет 10 лет.
- 07 Инновационность
водонаполненный колосник, позволяющий увеличить скорость нагрева воды в системе и предотвращающий износ внутренних узлов котла. Существует возможность установки на котел автоматического механизма прочистки толкателей на модели с круглым дымоходом выпуска 2018 года. Это является ощутимым преимуществом и дает возможность эксплуатировать котел в автоматическом режиме
- 08 Удобство
Процесс удаления золы и отходов горения твердого топлива в котле можно осуществлять без остановки его деятельности
- 09 Информативность
температуру воды в котле показывает биметаллический термометр, встроенный в корпус
Характеристики угольного котла Магнум 30 кВт
|
Номинальная мощность, кВт |
30 |
|
Отапливаемая площадь при высоте потолка до 2,7 м |
200-300 |
|
КПД, % |
80 |
|
Рабочее давление в котле, бар |
2 |
|
Максимальная t воды на выходе |
85 |
|
Номинальная t воды на входе в котел* |
60 |
|
Греющие поверхности котла, м² |
3,5 |
|
Объем загрузочной камеры, л |
100 |
|
Объем водяного контура котла, л |
110 |
|
Масса котла Нетто**, кг |
270 |
|
Диаметр дымохода |
150 |
|
Рекомендуемая высота дымохода, не менее, м |
5 |
|
Подключения отопительного контура |
ДУ 32 |
|
Основное топливо уголь марки «Д» |
Каменный уголь, бурый уголь, антрацит |
|
Рекомендуемый размер фракции угля, мм |
10-100 |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
** Допустимое отклонение значений + / - 5%.
Устройство и размеры котла для отопления Магнум 30 кВт
Рисунок 1. Устройство котла.
Рисунок 2. Устройство котла в разрезе.
- Дверца зольника
- заслонка
- рукоятка для ручной настройки тяги
- дверца топочная
- термометр
- регулятор тяги
- дверка для загрузки топлива
- крышки прочистных каналов
- патрубок подачи G 1 1/4'’
- патрубок дымохода
- патрубок для подключения обратки G 1 1/4'’ или для установки блока ТЭНов
- рукоятка для вращения толкателей
- рукоятка заслонки
- рычаг заслонки для подключения регулятора тяги
- заслонка прочитсная (съемная)
- кожух
- корпус
- прочистные каналы
- горизонтальная пластина (съемная)
- водонаполненный теплообменник
- камера для золы крупной фракции
- заслонка камеры для золы крупной фракции (подвижная)
- прочистные толкатели
- зольник
- водонаполненный колосник
- отбойник (съемный)
- загрузочная камера.
Рисунок 3. Габаритные размеры котла.
D = 780 мм; Н1 = 1010 мм; Н2 = 1180 мм; W1 = 520 мм; W2 = 560 мм..
Рисунок 4. Монтаж котла.
Примеры схем подключения котла
Рисунок 5. Схема подключения котла к открытой системе с естественной циркуляцией теплоносителя
- Котел
- Радиатор отопления
- Расширительный бак открытого типа
- Кран шаровый
- Сетчатый фильтр
- Обводной мостик (байпас)
Рисунок 6. Схема подключения котла к двухтрубной открытой системе с принудительной циркуляцией теплоносителя
- Котел
- Радиатор отопления
- Расширительный бак открытого типа
- Кран шаровый
- Сетчатый фильтр
- Циркуляционный насос
- Термоманометр на подаче
- Обводной мостик (байпас)
- Кран для спуска воздуха
- Термоманометр на обратке
- Кран дренажа (слива)
Рисунок 7. Схема подключения котла к однотрубной открытой системе с принудительной циркуляцией теплоносителя
- Котел
- Радиатор отопления
- Расширительный бак открытого типа
- Кран шаровый
- Сетчатый фильтр
- Циркуляционный насос
- Термоманометр на подаче
- Кран для спуска воздуха
- Кран дренажа (слива)
- Обводной мостик (байпас)
Рисунок 8. Схема подключения котла к двухтрубной закрытой системе с принудительной циркуляцией теплоносителя
- Котел
- Радиатор отопления
- Кран шаровой
- Сетчатый фильтр
- Циркуляционный насос
- Термоманометр на подаче
- Мембранный расширительный бак закрытого типа
- Предохранительный клапан 2,5 бар
- Автоматический воздушный клапан
- Кран для спуска воздуха
- Обводной мостик (байпас)
- Кран дренажа (слива)
Комплект поставки
|
Котел «Магнум» в сборе |
1 шт |
|
Кочерга |
1 шт |
|
Шуровка |
1 шт |
|
Заглушка G 1 3/4'’ |
2 шт |
|
Зольный ящик |
1 шт |
|
Терморегулятор тяги
|
1 шт |
|
Отбойник |
1 шт |
|
Инструкция по монтажу и эксплуатации |
1 шт |
