Твердотопливный котел ZOTA Master X 20 кВт
Твердотопливный котел ZOTA Master X 20 кВт
Твердотопливный котел ZOTA Master X 20 кВт предназначен для автономного теплоснабжения жилых и коммерческих объектов площадью до 200 м². Агрегат рассчитан на работу в закрытых системах отопления с рабочим давлением теплоносителя до 0,3 МПа (3 атм). Конструкция многоходового теплообменника обеспечивает высокий коэффициент полезного действия при сжигании дров, бурого угля и длиннопламенного угля. Корпус изолирован базальтовым картоном, что минимизирует теплопотери и повышает безопасность эксплуатации. В штатной комплектации предусмотрен резерв для установки электрического нагревателя, позволяющего поддерживать заданную температуру при отсутствии твёрдого топлива.
Топочная камера увеличенного объёма обеспечивает продолжительную работу на одной загрузке - до 12 часов в зависимости от режима эксплуатации. Газоплотные дверцы и регулируемая воздушная заслонка с винтовым механизмом позволяют точно контролировать интенсивность горения. Система канальной подачи вторичного воздуха равномерно распределяет кислород по камере сгорания, улучшая полноту окисления топлива и снижая образование сажи. Конфигурация теплообменника организована так, что обеспечивает прямой доступ к нагревательным поверхностям для оперативной очистки. На подающей магистрали установлен стрелочный термометр для визуального контроля температуры теплоносителя.
Ключевые достоинства модели ZOTA Master X 20 кВт
- 01 Рабочее давление до 0,3 МПа
Агрегат стабильно функционирует в системах с постоянным давлением до 3 атм, что гарантирует полную совместимость с типовыми отопительными контурами без установки дополнительных редукторов.
- 02 Многоходовой теплообменник
Специальная геометрия газовых каналов задерживает отходящие продукты сгорания, повышая эффективность теплопередачи и обеспечивая удобный доступ к поверхностям для регулярной чистки.
- 03 Двухконтурная система воздухоподачи
Комбинация регулируемого первичного поддува и канального вторичного воздуха оптимизирует процесс горения, равномерно насыщая камеру кислородом и снижая расход топливной закладки.
- 04 Резервный электрический нагрев
Конструктивный отсек позволяет интегрировать трубчатый электронагреватель для автоматического поддержания температуры теплоносителя в период отсутствия основного топлива.
- 05 Увеличенная топочная камера
Объёмный загрузочный отсек вмещает крупные поленья и угольные фракции, обеспечивая непрерывную работу котла на одной закладке до 12 часов в зависимости от режима эксплуатации.
- 06 Газоплотность и базальтовая изоляция
Уплотнённые дверцы предотвращают утечку продуктов сгорания, а экран из базальтового картона сохраняет тепло внутри контура, защищая внешние поверхности от перегрева и повышая пожарную безопасность.
Основные характеристики твердотопливного котла Master X
|
Рабочее давление, бар |
3,0 |
|
Тепловая мощность, Вт |
6-20 |
|
Температура теплоносителя в аппарате не более |
90 |
|
Коэффициент полезного действия, % |
75 |
|
Диаметр дымохода, мм |
120 |
|
Объем теплоносителя в аппарате не менее, л |
33 |
|
Объем топочного пространства, л |
42 |
|
Максимальная длина полена, мм |
625 |
|
Объём зольного ящика, л |
9,5 |
|
Вид используемого твердого топлива |
Уголь, дрова, брикеты |
|
Время работы аппарата от одной полной загрузки углём бурым не более, час |
4,5/16 |
|
Время работы аппарата от одной полной загрузки углём длиннопламенным не более, час |
5/18 |
|
Срок гарантии, мес |
12 |
|
Габаритные размеры(ГхШхВ), мм |
966х385х760 |
|
Габариты загрузочной дверцы, мм |
260х376 |
|
Материал топки |
Сталь Ст.3 СП5 |
|
Масса изделия, кг |
108 |
Схема устройства и установки
Рисунок 1. Устройство

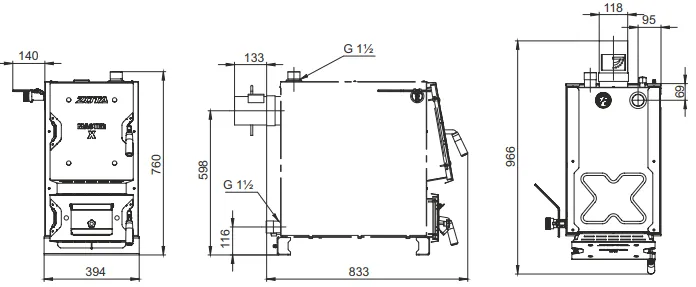

Рисунок 2. Габаритные размеры
Рисунок 3. Варианты установки дымовой трубы
Рисунок 4. Схема закрытой системы отопления
Рисунок 5. Схема открытой системы отопления
Рисунок 6. Схема загрузки аппарат
Рисунок 7. Схема расположения котла
Комплект поставки:
|
Аппарат в сборе |
1 шт |
|
Колосниковая решетка 250х250 мм |
2 шт |
|
Зольный ящик |
1 шт |
|
Совок L=505 мм |
1 шт |
|
Кочерга L=533 мм |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка |
1 шт |
|
Термометр
|
1 шт* |
|
*Патрубок дымохода
|
1 шт* |
|
*Тягорегулятор
|
1 шт* |
|
*Блок ТЭН, кВт не более 6 кВт
|
1 шт* |
|
*Панель управления ПУ ЭВТ-И1
|
1 шт* |
|
*Кабель соединительный медный (4мм2, длина 2м)
|
1 шт* |
|
*Панель управления ПУ ЭВТ-И1
|
1 шт* |
|
*Кабель соединительный медный (4мм2, длина 2м)
|
1 шт* |
* поставляется по отдельному заказу
