Твердотопливный котел ZOTA Master X-32П
Твердотопливный котел ZOTA Master X-12П предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией,
горячего водоснабжения с помощью бака косвенного нагрева, в открытых и закрытых системах отопления с максимально допустимой температурой теплоносителя 90°C и максимально допустимым давлением 0,3 МПа.
В аппарате предусмотрена возможность установки нагревательного элемента (блока ТЭН). Аппарат должен устанавливаться в закрытом помещении, оборудованном приточно-вытяжной вентиляцией. Система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу аппарата.
Основные преимущества твердотопливного котла Master X
- 01 наглядность
термометр для измерения температуры подачи воды
- 02 технологичность
регулируемый приток первичного воздуха в камеру сгорания (воздушная заслонка снабжена винтом с ручкой)
- 03эффективность
Теплообменник имеет конструкцию, при которой осуществляется простой доступ к теплопроводным поверхностям для их чистки
- 04 удобство
котлы снабжены чугунной плитой с конфорками
- 05Практичность
система канальной подачи вторичного воздуха
- 06 продуманность
теплоизоляция из базальтового картона
-
Основные характеристики твердотопливного котла Master X
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
10-32
|
|
Температура теплоносителя в аппарате не более
|
90
|
|
Коэффициент полезного действия, %
|
73
|
|
Диаметр дымохода, мм
|
150
|
|
Объем теплоносителя в аппарате не менее, л
|
48
|
|
Объем топочного пространства, л
|
64
|
|
Максимальная длина полена, мм
|
790
|
|
Объём зольного ящика, л
|
15
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты
|
|
Время работы аппарата от одной полной загрузки углём бурым не более, час
|
4/15
|
|
Время работы аппарата от одной полной загрузки углём длиннопламенным не более, час
|
4,5/16
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
1147х385х760
|
|
Габариты загрузочной дверцы, мм
|
310х386
|
|
Диаметр конфорки, мм
|
Ф 120
|
|
Материал топки
|
Сталь Ст.3 СП5
|
|
Масса изделия, кг
|
150
|
Схема устройства и установки

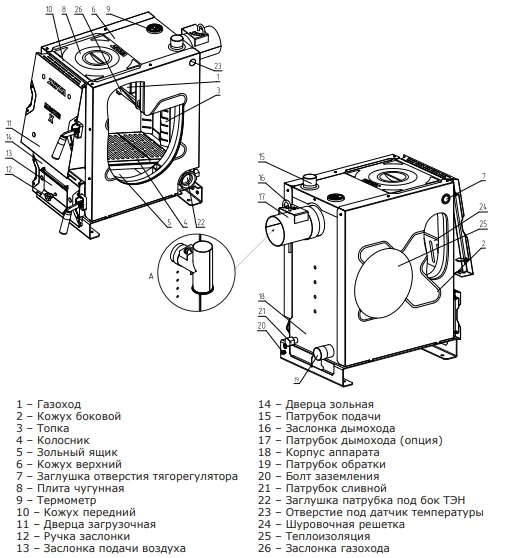

Рисунок 1. Устройство

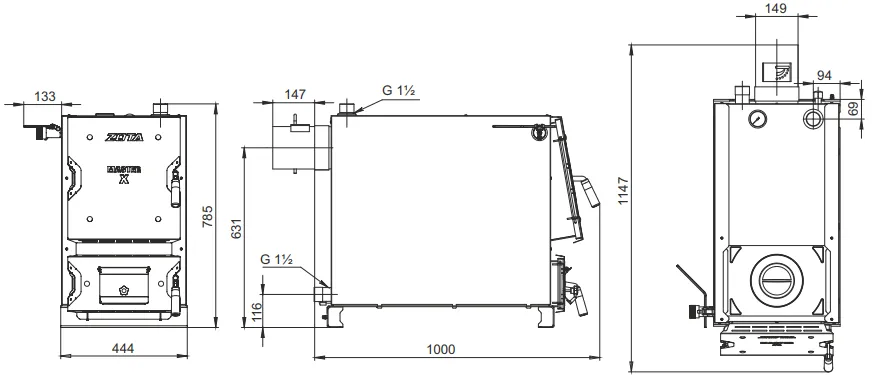

Рисунок 2. Габаритные размеры
Рисунок 3. Варианты установки дымовой трубы

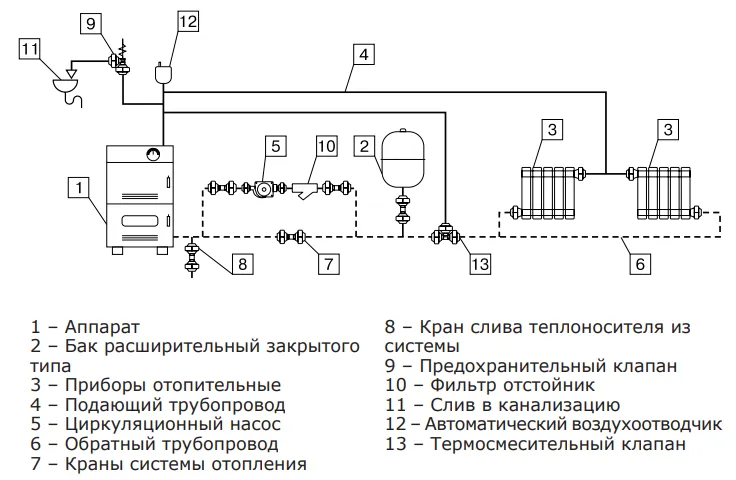

Рисунок 4. Схема закрытой системы отопления

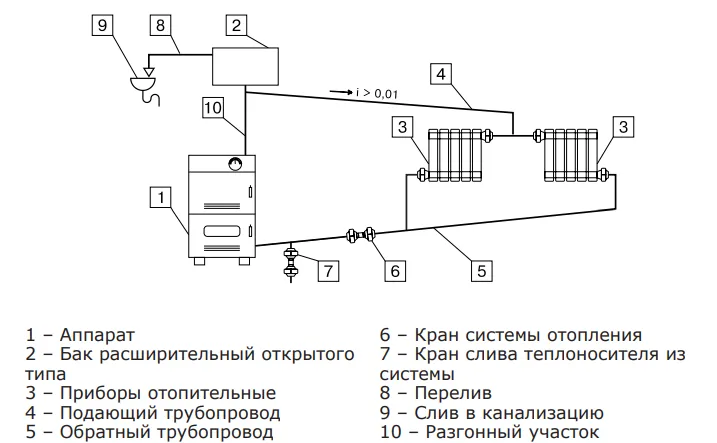

Рисунок 5. Схема открытой системы отопления

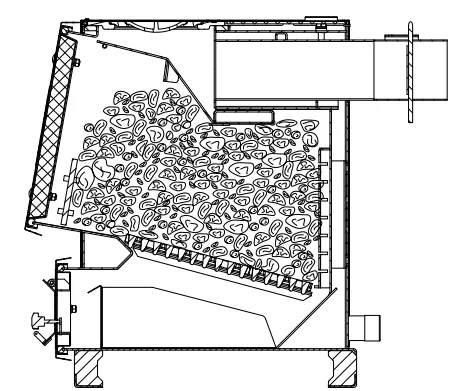

Рисунок 6. Схема загрузки аппарат

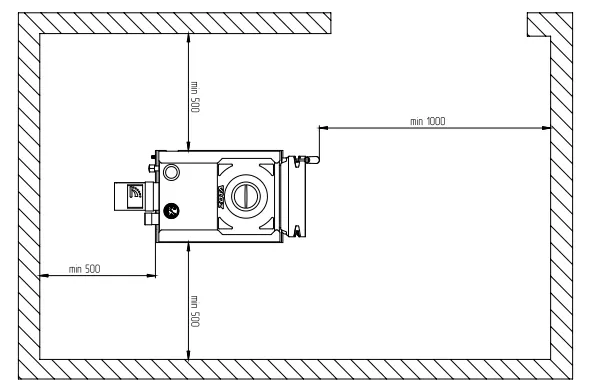

Рисунок 7. Схема расположения котла
Комплект поставки:
|
Аппарат в сборе
|
1 шт
|
|
Колосниковая решетка 300х300 мм
|
2 шт
|
|
Конфорка в сборе
|
2 шт
|
|
Зольный ящик
|
1 шт
|
|
Совок L=655 мм
|
1 шт
|
|
Кочерга L=854 мм
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
|
Упаковка
|
1 шт
|
Термометр
|
1 шт*
|
*Патрубок дымохода
|
1 шт*
|
|
*Тягорегулятор
|
1 шт*
|
|
*Блок ТЭН, кВт не более 9 кВт
|
1 шт*
|
|
*Панель управления ПУ ЭВТ-И1
|
1 шт*
|
|
*Кабель соединительный медный (4мм2, длина 2м)
|
1 шт*
|
* поставляется по отдельному заказу
