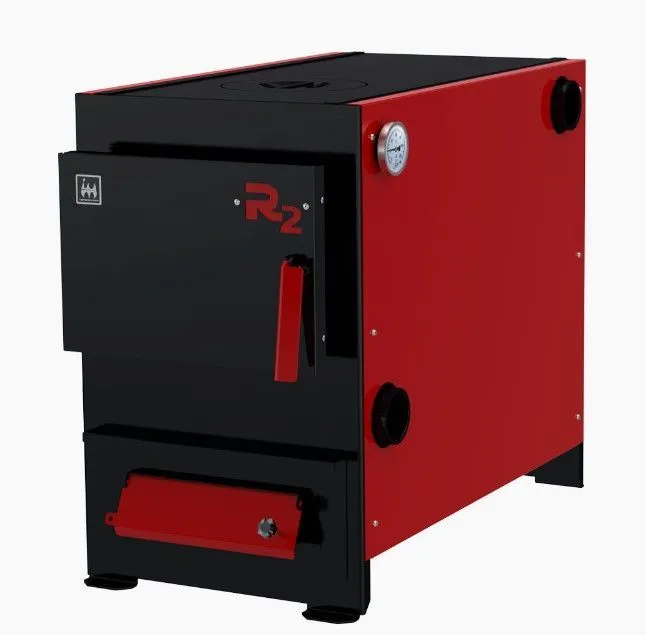

Твердотопливный котел R2 15 кВт

Производитель: Termokraft
Страна-производитель: Россия
Гарантийный срок, мес.: 12
Вес Брутто (ориентировочный), кг: 120,8
Вес Нетто, кг: 105
Все характеристики

32 775 ₽ 34 500 ₽

Оплатить

В наличии

Рассчитать доставку

Описание Характеристики Документы и файлы Отзывы

Котел отопительный R2 15 кВт

Котлы R2 предназначены для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией, а также приготовления пищи.

Особенностями данного котла являются небольшие габаритные размеры, экономичность, надежность, простота обслуживания и эксплуатации. Благодаря продуманной конструкции котлы легко обеспечивают нагрев воздуха в помещениях площадью до 210 м2.

Различная производительность котлов позволяет подобрать модель с такой мощностью, которая гарантирует самую высокую эффективность и наиболее экономичную работу.

Большие размеры топочной дверцы котла удобны при загрузке топлива. Дверца зольника с термостойким уплотнителем позволяет точно регулировать подачу воздуха в зону горения.

Основные преимущества отопительного котла R2 15кВт

01 универсальность

Компактные размеры, экономичность, простота обслуживания и эксплуатации, универсальность по видам топлива.
02 вместительная топочная камера

Глубокая и ёмкая топочная камера позволяет загружать дрова длиною до 750 мм.
03 подключение к системе

Стандартные патрубки G2’’позволяют делать левое, правое либо диагональное подключение к системе.
04 круглое сечение дымохода

Круглое сечение дымохода удобно как при встраивании котла в кирпичную трубу, так и при переходе на круглую трубу типа сэндвич (с использованием переходника с шибером.
05 загрузочные дверцы
Большие размеры топочной дверцы котла удобны при загрузке топлива..
06 Зольная камера
Зольная камера с вместительным зольным ящиком позволяет комфортно и удобно производить чистку котла
07 поверхность котла
Наружные поверхности котла облицованы защитно-декоративными панелями, которые снижают потерю тепла теплоносителя, уменьшают инфракрасное излучение и предохраняют владельца от контакта с горячими поверхностями корпуса
08 Варочная плита

Варочная плита с чугунной конфоркой позволяет приготавливать и разогревать пищу. Через открытую конфорку, возможно, производить чистку котла и загрузку угля.
09 Блок ТЭН

Предусмотрена возможность установки блока ТЭН и регулятора горения.

Характеристики комбинированного котла R2 15 кВт

Номинальная мощность, кВт	15
Площадь отапливаемых помещений, м2	110-150
КПД, %	76
Глубина топки, мм	650
Объем загрузки, л	28
Мощность блока ТЭНов, кВт	6
Объем водяной рубашки, л	32
Масса котла Нетто, кг	105
Диаметр дымохода, мм	150
Варочная плита	Есть
Длительность горения	10
Топливо	Уголь, дрова, электричество, брикеты

Устройство котла для отопления R2 9 кВт

Рисунок 1. Устройство котла R2.

1 - корпус котла, 2 – жаротрубный теплообменник, 3 – водонаполненные колосниковые решетки, 4 – варочная плита с конфоркой, 5 – топочная дверца, 6 – зольный ящик, 7 – дверца подачи первичного воздуха, 8 – патрубок подающей линии, 9 – патрубок обратной линии, а также место установки блока ТЭНов, 10 – патрубок дымохода, 11 – патрубок регулятора тяги, 12 – биметаллический термометр, 13 - защитно-декоративные панели, 14 – ручка регулировки поднятия заслонки.

Рисунок 2. Устройство котла R2.

Гидравлическая схема подключения

Рисунок 3. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.

1 – котел, 2 – расширительный бак открытого типа, 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – радиаторы отопления, 7 – термостатическая головка

Рисунок 4. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом.

1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – обратный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

Рисунок 5. Монтажные размеры котлов R2.

Комплект поставки

Котел отопительный кВт в сборе	1 шт
Термометр	1 шт
Ящик зольника	1 шт
Руководство по эксплуатации, шт	1 шт

Производитель: Termokraft
Страна-производитель: Россия
Гарантийный срок, мес.: 12
Вес Брутто (ориентировочный), кг: 120,8
Вес Нетто, кг: 105
Виды твердого топлива: Дрова / Уголь / Брикеты
Номинальная мощность, кВт: 15
Тип топлива: Твердое / Электрическое
Коэффициент полезного действия (КПД), %: 76
Толщина материала топки, мм: 3
Длина дымохода не менее, м: 5
Ширина топочной дверцы, мм: 260
Высота топочной дверцы, мм: 224
Высота, мм: 610
Ширина, мм: 390
Глубина, мм: 881
Диаметр дымохода, мм: 150
Минимальная площадь отапливаемого помещения, м²: 110
Максимальная площадь отапливаемого помещения, м²: 150
Объем топочной камеры, л: 28
Глубина топочной камеры, мм: 650
Минимальный объем отапливаемого помещения, м3: 295
Присоединение патрубка подачи, G'': 2
Присоединение патрубка обратки, G'': 2

Максимальный объем отапливаемого помещения, м3: 405
Наличие варочной плиты: Да
Наличие варочной поверхности: Да
Минимальная температура теплоносителя, °С: 1
Максимальная температура теплоносителя, °С: 90
Количество конфорок, шт: 1
Минимальное рабочее давление системы отопления, бар: 0,1
Расположение выхода дымохода: Сзади
Максимальное рабочее давление системы отопления, бар: 2,5
Форма дымоходного патрубка: Круглый
Теплоноситель: Вода
Дополнительный теплоноситель: Антифриз
Присоединение ТЭНБ, G'': 2
Мощность ТЭНБ, кВт: 3,4,5,6
Присоединение ТЭНБ регулируемого, G'': 2
Присоединение регулятора тяги, G'': 3/4
Материал варочной плиты: Сталь
Материал варочной поверхности: Чугун
Встроенный термометр: Да
Водонаполненные колосники: Есть
Возможность установки ТЭНБ: Да
Возможность установки ТЭНБ регулируемого: Да
Возможность установки регулятора тяги: Да
