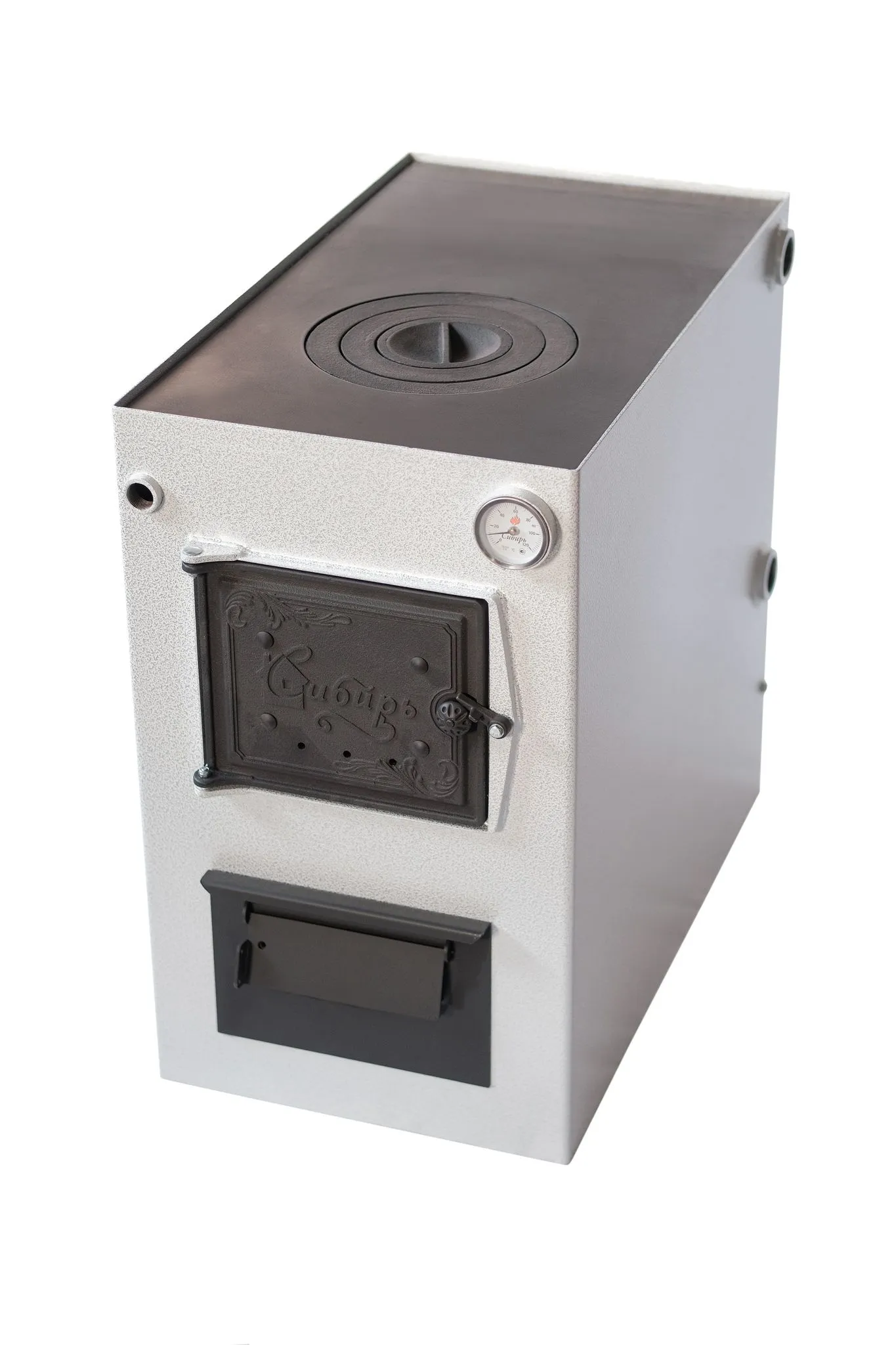

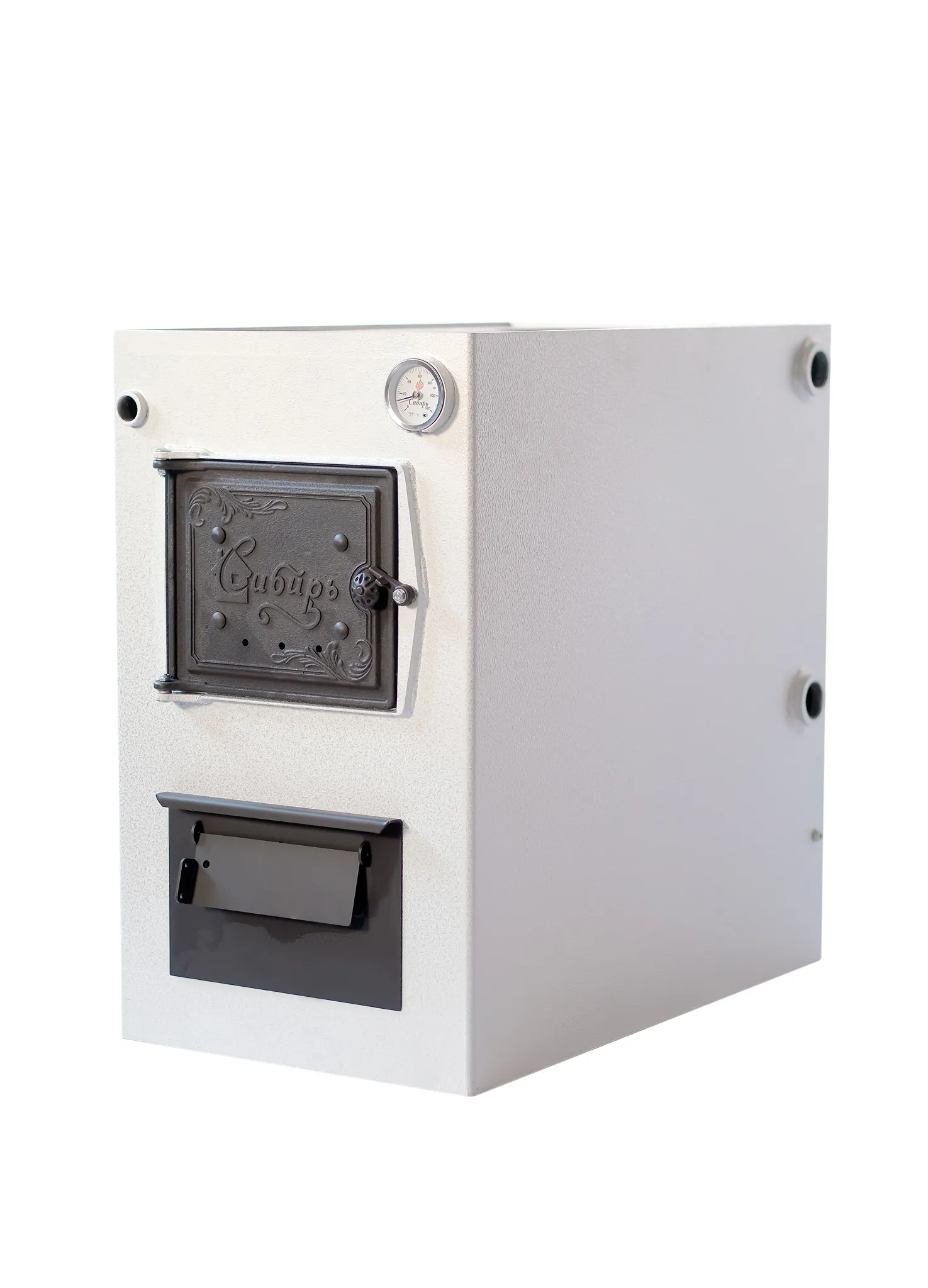

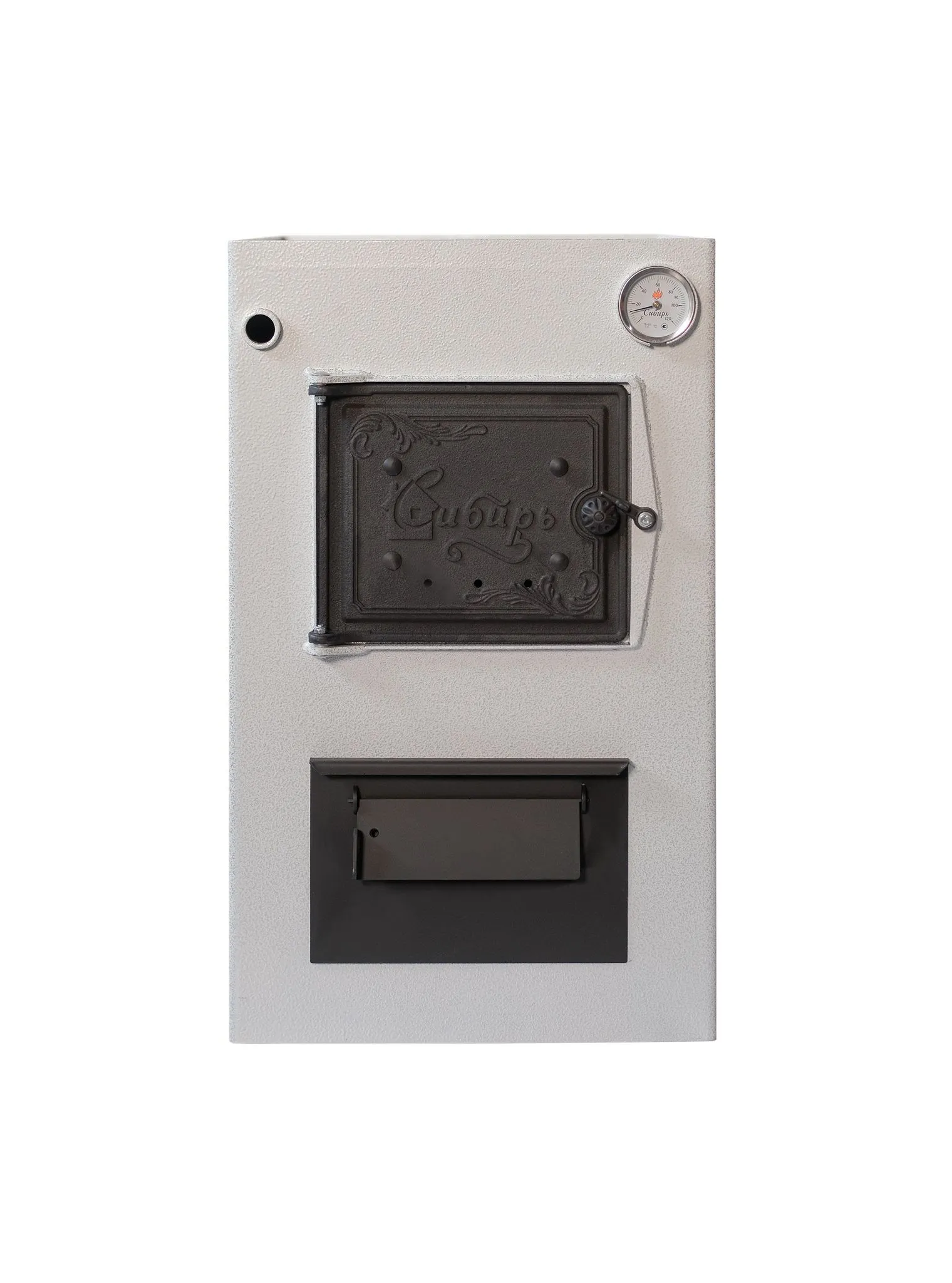

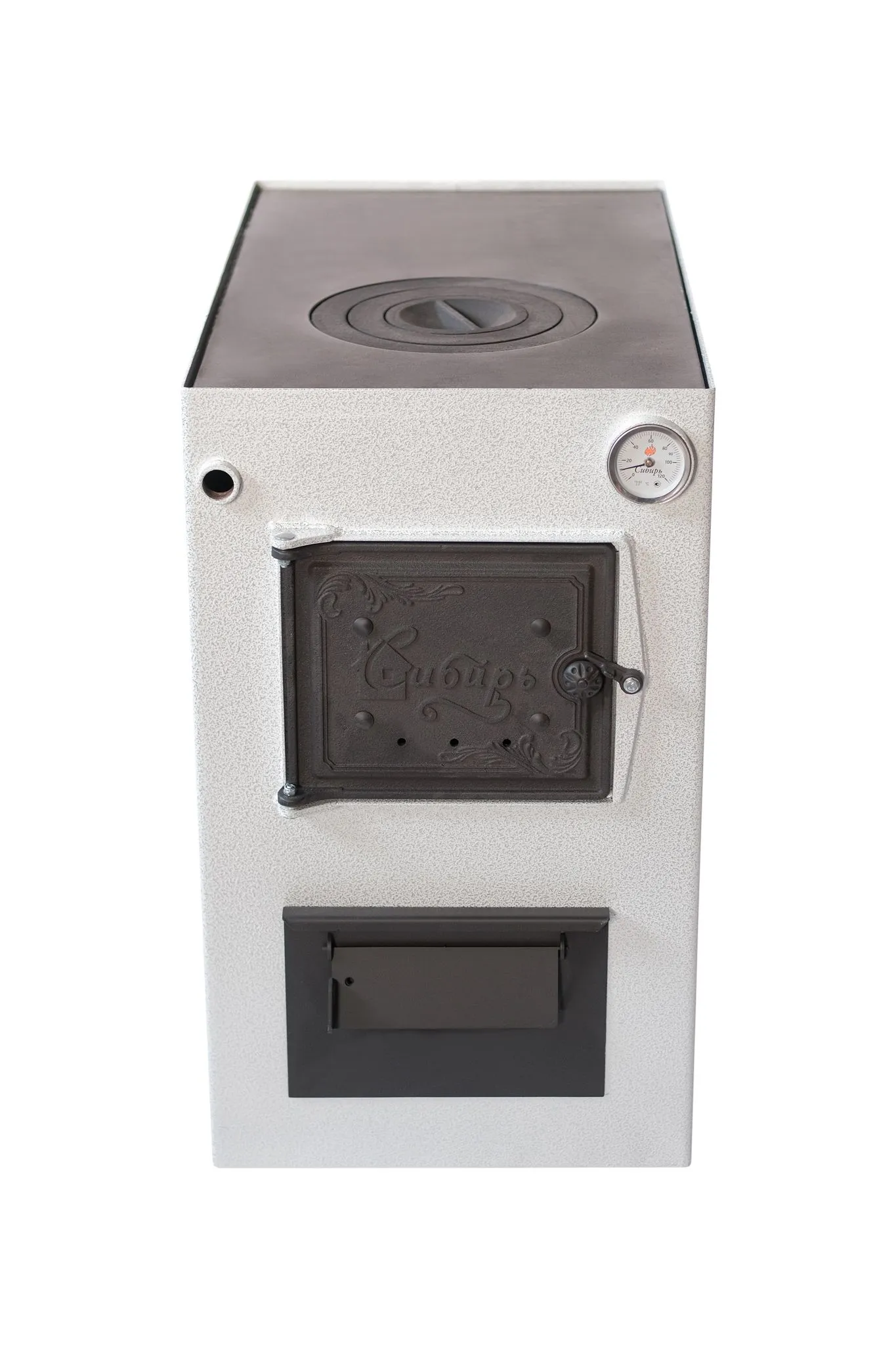

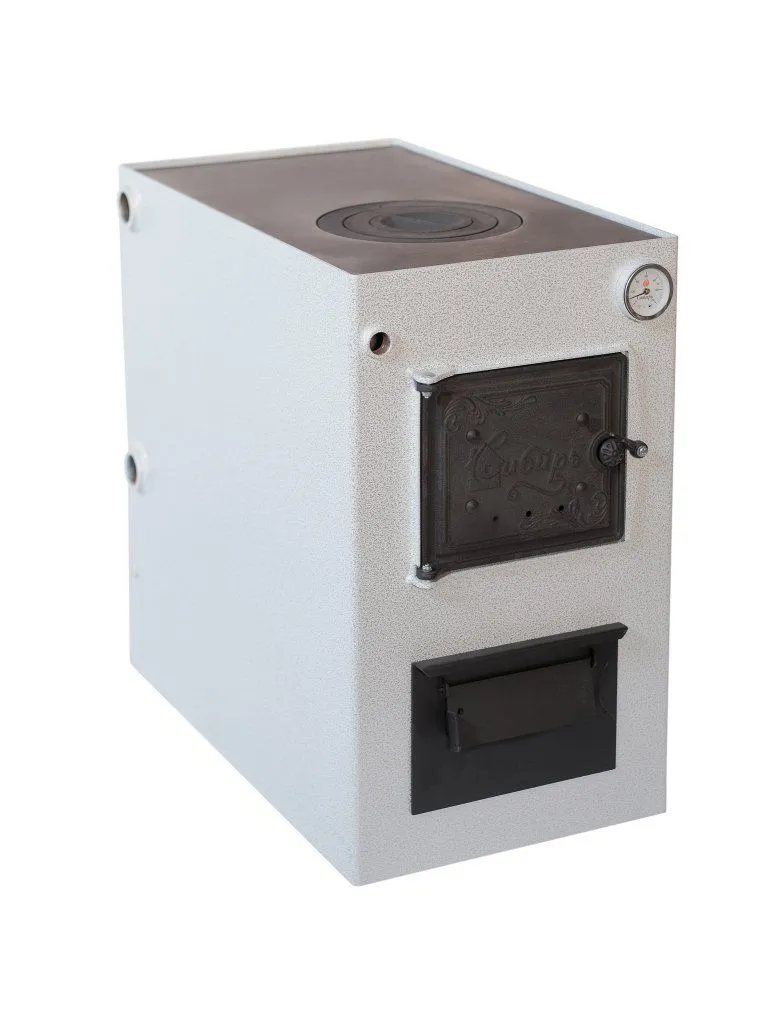

Твердотопливный котёл Cибирь КВО 15 кВт


  • Производитель: НМК
  • Страна-производитель: Россия
  • Гарантийный срок, мес.: 12
  • Вес Брутто (ориентировочный), кг: 114
  • Вес Нетто, кг: 109
  • Все характеристики
35 400 ₽
В наличии
Рассчитать доставку


Описание твердотопливного котла Cибирь КВО 15 кВт

Котёл водяного отопления "Сибирь КВО" 15 кВт представляет собой универсальный отопительный прибор, предназначенный для отопления загородных домов и других помещений площадью до 150 м Именно этот котел является первенцем, среди своих собратьев семейства КВО

С введения этого котла в серию начал свое динамичное развитие завод "НМК".

Котёл "Сибирь КВО" 15 кВт функционирует на твердом топливе: дрова, прессованные брикеты, уголь и предназначен для систем отопления загородных домов, оборудованных  водяным отоплением с естественной или принудительной циркуляцией.

Инженеры завода "НМК" рекомендуют устанавливать данный котел в открытую систему отопления с рабочим давлением не более 1 Бар.

Котёл "Сибирь КВО" 15 кВт является котлом с универсальным расположением элементов подключения к системе отопления. На данный котел также возможно установить автоматический регулятор тяги

Котёл "Сибирь КВО" 15 кВт является демократичным и доступным вариантом для отопления: надежность в эксплуатации и возможность использовать его в качестве печи для приготовления пищи, делают его удобным и многофункциональным котлом. Мы постарались учесть Ваши пожелания и объединить все лучшее в данном котле и совместить функциональные характеристики с надежностью.

Основные преимущества отопительного котла Cибирь КВО 15 кВт

  • 01 Компактность

    габариты котла позволяют установить его в практически любые помещения

  • 02 Экономичность

    специально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива, при этом стальную плиту можно использовать для приготовления пищи и подогрева воды

  • 03 Удобство и простота в эксплуатации

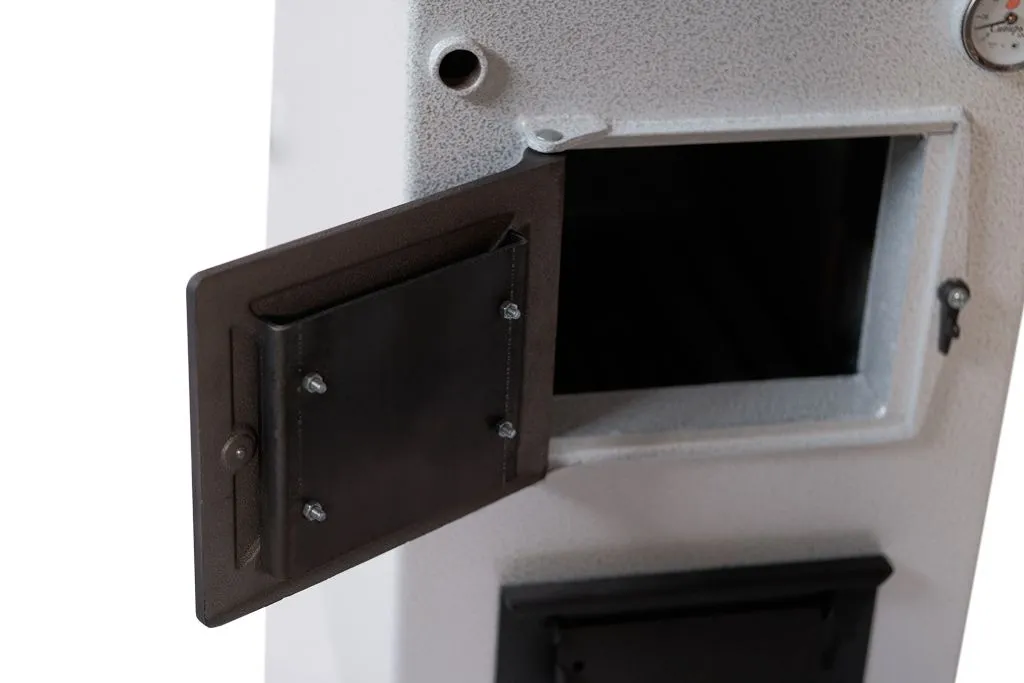

    Большие размеры дверки позволяют быстро загрузить и разжечь дрова. Через большие чугунные конфорки плиты можно загружать уголь из ведра. Большая топочная камера позволяет использовать дрова длиной до 60 см

  • 04 Информативность

    температуру воды в котле показывает биметаллический термометр, встроенный в корпус

  • 05 Использование блока ТЭНов

    Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления

  • 06 Долговечность

    бесперебойная работа котла гарантирована в течение десяти лет. Прочное полимерное покрытие защищает котел от ржавчины, царапин, легко моется в процессе эксплуатации

  • 07 Запатентованная конструкция стальной плиты из 12 мм жаропрочной стали

    увеличивает срок ее службы до 10 лет в отличии от чугунного аналога

  • 08 Технологичность

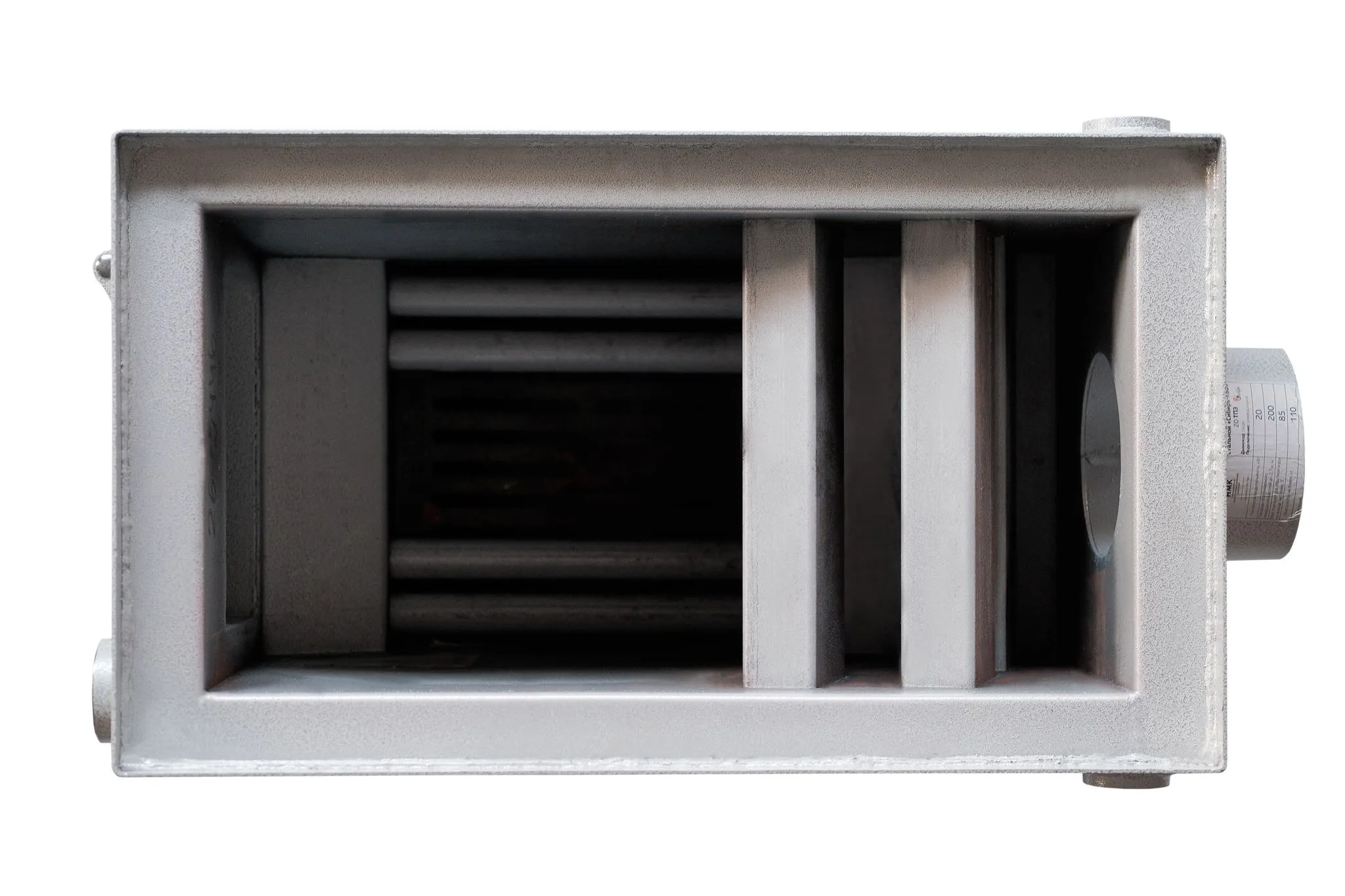

    за счет внедрения водонаполненного колосника достигнута максимальная теплоотдача носителю и увеличена скорость передачи тепла в систему;

  • 09 Инновационность

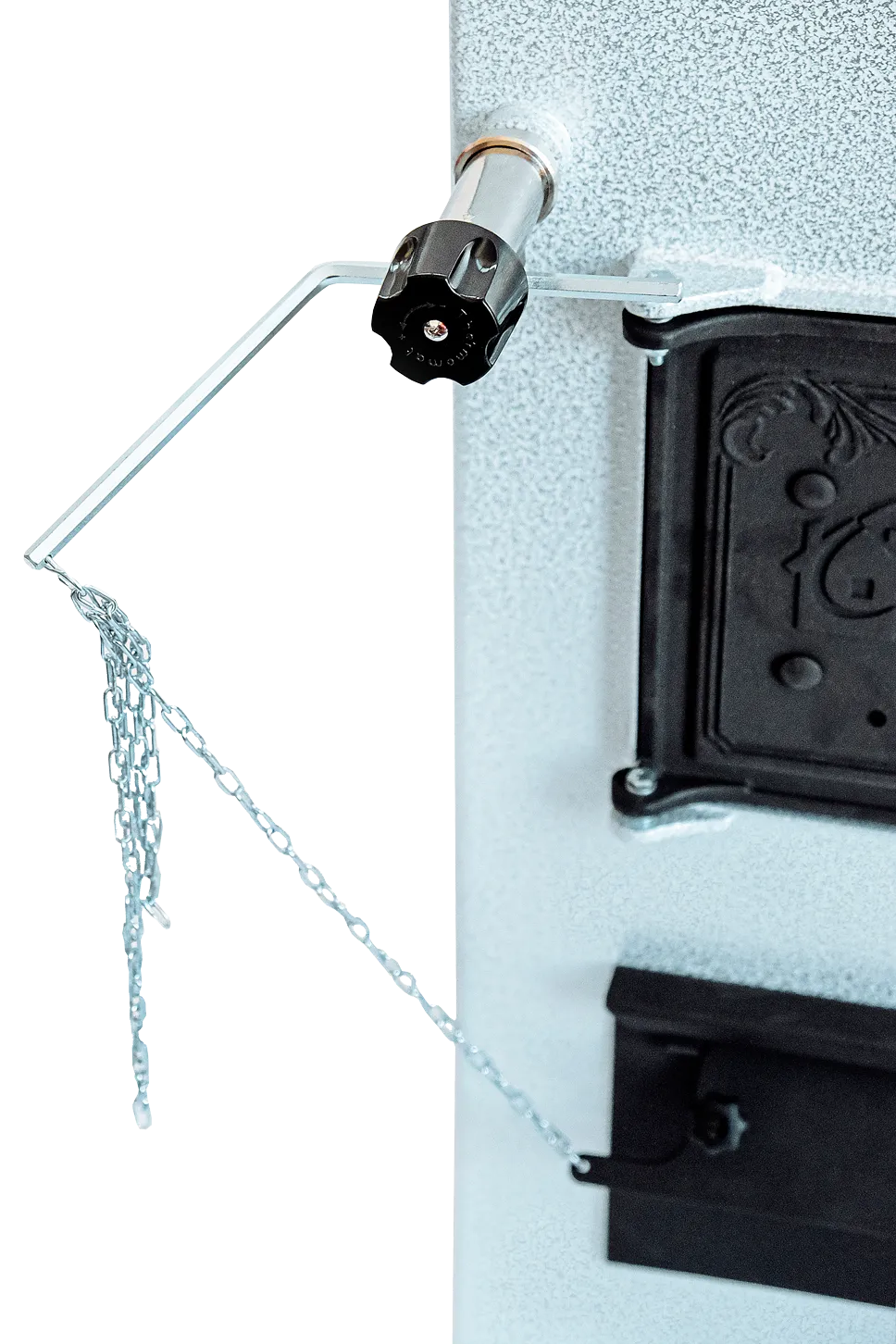

    предусмотрена возможность установки регулятора тяги, как дополнительная опция.



Характеристики угольного котла Cибирь КВО 15 кВт

Номинальная мощность

кВт

15

Рабочее давление воды в котле

Бар

2

Мощность блока ТЭНов

кВт

3-6

Напряжение питания ТЭНов

 В

220

Площадь отапливаемого помещения

м²

До 150

Максимальная температура воды на выходе

°с

85

Диаметр дымохода

мм

150

Ширина(В)

мм

420

Высота(Н)

мм

700

Длина(L)

мм

720

Масса котла Нетто

кг

109

Масса котла Брутто

кг

114

Варочная плита

Есть

Вид используемого топлива

Уголь, дрова, брикеты

Глубина топочной камеры

мм

600

Объем топочной камеры

л

68,3

Размер топочной дверцы ( Ш х В)

мм

270 х 220

Объем водяного контура

л

45

Подключение отопительного контура

Универсальное

Резьба под блок ТЭН

мм

G 1 1/4"

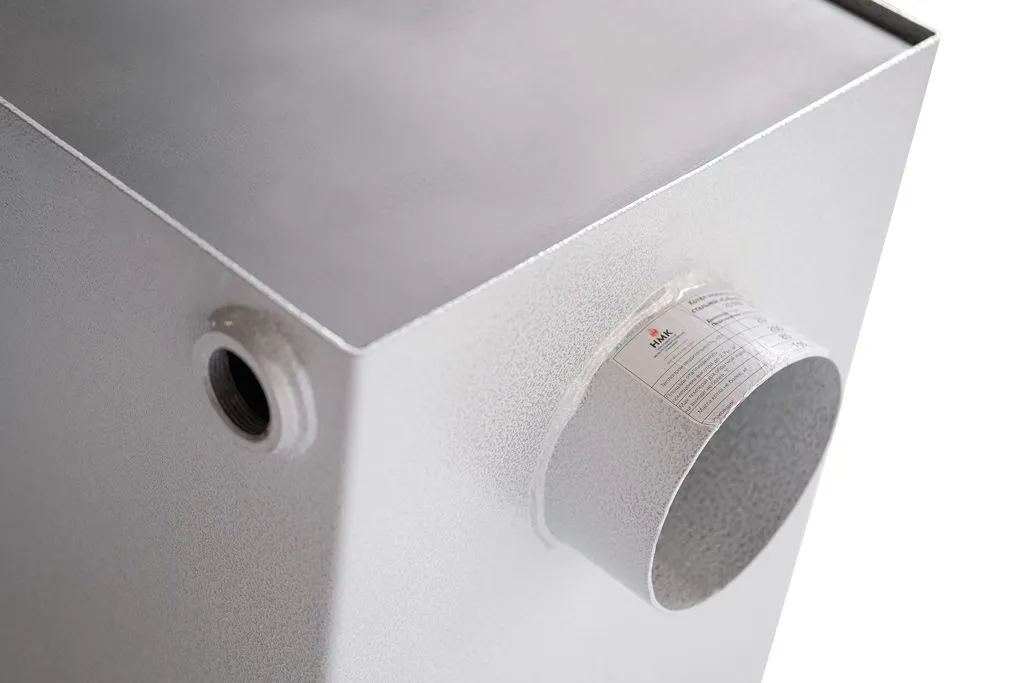

Выход дымохода

Сзади

Рекомендованная высота дымохода

мм

6000

Марка стали

Ст.3 СП 5

Толщина стали

мм

3

КПД

%

75

* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.

** Допустимое отклонение значений + / - 5%.



Устройство и размеры котла для отопления Сибирь КВО 15 кВт

Устройство Сибирь КВО 10.png


Рисунок 1. Устройство котла.

    1 - Корпус; 2 - топочная камера; 3 - патрубок для подключения обратки G 1 ¼’’ или установки блока тэн; 4 - зольник; 5 - водонаполненный колосник; 6 - чугунный колосник; 7 - дверца зольника; 8 - заслонка; 9 - рычаг заслонки для подключения регулятора тяги; 10 - рукоятка для ручной настройки тяги; 11 - топочная дверца; 12 - регулятор тяги* (в комплект поставки не входит); 13 - термометр; 14 - кружок для загрузки топлива; 15 - варочная плита; 16 - водотрубная решетка; 17 - патрубок подачи

Габариты Сибирь КВО 15.png

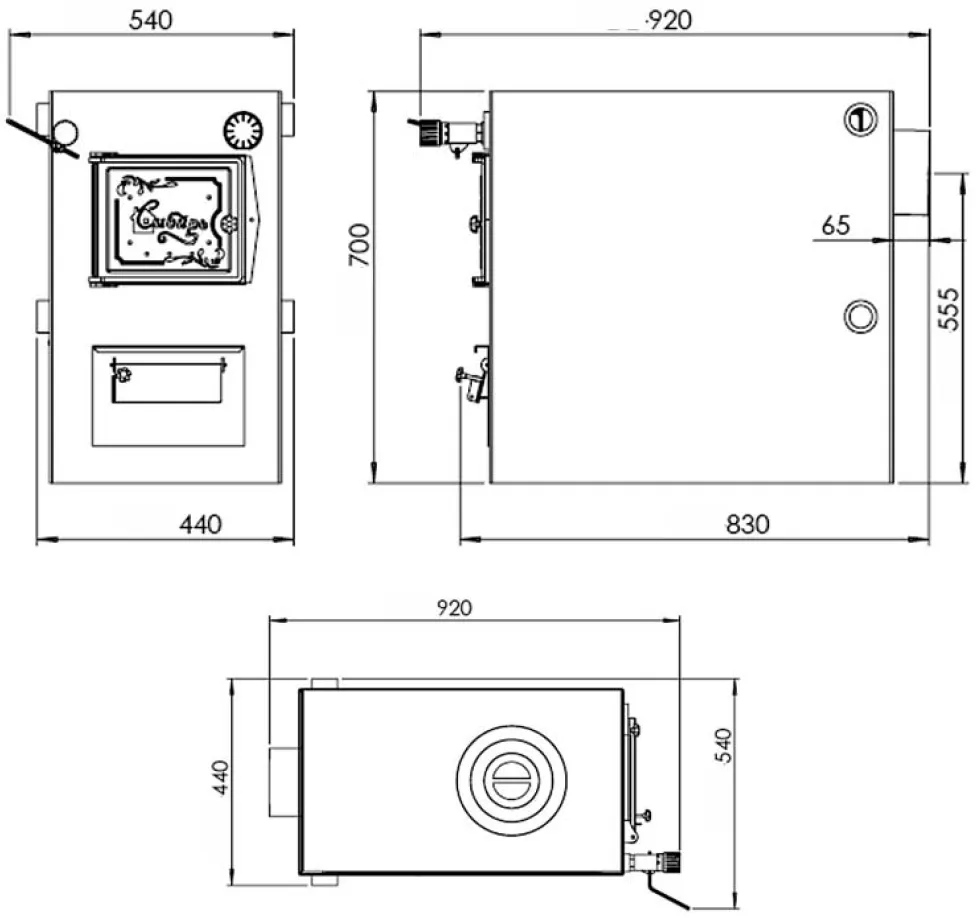

Рисунок 2. Габаритные размеры котла.

Монтаж Сибирь КВО 10.png

Рисунок 3. Монтаж котла.


Примеры схем подключения котла
Подключение Сибирь КВО 8.png

Рисунок 4. Схема подключения котла к системе с принудительной циркуляцией теплоносителя

1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – кран подачи; 6 – группа безопасности 1 Мпа; 7 – насос; 8 – фильтр сетчатый; 9 – бак расширительный открытого типа; 10 – кран подпитки системы водой; 11 – шибер поворотный; 12 – тройник ревизия; 13 – дымоход; 14 – кран дренажа

Подключение с Сибирь КВО 8.png

Рисунок 5. Схема подключения котла к системе с конвективной самоточной циркуляцией теплоносителя

1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – бак расширительный открытого типа; 6 – кран подпитки системы водой; 7 - кран дренажа; 8 - шибер поворотный; 9 - тройник ревизия; 10 – дымоход; 11 - группа безопасности 1 Мпа.

Комплект поставки

Котел «Сибирь КВО-Д» в сборе

1 шт

Чугунный колосник

1 шт

Термодатчик

1 шт

Зольный ящик

1 шт

Заглушка 1 G 1 1/4

2 шт

Заглушка 2 G 3/4

1 шт

Ножки

4 шт

Инструкция по монтажу и эксплуатации

1 шт

Видеообзор:


Производитель
НМК
Страна-производитель
Россия
Гарантийный срок, мес.
12
Вес Брутто (ориентировочный), кг
114
Вес Нетто, кг
109
Виды твердого топлива
Дрова / Уголь / Брикеты / Антрацит / Кокс / Кора / Торф / Щепки
Номинальная мощность, кВт
15
Тип топлива
Твердое / Электрическое
Коэффициент полезного действия (КПД), %
75
Материал топки
Сталь Ст.3СП5
Толщина материала топки, мм
3
Длина дымохода не менее, м
6
Высота, мм
700
Ширина, мм
420
Глубина, мм
720
Диаметр дымохода, мм
150
Минимальная площадь отапливаемого помещения, м²
100
Максимальная площадь отапливаемого помещения, м²
150
Объем топочной камеры, л
68,3
Глубина топочной камеры, мм
600
Минимальный объем отапливаемого помещения, м3
270
Присоединение патрубка подачи, G''
1 1/4
Присоединение патрубка обратки, G''
1 1/4
Максимальный объем отапливаемого помещения, м3
405
Наличие варочной плиты
Да
Минимальная температура теплоносителя, °С
1
Максимальная температура теплоносителя, °С
85
Количество конфорок, шт
1
Минимальное рабочее давление системы отопления, бар
0,1
Расположение выхода дымохода
Сзади
Максимальное рабочее давление системы отопления, бар
2
Форма дымоходного патрубка
Круглый
Теплоноситель
Вода
Дополнительный теплоноситель
Антифриз
Присоединение ТЭНБ, G''
1 1/4
Мощность ТЭНБ, кВт
3; 4; 5; 6
Присоединение регулятора тяги, G''
3/4
Материал варочной плиты
Сталь
Толщина варочной плиты, мм
12
Объем теплоносителя в котле, л
46
Встроенный термометр
Есть
Полуавтоматический / Возможность установки комплекта автоматики
Да
Чугунные колосники
Есть
Возможность установки ТЭНБ
Да
Возможность установки регулятора тяги
Да
