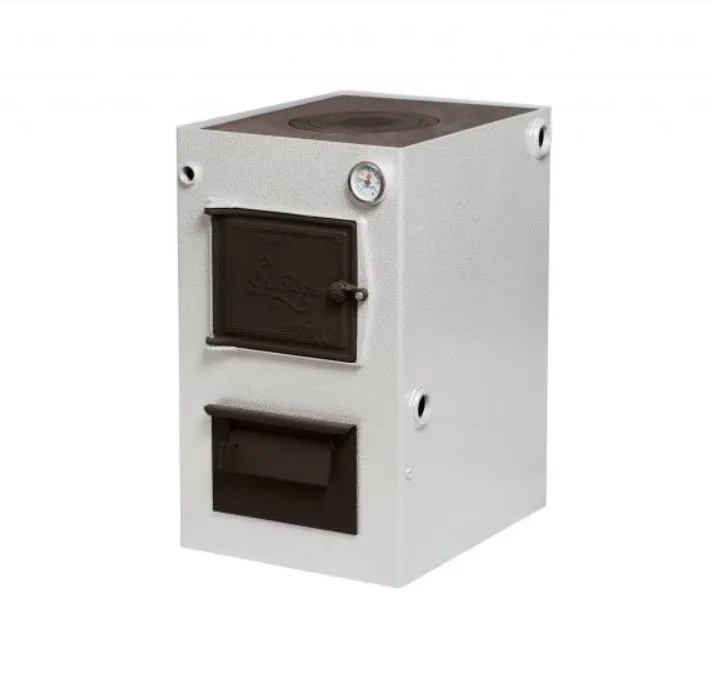

Твердотопливный котёл Сибирь КВО 10 кВт
Данный котёл функционирует на твёрдом топливе: дрова, прессованные брикеты, уголь и способен отапливать загородные дома площадью до 100 м2 оборудованных системами водяного отопления с естественной или принудительной циркуляцией.
Описание твердотопливного котла Сибирь КВО 10
Твердотопливный котёл "Сибирь КВО" 10 кВт - это пионер в линейке котлов с варочной поверхностью, в котором предусмотрена возможность установки автоматического регулятора тяги подачи воздуха.
Данный котёл функционирует на твёрдом топливе: дрова, прессованные брикеты, уголь и способен отапливать загородные дома площадью до 100 м2 оборудованных системами водяного отопления с естественной или принудительной циркуляцией.
Основные преимущества отопительного котла Сибирь КВО 10 кВт
- 01 Компактность
габариты котла позволяют установить его в практически любые помещения;
- 02 Экономичность
специально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива, при этом стальную плиту можно использовать для приготовления пищи и подогрева воды;
- 03 Простота монтажа
для повышения удобства монтажа котла и подключения его к системе отопления, котлы выпускаются в различных вариантах выхода дымохода и патрубков «подачи» и «обратки» воды;
- 04 Удобство и простота в эксплуатации

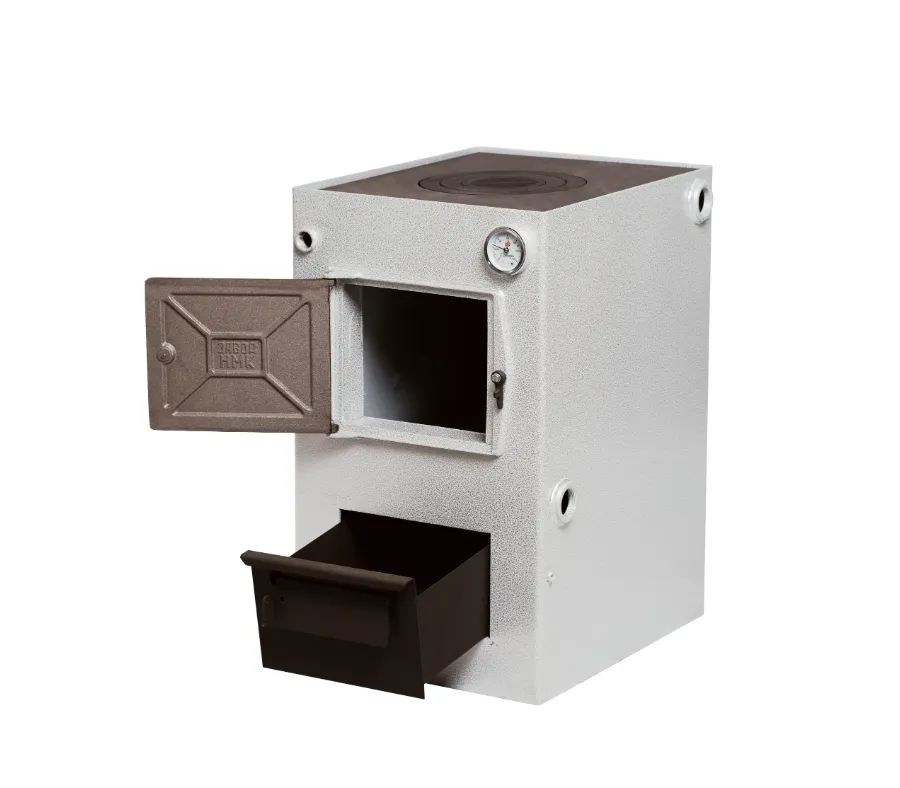

Большие размеры дверки позволяют быстро загрузить и разжечь дрова. Через большие чугунные конфорки плиты можно загружать уголь из ведра. Большая топочная камера позволяет использовать дрова длиной до 40 см;
- 05 Информативность

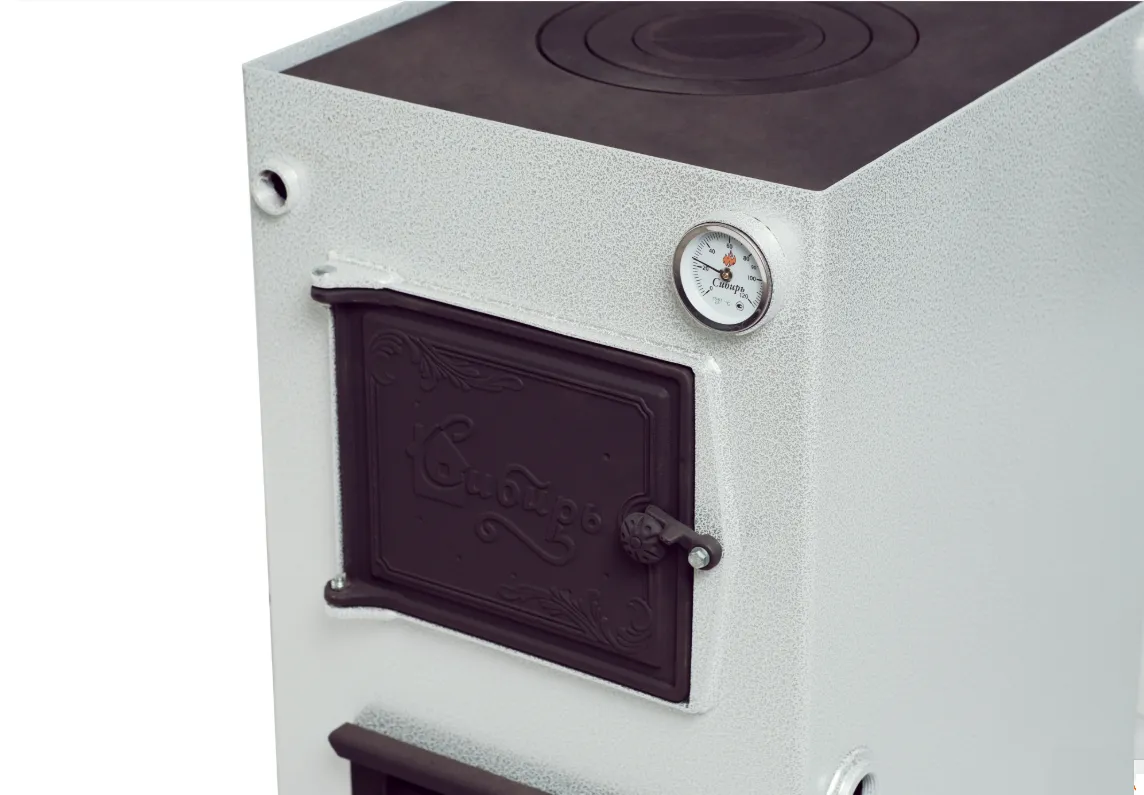

температуру воды в котле показывает биметаллический термометр, встроенный в корпус;
- 06 Использование блока ТЭНов
Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления;
- 07 Долговечность
бесперебойная работа котла гарантирована в течение десяти лет. Прочное полимерное покрытие защищает котел от ржавчины, царапин, легко моется в процессе эксплуатации;

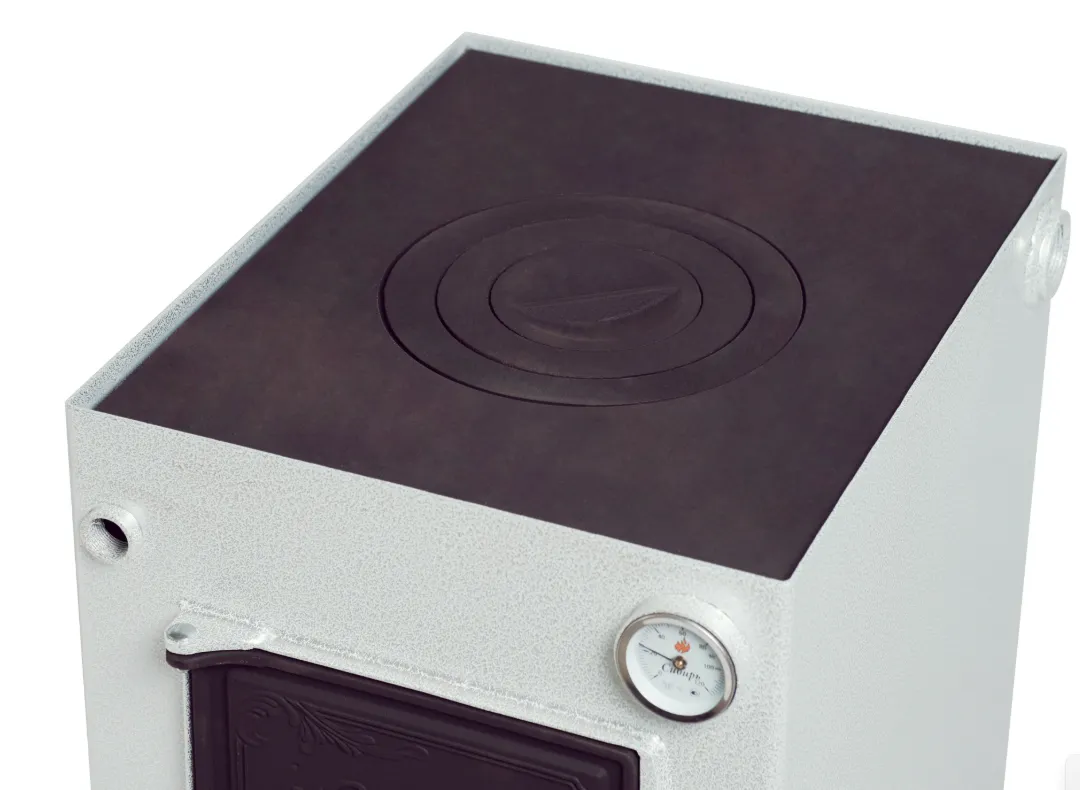

- 08 Запатентованная конструкция стальной плиты из 12 мм жаропрочной стали
увеличивает срок ее службы до 10 лет в отличии от чугунного аналога;
- 09 Технологичность
за счет внедрения водяного колосника достигнута максимальная теплоотдача носителю и увеличена скорость передачи тепла в систему;
- 10 Инновационность
предусмотрена возможность установки регулятора тяги, как дополнительная опция.
Характеристики угольного котла Сибирь КВО 10 кВт
|
Номинальная мощность |
кВт |
10 |
|
Рабочее давление воды в котле |
Бар |
2 |
|
Мощность блока ТЭНов |
кВт |
3 |
| Напряжение питания ТЭНов | В | 220 |
|
Площадь отапливаемого помещения |
м² |
До 100 |
|
Максимальная температура воды на выходе |
°с |
95 |
|
Диаметр дымохода |
мм |
150 |
|
Ширина(В) |
мм |
540 |
|
Высота(Н) |
мм |
700 |
|
Длина(L) |
мм |
720 |
|
Масса котла Нетто |
кг |
87 |
|
Масса котла Брутто |
кг |
92 |
|
Варочная плита |
Есть |
|
|
Вид используемого топлива |
Уголь, дрова, брикеты |
|
|
Глубина топочной камеры |
мм |
400 |
|
Объем топочной камеры |
л |
43,7 |
|
Размер топочной дверцы ( Ш х В) |
мм |
270 х 220 |
|
Объем водяного контура |
л |
33 |
|
Подключение отопительного контура |
Универсальное |
|
|
Резьба под блок ТЭН |
мм |
G 1 1/4" |
|

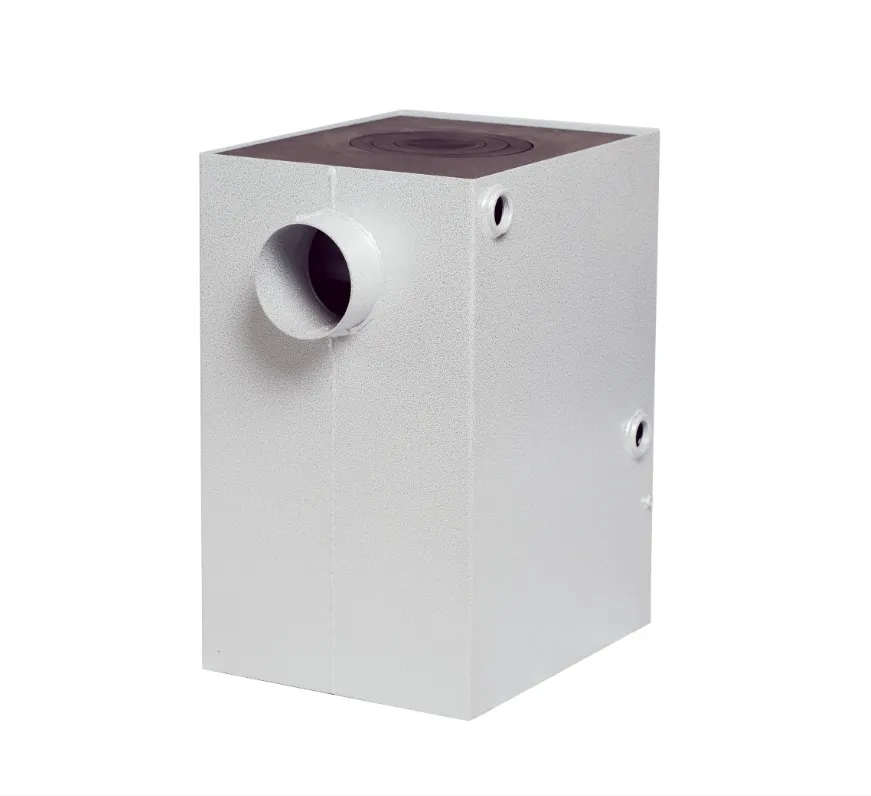

Выход дымохода |
Сзади |
|
|
Рекомендованная высота дымохода |
мм |
5000 |
|
Марка стали |
Ст.3 СП 5 |
|
|
Толщина стали |
мм |
3 |
|
КПД |
% |
85 |
** Допустимое отклонение значений + / - 5%.
Устройство и размеры котла для отопления Сибирь КВО 10 кВт

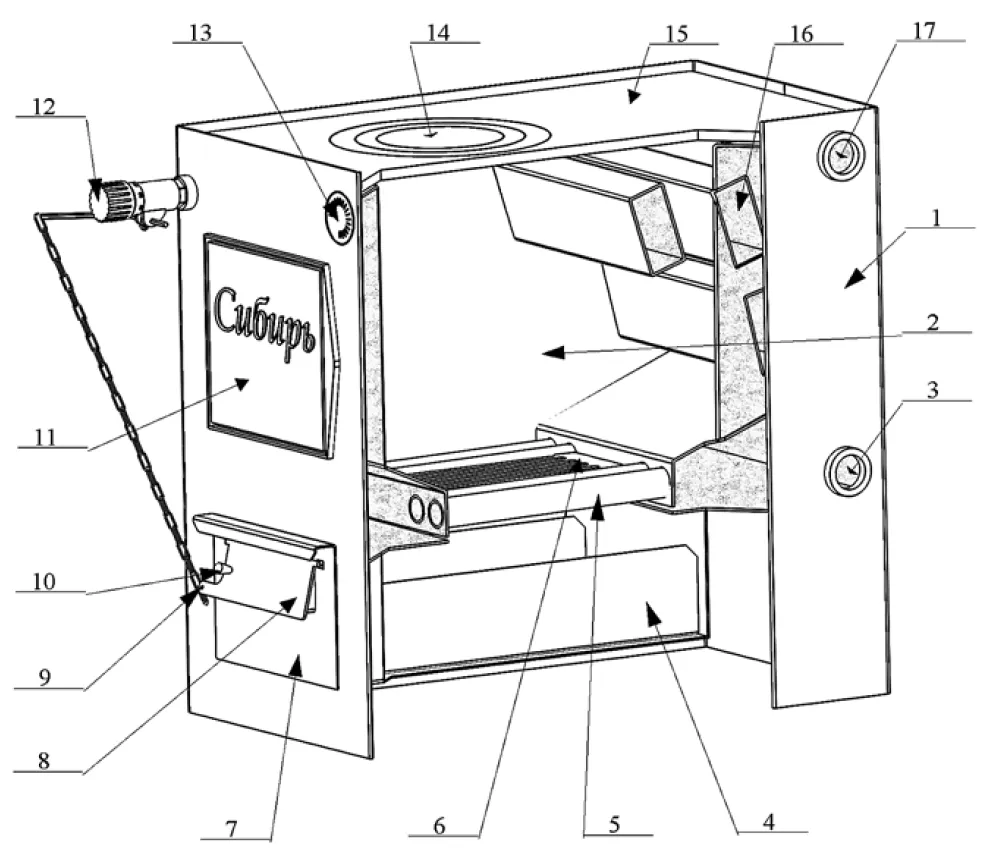

Рисунок 1. Устройство котла на примере модели Сибирь КВО - 10 кВт.
1 - Корпус; 2 - топочная камера; 3 - патрубок для подключения обратки G 1 ¼’’ или установки блока тэн; 4 - зольник; 5 - водонаполненный колосник; 6 - чугунный колосник; 7 - дверца зольника; 8 - заслонка; 9 - рычаг заслонки для подключения регулятора тяги; 10 - рукоятка для ручной настройки тяги; 11 - топочная дверца; 12 - регулятор тяги* (в комплект поставки не входит); 13 - термометр; 14 - кружок для загрузки топлива; 15 - варочная плита; 16 - водотрубная решетка; 17 - патрубок подачи

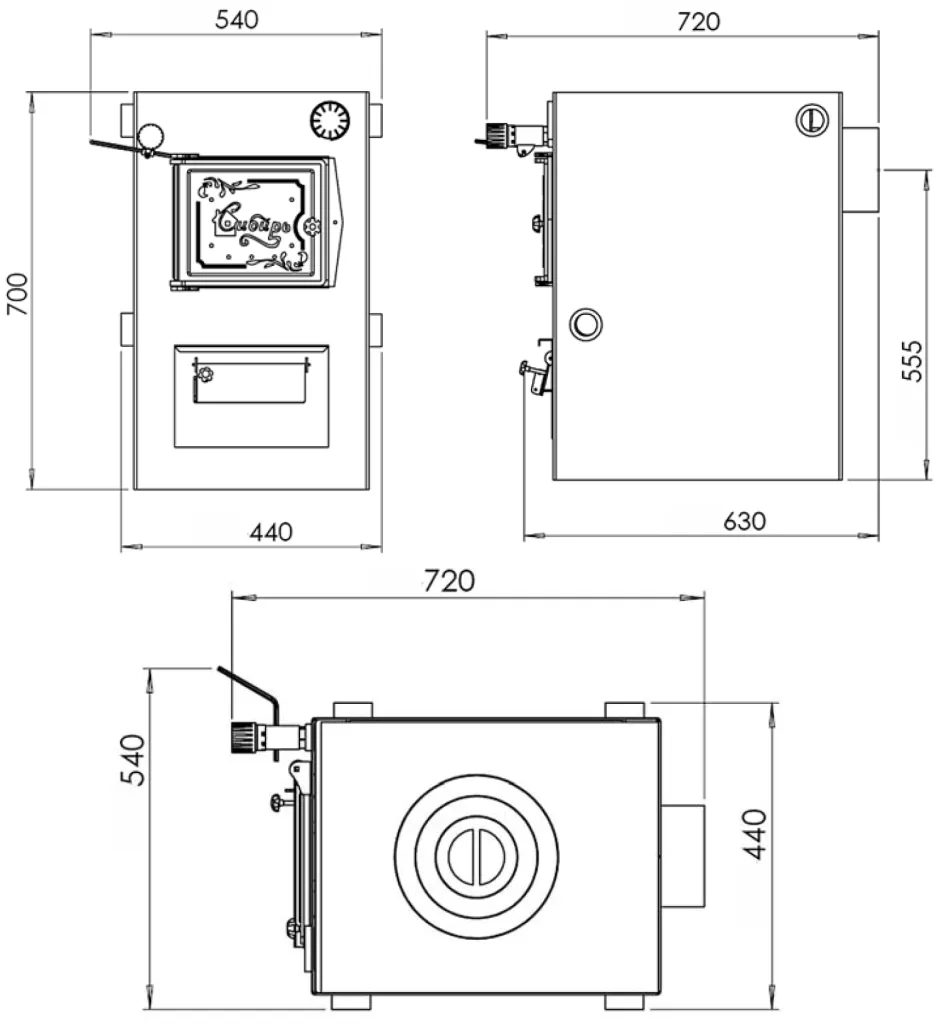

Рисунок 2. Габаритные размеры котла.

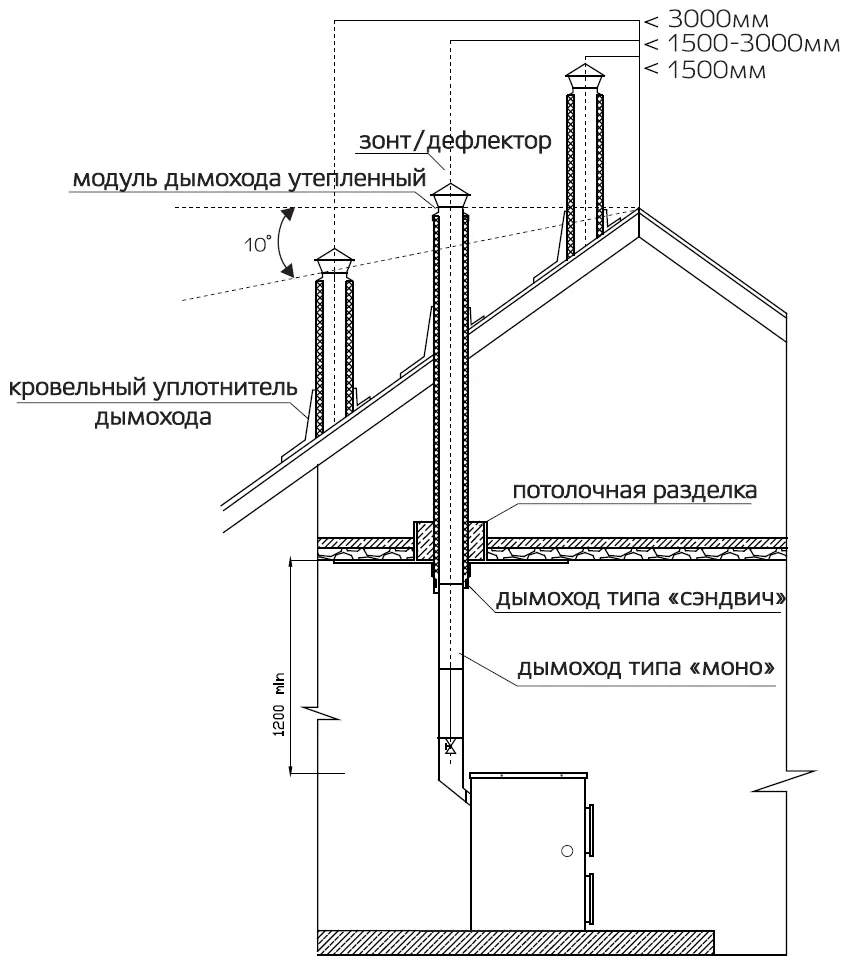

Рисунок 3. Монтаж котла.
Примеры схем подключения котла

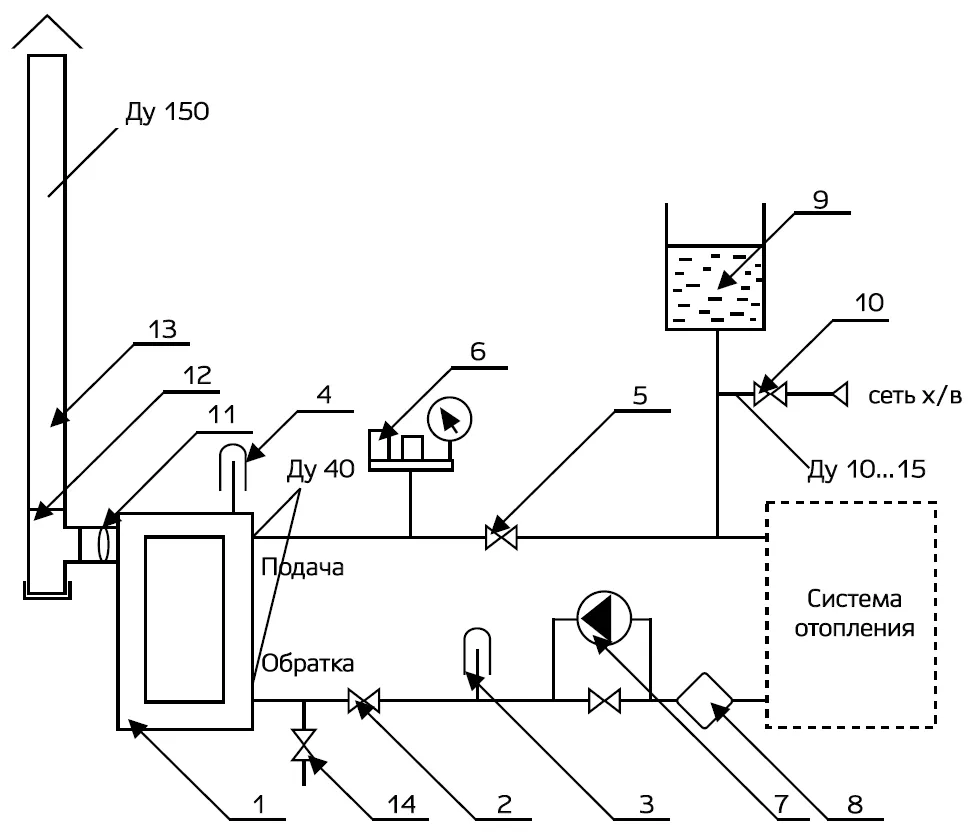

Рисунок 4. Схема подключения котла к системе с принудительной циркуляцией теплоносителя
1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – кран подачи; 6 – группа безопасности 1 Мпа; 7 – насос; 8 – фильтр сетчатый; 9 – бак расширительный открытого типа; 10 – кран подпитки системы водой; 11 – шибер поворотный; 12 – тройник ревизия; 13 – дымоход; 14 – кран дренажа

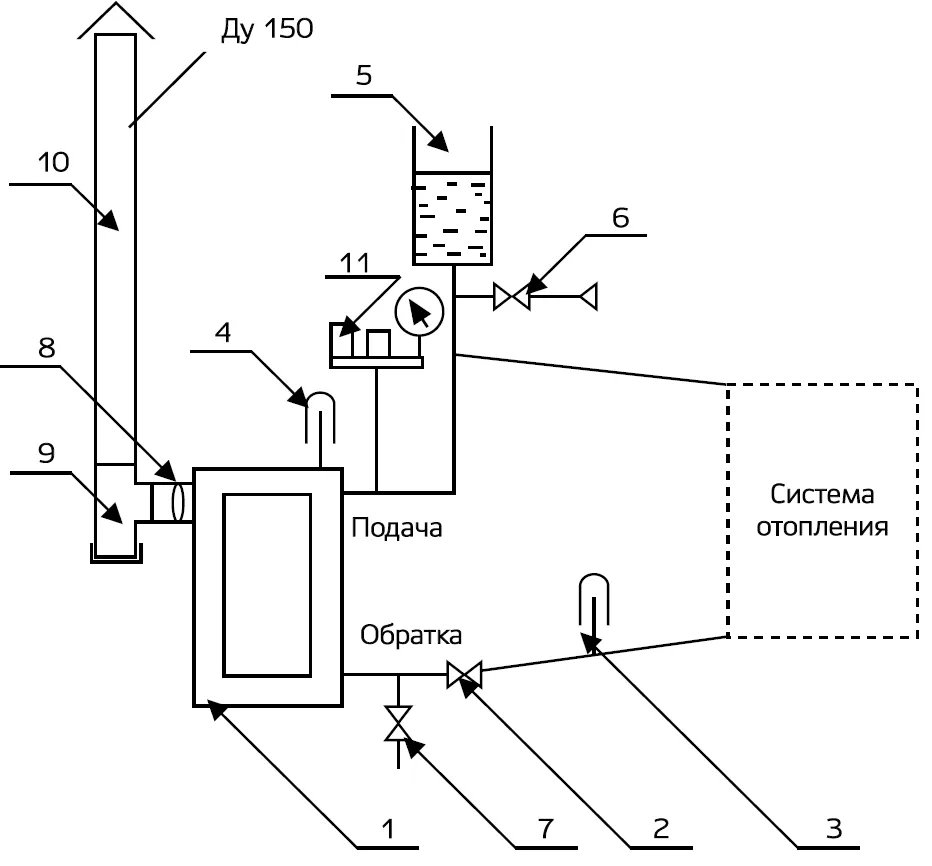

Рисунок 5. Схема подключения котла к системе с конвективной самоточной циркуляцией теплоносителя
1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – бак расширительный открытого типа; 6 – кран подпитки системы водой; 7 - кран дренажа; 8 - шибер поворотный; 9 - тройник ревизия; 10 – дымоход; 11 - группа безопасности 1 Мпа.
Комплект поставки
|
Котел «Сибирь КВО-Д» в сборе |
1 шт |
|
Чугунный колосник |
1 шт |
|
Термодатчик |
1 шт |
|
Зольный ящик |
1 шт |
|
Заглушка 1 G 1 1/4 |
2 шт |
|
Заглушка 2 G 3/4
|
1 шт |
|
Ножки |
4 шт |
|
Инструкция по монтажу и эксплуатации |
1 шт |
