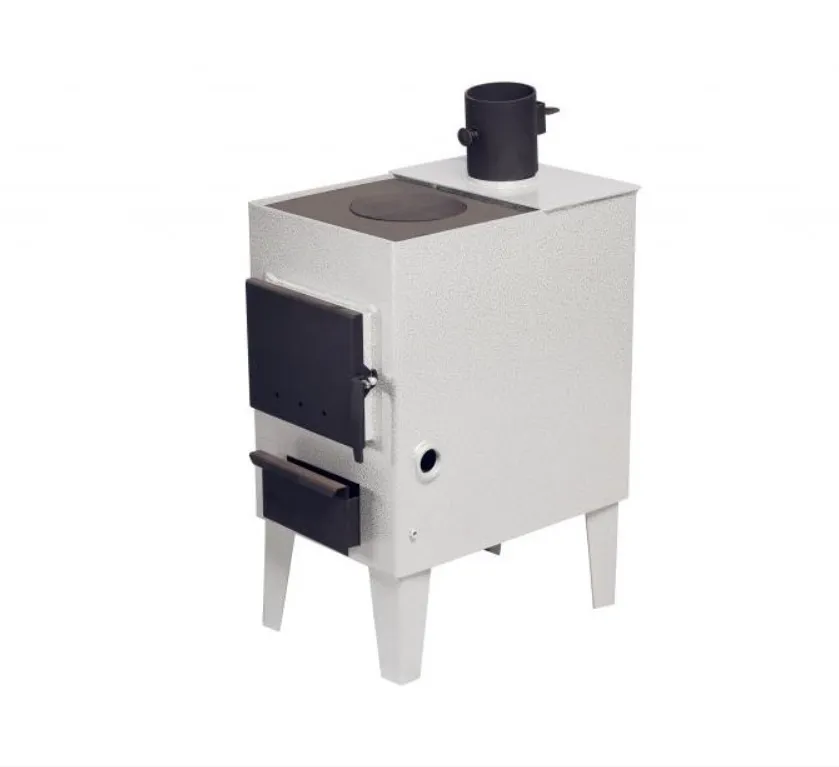

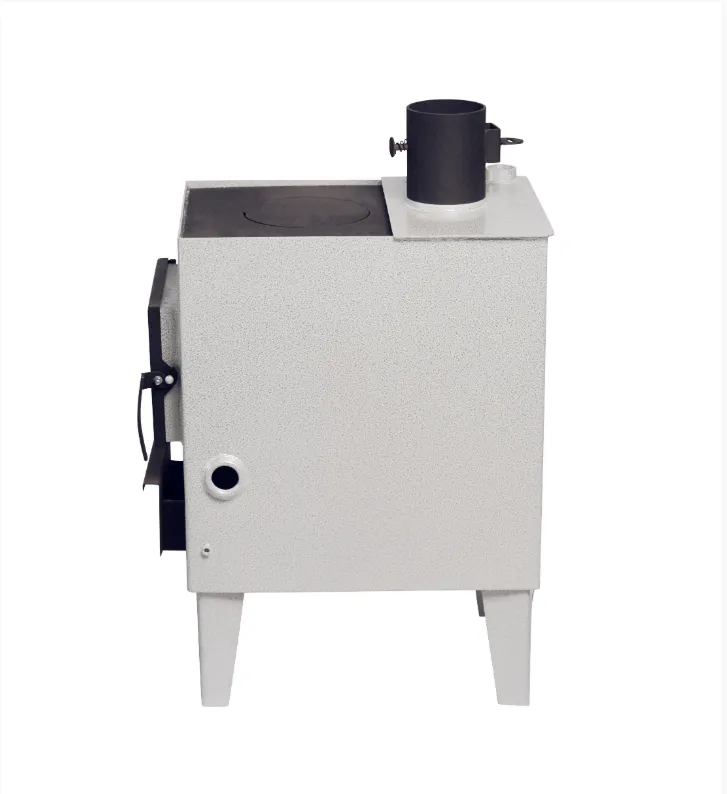

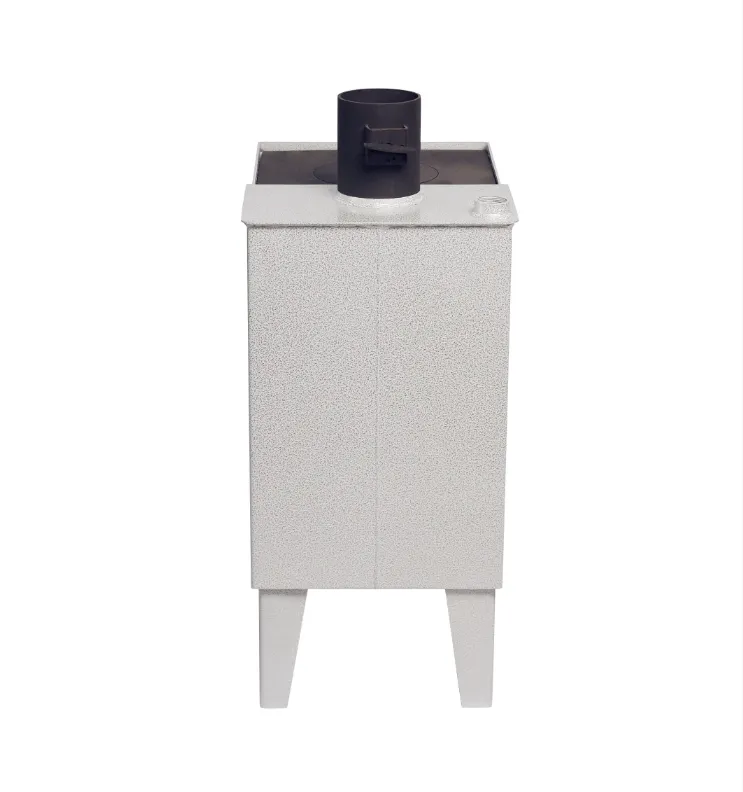

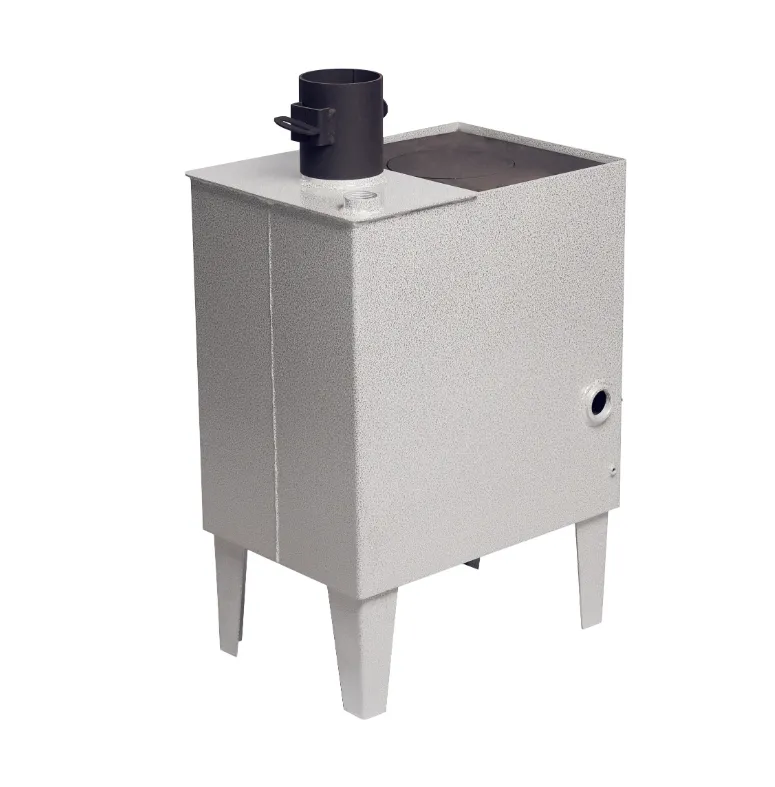

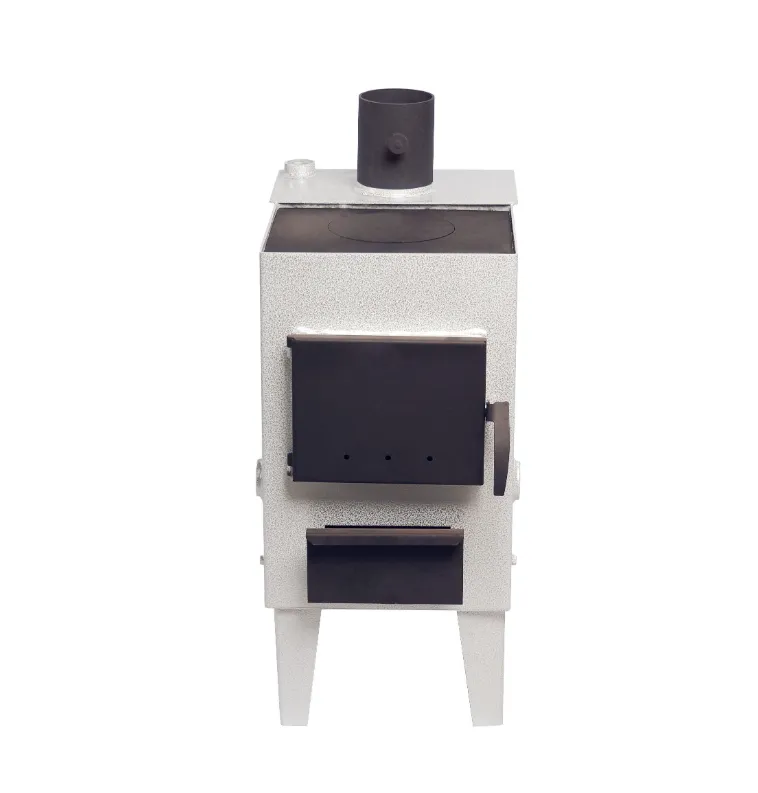

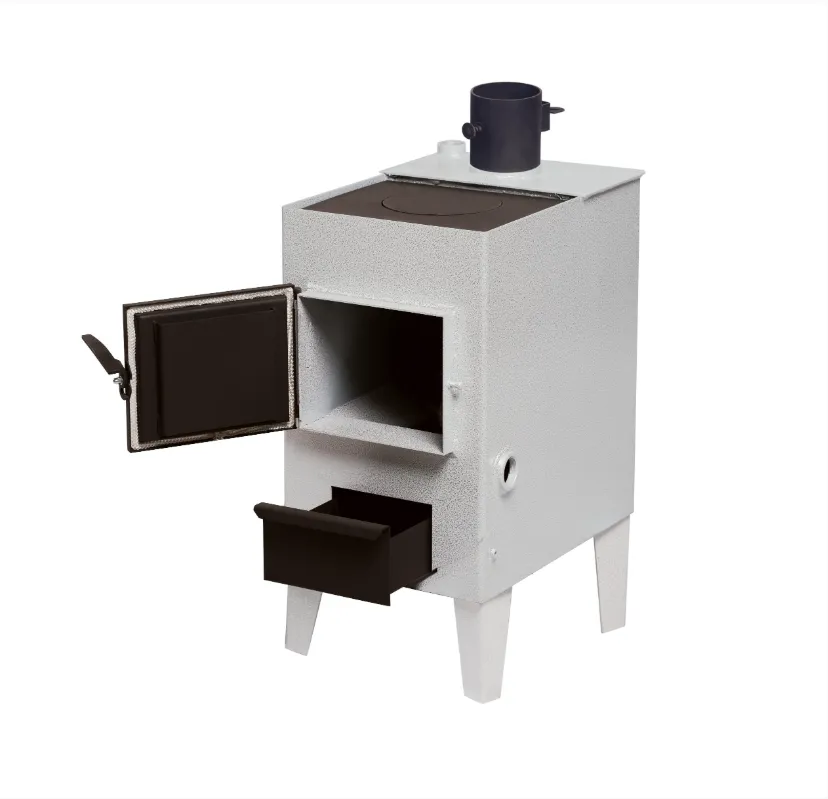

Твердотопливный котёл Сибирь КВО 8 кВт
Описание твердотопливного котла Сибирь КВО 8 кВт
Котёл водяного отопления "Сибирь КВО" мощностью 8 кВт - представляет собой самую доступную модификацию среди котлов линейки с варочной поверхностью.
При всей своей внешней простоте и компактных габаритах, данный котел уступает своим старшим собратьям семейства КВО лишь по мощности. Он также экономичен и надежен, актуален и доступен в условиях ограниченного бюджета.
Котёл "Сибирь КВО" 8 кВтфункционирует на твердом топливе: дрова, прессованные брикеты, уголь и способен отопить загородный дом площадью до 80 м2, оборудованного системой водяного отопления с естественной или принудительной циркуляцией.
При производстве данного котла, конструкторское бюро завода "НМК" постаралось учесть пожелания покупателей и объединить все лучшее в данном котле: совместить функциональные характеристики с надежностью и долговечностью в использовании.
Основные преимущества отопительного котла Сибирь КВО 8 кВт
- 01 Компактность
Габариты котла позволяют установить его в практически любые помещения
- 02 Экономичность
Cпециально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива
- 03 Простота монтажа
Для повышения удобства монтажа котла и подключения его к системе отопления, котел оборудован двухсторонними выходами патрубков «подачи» и «обратки»
- 04 Совместимость с любой системой дымохода.

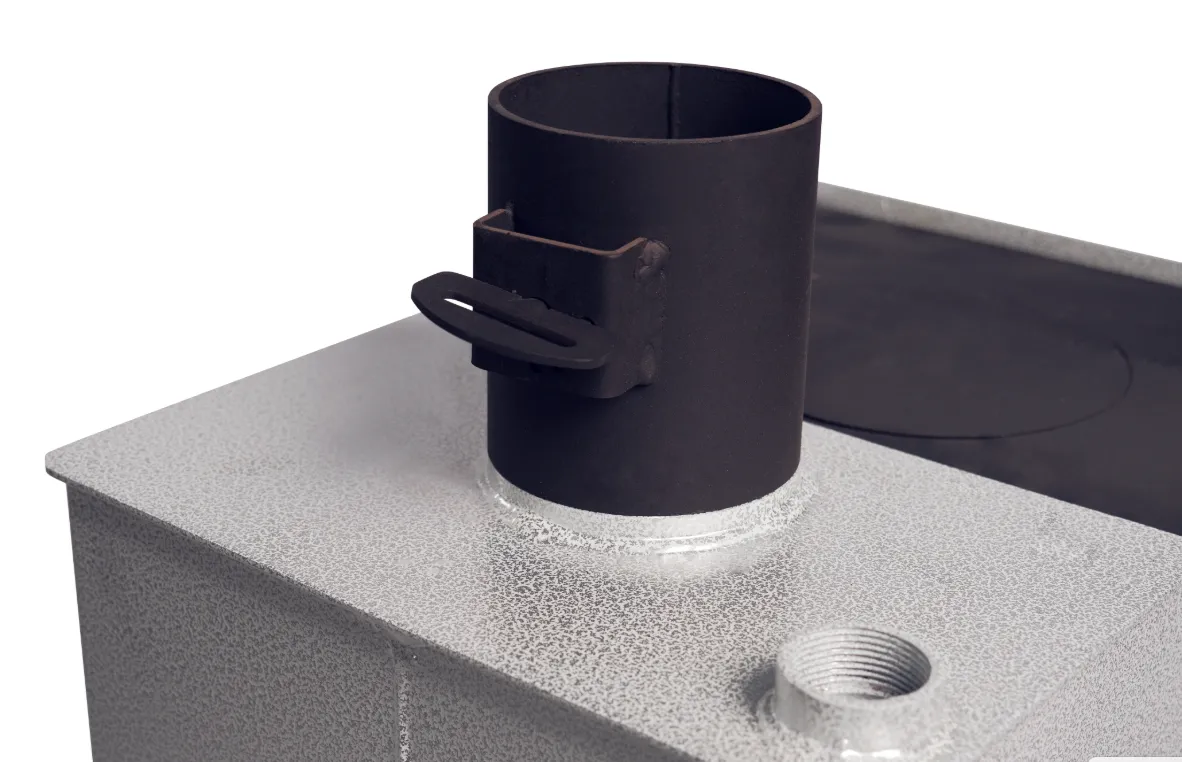

Прямоугольное сечение дымохода удобно как при встраивании котла в кирпичную трубу, так и при переходе на круглую трубу типа «сэндвич» с использованием переходников с шибером
- 05 Удобство и простота в эксплуатации

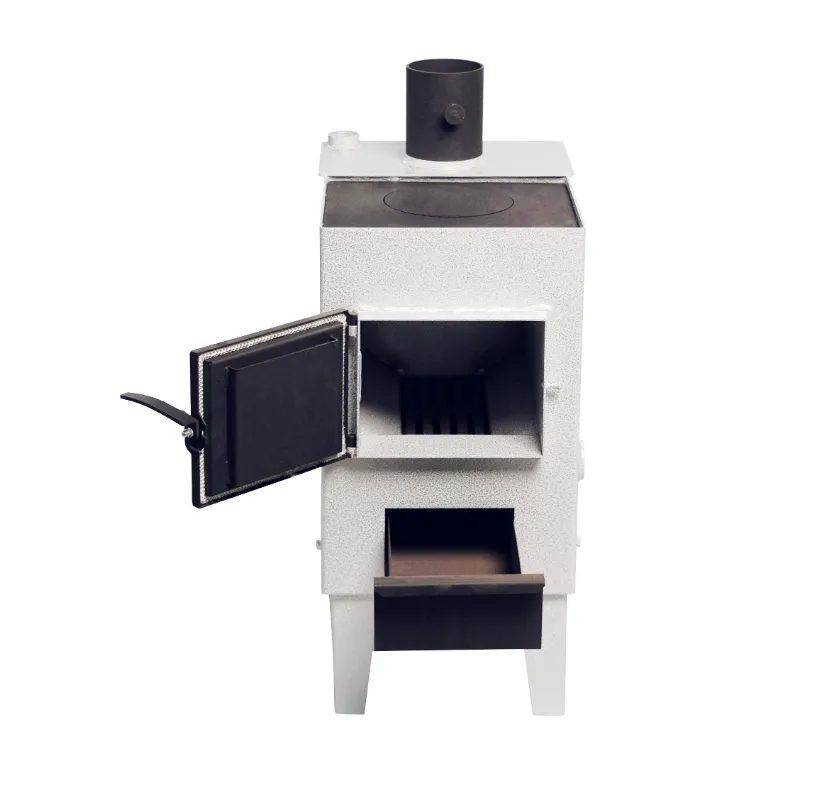

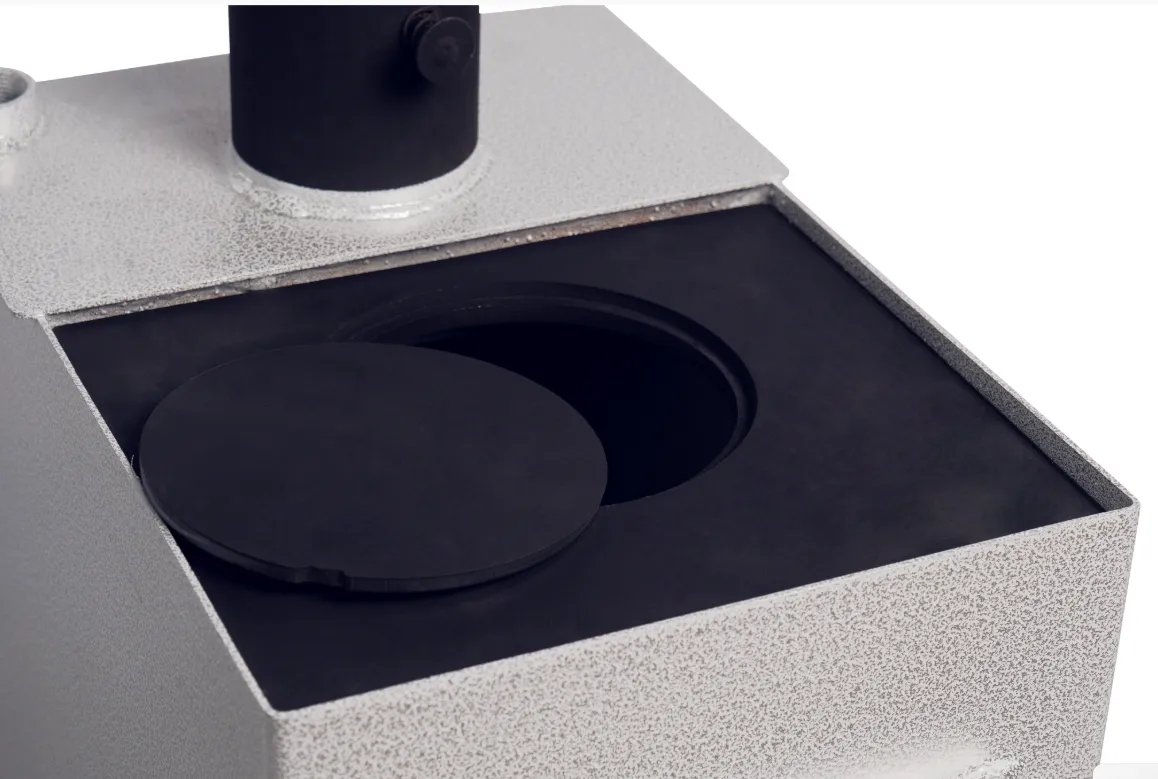

Большие размеры дверки позволяют быстро загрузить и разжечь дрова. Через большие чугунные конфорки плиты можно загружать уголь из ведра. Большая топочная камера позволяет использовать длинные дрова
- 06 Использование блока ТЭНов.
Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления
- 07 Долговечность
бесперебойная работа котла гарантирована в течение десяти лет. Прочное полимерное покрытие защищает котел от ржавчины, царапин, легко моется в процессе эксплуатации. Запатентованная конструкция стальной плиты из 8 мм жаропрочной стали увеличивает срок ее службы до 10 лет в отличии от чугунного аналога
- 08 Технологичность
за счет внедрения водонаполненного колосника достигнута максимальная теплоотдача носителю и увеличена скорость передачи тепла в систему.
Характеристики угольного котла Сибирь КВО 8 кВт
|
Номинальная мощность |
кВт |
8 |
|
Рабочее давление воды в котле |
МПа (кг/см2) |
0,1 (1) |
|
Мощность блока ТЭНов |
кВт |
3 |
| Напряжение питания ТЭНов | В | 220 |
|
Площадь отапливаемого помещения |
м² |
До 80 |
|
Максимальная температура воды на выходе |
°с |
85 |
|
Диаметр дымохода |
мм |
115 |
|
Ширина(В) |
мм |
370 |
|
Высота(Н) |
мм |
550 |
|
Длина(L) |
мм |
520 |
|
Масса котла Нетто |
кг |
63 |
|
Масса котла Брутто |
кг |
65 |
|
Варочная плита |
Есть |
|
|
Вид используемого топлива |
Уголь, дрова, брикеты |
|
|
Глубина топочной камеры |
мм |
400 |
|
Объем топочной камеры |
л |
31,9 |
|
Размер топочной дверцы ( Ш х В) |
мм |
270 х 210 |
|
Объем водяного контура |
л |
29 |
|
Подключение отопительного контура |
Универсальное |
|
|
Резьба под блок ТЭН |
мм |
G 1 1/4" |
|
Выход дымохода |
Сверху |
|
|
Рекомендованная высота дымохода |
мм |
5000 |
|
Марка стали |
Ст.3 СП 5 |
|
|
Толщина стали |
мм |
3 |
|
КПД |
% |
75 |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
** Допустимое отклонение значений + / - 5%.

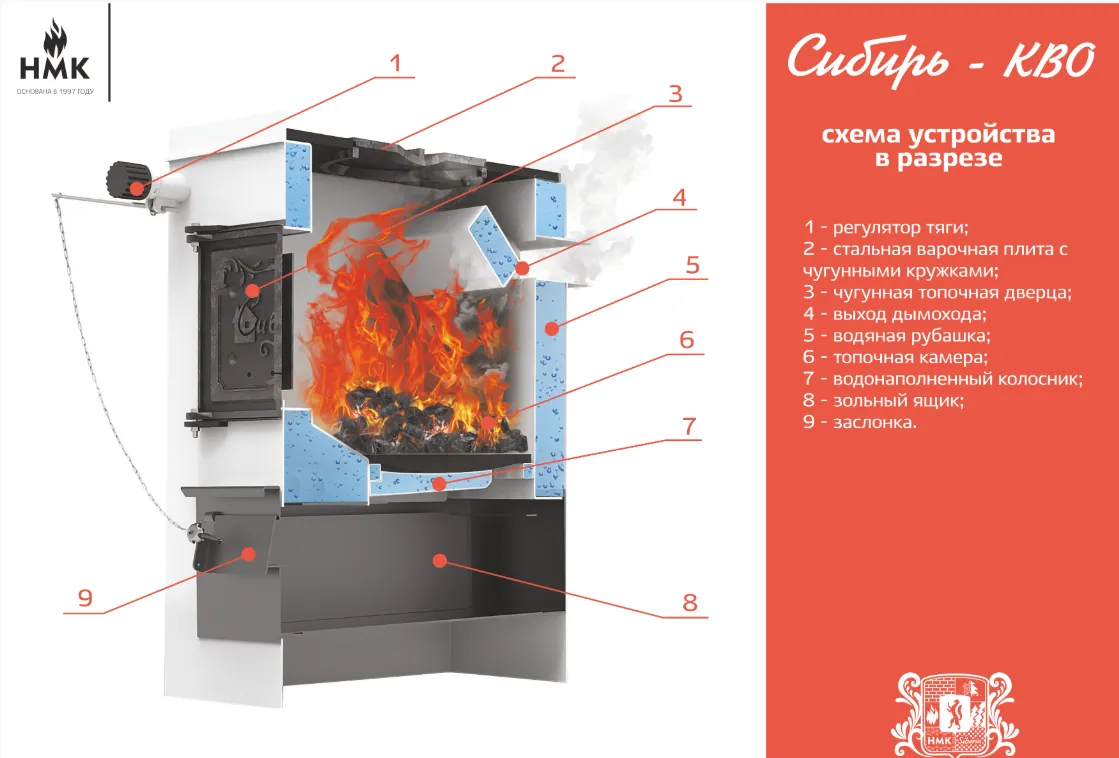

Устройство и размеры котла для отопления Сибирь КВО 8 кВт

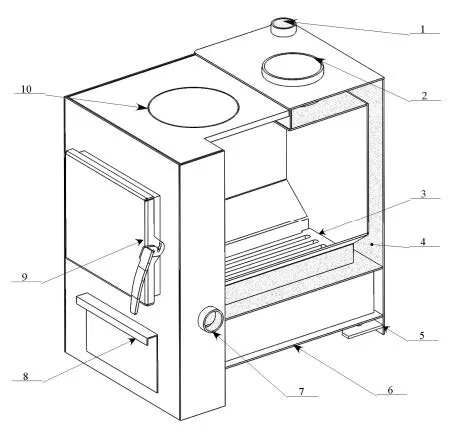

Рисунок 1. Устройство котла
1 – Подача; 2 – патрубок дымосборника; 3 – колосник; 4 – водяная рубашка; 5 – место крепления ножки; 6 – подзольник; 7 – обратка; 8 – зольник; 9 – дверь топочная; 10 – стальная плита с кружком.

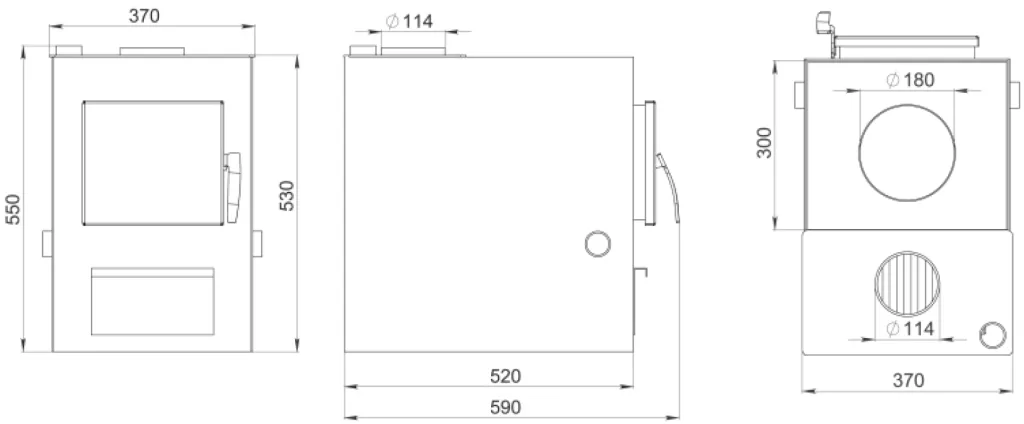

Рисунок 2. Габаритные размеры
Рисунок 3. Монтаж котла
Примеры схем подключения котла
Рисунок 4. Схема подключения котла к системе с принудительной циркуляцией теплоносителя
1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – кран подачи; 6 – группа безопасности 1 Мпа; 7 – насос; 8 – фильтр сетчатый; 9 – бак расширительный открытого типа; 10 – кран подпитки системы водой; 11 – шибер поворотный; 12 – тройник ревизия; 13 – дымоход; 14 – кран дренажа
Рисунок 5. Схема подключения котла к системе с конвективной самоточной циркуляцией теплоносителя
1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – бак расширительный открытого типа; 6 – кран подпитки системы водой; 7 - кран дренажа; 8 - шибер поворотный; 9 - тройник ревизия; 10 – дымоход; 11 - группа безопасности 1 Мпа.
Комплект поставки
|
Котел «Сибирь КВО 8 ТПЭ» в сборе |
1 шт |
|
Чугунный колосник |
1 шт |
|
Шибер поворотный |
1 шт |
|
Зольник |
1 шт |
|
Инструкция по монтажу и эксплуатации |
1 шт |
|
Ножки |
4 шт |
