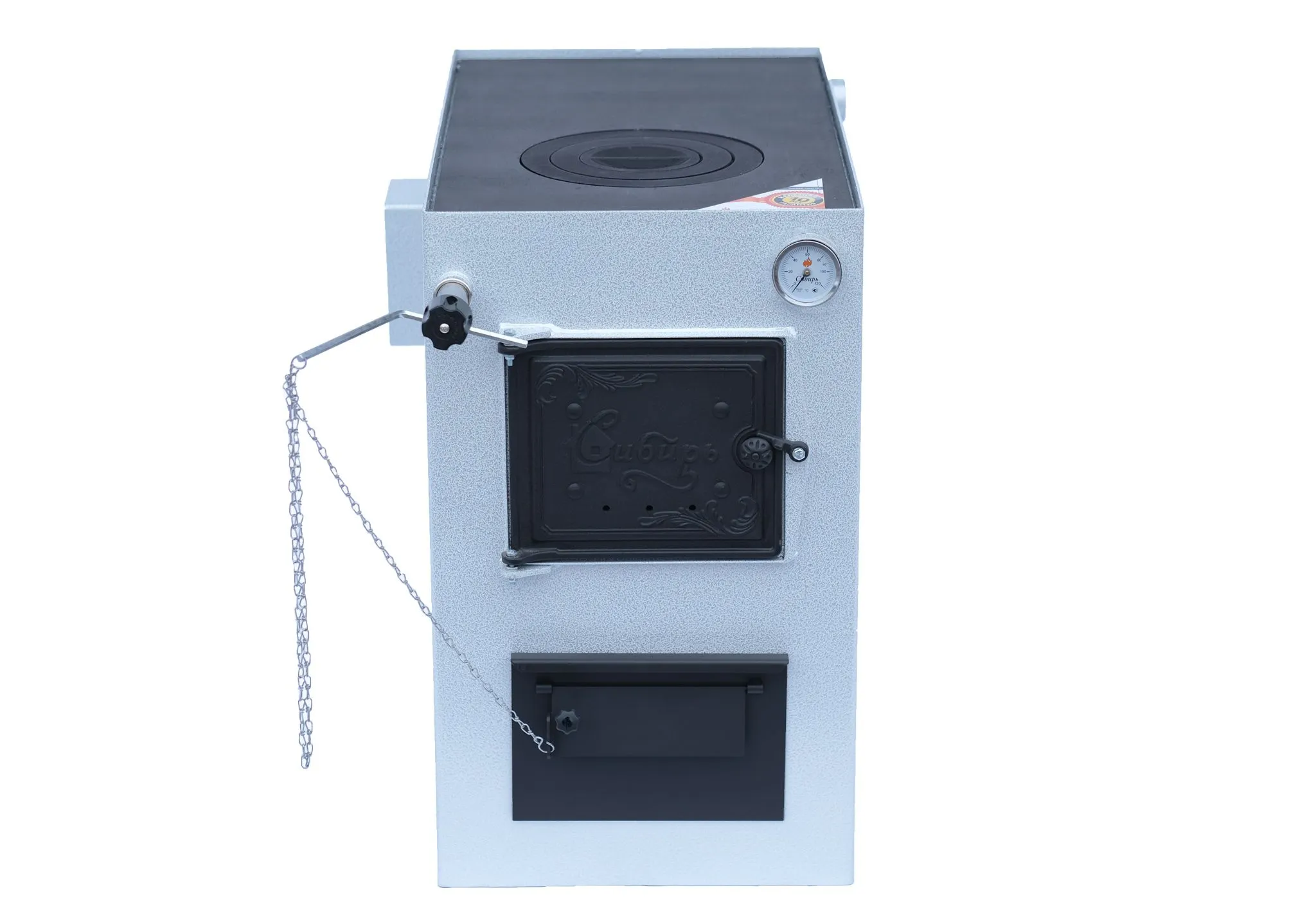

Котел «Сибирь КВО» 12 кВт представляет собой отопительный прибор с варочной поверхностью, рассчитанный на отопление индивидуального загородного дома площадью до 120 м2
На данную модификацию, как и на большинство котлов серии "Сибирь КВО"предусмотрена возможность установки автоматического регулятора подачи воздуха, облегчающего взаимодействие с котлом.
габариты котла позволяют установить его в практически любые помещения.
специально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива, при этом стальную плиту можно использовать для приготовления пищи и подогрева воды.
для повышения удобства монтажа котла и подключения его к системе отопления, котлы выпускаются в различных вариантах выхода дымохода и патрубков «подачи» и «обратки» воды.

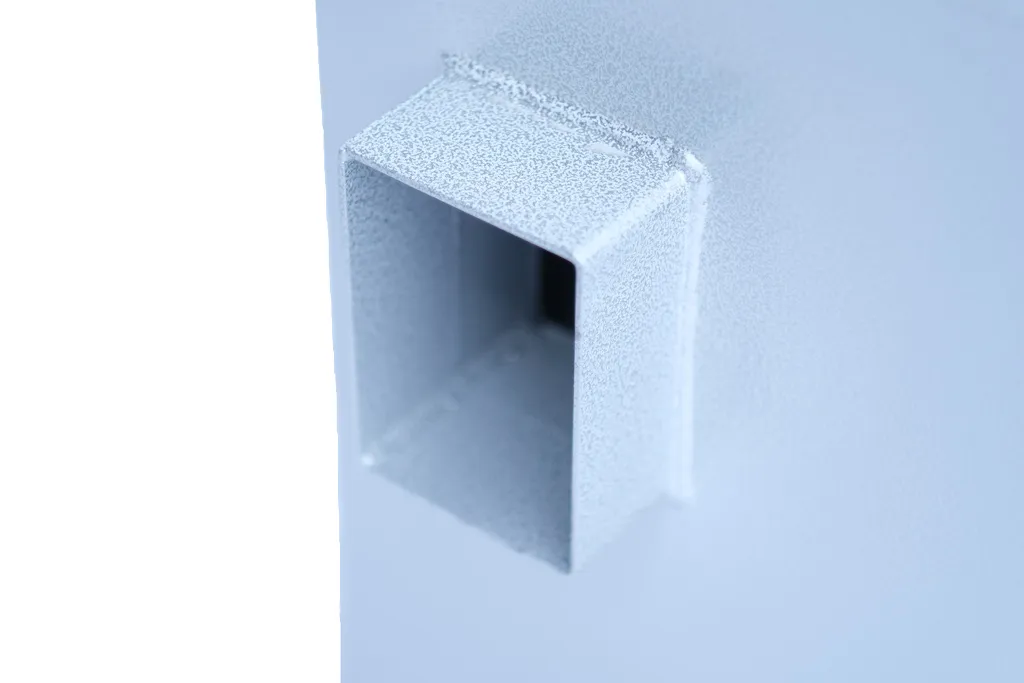

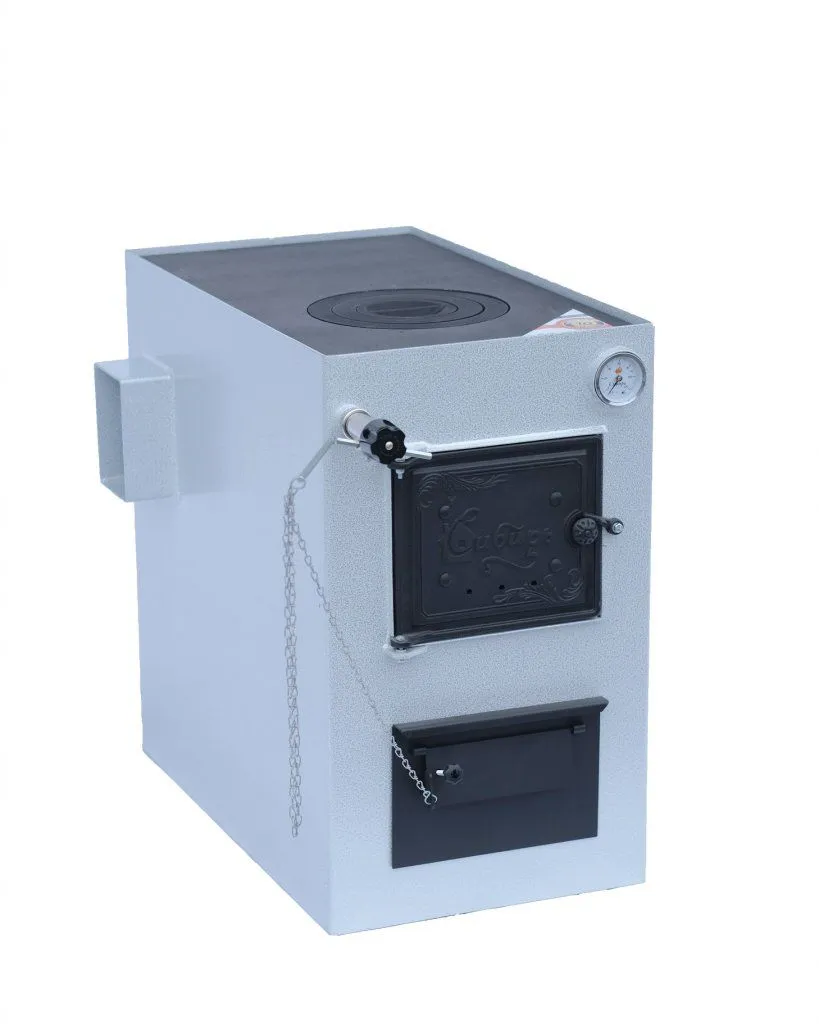

Прямоугольное сечение дымохода удобно как при встраивании котла в кирпичную трубу, так и при переходе на круглую трубу типа «сэндвич» с использованием переходников с шибером.
Большие размеры дверки позволяют быстро загрузить и разжечь дрова. Через большие чугунные конфорки плиты можно загружать уголь из ведра. Большая топочная камера позволяет использовать дрова длиной до 60 см.

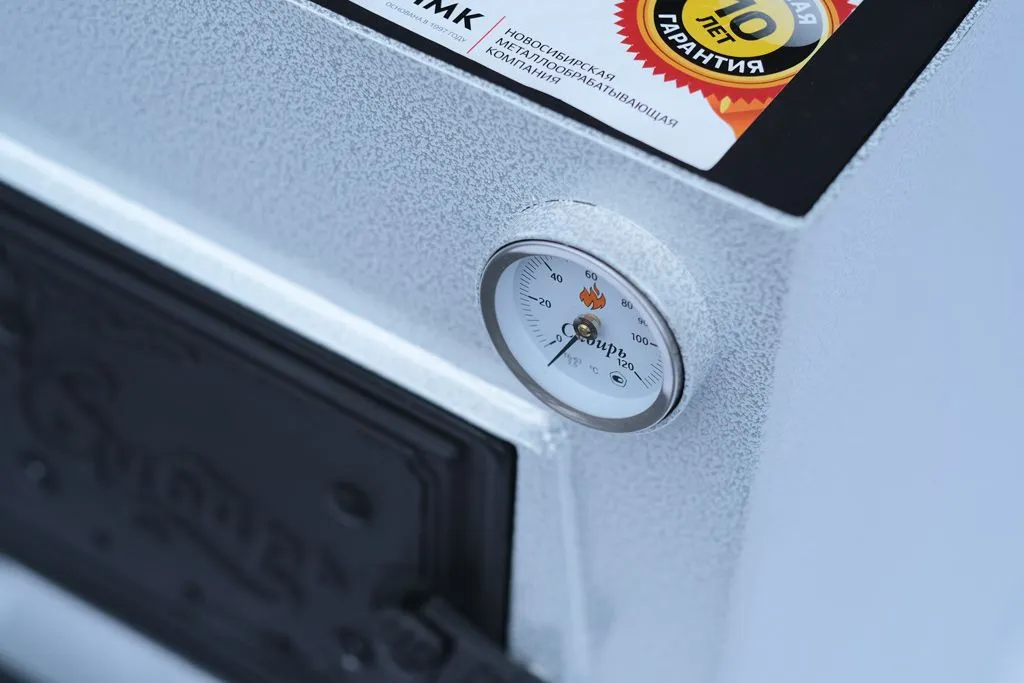

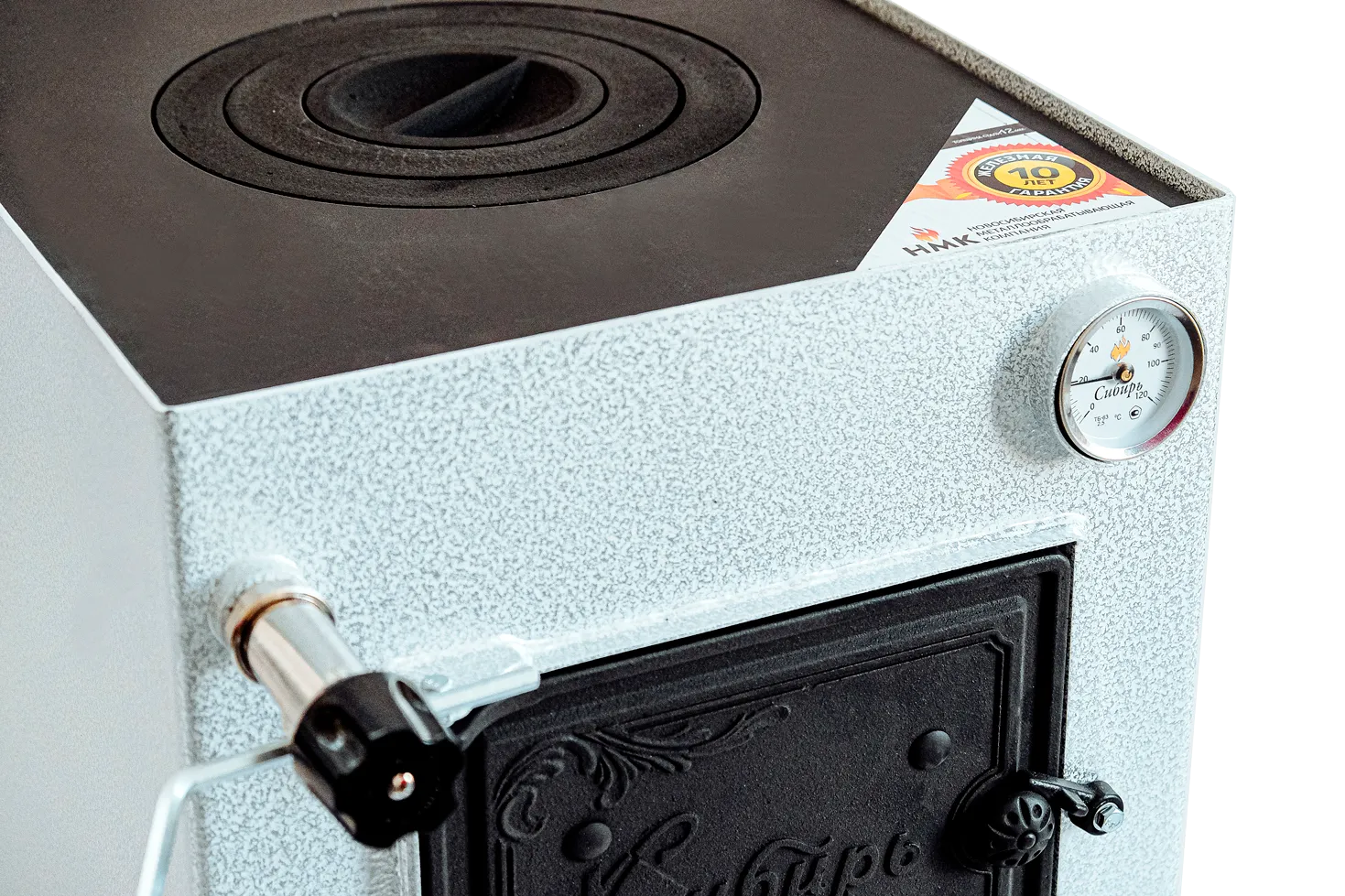

температуру воды в котле показывает биметаллический термометр, встроенный в корпус.

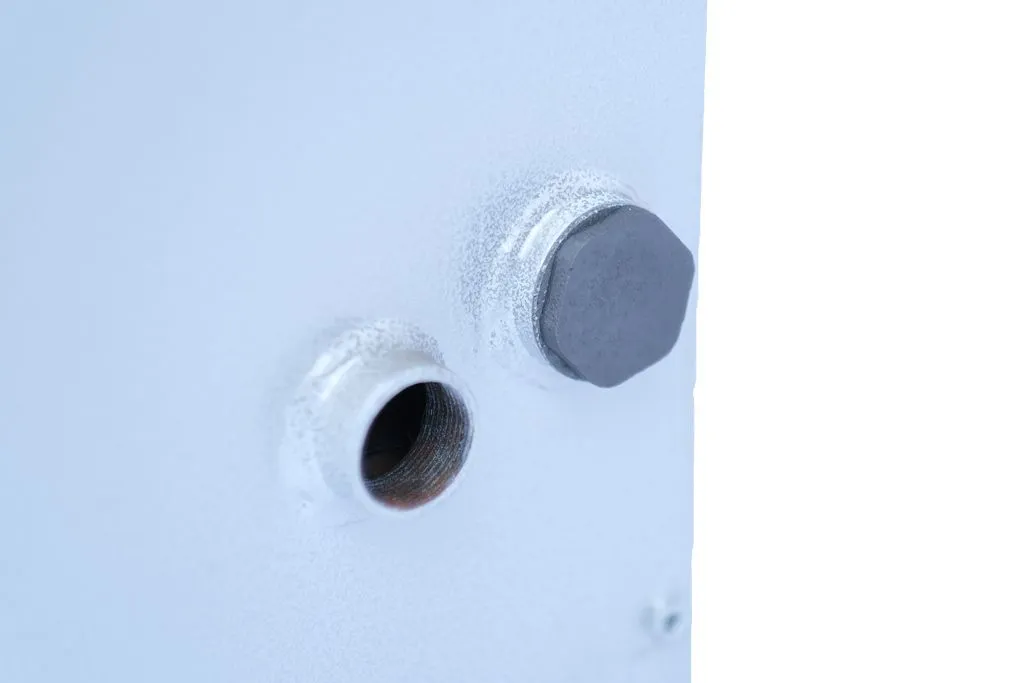

Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления.
бесперебойная работа котла гарантирована в течение десяти лет. Прочное полимерное покрытие защищает котел от ржавчины, царапин, легко моется в процессе эксплуатации. Запатентованная конструкция стальной плиты из 12 мм жаропрочной стали увеличивает срок ее службы до 10 лет в отличии от чугунного аналога.
за счёт внедрения водяного колосника достигнута максимальная теплоотдача носителю и увеличена скорость передачи тепла в систему.

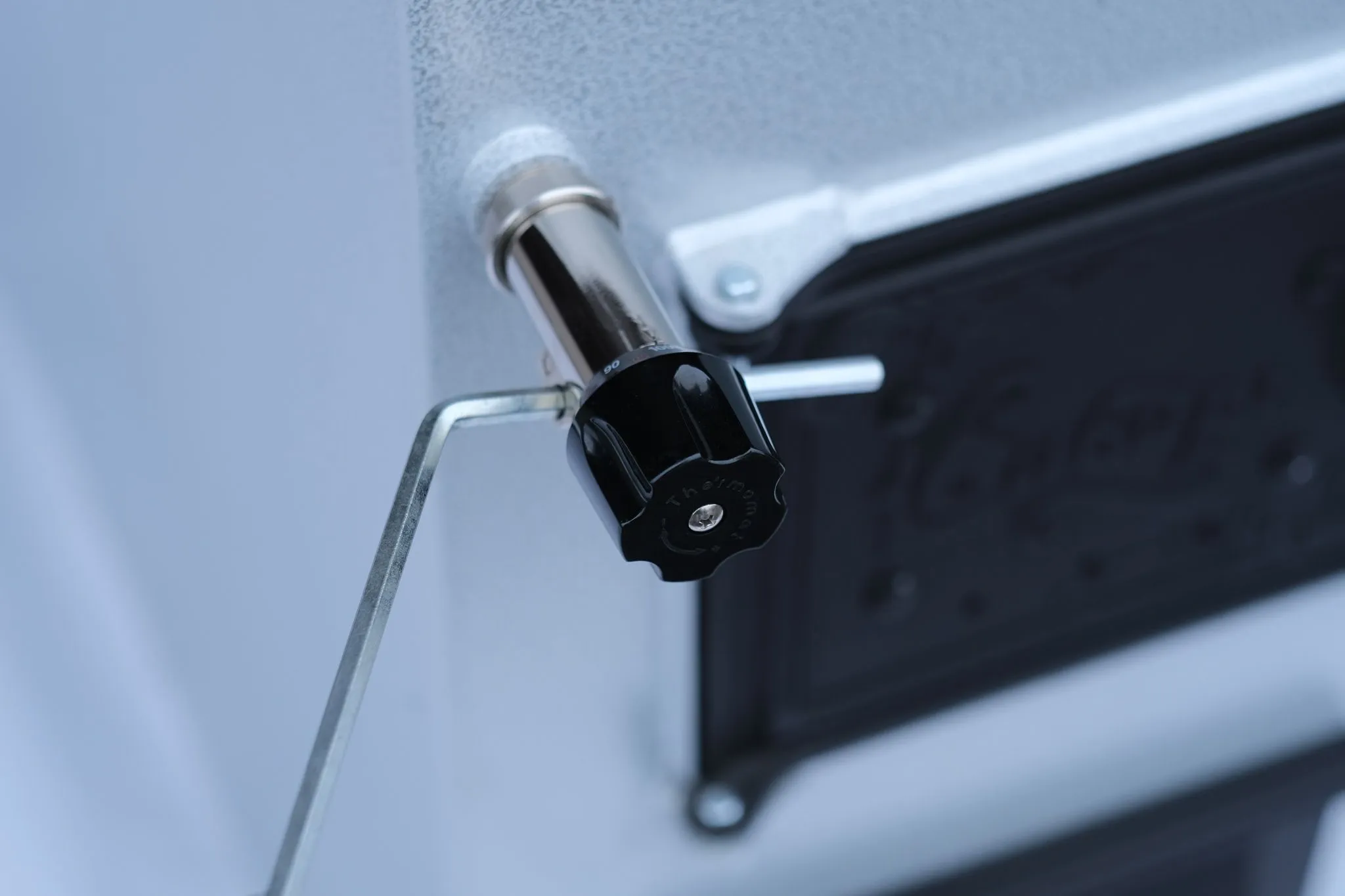

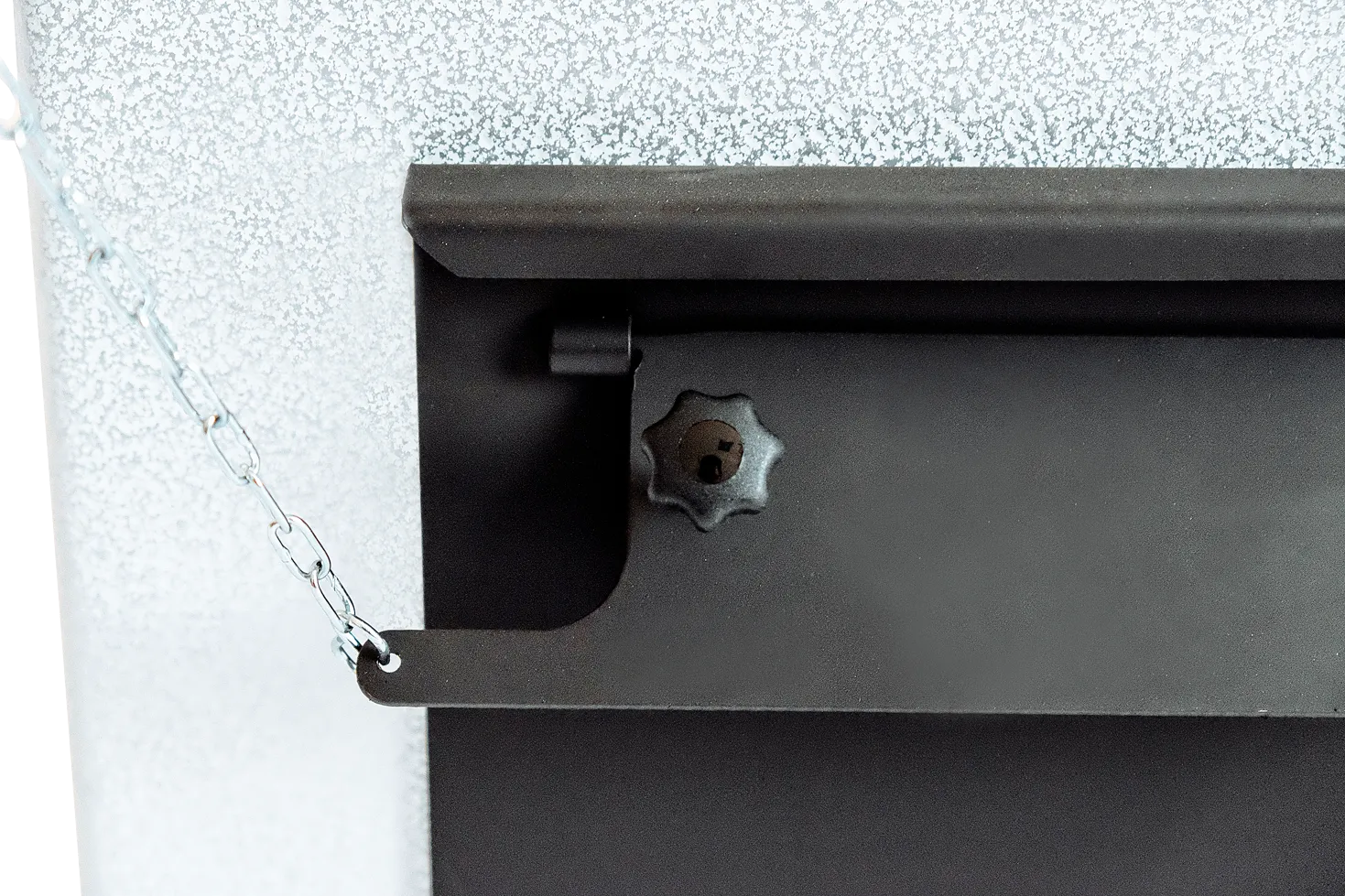

предусмотрена возможность установки регулятора тяги, как дополнительная опция.
|
Номинальная мощность |
кВт |
12 |
|
Рабочее давление воды в котле |
Бар |
2 |
|
Мощность блока ТЭНов |
кВт |
3-6 |
| Напряжение питания ТЭНов | В |
220 |
|
Площадь отапливаемого помещения |
м² |
До 120 |
|
Максимальная температура воды на выходе |
°с |
85 |
|
Сечение дымохода |
мм |
160х110 |
|
Ширина(В) |
мм |
420 |
|
Высота(Н) |
мм |
700 |
|
Длина(L) |
мм |
720 |
|
Масса котла Нетто |
кг |
107 |
|
Масса котла Брутто |
кг |
114 |
|
Варочная плита |
Есть |
|
|
Вид используемого топлива |
Уголь, дрова, брикеты |
|
|
Глубина топочной камеры |
мм |
600 |
|
Объём топочной камеры |
л |
72,8 |
|
Размер топочной дверцы ( Ш х В) |
мм |
270 х 220 |
|
Объём водяного контура |
л |
45 |
|
Подключение отопительного контура |
Справа |
|
|
Резьба под блок ТЭН |
мм |
G 1 1/4" |
|
Выход дымохода |
Слева |
|
|
Рекомендованная высота дымохода |
мм |
6000 |
|
Марка стали |
Ст.3 СП 5 |
|
|
Толщина стали |
мм |
3 |
|
КПД |
% |
75 |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
** Допустимое отклонение значений + / - 5%.
Рисунок 1. Устройство котла на примере модели Сибирь КВО - 12 кВт.
1 - Корпус; 2 - топочная камера; 3 - патрубок для подключения обратки G 1 ¼’’ или установки блока тэн; 4 - зольник; 5 - водонаполненный колосник; 6 - чугунный колосник; 7 - дверца зольника; 8 - заслонка; 9 - рычаг заслонки для подключения регулятора тяги; 10 - рукоятка для ручной настройки тяги; 11 - топочная дверца; 12 - регулятор тяги* (в комплект поставки не входит); 13 - термометр; 14 - кружок для загрузки топлива; 15 - варочная плита; 16 - водотрубная решетка; 17 - патрубок подачи
Рисунок 2. Габаритные размеры котла.
Рисунок 3. Монтаж котла.
Рисунок 4. Схема подключения котла к системе с принудительной циркуляцией теплоносителя
1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – кран подачи; 6 – группа безопасности 1 Мпа; 7 – насос; 8 – фильтр сетчатый; 9 – бак расширительный открытого типа; 10 – кран подпитки системы водой; 11 – шибер поворотный; 12 – тройник ревизия; 13 – дымоход; 14 – кран дренажа
Рисунок 5. Схема подключения котла к системе с конвективной самоточной циркуляцией теплоносителя
1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – бак расширительный открытого типа; 6 – кран подпитки системы водой; 7 - кран дренажа; 8 - шибер поворотный; 9 - тройник ревизия; 10 – дымоход; 11 - группа безопасности 1 Мпа.
|
Котел «Сибирь КВО-Д» в сборе |
1 шт |
|
Чугунный колосник |
1 шт |
|
Термодатчик |
1 шт |
|
Зольный ящик |
1 шт |
|
Заглушка 1 G 1 1/4 |
2 шт |
|
Заглушка 2 G 3/4
|
1 шт |
|
Ножки |
4 шт |
|
Инструкция по монтажу и эксплуатации |
1 шт |
