Твердотопливный котёл Cибирь КВО 20 кВт

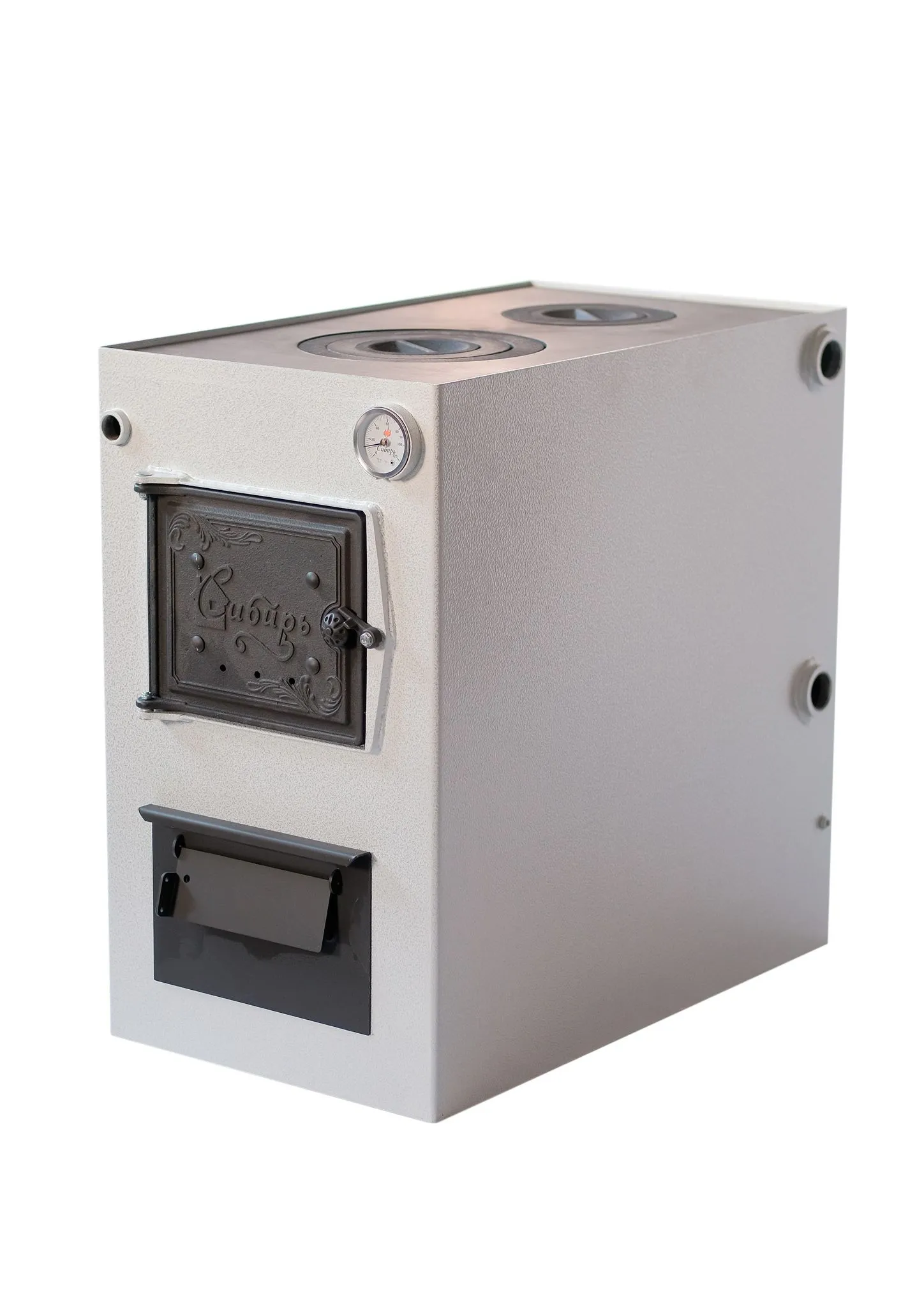

Котёл водяного отопления Сибирь КВО 20 кВт

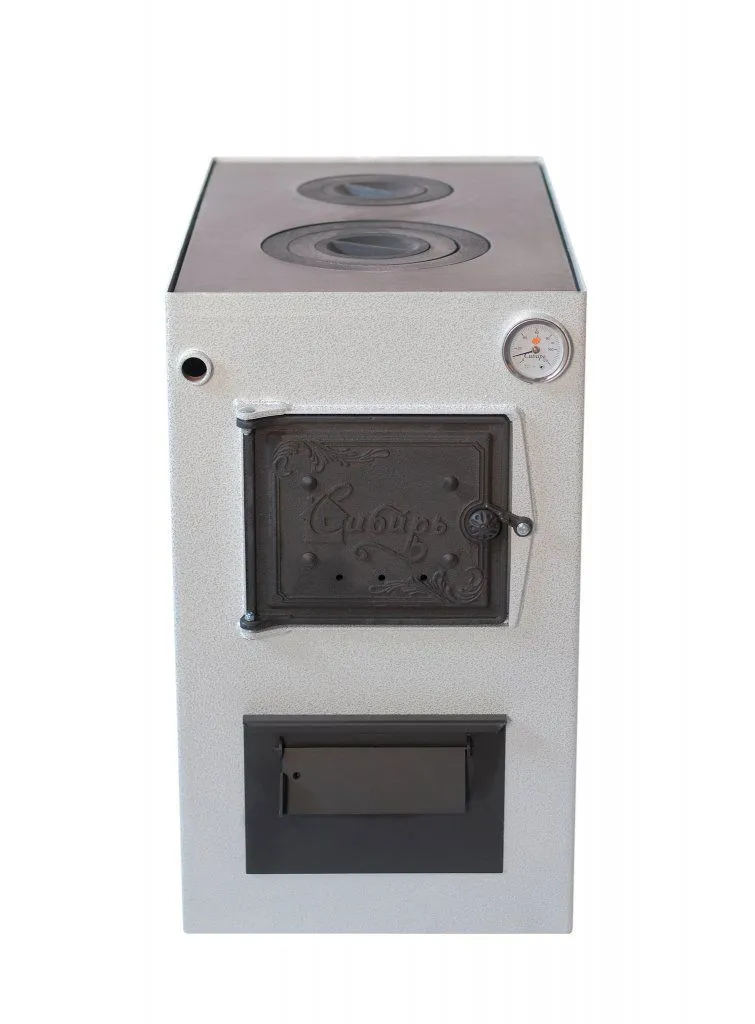

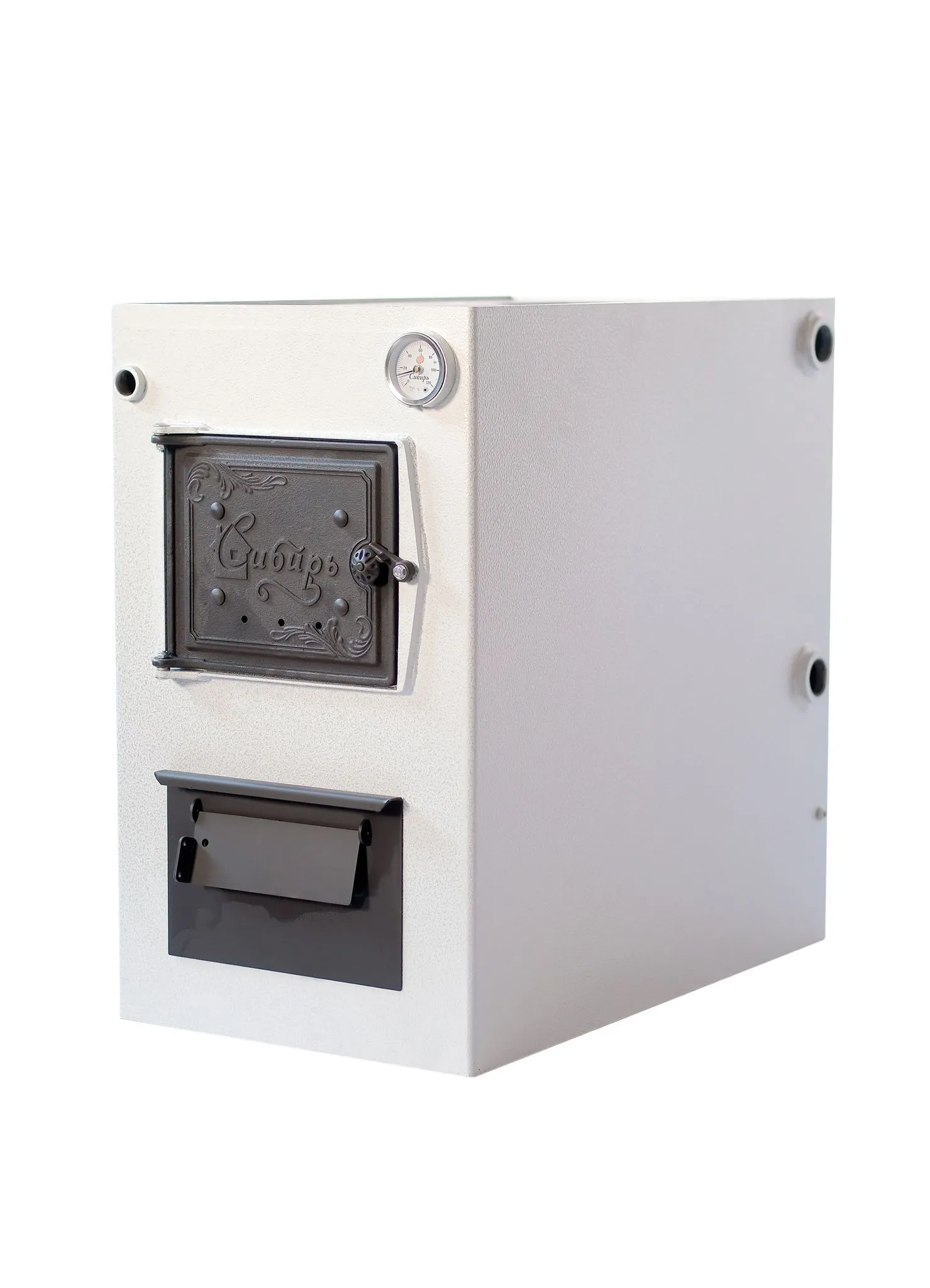

Котёл водяного отопления Сибирь КВО 20 кВт — флагманский твердотопливный агрегат линейки КВО завода НМК, спроектированный для полноценного теплоснабжения загородных домов и нежилых строений площадью до 200 м². Стальной корпус рассчитан на длительную эксплуатацию в условиях высоких тепловых нагрузок; камера сгорания принимает дрова, прессованные брикеты и уголь, не ограничивая владельца единственным видом топлива. Номинальная тепловая мощность — 20 кВт, предельное рабочее давление — не более 2 Бар. Агрегат функционирует в гравитационных системах отопления и в контурах с принудительной насосной циркуляцией. Котлы производства 2022 года и позднее конструктивно адаптированы для подключения к герметичным закрытым системам с мембранным расширительным баком.
Среди конструктивных решений, формирующих потребительскую ценность модели, выделяется несколько ключевых. Варочная плита из стали толщиной 10 мм, изготовленная по запатентованной технологии завода НМК, работает как тепловой буфер: массивная плита медленно набирает температуру, равномерно распределяет тепло по поверхности и не деформируется при многолетних ежедневных циклах нагрева и остывания. Глубокая топочная камера вмещает длинные поленья без предварительного раскалывания, что заметно снижает трудозатраты на подготовку дров и сокращает число закладок в течение дня. Топочная дверца отлита из чугуна — материала, устойчивого к термическим ударам и коррозии; внешняя поверхность несёт фирменный рисунок «Сибирь», а с внутренней стороны установлен стальной отбойник пламени, принимающий на себя прямое тепловое воздействие и предохраняющий основное полотно дверцы от коробления. За весь срок службы дверца сохраняет геометрию, не провисает на петлях и обеспечивает плотный притвор. Конструкция агрегата предусматривает монтаж автоматического регулятора тяги без доработок корпуса. Компактные габариты при максимальной в линейке мощности и универсальная схема гидравлического подключения делают интеграцию котла в котельную с любой планировкой технически несложной задачей.
Ключевые достоинства модели Сибирь КВО 20 кВт
- 01 Максимальная мощность 20 кВт в линейке КВО
Тепловая мощность 20 кВт выводит агрегат на верхнюю позицию в линейке КВО и позволяет уверенно отапливать дома площадью до 200 м² даже в период наиболее суровых зимних морозов. Модель ориентирована на объекты, где котлы меньшей производительности не перекрывают пиковую тепловую нагрузку: двухэтажные коттеджи, дома с высокими потолками или недостаточным уровнем теплоизоляции ограждающих конструкций.

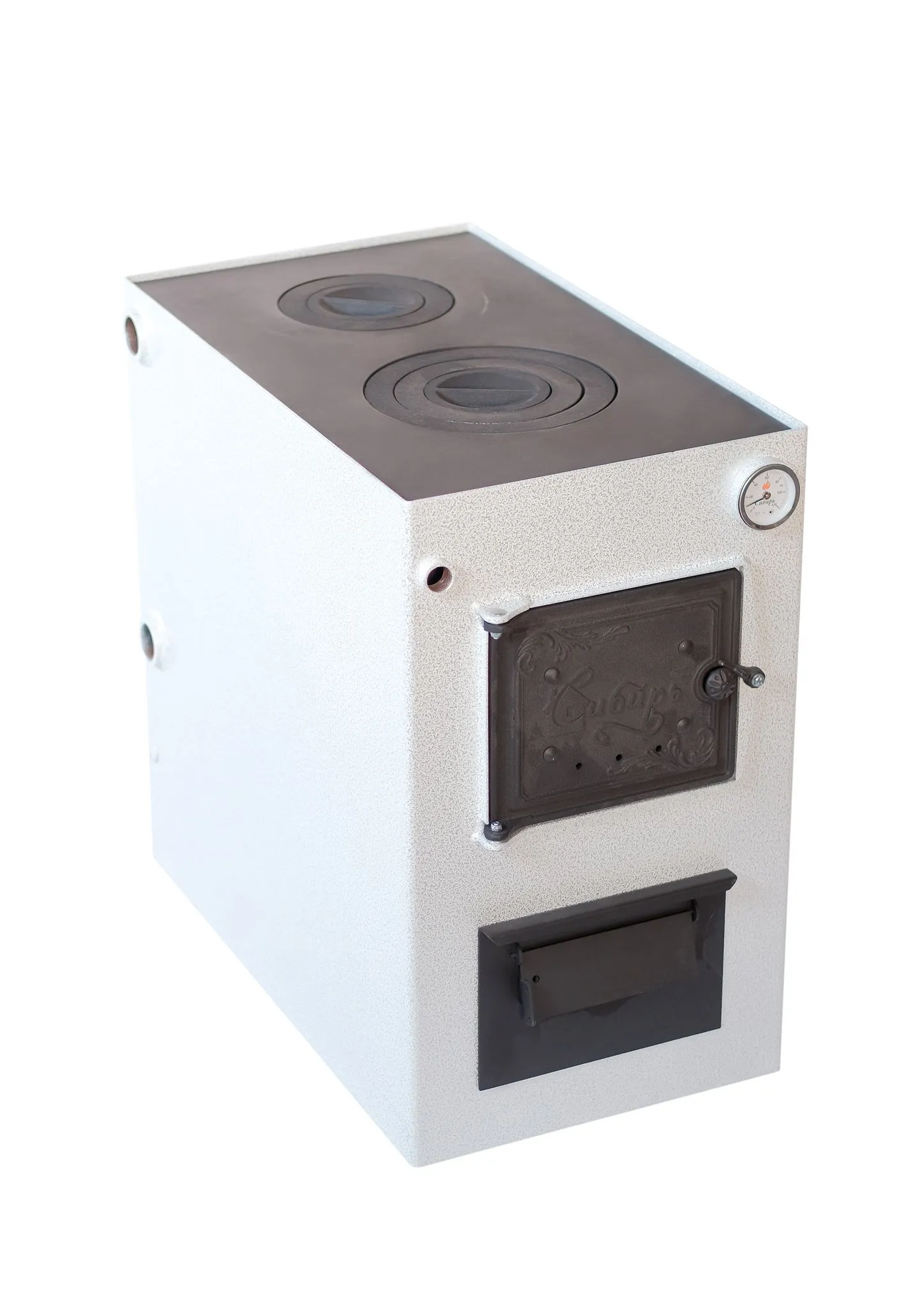

- 02 Варочная плита толщиной 10 мм по запатентованной технологии завода НМК
Плита из конструкционной стали толщиной 10 мм производится по патенту завода НМК: технология обеспечивает однородную структуру металла без внутренних напряжений, которые при длительной эксплуатации могли бы привести к растрескиванию или короблению. Высокая теплоёмкость плиты сглаживает температурные перепады в процессе горения и создаёт равномерное поле нагрева по всей поверхности. Приготовление пищи и кипячение воды происходят за счёт топлива, сжигаемого на отопление, — без каких-либо дополнительных энергозатрат.

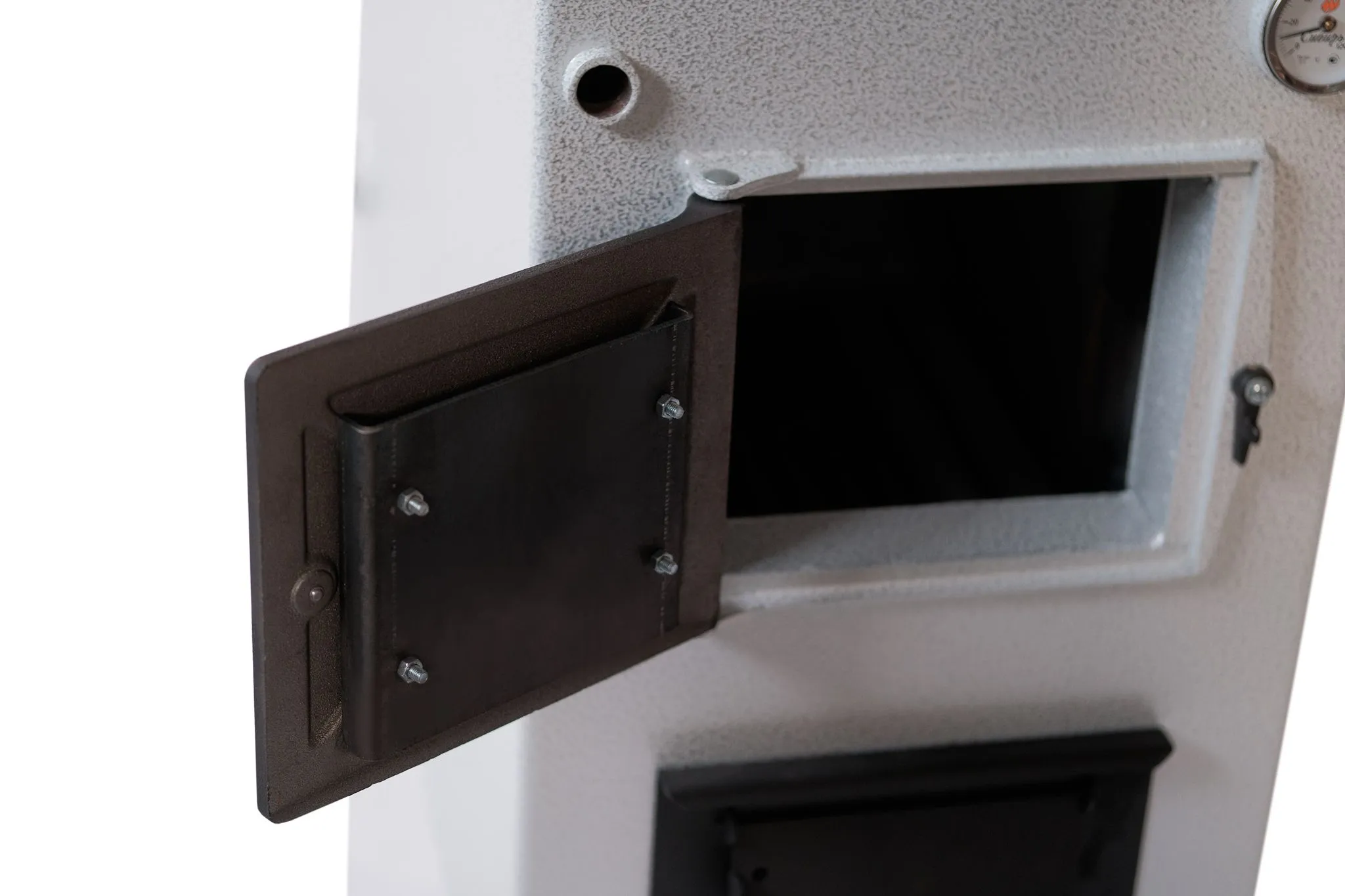

- 03 Чугунная топочная дверца с фирменным рисунком и стальным отбойником пламени

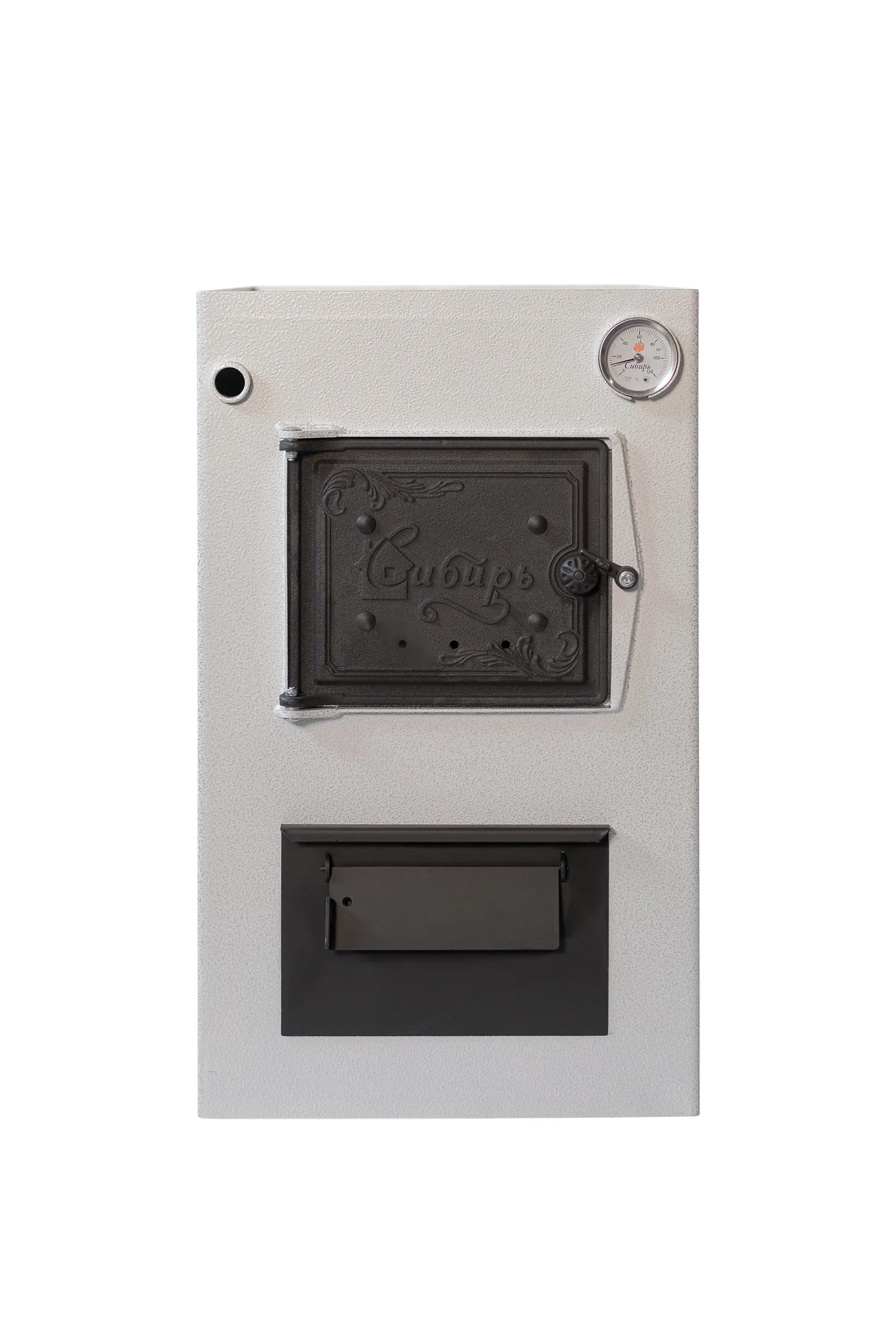

Чугун, из которого отлита дверца, хорошо переносит резкие перепады температуры и не окисляется при длительном контакте с горячими газами — именно поэтому он исторически применяется в элементах, непосредственно контактирующих с огнём. Фирменный рисунок «Сибирь» на внешней поверхности формирует узнаваемый облик агрегата. Стальной отбойник пламени на внутренней стороне дверцы перехватывает прямой тепловой поток из топки, снижая температурную нагрузку на чугунное полотно и сохраняя его геометрию на весь срок эксплуатации. Дверца не провисает, не деформируется и обеспечивает плотный притвор на протяжении всего периода службы котла.
- 04 Глубокая топочная камера под длинные дрова
Увеличенная глубина камеры сгорания позволяет загружать поленья, не требующие предварительного раскалывания на короткие чурки. Меньший объём подготовительной работы с дровами — это экономия времени и физических усилий в каждый топочный день на протяжении всего отопительного сезона. Кроме того, ёмкая камера вмещает больший объём топлива за одну закладку, увеличивая интервал между необходимым подходом к котлу.
- 05 Штатное посадочное место для автоматического регулятора тяги
Корпус агрегата изначально предусматривает установку автоматического регулятора тяги без каких-либо доработок. После монтажа прибор самостоятельно управляет воздушной заслонкой: фиксирует отклонение температуры теплоносителя от заданного значения и корректирует интенсивность подачи воздуха в камеру сгорания. Это стабилизирует тепловой режим, снижает удельный расход топлива и освобождает владельца от необходимости регулярно присутствовать у котла.

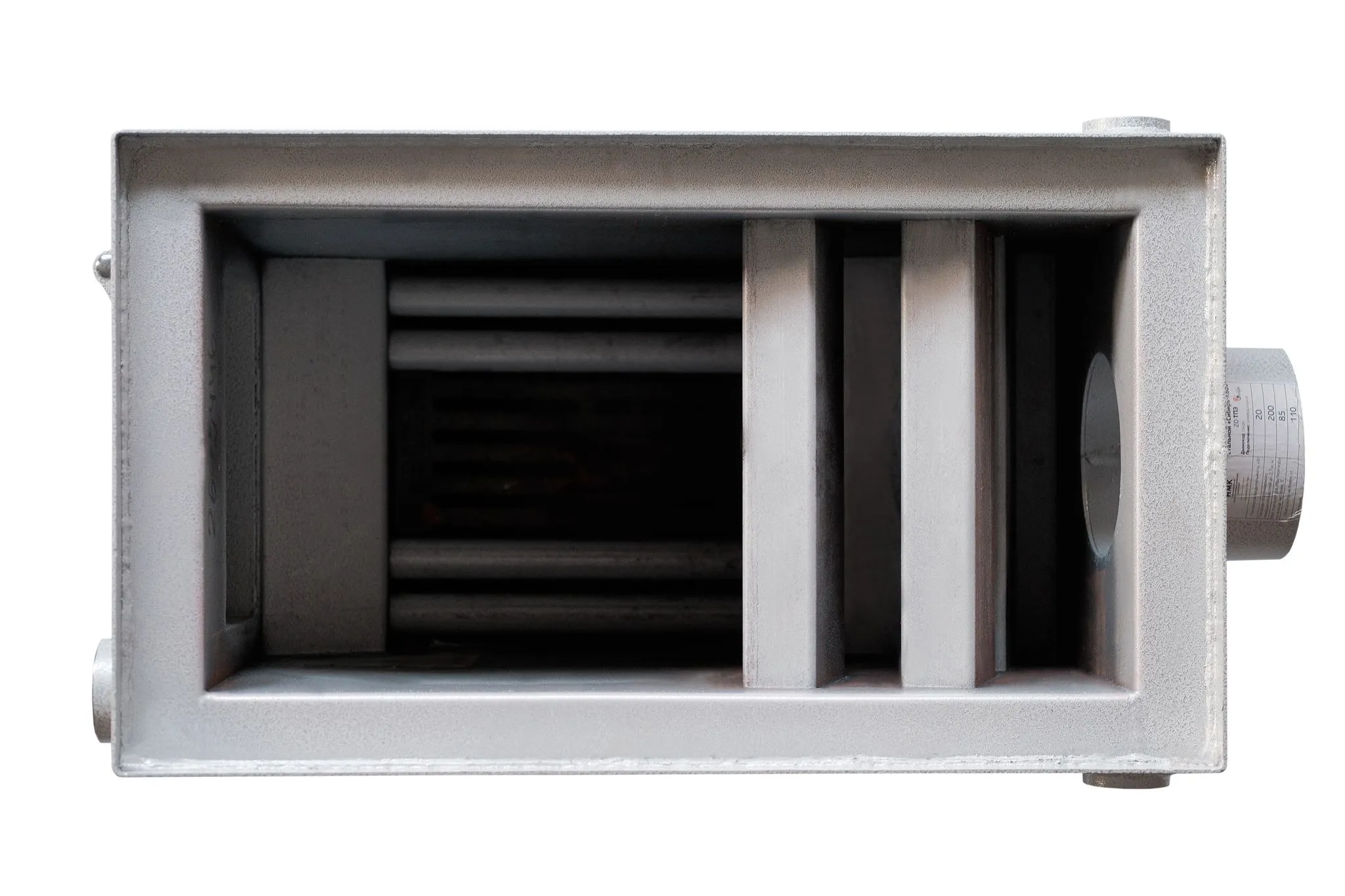

- 06 Компактные габариты и универсальная схема гидравлического подключения
При мощности 20 кВт — максимальной в линейке КВО — агрегат сохраняет компактные габариты, не предъявляющие повышенных требований к площади котельной. Патрубки подачи и обратки расположены так, чтобы котёл без затруднений встраивался в системы как с естественной, так и с принудительной циркуляцией теплоносителя при любой планировке помещения — без дополнительных переходников и изменения существующей трассировки трубопроводов.
Характеристики угольного котла Cибирь КВО 20 кВт
|
Номинальная мощность |
кВт |
20 |
|
Рабочее давление воды в котле |
Бар |
2 |
|
Мощность блока ТЭНов |
кВт |
3-6 |
| Напряжение питания ТЭНов | В | 220 |
|
Площадь отапливаемого помещения |
м² |
До 200 |
|
Максимальная температура воды на выходе |
°с |
85 |
|

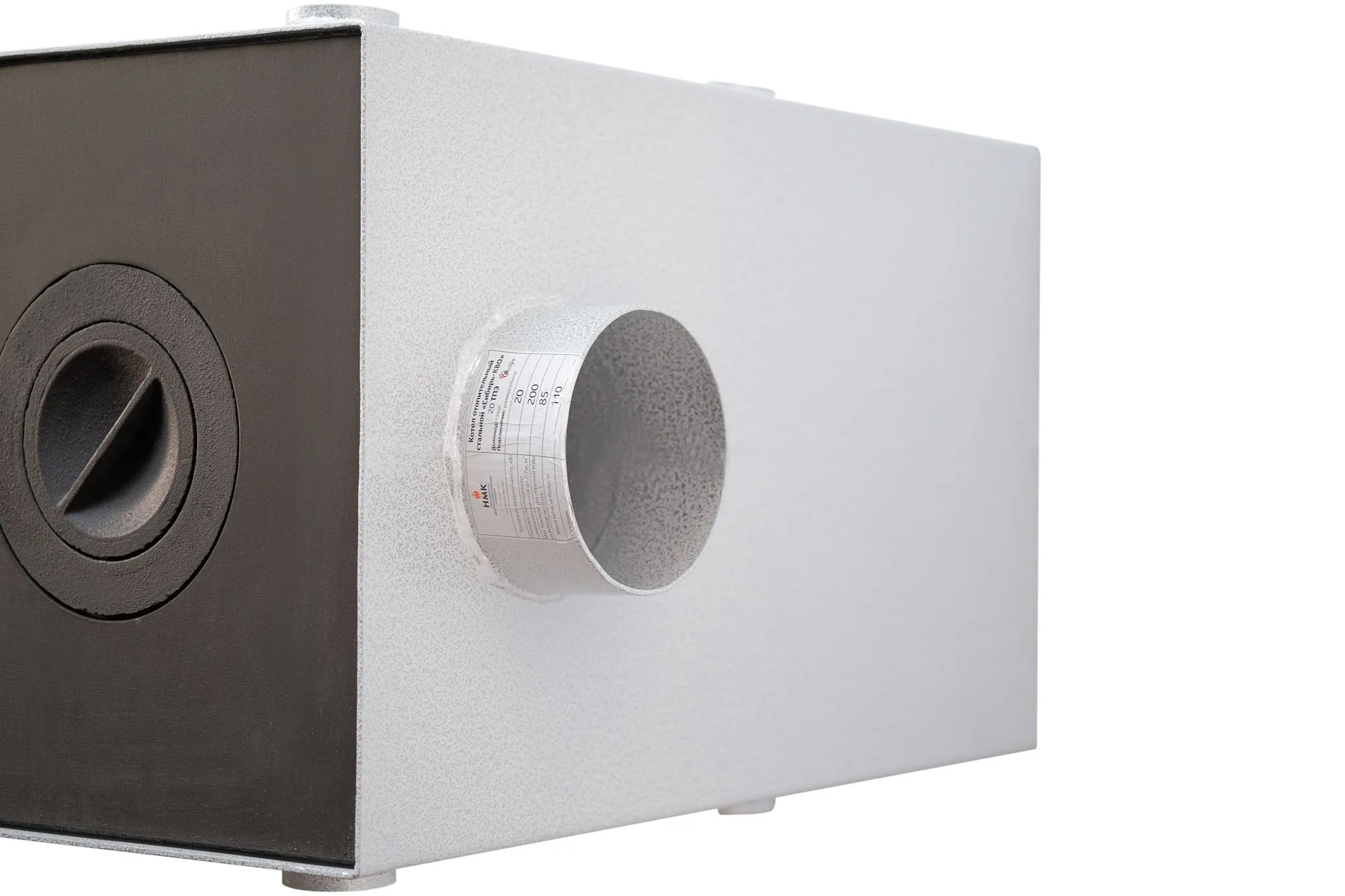

Диаметр дымохода |
мм |
150 |
|
Ширина(В) |
мм |
420 |
|
Высота(Н) |
мм |
700 |
|
Длина(L) |
мм |
720 |
|
Масса котла Нетто |
кг |
111 |
|
Масса котла Брутто |
кг |
116 |
|
Варочная плита |
Есть |
|
|
Вид используемого топлива |
Уголь, дрова, брикеты |
|
|
Глубина топочной камеры |
мм |
600 |
|
Объём топочной камеры |
л |
59,4 |
|
Размер топочной дверцы ( Ш х В) |
мм |
270 х 220 |
|
Объём водяного контура |
л |
49 |
|
Подключение отопительного контура |
Универсальное |
|
|
Резьба под блок ТЭН |
мм |
G 1 1/4" |
|

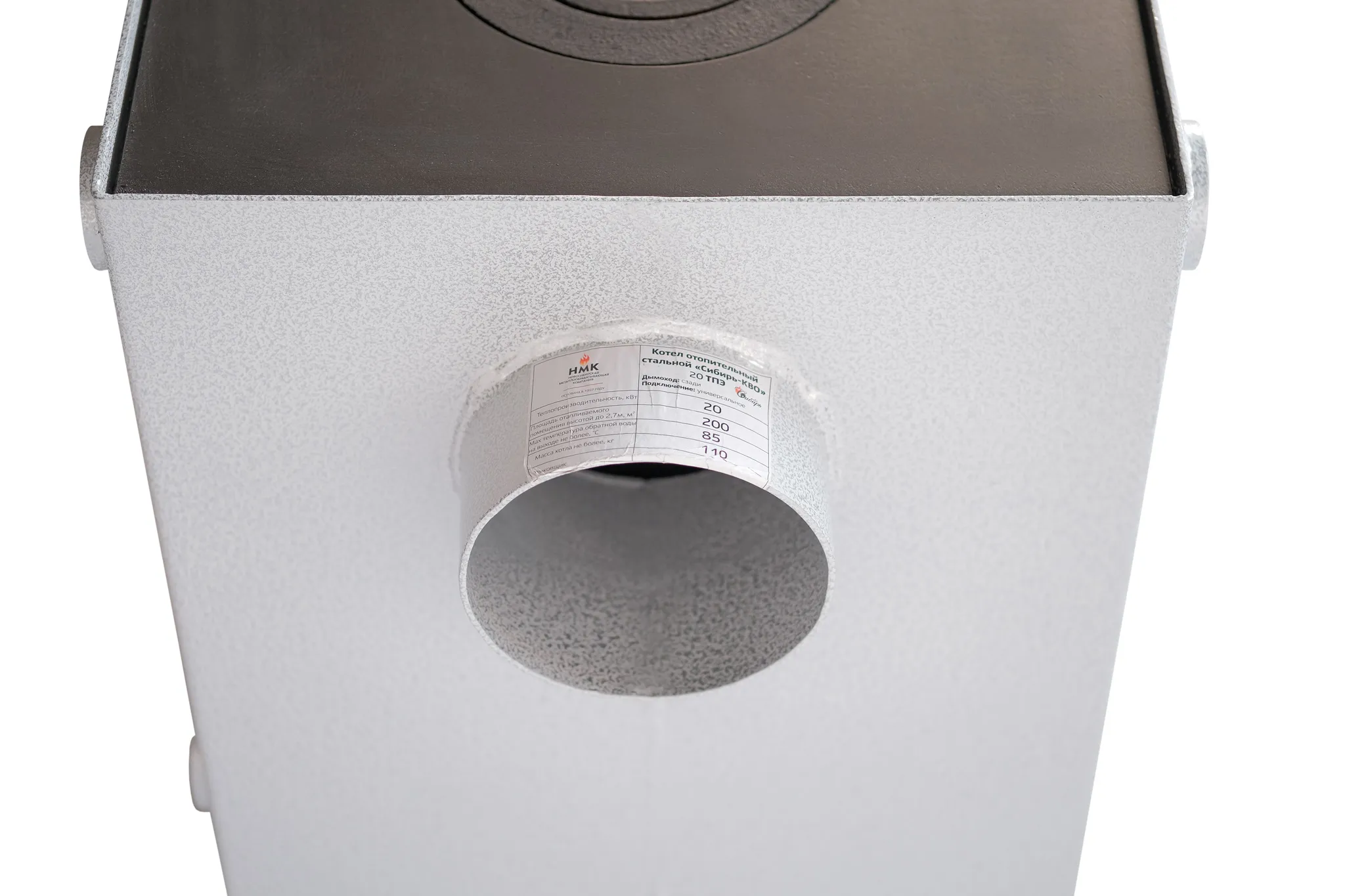

Выход дымохода |
Сзади |
|
|
Рекомендованная высота дымохода |
мм |
6000 |
|
Марка стали |
Ст.3 СП 5 |
|
|
Толщина стали |
мм |
3 |
|
КПД |
% |
75 |
Устройство и размеры котла для отопления Сибирь КВО 20 кВт
Рисунок 1. Устройство котла на примере модели Сибирь КВО - 20 кВт.
1 - Корпус; 2 - топочная камера; 3 - патрубок для подключения обратки G 1 ¼’’ или установки блока тэн; 4 - зольник; 5 - водонаполненный колосник; 6 - чугунный колосник; 7 - дверца зольника; 8 - заслонка; 9 - рычаг заслонки для подключения регулятора тяги; 10 - рукоятка для ручной настройки тяги; 11 - топочная дверца; 12 - регулятор тяги* (в комплект поставки не входит); 13 - термометр; 14 - кружок для загрузки топлива; 15 - варочная плита; 16 - водотрубная решетка; 17 - патрубок подачи
Рисунок 2. Габаритные размеры котла.
Рисунок 3. Монтаж котла.
Примеры схем подключения котла
Рисунок 4. Схема подключения котла к системе с принудительной циркуляцией теплоносителя
1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – кран подачи; 6 – группа безопасности 1 Мпа; 7 – насос; 8 – фильтр сетчатый; 9 – бак расширительный открытого типа; 10 – кран подпитки системы водой; 11 – шибер поворотный; 12 – тройник ревизия; 13 – дымоход; 14 – кран дренажа
Рисунок 5. Схема подключения котла к системе с конвективной самоточной циркуляцией теплоносителя
1 – Котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – бак расширительный открытого типа; 6 – кран подпитки системы водой; 7 - кран дренажа; 8 - шибер поворотный; 9 - тройник ревизия; 10 – дымоход; 11 - группа безопасности 1 Мпа.
Комплект поставки
|
Котел «Сибирь КВО-Д» в сборе |
1 шт |
|
Чугунный колосник |
1 шт |
|
Термодатчик |
1 шт |
|
Зольный ящик |
1 шт |
|
Заглушка 1 G 1 1/4 |
2 шт |
|
Заглушка 2 G 3/4
|
1 шт |
|
Ножки |
4 шт |
|
Инструкция по монтажу и эксплуатации |
1 шт |
Видеообзор
