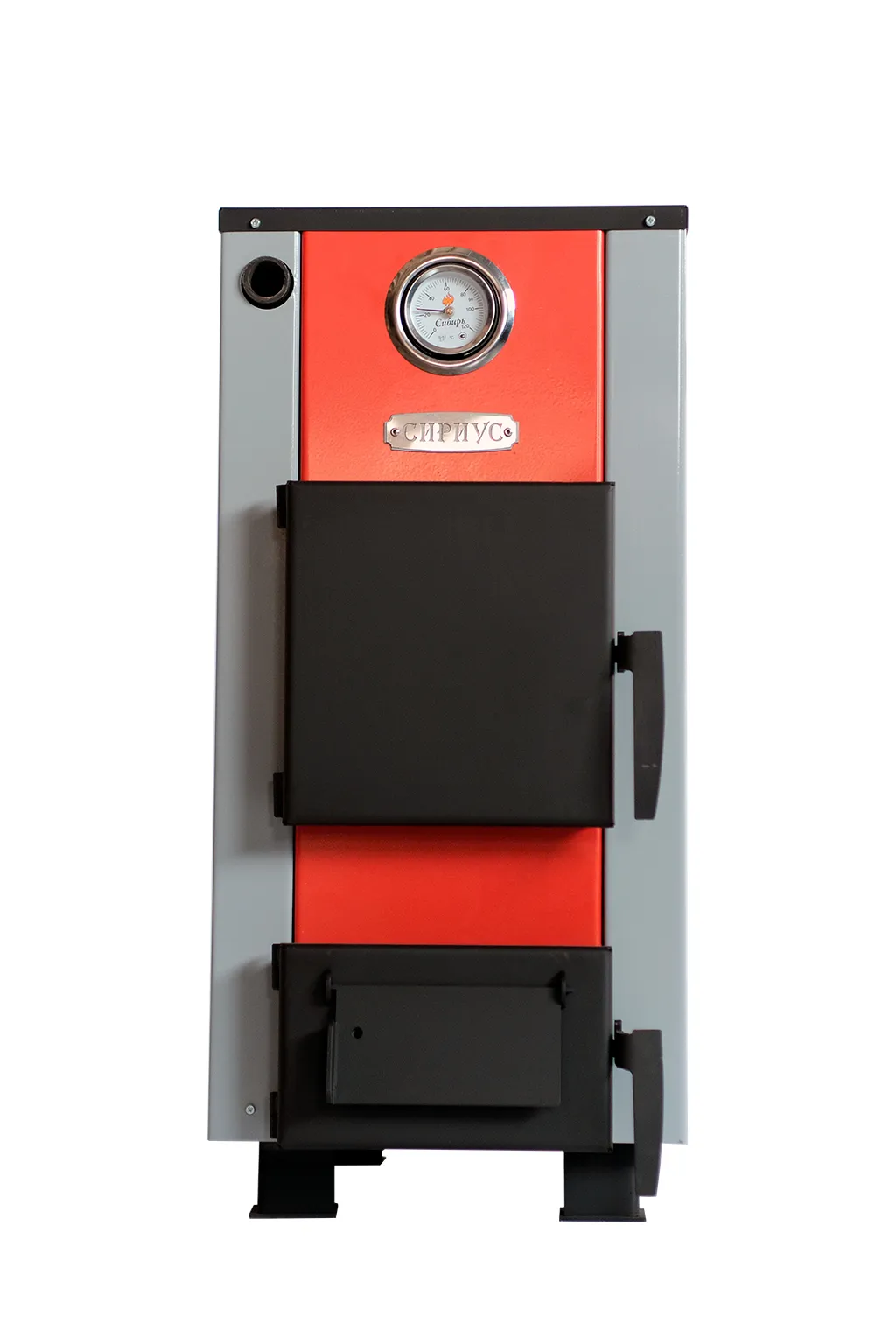

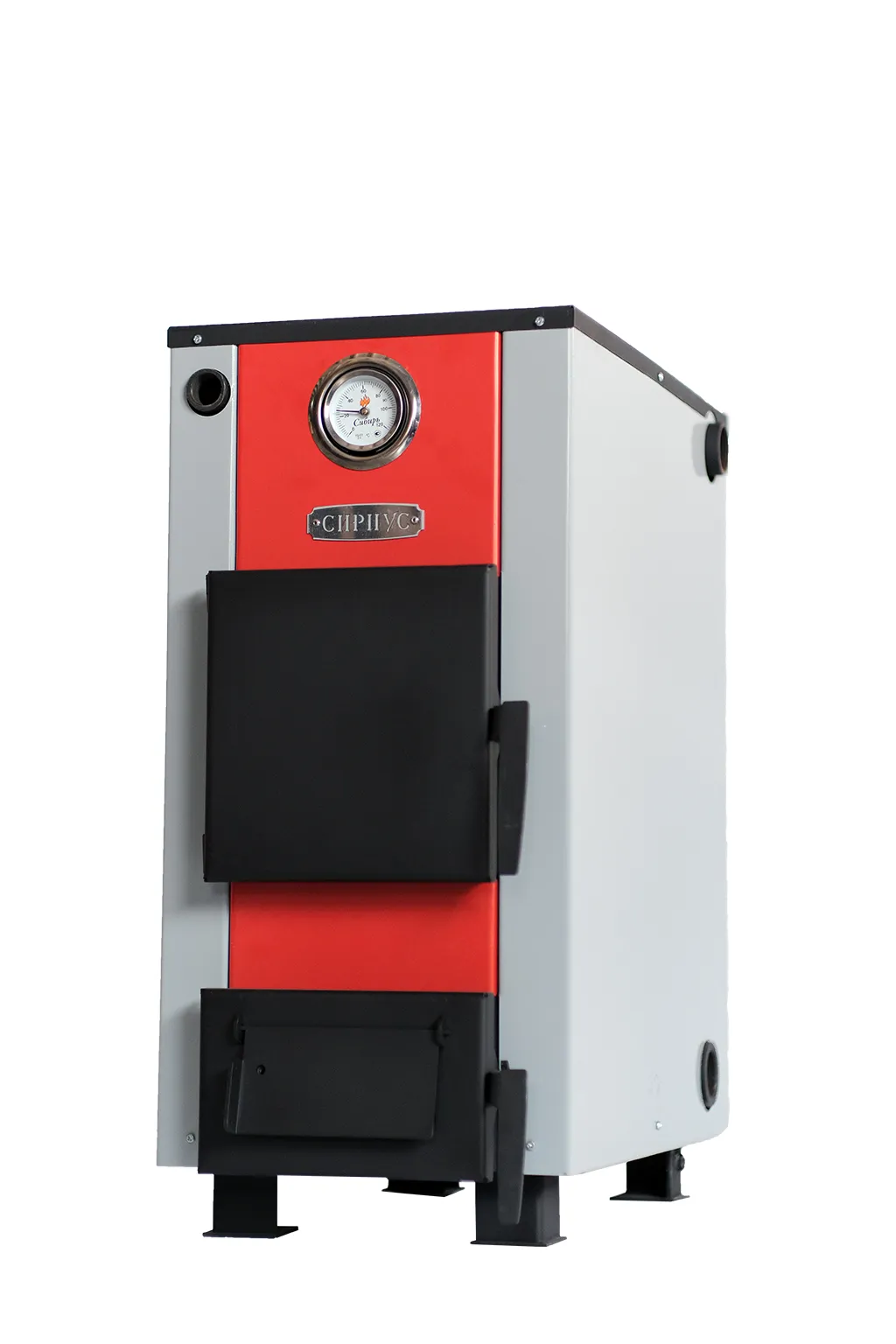

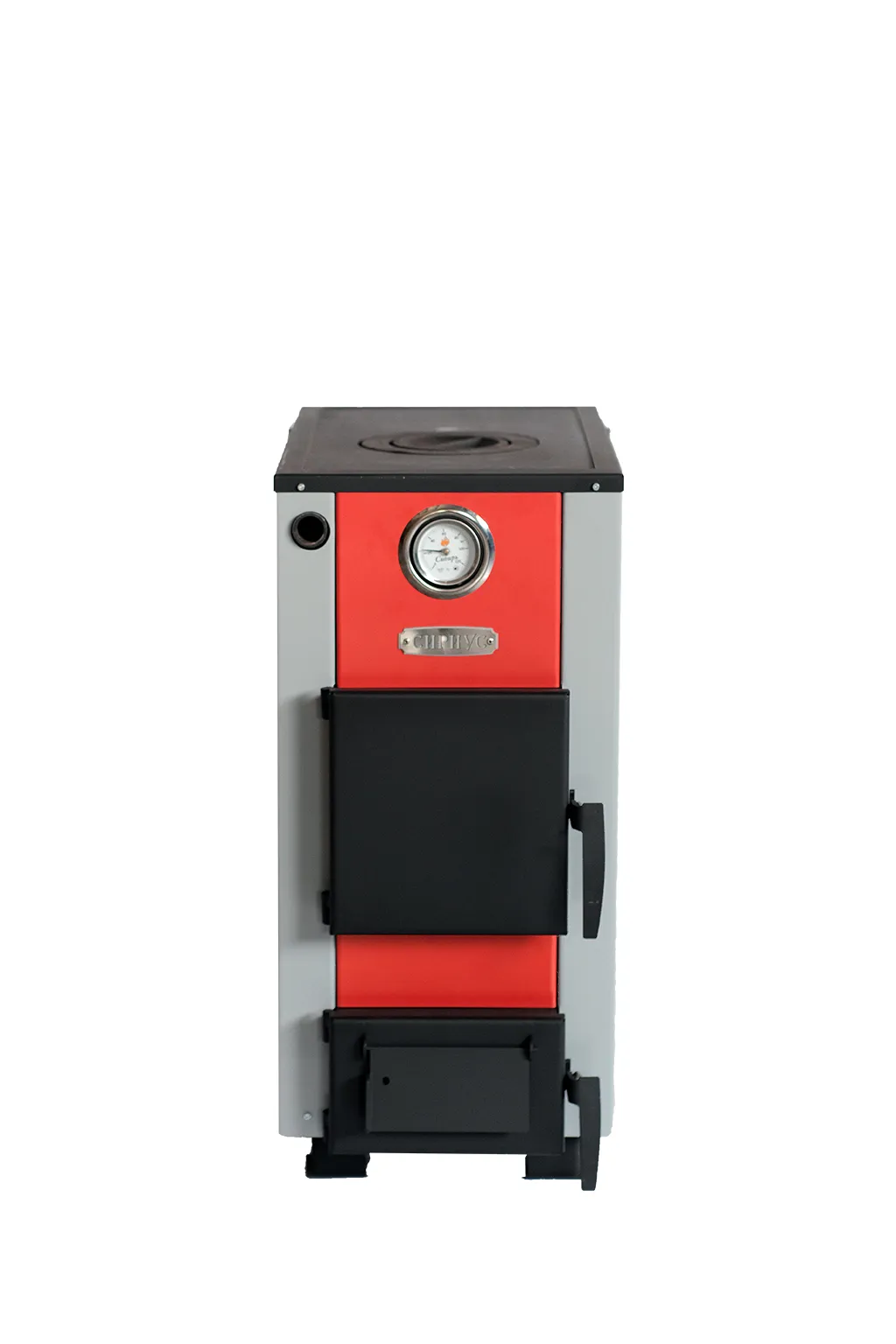

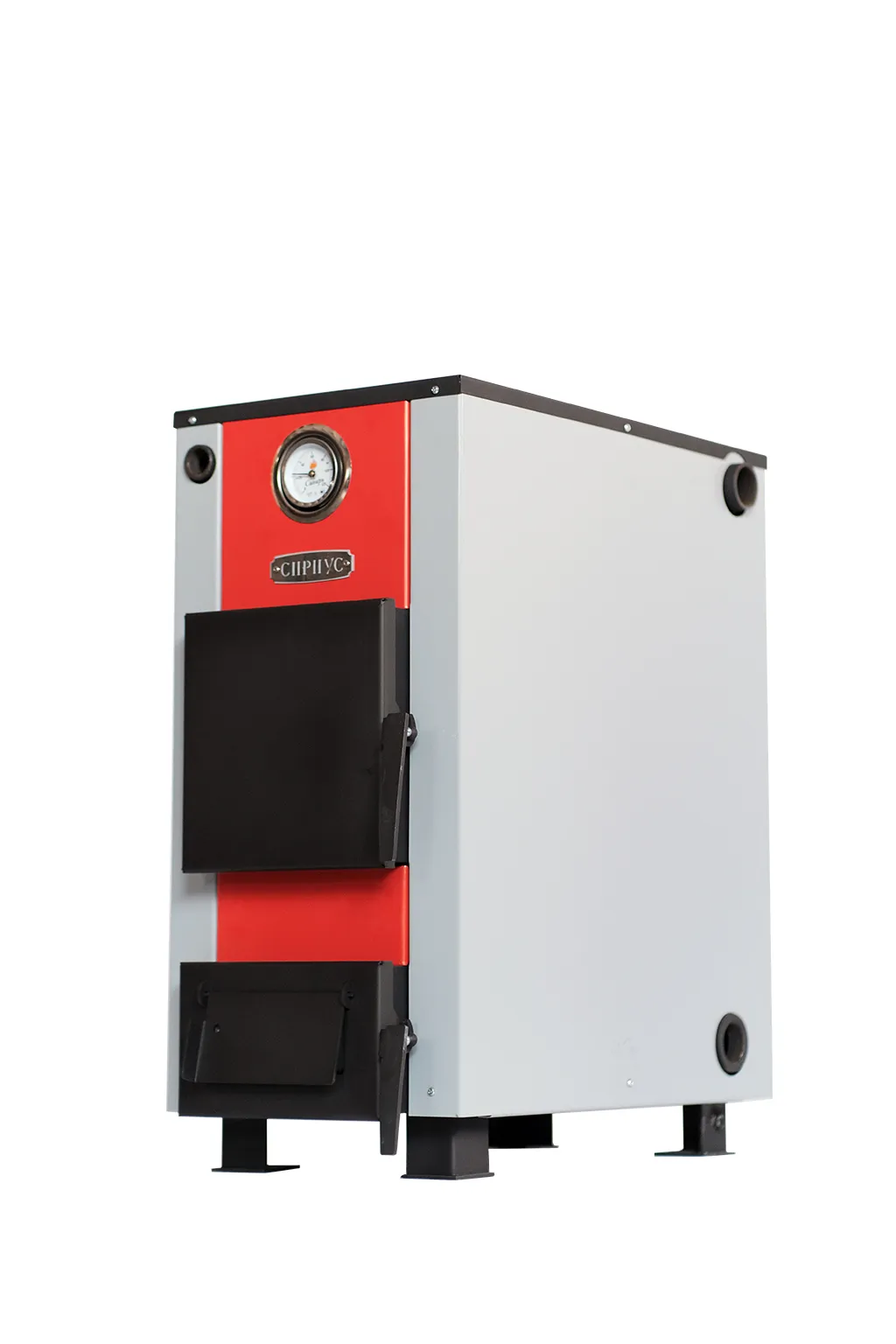

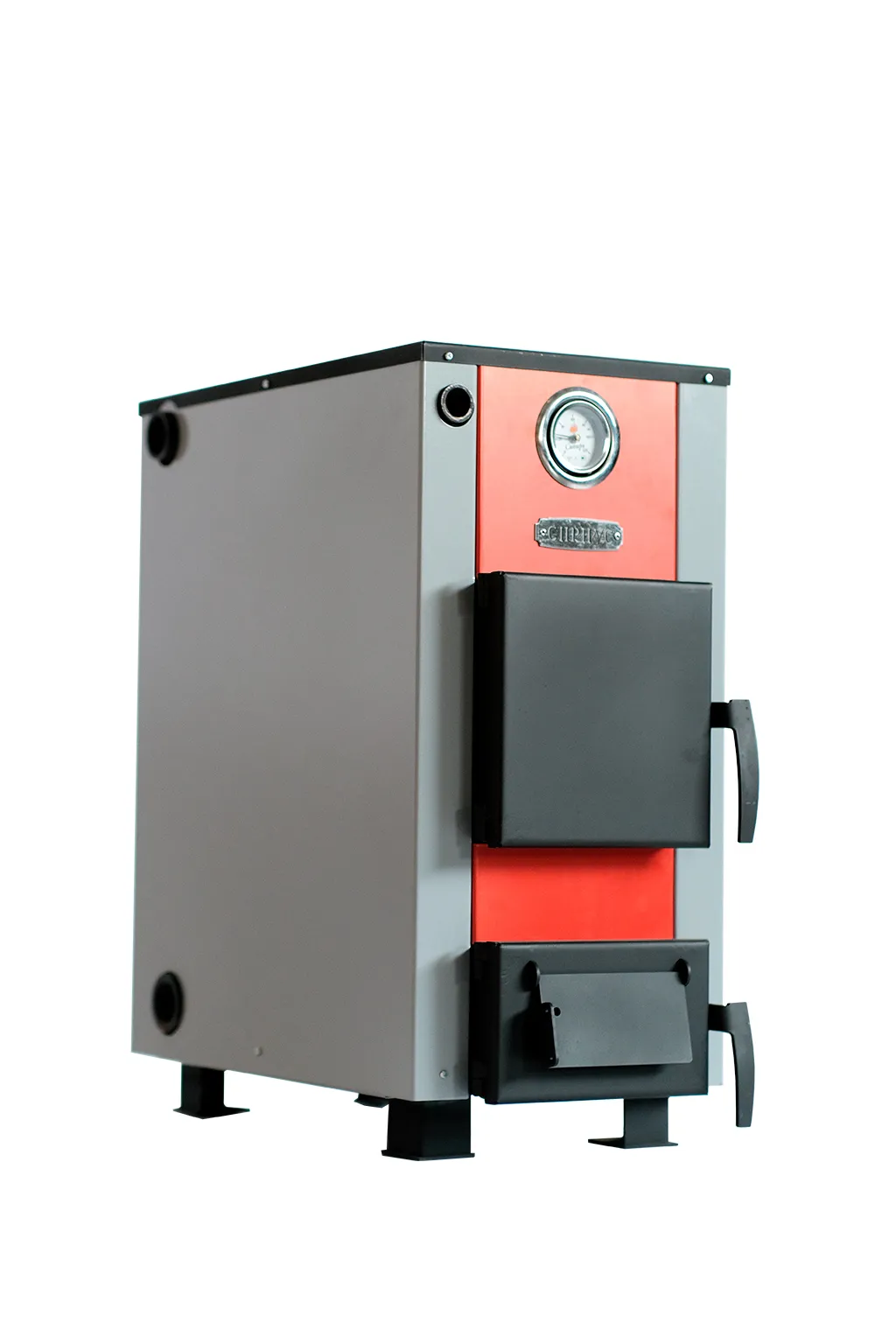

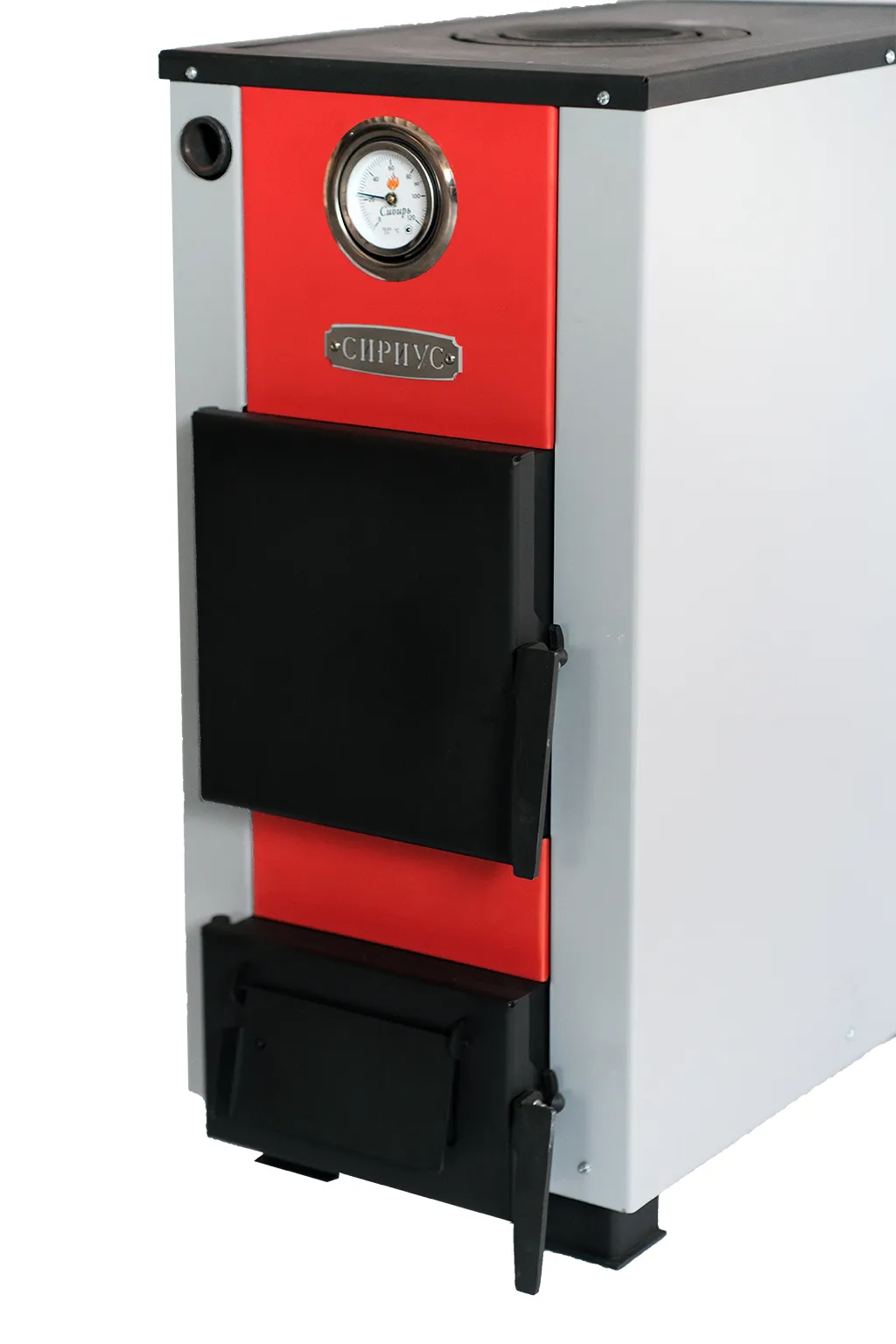

Отопительные котлы серии "Сириус" - это новый вид твердотопливных котлов, производимых заводом "НМК". Благодаря эффективным конструкторским решениям модификация котлов водяного отопления "Сириус-20" обеспечивает обогрев помещений площадью от 150 м2 до 200 м2.
Корпус котла изготовлен из конструкционной стали марки Ст.3 СП5 толщиной 3 мм. Снаружи котел облицован металлическим кожухом, окрашенным полимерной краской в фирменных цветах завода "НМК". Варочная поверхность выполнена по запатентованной технологии из стали толщиной 12 мм, что делает ее использование долговечным и практичным.
Котел серии "Сириус" в модификации 20 кВт отличается высокой производительностью и повышенным КПД полученного за счет внедрения дополнительных теплосъемных элементов, расположенных внутри котла. Стальная варочная плита ограничена снаружи металлическим уголком, обеспечивающим плотное прилегание к поверхности котла и создающее дополнительную эстетику.

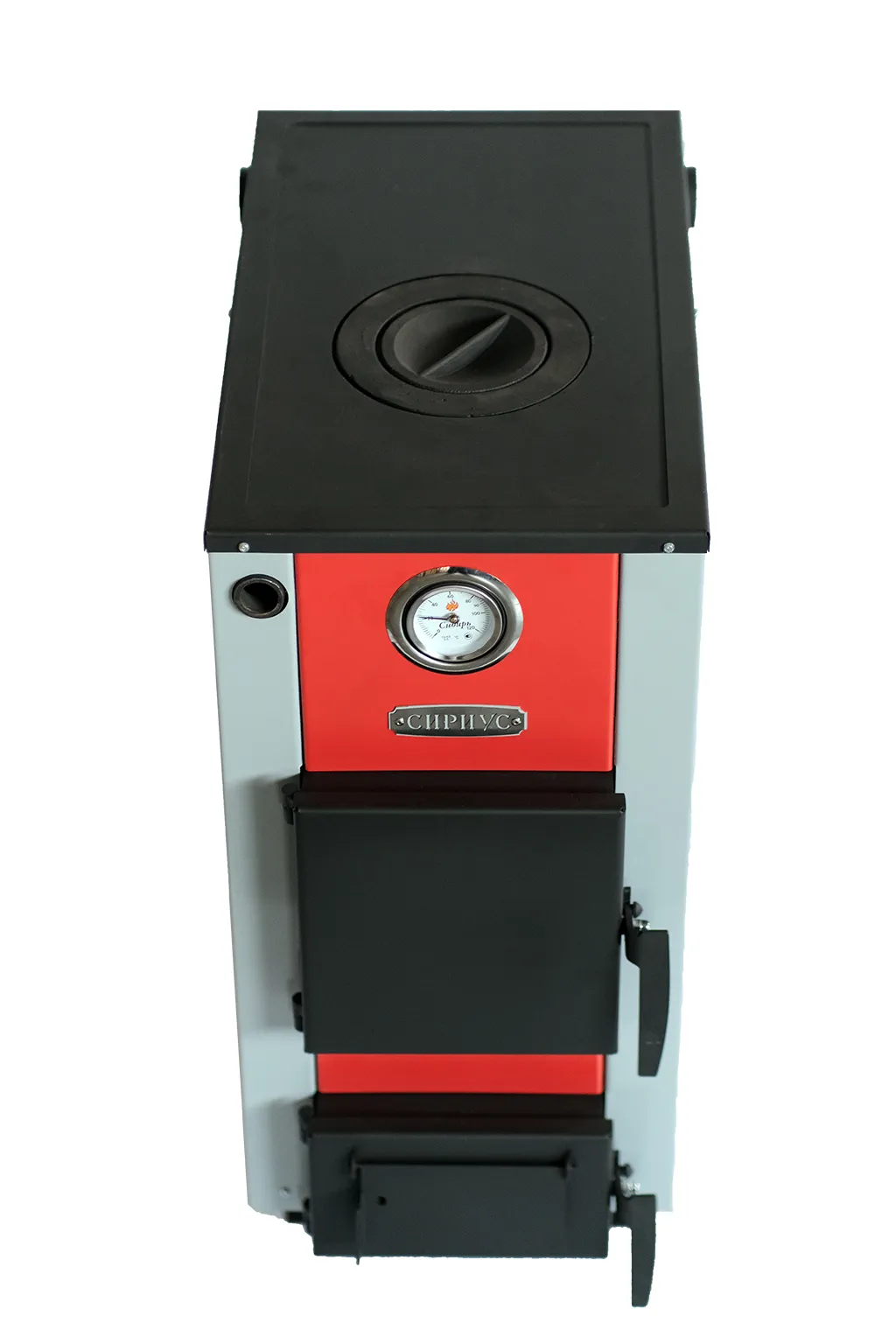

Расположенное с оборотной стороны варочной плиты кольцо усиления защищает ее от деформации при перепадах температур. Наличие верхнего отверстия в плите, закрытого чугунными конфорками позволяет производить через него загрузку угля.

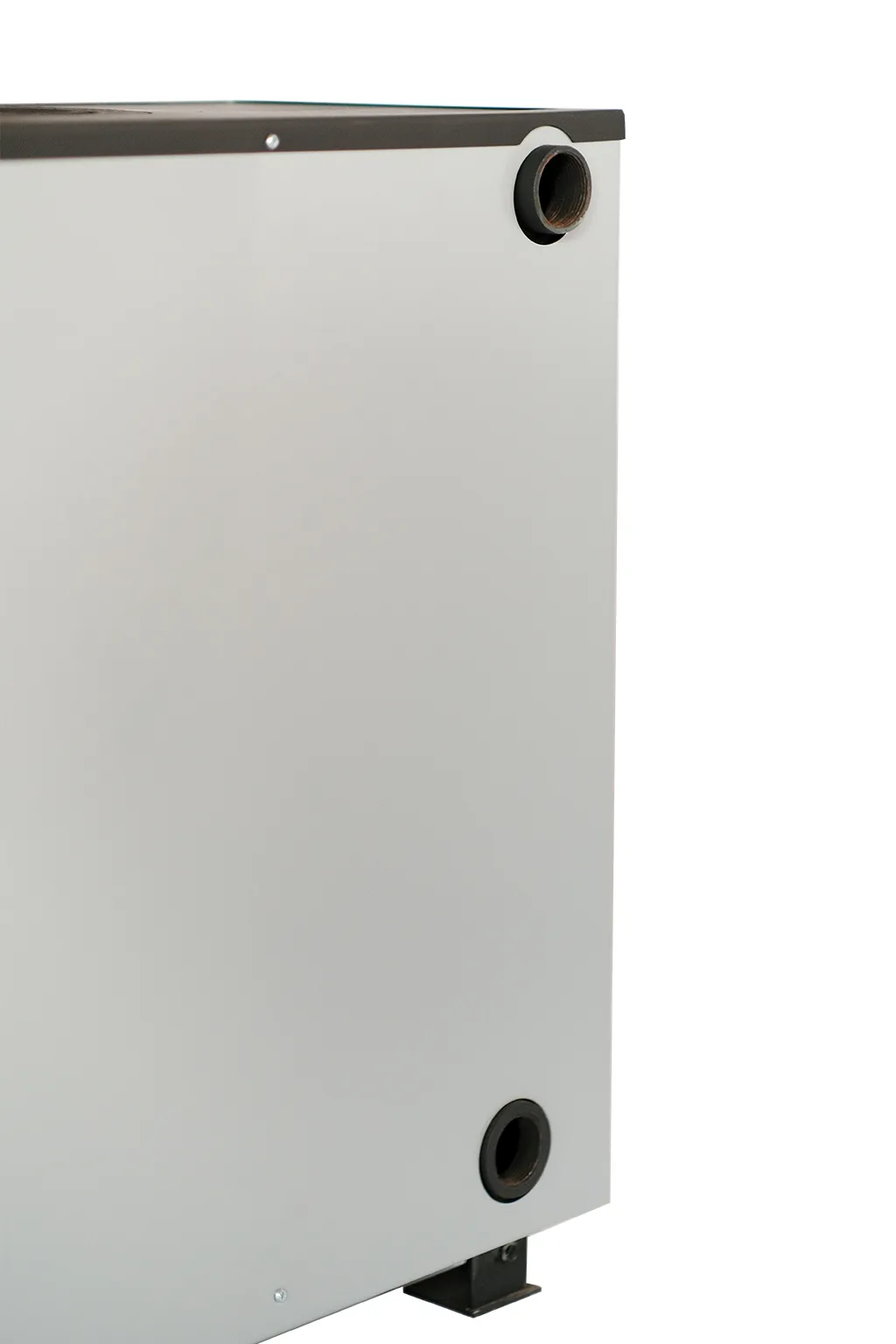

Конструкция корпуса котла "Сириус" позволяет устанавливать автоматический регулятор тяги в качестве дополнительной опции. Верхний патрубок подачи котла расположен в самой высокой точке корпуса, что предотвращает возможность скопления воздуха в системе отопления.
Наличие варочной поверхности, изготовленной из стали толщиной 12 мм по запатентованной технологии завода "НМК";
Компактные габаритные размеры, позволяющие установить данный вид котлов в самых ограниченных условиях;
Возможность установки блока ТЭН
Опция установки автоматического регулятора тяги;

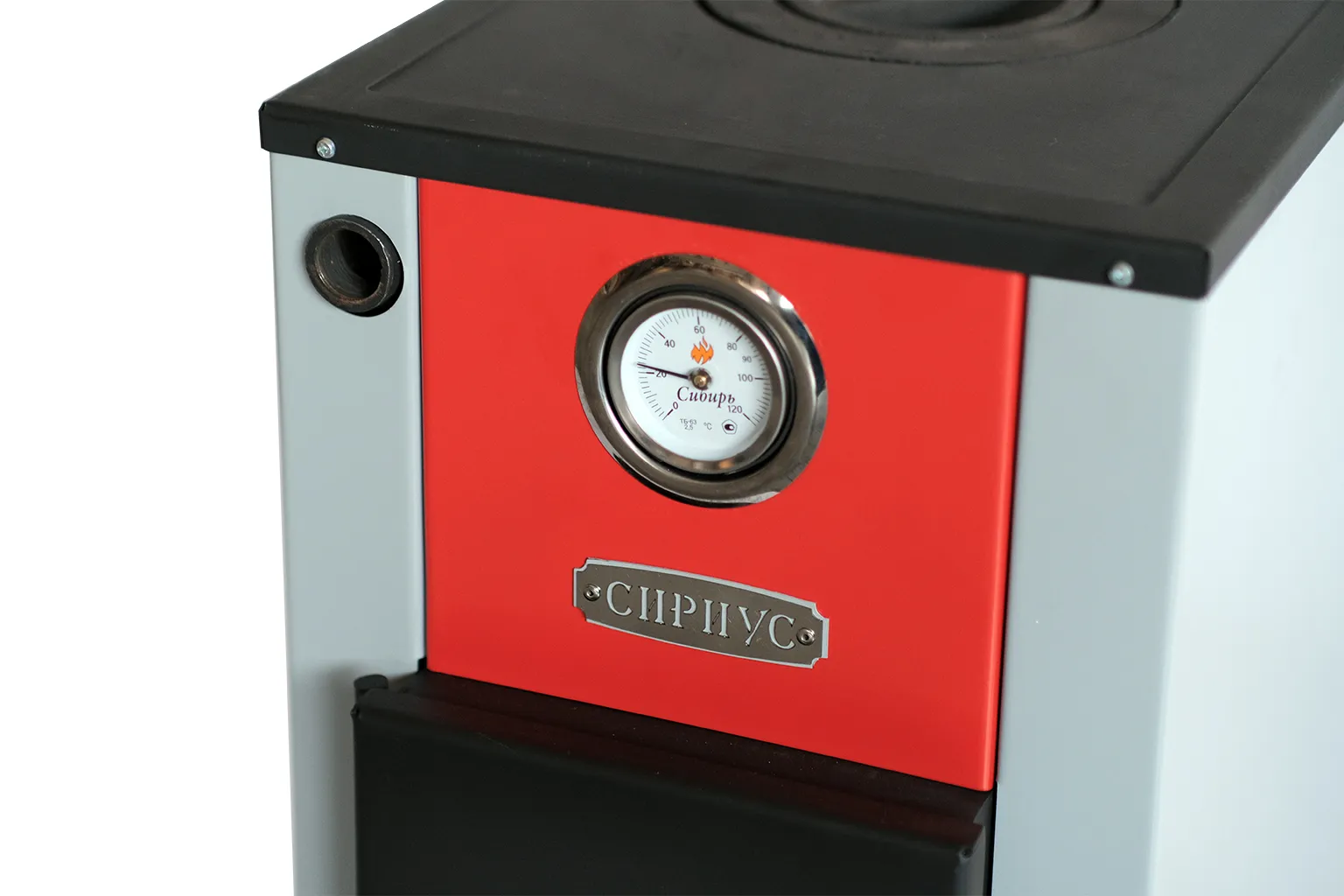

Встроенный в корпус биметаллический термометр
Съемный чугунный колосник стандартных размеров;
Глубокая и емкая топочная камера;
Круглый выход дымоходного патрубка;
Отсутствие рекомендованной розничной цен.
|
Теплопроизводительность, кВт |
20 |
|
Отапливаемая площадь, м2 |
150 - 200 |
|
КПД, % |
80 |
|
Рабочее давление в котле, Бар |
2 |
|
Номинальная Т воды на входе, ОС |
60-80 |
|
МахТ воды на выходе, ОС* |
85 |
|
Объем загрузочной камеры, л |
48 |
|
Объем водяного контура, л |
52 |
|
Глубина котла, мм |
678 |
|
Ширина котла, мм |
328 |
|
Высота котла, мм |
782 |
|
Глубина топочной камеры, мм |
450 |
|
Масса котла, нетто**, кг |
105 |
|
Высота оси фланца подачи, мм |
748 |
|
Высота оси фланца обратки, мм |
110 |
|
Высота подключения дымохода, мм |
667 |
|
Диаметр дымохода, мм |
150 |
|
Рекомендуемая высота дымохода, не менее, м |
6 |
|
Подключение отопительного контура |
ДУ32 |
|
Основное топливо |
Уголь, дрова*** |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
.png)
Рисунок 1. Схема устройства котла Сириус 20 кВт
.png)

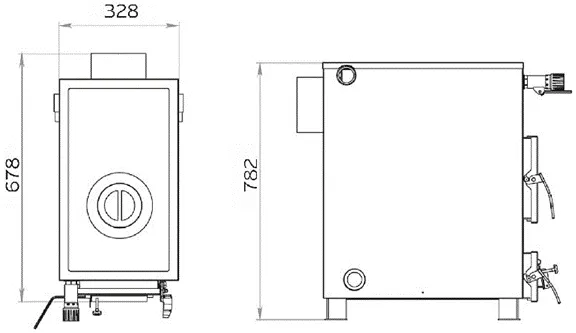

Рисунок 2. Габаритные размеры котла Сириус 20 кВт
.png)
Рисунок 3. Возвышение дымовых труб над кровлей (согласно СниП-91 п.3.73)
.png)
Рисунок 4. Подключение котла в открытой системе с естественной циркуляцией теплоносителя
1 – котел; 2 – радиатор отопления; 3 – расширительный бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – обводной мостик (байпас).
.png)
Рисунок 5. Подключение котла к двухтрубной открытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор; 3 – бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – циркуляционный насос; 7 – термоманометр на подаче; 8 – обводной мостик (байпас); 9 – кран для спуска воды; 10 – термоманометр обратки 11 – кран дренажа (слива).
.png)
Рисунок 6. Подключение котла к двухтрубной закрытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор; 3 – кран шаровый; 4 – сетчатый фильтр; 5 – циркуляционный насос; 6 – термоманометр; 7 – мембранный расширительный бак закрытого типа; 8 – предохранительный клапан; 9 – автоматический воздушный клапан; 10 – кран для спуска воздуха; 11 – обводной мостик (байпас); 12 – кран дренажа (слива).
.png)
Рисунок 7. Подключение котла к однотрубной открытой системе с принудительной циркуляцией теплоносителя
1 – котел; 2 – радиатор отопления; 3 – расширительный бак открытого типа; 4 – кран шаровый; 5 – сетчатый фильтр; 6 – циркуляционный насос; 7 – термоманометр; 8 – кран для спуска воздуха; 9 – кран дренажа (слива); 10 – обводной мостик (байпас).
|
Котел «Сириус» в сборе |
1 шт |
|
Отбойник |
1 шт |
|
Термометр(встроен в корпус) |
1 шт |
|
Зольник |
1 шт |
|
Заглушка 1 G 1 1/4 |
2 шт |
|
Заглушка 2 G 3/4
|
1 шт |
|
Рукоятка звездообразная |
1 шт |
|
Инструкция по монтажу и эксплуатации |
1 шт |
