Твердотопливный котел CТЭН mini 7 кВт
«СТЭН mini» - самые компактные котлы в ряду твердотопливных котлов компании СТЭН.
Котлы предназначены для обогрева зданий, оборудованных системой водяного отопления. Корпус сварной, из стали толщиной 3 мм. Покрытие корпуса: термостойкое, цвет черный. Боковые декоративные панели - съемные.
Котлы отопительные СТЭН mini предназначены для обогрева помещений площадью до 110 м², встраиваются в любую систему отопления с давлением до 1 атм. Присоединение обратки возможно слева и справа. На котлах возможна установка блока ТЭНов и предохранительного клапана. Для монтажа с кирпичной трубой используется переходник дымохода КВ-ПГ 1.

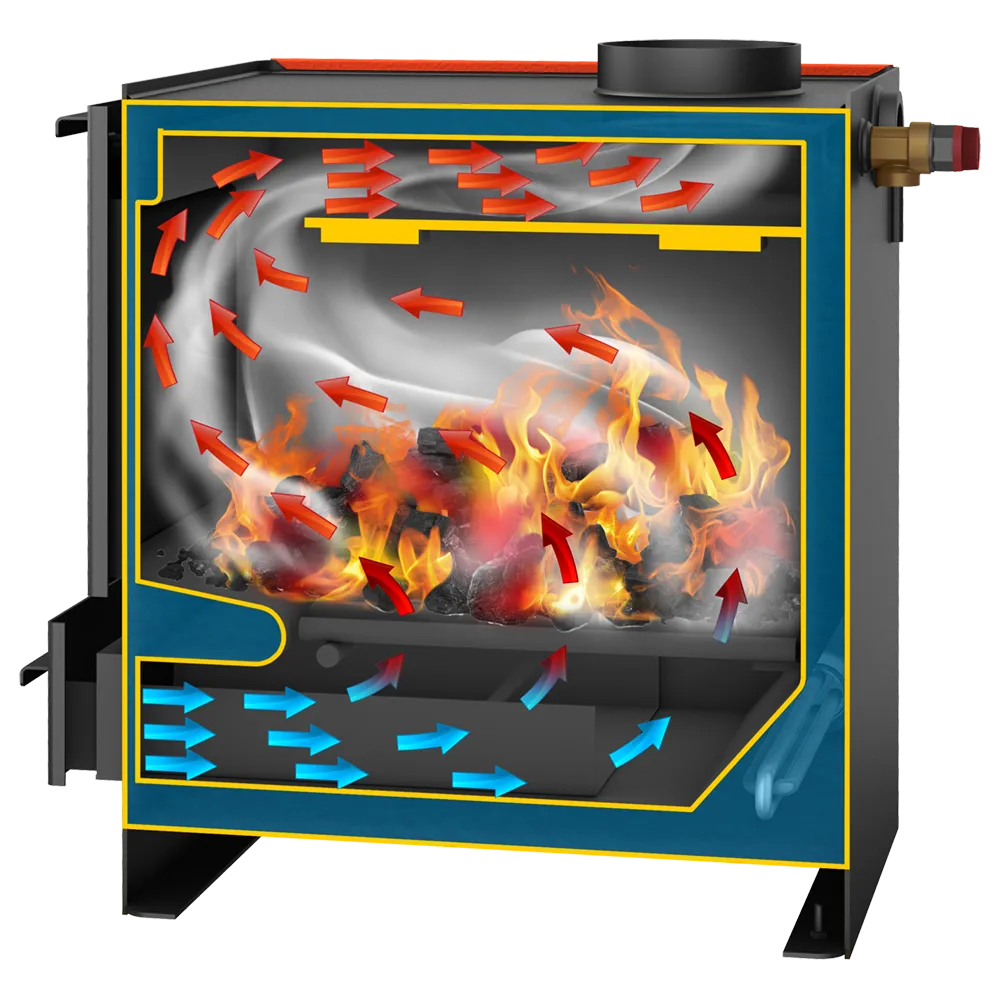

Основные преимущества отопительного котла CТЭН mini 7 кВт
- 01 Компактность
«СТЭН mini» - самые компактные котлы в ряду твердотопливных котлов компании СТЭН.
- 02 Надежность
Котлы предназначены для обогрева зданий, оборудованных системой водяного отопления. Корпус сварной, из стали толщиной 3 мм.
- 03 Удобство и простота в эксплуатации
Боковые декоративные панели - съемные.
- 04 Эстетичность
Покрытие корпуса: термостойкое, цвет черный. Цвет боковых декоративных панелей: терракота.
Характеристики твердотопливного котла CТЭН mini 7 кВт
|
Габариты (Г х Ш х В)
|
535х338х560
|
|
Номинальная мощность, кВт
|
7
|
|
Коэффициент полезного действия (КПД) %
|
75
|
|
Расположение выхода дымохода
|
Сверху
|
|
Форма дымоходного патрубка
|
круглый
|
|
Диаметр дымохода, мм
|
115
|
|
Масса котла, кг
|
58
|
|
Площадь отапливаемого помещения, м2
|
70
|
|
Теплоноситель
|
вода
|
|
Дополнительный теплоноситель
|
антифриз
|
|
Глубина топочной камеры, мм
|
430
|
|
Объём топочной камеры, л
|
22
|
|
Ширина топочной камеры, мм
|
244
|
|
Высота топочной камеры, мм
|
210
|
Схемы управления и устройство угольного котла СТЭН mini 7 терракот

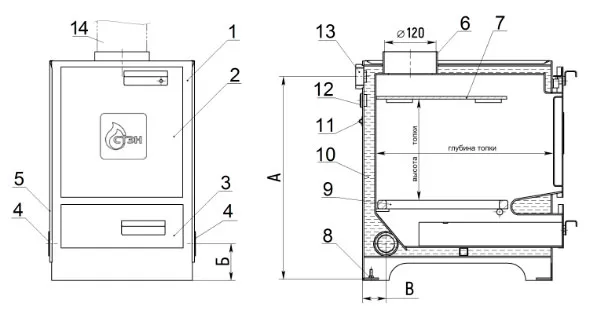

Рисунок 1. Устройство котла. Базовая комплектация
1 – корпус котла; 2 – дверца загрузочная; 3 – зольный ящик; 4 – резьбовые патрубки для подключения обратки или для установки блока ТЭНов (ТЭНБР); 5 – панель декоративная; 6 – дымоход котла; 7 – отсекатель пламени; 8 – место крепления заземления; 9 – колосниковая решетка с боковыми вставками; 10 – водяная рубашка котла; 11 – скоба для установки температурного датчика ПУЭ; 12 – резьбовое отверстие для установки предохранительного клапана; 13 – резьбовой патрубок для подключения подающей магистрали отопления; 14 – присоединяемая стальная дымовая труба.
Рисунок 2. Установка котла в помещении (вид сверху):
1 – ТЭНБ; 2 – котёл; 3 – металлический лист.
Рисунок 3. Расположение дымовой трубы.
Рисунок 4. Схема дымовой трубы.
1 – кровля; 2 – устье трубы; 3 – стропила; 4 – теплоизоляция; 5 – разделка; 6 – керамзит; 7 – шибер.
Рисунок 5. Монтаж котлов, имеющих выход дымохода «наверх»:
1 – стальной лист; 2 – котёл; 3 – металлический (круглый) дымоход; 3а – переходник дымохода КВ-ПГ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 6. Монтаж котлов, имеющих выход дымохода «назад»:
1 – стальной лист; 2 – котёл; 3 – съёмный дымоход КГ; 3а – съёмный дымоход ПГ; 3б – съёмный дымоход КВ; 4 – шибер; 5 – независимое крепление дымохода; 6 – конденсатосборник; 7 – жаростойкое уплотнение.
Рисунок 7. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, открытым расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – раковина; 3 – кран заполнения системы отопления; 4 – трубопровод переливной; 5 – предохранительный клапан; 6 – фланец для установки предохранительного клапана; 7 – трубопровод горячего водоснабжения; 8 – манометр; 9 – фитинги 2-го контура (в котлах с ГВС); 10 – расширительный бак; 11 – кран на трубопроводе подачи; 12 – термометр; 13 – подающая магистраль; 14 – фланец подающей магистрали; 15 – фланец обратки; 16 – кран на обратной магистрали; 17 – кран радиатора; 18 – радиатор; 19 – трубопровод канализации; 20 – сливной кран; 21 – обратный трубопровод.
Рисунок 8. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, естественной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец подающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор.
Рисунок 9. Схема монтажа котла в однотрубной системе отопления с верхней разводкой, принудительной циркуляцией, мембранным расширительным баком, для одноэтажных строений:
1 – водопровод; 2 – канализация; 3 – предохранительный клапан; 4 – фланец для установки предохранительного клапана; 5 – автоматический воздухоотводчик; 6 – подающая магистраль; 7 – манометр; 8 – кран на трубопроводе подачи; 9 – термометр; 10 – кран сброса давления с мембранного бака для проверки давления в его воздушной камере; 11 – фланец по- дающей магистрали; 12 – фланец обратки; 13 – сливной кран; 14 – мембранный расширительный бак; 15 – кран для отсоединения бака от системы отопления на время его проверки; 16 – кран на обратной магистрали; 17 – редукционный клапан; 18 – кран заполнения системы отопления; 19 – обратный трубопровод; 20 – кран радиатора; 21 – радиатор; 22 – насос.
Комплект поставки:
Базовая комплектация
|
|
1 шт.
|
|
|
1 шт.
|
|
|
1 шт.
|
|
|
2 шт.
|
|
|
1 шт.
|
- Колосник чугунный, 200×300 мм
|
1 шт.
|
- Боковая вставка колосника
|
2 шт.
|
|
|
1 шт.
|
|
|
1 шт.
|
- Шнур термостойкий для дымохода
|
1 шт.
|
