Модификация котла без блока трубчатых электро нагревателей, с возможностью его установки
Линейка водогрейных котлов «Гидравлик» разработан на базе популярного воздухогрейного котла, с тем отличием, что в конвективных трубах теперь нагревается не воздух, а вода. Всестороннее экранирование топливника конвективными трубами позволяет максимально использовать для нагрева воды тепловое излучение горящего топлива и тепло, содержащееся в дымовых газах.
Линейка представлена моделями «Студент» и «Инженер» .Так же как и воздухогрейные котлы они отличаются габаритами и мощностью. Применяется для подключения водяного отопления открытого и закрытого типа. В качестве топлива используется дрова и каменный уголь. «Гидравлики» предназначены для водяного отопления жилых и нежилых помещений с максимальным объемом от 400 до 670 куб.
Применяется для подключения водяного отопления открытого и закрытого типа
Каждый котел проходит гидроиспытание что обеспечивает защиту от протекания
Трубчатые электронагреватели позволяют поддерживать температуру теплоносителя в перерывах работы котла
Может отапливать даже многоэтажные помещения со сложной конфигурацией
Разработан на базе популярного воздухогрейного котла, с тем отличием, что в конвективных трубах теперь нагревается не воздух, а вода
Всестороннее экранирование топливника конвективными трубами позволяет максимально использовать для нагрева воды тепловое излучение горящего топлива и тепло, содержащееся в дымовых газах
Чугунная дверца со светопрозрачным окошком из жаропрочного стекла даёт возможность визуально контролировать процесс горения
Встроенный термоманометр позволяет контролировать температуру и давление водяного контура
В качестве топлива используются дрова и каменный уголь
|
Номинальная мощность, кВт |
16 |
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м² |
150 |
|
Суммарные потери на стенках котла, кВт |
3,6 |
|
Габаритные размеры (Ш х Г х В), мм |
370 х 570 х 780 |
|
Масса, кг |
90 |
|
Температура теплоносителя на выходе из котла, °С |
95 |
|
Теплоноситель |
Вода |
|
Проем топочной дверцы, мм |
275х250 |
|
Объем камеры сгорания, л |
70 |
|
Максимальный объем загрузки топлива, л |
30 |
|
Максимальная длина полена, мм |
385 |
|
Диаметр дымохода, мм |
120 |
|
Рекомендуемая высота дымохода, м |
6 |
|
Объем водяного контура котла, л |
21,5 |
|
Рабочее давление в системе, МПа (кгс/кв.см) |
0,3(3) |
|
Гарантия, лет |
3 |

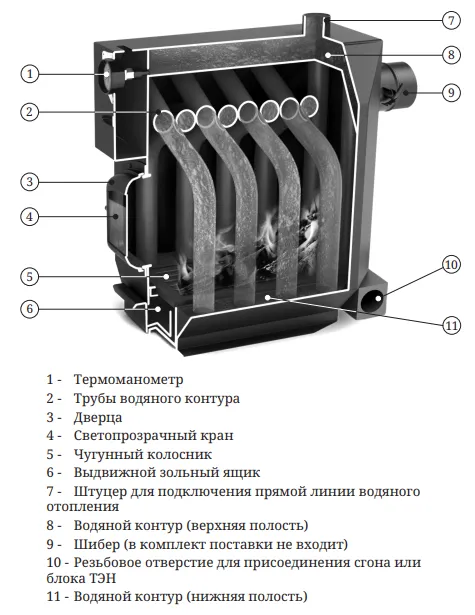

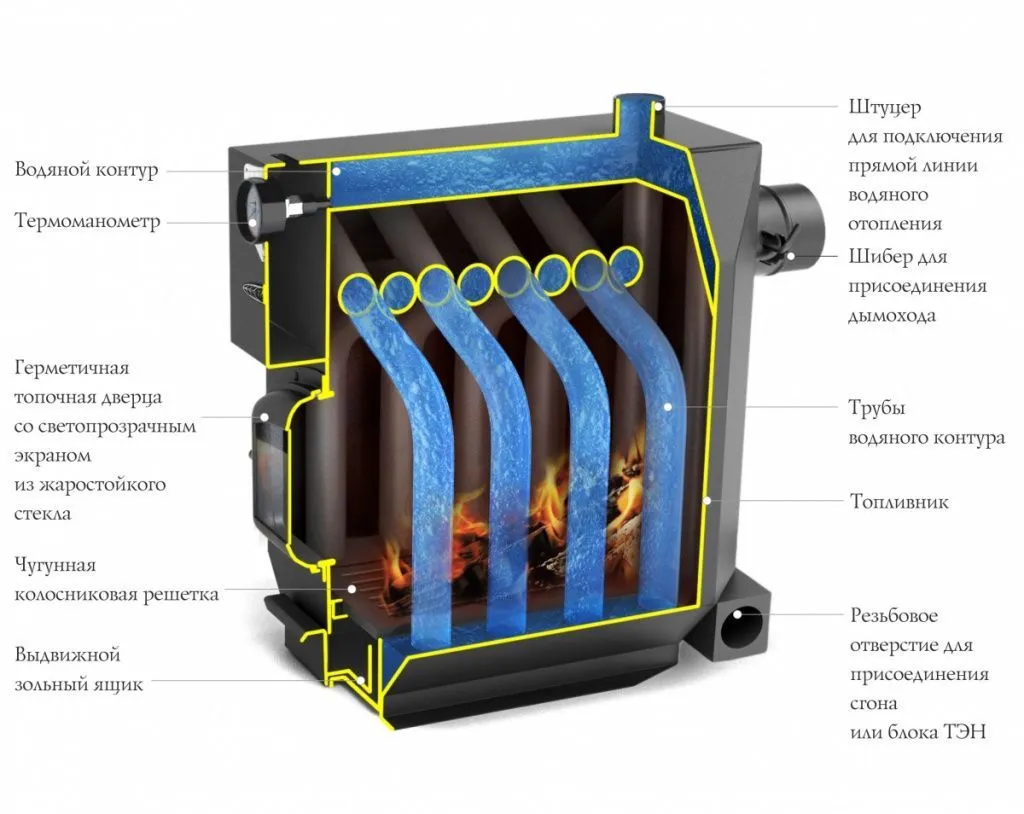

Рисунок 1. Устройство котла. Базовая комплектация

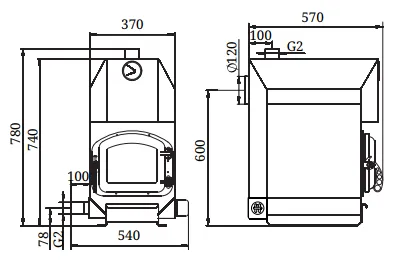

Рисунок 2. Габаритные размеры

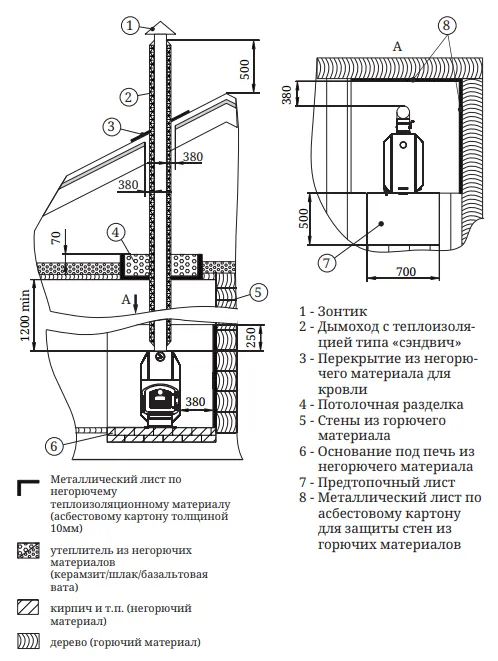

Рисунок 3. Монтаж котла в помещении из горючих материалов (дерева) с установкой на
основание из негорючего материала; Система отопления условно не показана.

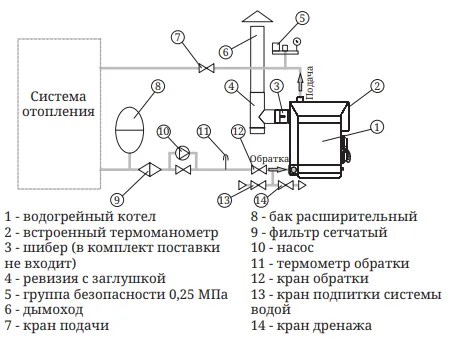

Рисунок 4. Подключение закрытой системы отопления с циркуляционным насосом

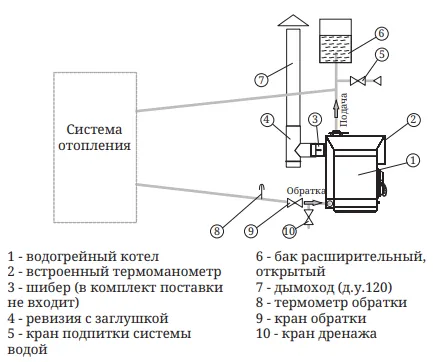

Рисунок 5. Подключение открытой системы отопления с естественной циркуляцией
Базовая комплектация
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
|
1 шт. |
