Твердотопливный котел Sunfire 22 кВт
Твердотопливный котел Sunfire 22 кВт
Sunfire 22 кВт — угольный отопительный котёл для частных жилых домов и зданий коммунально-бытового назначения площадью до 200 м², оснащённых замкнутыми контурами водяного отопления с принудительным перемещением теплоносителя. Корпус агрегата выполнен из конструкционной стали листовой прокатки толщиной 3 мм, прошедшей антикоррозийную обработку. Номинальная тепловая мощность установки составляет 22 кВт, а тепловой КПД достигает 85 %, что выгодно выделяет котёл на фоне сопоставимых по классу решений. Основным расчётным топливом является уголь. Небольшие габариты и аккуратное исполнение корпуса упрощают размещение оборудования в котельных с ограниченной площадью.
Геометрия топочного пространства подобрана таким образом, чтобы обеспечить полное выгорание угля при минимальном накоплении зольного остатка. Встроенный механический регулятор тяги самостоятельно корректирует воздушный поток, интенсивность пламени и тепловую мощность, удерживая теплоноситель в заданном температурном диапазоне без постоянного участия владельца. Загрузочная дверца выполнена с повышенным уплотнением по периметру, что исключает просыпание угля при закладке топлива. Теплоизолированный кожух сокращает время выхода системы на рабочий режим и стабилизирует параметры отопительного контура. Котёл прошёл сертификационные испытания и отличается технологичностью монтажа. При стандартной высоте потолков около 2,5 м агрегат эффективно обогревает помещения суммарной площадью до 200 м².
Ключевые достоинства модели Sunfire 22 кВт
- 01 Тепловой КПД 85 %
Значение коэффициента полезного действия 85 % заметно превосходит показатели большинства серийных твердотопливных котлов аналогичного класса мощности. Это напрямую выражается в сниженном расходе угля на единицу выработанного тепла и сокращении эксплуатационных затрат в течение всего отопительного сезона.
- 02 Конструкционная сталь 3 мм с антикоррозийной защитой
Несущие и теплонагруженные элементы корпуса изготовлены из конструкционной стали толщиной 3 мм, покрытой защитным антикоррозийным составом. Сочетание достаточной толщины металла и химической защиты поверхности обеспечивает устойчивость к тепловым деформациям и окислению при многолетней интенсивной эксплуатации.
- 03 Автоматический регулятор тяги
Механический регулятор тяги непрерывно отслеживает текущую температуру теплоносителя и соответствующим образом изменяет приток воздуха в топочную камеру. Автономная работа системы поддерживает оптимальный режим горения, избавляя пользователя от необходимости вручную контролировать процесс.
- 04 Усовершенствованная конструкция загрузочной дверцы
Продуманная геометрия проёма и плотное уплотнение по всему контуру загрузочной дверцы упрощают подачу угля в топку и надёжно предотвращают просыпание топлива на пол котельной. Удобный захват и выверенный угол открывания сокращают время закладки очередной порции топлива.
- 05 Компактные габариты и современный дизайн
Рациональная компоновка агрегата позволяет разместить котёл даже в небольшой котельной, не жертвуя удобством обслуживания. Лаконичное оформление корпуса органично вписывается в пространство технических помещений и не вступает в противоречие с современными интерьерными решениями.
- 06 Быстрый выход на рабочий режим и простота монтажа
Оптимизированная конструкция теплообменника сокращает время прогрева системы отопления после розжига, быстро доводя теплоноситель до заданной температуры. Технологичность сборочных узлов и чёткая монтажная документация позволяют выполнить установку котла в сжатые сроки без привлечения специализированного инструмента.
Характеристики угольного котла Sunfire 22 кВт
| Характеристики | Ед. изм. | Sunfire 22 |
|
Теплопроизводительность |
кВт | 22 |
|
КПД, % (+3-5%) |
% | 85 |
|
Рабочее давление в котле, не более |
мПа* | 0,2 |
|
Максимальное давление воды не более |
мПа | 0,25 |
|
Предохранительный клапан давления |
Бар | 2,5 |
|
Отапливаемая площадь |
м2 | 200 |
|
Максимальная t воды на выходе |
°C | 85 |
|
Номинальная t воды на входе в котел |
°C | 65-75 |
|
Объем водяного контура |
л | 180 |
|
Диаметр/Сечение дымохода |
мм | 150 |
|
Температура продуктов сгорания |
°C | 200 |
|
Глубина |
мм | 850 |
|
Ширина |
мм | 590 |
|
Высота |
мм | 980 |
|
Глубина топочной камеры |
мм | 500 |
|
Масса котла |
кг | 158 |
|
Гарантия |
мес | 36 |
Примечание:
*Рекомендуемая температура оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
Устройство и размеры котла для отопления Sunfire 22 кВт
Рисунок 1. Схема установки шамотных кирпичей.
Рисунок 2. Схема установки терморегулятора.

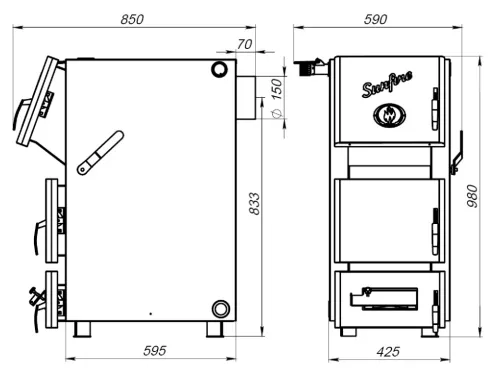

Рисунок 3. Габаритные размеры котла.

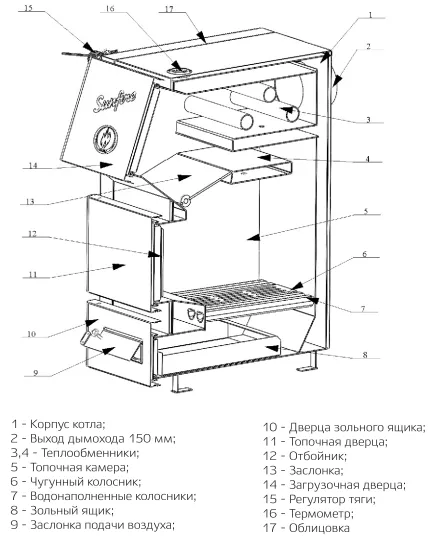

Рисунок 4. Схема устройства котла в разрезе.
Установка котла
- Внимание:
- - Вода для подпитки открытых систем теплоснабжения должна отвечать требованиям ГОСТ 2874 – Вода питьевая.
- - Эксплуатация котлов без докотловой или внутрикотловой обратки воды запрещается.
- - Работа котла зависит от правильности монтажа системы отопления.
- - При монтаже системы отопления в верхней точке устанавливается только расширительный бак открытого типа.
Рисунок 3. Монтаж котла.
Примеры схем подключения котла
Рисунок 6. Схема подключения к двутрубной системе с принудительной циркуляцией теплоносителя.
Рисунок 7. Схема подключения котла к системе с конвективной самоточной циркуляцией теплоносителя.
Комплект поставки
|
Котел «Sunfire» в сборе |
1 шт. |
|
Чугунный колосник |
1 шт. |
|
Зольник |
1 шт. |
|
Отбойник |
1 шт. |
|
Заслонка |
1 шт. |
|
Регулятор тяги |
1 шт. |
|
Шуровка |
1 шт. |
|
Рукоятка звездообразная (ручной регулятор тяги) |
1 шт. |
|
Ручка с осью для заслонки |
1 шт. |
|
Инструкция по монтажу и эксплуатации |
1 шт. |
