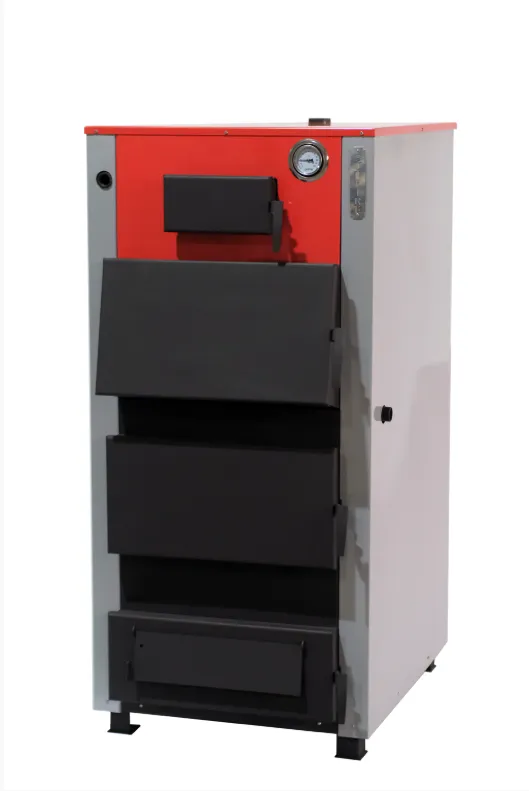

Фото Твердотопливный котел Sunfire 75 кВт на официальном сайте дистрибьютора

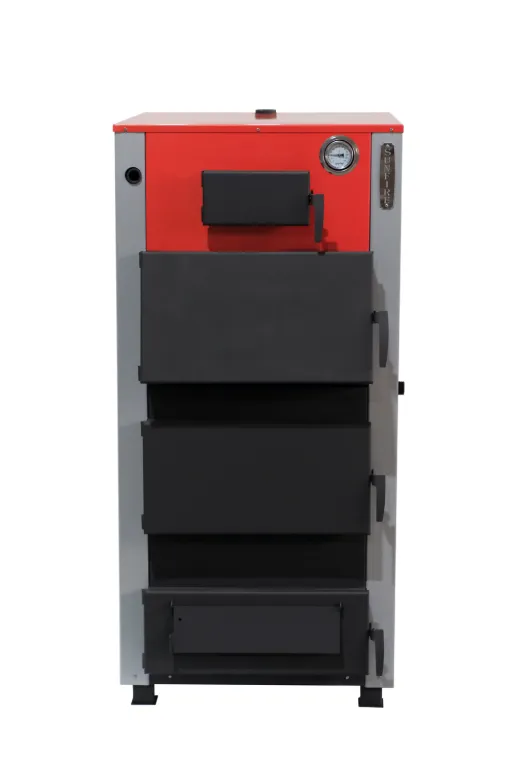

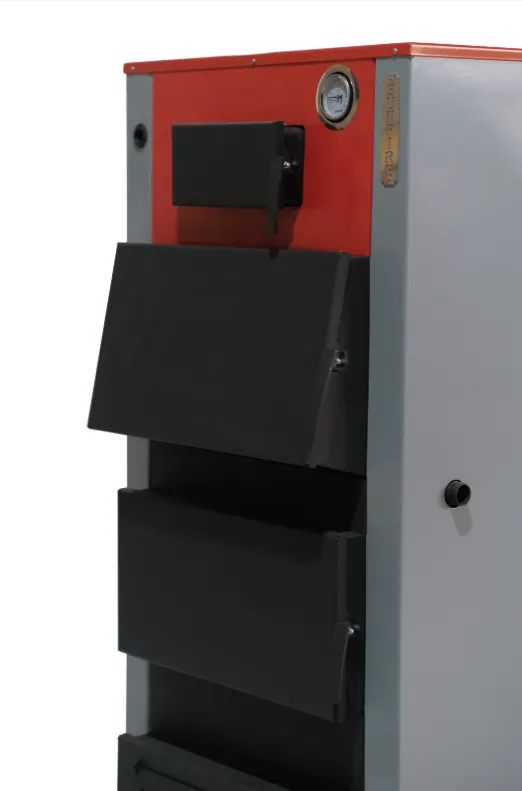

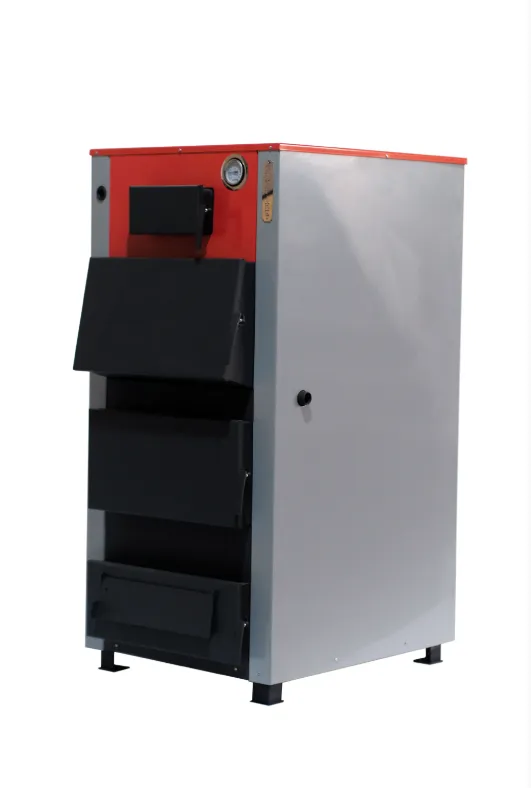

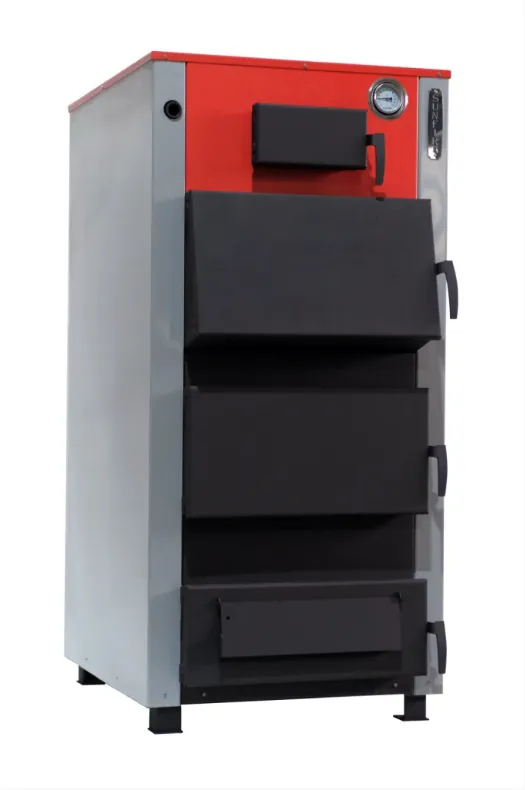

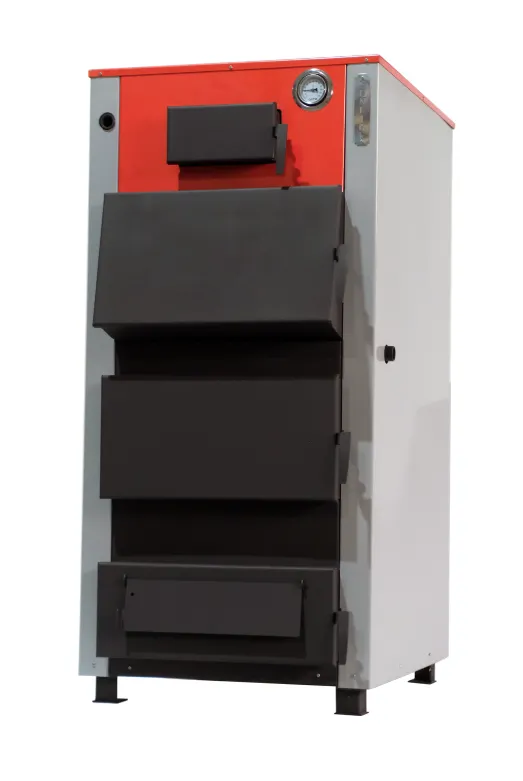

Твердотопливный котел Sunfire 75 кВт

Производитель: НМК
Страна-производитель: Россия
Гарантийный срок, мес.: 12
Вес Брутто (ориентировочный), кг: 554,3
Вес Нетто, кг: 482
Все характеристики

212 840 ₽

Оплатить

В наличии

Рассчитать доставку

Описание Характеристики Документы и файлы Отзывы Видео

Твердотопливный котел Sunfire 75 кВт

Твердотопливный котел "Sunfire" 75 кВт является технологичным и продвинутым инженерным отопительным прибором, предназначенным для отопления индивидуальных жилых домов и зданий общей площадью до 750 м2, оборудованных системами водяного отопления с принудительной циркуляцией.

Котел "Sunfire" 75 кВт по праву является высокоэффективным твердотопливным котлом, так как его КПД составляет 85%, что значительно выше в сравнении с другими моделями производственной линейки завода "НМК" и рыночными аналогами.

Модель "Sunfire" 75 кВт надежна, безопасна, имеет компактный размер, стильный дизайн, характеризуется простой установкой при монтаже. Данный котел обеспечивает быстрый нагрев и значительный показатель КПД, что поддерживает хорошие характеристики отопления в разных условиях.

Конструкция котла "Sunfire" 75 кВт предусматривает возможность функционирования на угле и дровах. Корпус котла выполнен из высокопрочной стали с антикоррозионной обработкой.

Для регулировки температуры, тяги, контроля пламени используется автоматический регулятор тяги. Котел имеет дверцу специальной конструкции, облегчающую загрузку топлива и уменьшающую риск просыпать уголь.

Основные преимущества отопительного котла Sunfire 75 кВт

01 Более высокий КПД
По сравнению с линейкой котлов «Сибирь - Гефест» кпд вырос на 10%
02 Компактность
Габариты котла позволяют установить его в практически любые помещения
03 Экономичность
Специально разработанная конструкция котла позволяет максимально использовать тепловую энергию при сгорании топлива
04 Информативность

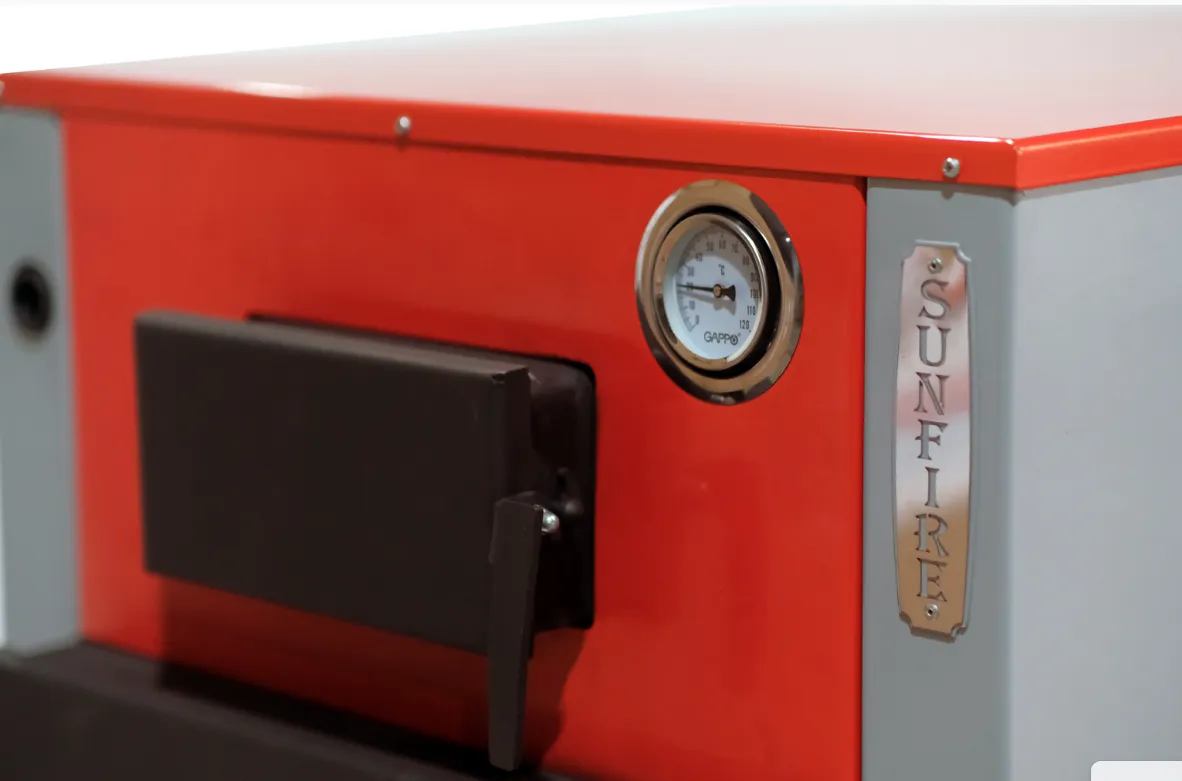

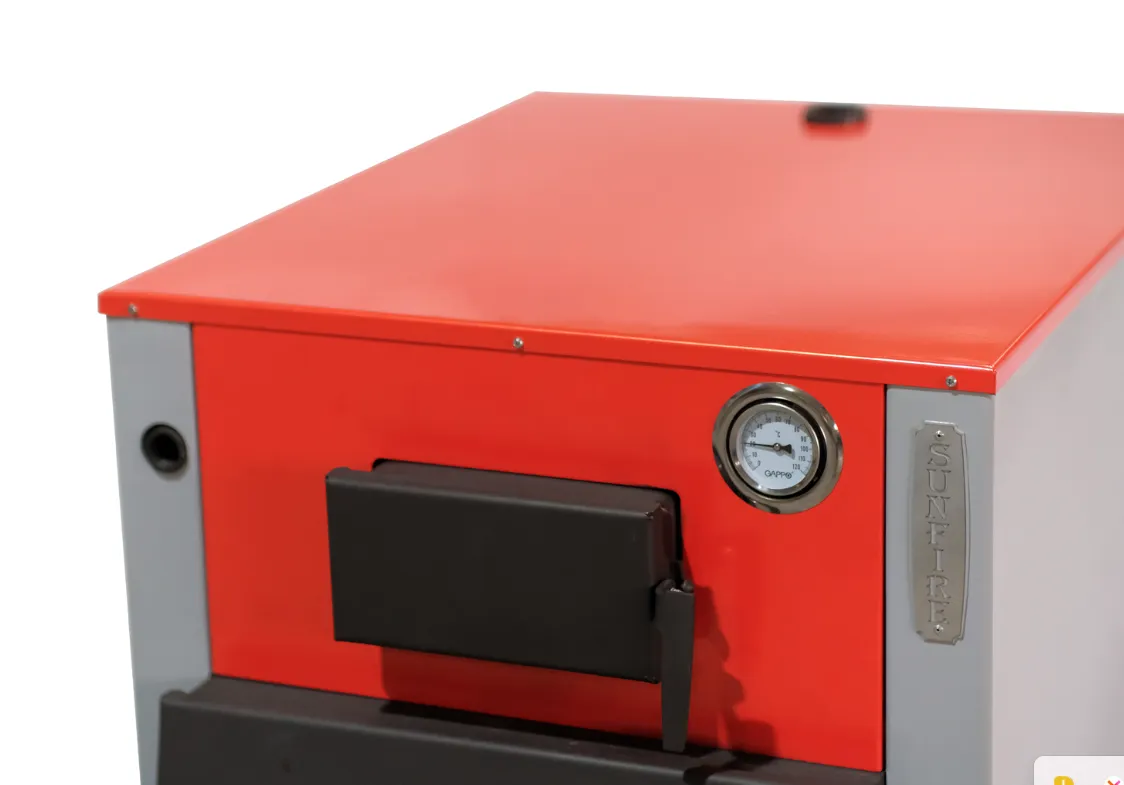

Температуру воды в котле показывает биметаллический термометр, встроенный в корпус
05 Долговечность
Бесперебойная работа котла гарантирована в течение десяти лет. Котел имеет высокопрочный корпус с антикоррозийной обработкой
06 Технологичность
Котел имеет в комплекте автоматический регулятор тяги, который позволяет в автоматическом режиме поддерживать комфортную температуру теплоносителя. Данный котел подходит для закрытой системы отопления. В него добавлена дополнительная дверца в топочной камере, позволяющая загружать твердое топливо и очищать дымовые каналы от сажи
07 Презентабельный внешний вид
Визуально котел выглядит в духе времени, имеет приятное цветовое решение и стильный дизайн
08 Удобство в эксплуатации
Конструкция данного котла выполнена с максимально удобным расположением элементов, значительно улучшающая его эргономичность
09 Оригинальная конструкция
Уклон водяной рубашки обусловлен оригинальной конструкцией котла, которая позволяет улучшить естественную циркуляцию теплоносителя и отвод воздуха с водяного контура.

Характеристики угольного котла Sunfire 75 кВт

Характеристики	Ед. изм.	Sunfire КВО 75 ТЭ
Теплопроизводительность	кВт	75
КПД, % (+3-5%)	%	85
Рабочее давление в котле, не более	мПа*	0,2
Максимальное давление воды не более	мПа	0,25
Предохранительный клапан давления	Бар	2,5
Отапливаемая площадь	м²	650
Максимальная t воды на выходе	°C	85
Номинальная t воды на входе в котел	°C	65-75
Объем водяного контура	л	200

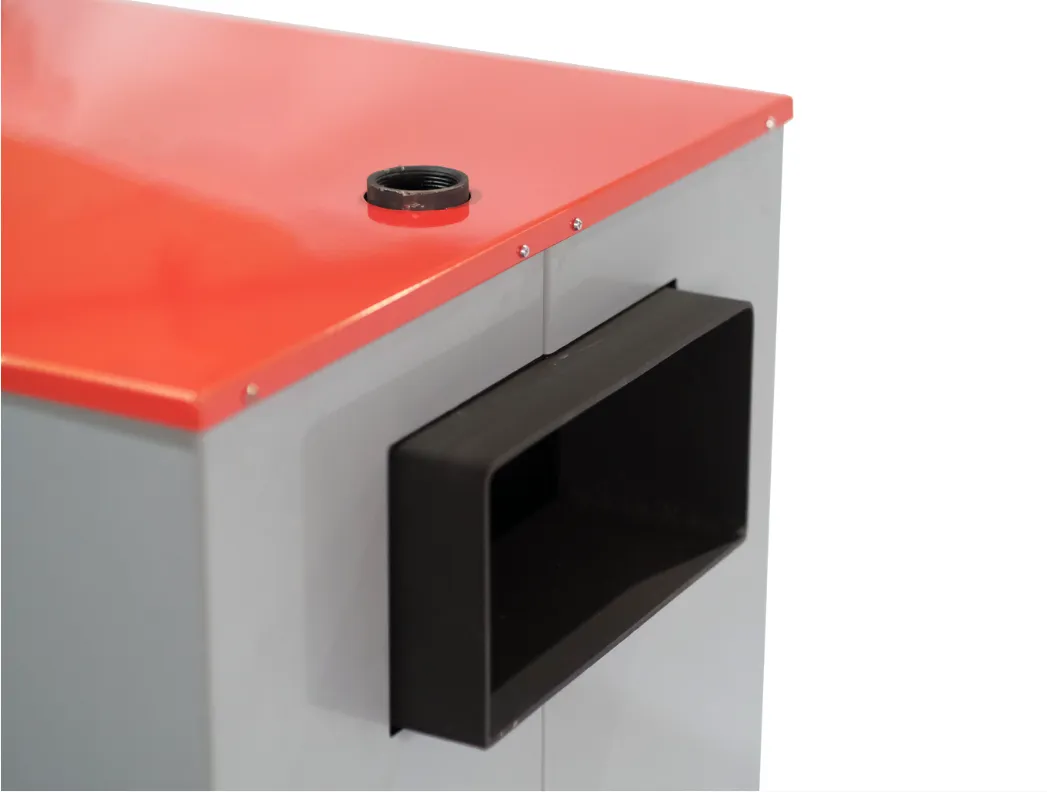

Диаметр/Сечение дымохода	мм	250/250
Температура продуктов сгорания	°C	200
Глубина	мм	1140
Ширина	мм	715
Высота	мм	1475
Глубина топочной камеры	мм	690
Масса котла	кг	482

*0,2 мПа = 2 кг/см²
Примечание:
*Рекомендуемая температура оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.

Устройство и размеры котла для отопления Sunfire 75 кВт

Рисунок 1. Схема установки шамотных кирпичей.

Рисунок 2. Схема установки терморегулятора.

Рисунок 3. Габаритные размеры котла.

Рисунок 4. Схема устройства котла в разрезе.

1 – облицовка; 2 – корпус котла; 3 – патрубок для подключения подачи; 4 – переходник с шибером; 5 – трехходовый теплообменник; 6 – топочная камера; 7 – водяной контур; 8 – зольник; 9 – заслонка подачи воздуха; 10 – дверца зольника; 11 – шамотный кирпич; 12 – дверца топочная; 13 – отбойник; 14 – заслонка; 15 – дверца для регулятора топлива; 16 – термометр; 17 – патрубок для подключения регулятора тяги к водяному контуру G ¾; 18 – патрубок для подключения обратки; 19 – ручка для открытия и закрытия заслонки (14).

Установка котла

Внимание:
- Вода для подпитки открытых систем теплоснабжения должна отвечать требованиям ГОСТ 2874 – Вода питьевая.
- Эксплуатация котлов без докотловой или внутрикотловой обратки воды запрещается.
- Работа котла зависит от правильности монтажа системы отопления.
- При монтаже системы отопления в верхней точке устанавливается только расширительный бак открытого типа.

Рисунок 3. Монтаж котла.

Примеры схем подключения котла

Рисунок 6. Схема подключения к системе с принудительной циркуляцией теплоносителя.

1 – котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – кран подачи; 6 – группа безопасности 1 МПа; 7 – насос; 8 – фильтр сетчатый; 9 – бак расширительный закрытого типа; 10 – кран подпитки системы водой; 11 – шибер поворотный; 12 – тройник ревизия; 13 – дымоход; 14 – кран дренажа; 15 – обводной мостик.

Рисунок 7. Схема подключения котла к системе с конвективной самоточной циркуляцией теплоносителя.

1 – котел; 2 – кран обратки; 3 – термометр обратки; 4 – термометр на подаче; 5 – бак расширительный открытого типа; 6 – кран подпитки системы водой; 7 – кран дренажа; 8 – шибер поворотный; 9 – тройник ревизия; 10 – дымоход; 11 – насос; 12 – фильтр сетчатый; 13 – группа безопасности 0,25 МПа; 14 – обводной мостик.

Комплект поставки

Котел «Sunfire» в сборе	1 шт.
Чугунный колосник	1 шт.
Зольник	1 шт.
Ведро для засыпки топлива	1 шт.
Переходник с шибером	1 шт.
Регулятор тяги	1 шт.
Шамотный кирпич	2 шт.
Отбойник	1 шт.
Заслонка	1 шт.
Ручка с осью для заслонки (4)	1 шт.
Инструкция по монтажу и эксплуатации	1 шт.

Видеообзор:

Производитель: НМК
Страна-производитель: Россия
Гарантийный срок, мес.: 12
Вес Брутто (ориентировочный), кг: 554,3
Вес Нетто, кг: 482
Виды твердого топлива: Дрова / Уголь / Брикеты
Номинальная мощность, кВт: 75
Тип топлива: Твердое
Коэффициент полезного действия (КПД), %: 85
Материал топки: Сталь Ст.3СП5
Толщина материала топки, мм: 4
Длина дымохода не менее, м: 8
Высота, мм: 1425
Ширина, мм: 715
Глубина, мм: 1140
Диаметр дымохода, мм: 250
Минимальная площадь отапливаемого помещения, м²: 700
Максимальная площадь отапливаемого помещения, м²: 750
Объем топочной камеры, л: 169.9

Глубина топочной камеры, мм: 690
Минимальный объем отапливаемого помещения, м3: 1890
Присоединение патрубка подачи, G'': 1 1/4
Присоединение патрубка обратки, G'': 1 1/4
Максимальный объем отапливаемого помещения, м3: 2025
Минимальная температура теплоносителя, °С: 1
Максимальная температура теплоносителя, °С: 85
Минимальное рабочее давление системы отопления, бар: 0,1
Расположение выхода дымохода: Сзади
Максимальное рабочее давление системы отопления, бар: 2,5
Форма дымоходного патрубка: Прямоугольный
Теплоноситель: Вода
Дополнительный теплоноситель: Антифриз
Объем теплоносителя в котле, л: 220
Встроенный термометр: Есть
Чугунные колосники: Есть
Встроенный шибер: Переходник с шибером
Площадь сечения дымохода, мм²: 250
