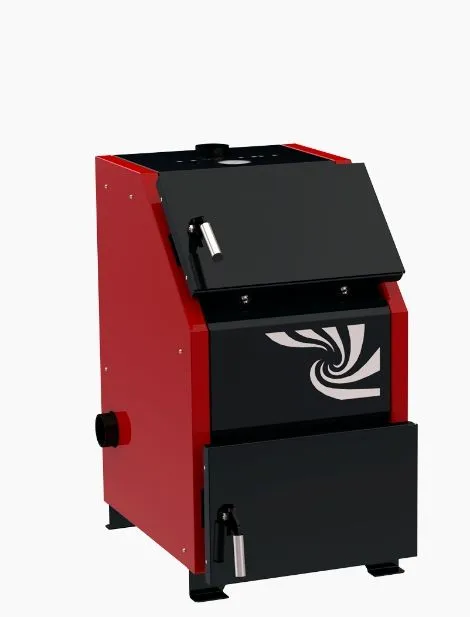

Котел твердотопливный Taifun ("Тайфун") 12 кВт
Твердотопливный комбинированный котел TAIFUN – уникальность технологий горения топлива при небольших габаритах котла. Технологичное расположение экономайзера жаротрубного типа, с направленным движением газов, позволяет получать высокоэффективный теплосъем при сгорании топлива.
Котлы TAIFUN предназначены для отопления жилых и производственных помещений площадью от 70 до 420 кв.м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией. Различные режимы горения твердого топлива (верхнее, нижнее)
Основные преимущества котла Taifun
- 01 Двустороннее подключение
Котел имеет компактные габаритные размеры и возможность двухстороннего подключения к отопительной системе (левое, правое либо диагональное подключение).
- 02 Водяное отопление
Совместим с системами водяного отопления с естественной или принудительной циркуляцией.
- 03 Регулятор тяги и заглушки
Для подключения к системе в комплекте
- 04 Система активного дымоудаления
При открытой загрузочной дверце
- 05 Удобство
Автоматическое регулирование подачи воздуха.
- 06 Возможность установки
Регулятора горения и блока ТЭНов, газовой, пеллетной горелки
- 07 Безопасность
Защитные кожуха с термоизоляцией
- 08 Термометр
В котле применяется высокоточный термометр.
Характеристики котла Taifun
|
Габаритные размеры, мм(ГхШхВ)
|
750х440х770
|
|
Максимальная температура воды на выходе,°С
|
95
|
|
Номинальная мощность, кВт
|
12
|
|
Площадь отапливаемых помещений, м2
|
70-120
|
|
КПД, %
|
80
|
|
Подключения отопительного контура
|
G2
|
|
Макс. рабочее давление воды в котле, бар
|
2,5
|
|
Напряжение питания ТЭНов, В
|
220/380
|
|
Объем загрузки, л
|
40
|
|
Мощность блока ТЭНов, кВт
|
6
|
|
Объем водяной рубашки, л
|
35
|
|
Масса котла Нетто, кг
|
115
|
|
Диаметр дымохода, мм
|
150
|
|
Сечение дверцы топки
|
310х240
|
|
Длительность горения, час
|
до 14
|
|
Топливо
|
Уголь, дрова, Газ, Электричество
|
Устройство котла для отопления Taifun
Рисунок 1. Устройство котла.
Рисунок 2. Габаритные размеры.
Рисунок 3. Схема установки.
Гидравлическая схема подключения
Рисунок 4. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – обратный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка
Рисунок 5. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с термостатическим смесительным клапаном.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – термостатический смесительный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка
Рисунок 6. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.
1 – котел, 2 – расширительный бак открытого типа, 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – радиаторы отопления, 7 – термостатическая головка
Комплект поставки
|
Котел отопительный в сборе
|
1 шт
|
|
Чугунная колосниковая решетка
|
1 комплект
|
|
Зольный ящик
|
1 шт
|
|
Заглушка G 1/2''
|
1 шт
|
|
Заглушка G 2''
|
2 шт
|
|
Передняя (наклонная) колосниковая решетка
|
1 комплект
|
|
Регулятор тяги
|
1 шт
|
|
Термометр (встроенный)
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
