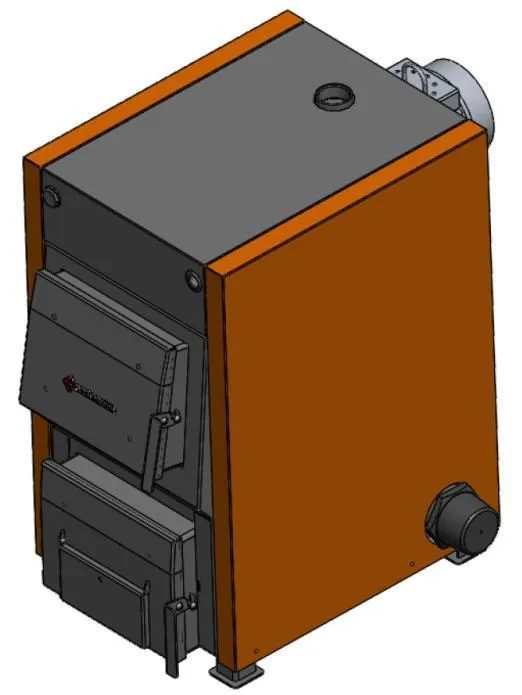

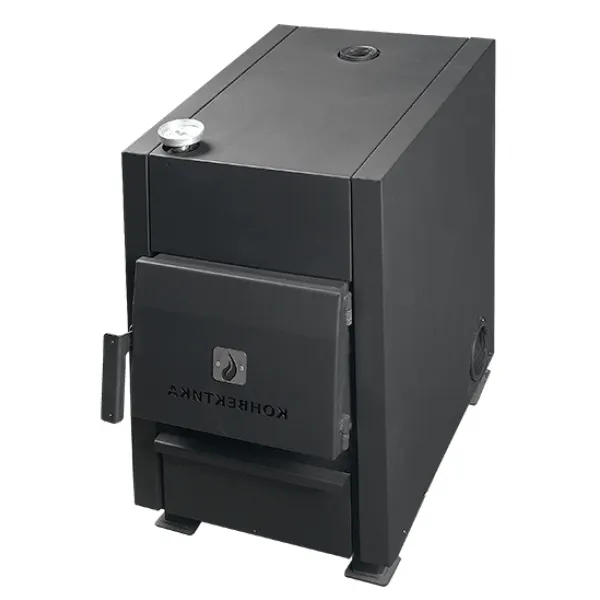

Твердотопливный котел
Титан 10У
Котел отопительный стальной "Титан 10У" предназначен для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения общей площадью до 100 м² (при высоте потолка не более 2,7м), оборудованных системами водяного отопления с естественной или принудительной циркуляцией теплоносителя. На котле установлены: дверь загрузочная, зольный ящик, чугунный колосник, заглушка переходник с G2½ на G1½, блок ТЭН, термометр, ящик зольника.
Котел "Титан 10У" состоит из корпуса с водотрубной решёткой, патрубком дымосборника, водяными рубашками. На боковых стенках имеются штуцеры с внутренней трубной резьбой: G1½ - «подающей линии», G2½ - установки блока ТЭН или заглушки-переходника с G2½ на G1½, G½ установки термометра биметаллического.
Все котлы комплектуются шибером поворотным. По периметру загрузочной дверцы вложен кремнезёмный шнур, обеспечивающий герметичное закрывание топки. Дверь загрузочная предназначена для загрузки топлива, контроля процесса горения и обеспечения прочистки трубной решётки и стенок котла от налёта сажи. Для регулировки подачи воздуха используется зольник.
Экран, установленный на внутренней части двери, защищает её от сильного нагрева. Заглушка-переходник с G2½ на G1½” предназначена для присоединения «обратной линии» системы отопления к любому из имеющихся двух штуцеров G2½ с правой или с левой стороны котла.

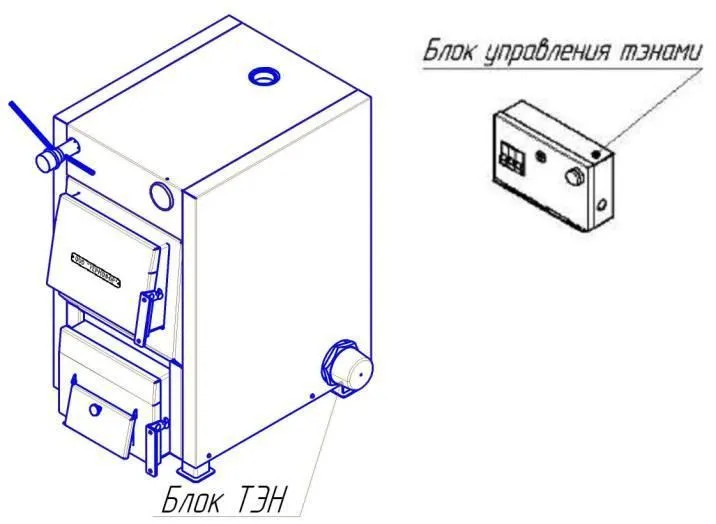

Блок ТЭН устанавливается на штуцер G2½ напротив «обратной линии» и предназначен для поддержания температуры теплоносителя от электрической энергии. Управление блоком ТЭН может вестись вручную или от пульта управления (в комплект не входит).
Наружные поверхности котла облицованы теплоизолирующим слоем картона из базальтового волокна и защитными декоративными панелями. Наличие облицовки уменьшает рассеяние энергии с внешних поверхностей и предохраняет владельца котла от контакта с разогретым корпусом. На данную модель котла регулятор тяги не устанавливается и в комплект не входит.
Основные преимущества Твердотопливного котла Титан:
- 01 Компактность
Габариты котла позволяют установить его в практически любые помещения
- 02 Экономичность
Топка имеет максимально развитые поверхности теплообмена со всех стенок, потолка, части дна и поперечных теплообменных труб. Раскалённые топочные газы совершают оборот вокруг козырька, в результате чего осуществляется теплосъём с каждой трубы трубной решётки.
- 03 Использование блока ТЭНов
Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления
- 04 Надежность
Съёмная опора колосника обеспечивает удобное продольное размещение чугунного колосника. На верхней горизонтальной поверхности опоры имеются два отверстия для установки и фиксации в закрытом положении поворотной заслонки-отбойника, предотвращающей от просыпания горящую загрузку угля.
- 05 срок службы
котла — 10 лет.
- 06 Технологичность
Наружные поверхности котла облицованы теплоизолирующим слоем базальтового волокна и защитными декоративными панелями. Наличие облицовки уменьшает рассеивание энергии с внешних поверхностей и предохраняет владельца котла от контакта с разогретым корпусом.
- 07 Удобство
Предусмотрено подключение котла к сети отопления, как с правой стороны, так и с левой. Для этого на котле имеются два резьбовых штуцера G1½” «подающей линии» и заглушка-переходник присоединения «обратной линии», установленная в один из двух штуцеров G2½” для установки блока ТЭН.
- 08 Информативность
Котёл оснащён средством измерения температуры―термометром ТБ-63
Характеристики Твердотопливного котла Титан
|
Габаритные размеры (Д х Ш х В), мм
|
630 х 464 х 603
|
|
Теплопроизводительность, кВт
|
10
|
|
Отапливаемая площадь при высоте потолка до 2,7 м
|
до 100
|
|
КПД, %
|
78
|
|
Рабочее давление в котле, бар
|
1
|
|
Максимальная t воды на выходе
|
95
|
|
Номинальная t воды на входе в котел
|
60
|
|
Объем рубашки теплообменника, л
|
26
|
|
Объем топки, л
|
20
|
|
Масса котла, кг, не более
|
80
|
|
Диаметр дымохода, мм
|
150
|
|
Мощность блока ТЭНов, кВт
|
3х2=6
|
|
Применяемая газовая горелка
|
Да
|
Устройство, схемы подключения и размеры Твердотопливного котла Титан

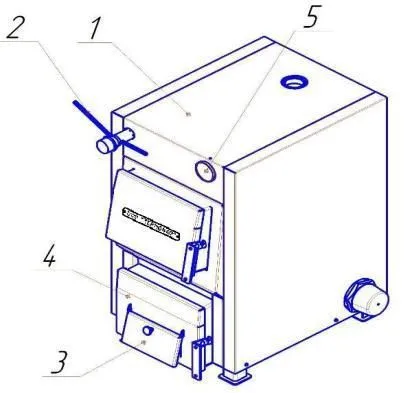

1 - отопительный котел с обшивкой; 2 - регулятор горения; 3 - заслонка первичного воздуха;
4 - дверца зольной камеры; 5 - приборы наблюдения температуры в системе отопления
Рисунок 1. Устройство отопительного котла

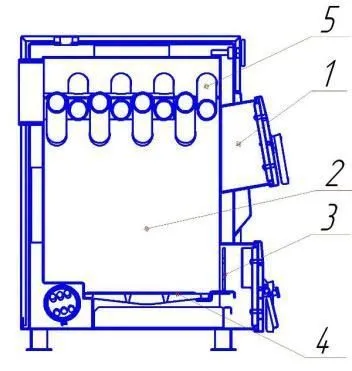

1 - загрузочная камера; 2 - топочная камера; 3 - растопочная заслонка; 4 - колосниковая решетка; 5 - трубная решетка
Рисунок 2. Котёл в разрезе
Рисунок 3. Размеры и подключения

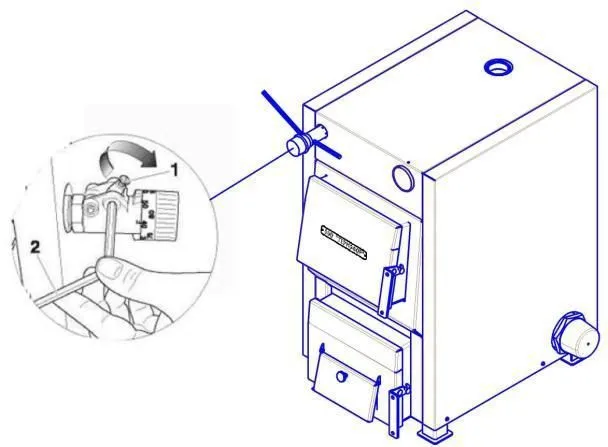

Рисунок 4. Монтаж регулятора горения
1 - конус регулятора горения; 2 - рычаг регулятора горения

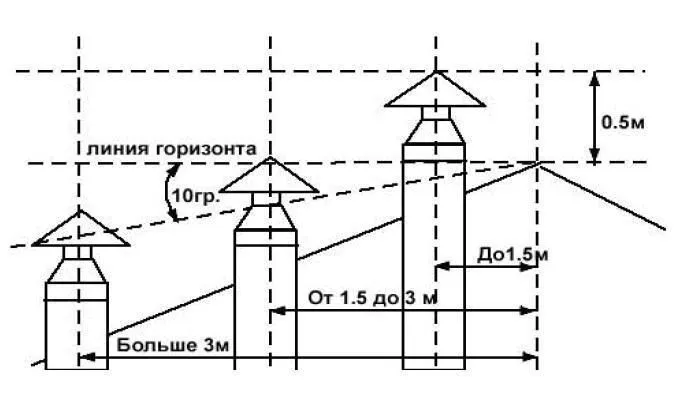

Рисунок 5. Рекомендуемая минимальная высота дымовой трубы
Рисунок 6. Подключение блока электронагревателей
Рисунок 7. Регулировка заслонки первичного воздуха

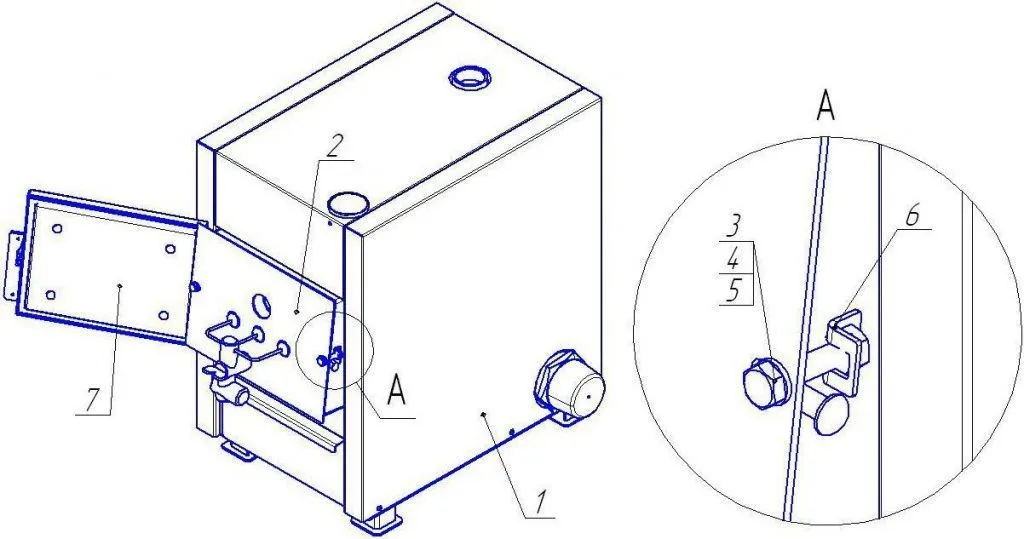

1. - Котел водогрейный Титан 10-У; 2. - Газогорелочное устройство печное АГУ-П; 3. - Болт М8х40;
4. - Шайба; 5. - Гайка М8; 6. - Кронштейн для крепления АГУ-П; 7.- Дверка
Рисунок 8. Установка газогорелочного устройства печного АГУ-П в котел водогрейный Титан -10У

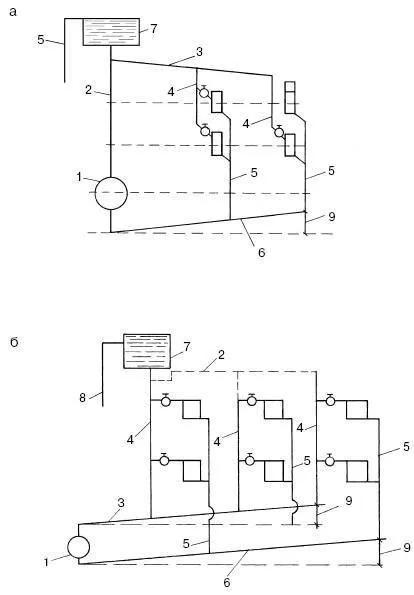

Рисунок 9. Система с естественной циркуляцией теплоносителя: а – верхняя разводка; б – нижняя разводка;
а – нижняя разводка;
1 – котел; 2 – главный стояк; 3 – расширительный бак; 4 – сигнальная линия; 5 – подающая линия;
6 – воздухосборник; 7 – подающие стояки;
8 – обратные стояки; 9 – обратная линия; 10 – насос; 11 – расширительная труба.
Рисунок 10. Водяное отопление с принудительной циркуляцией: а – нижняя разводка; б – верхняя разводка;
б – верхняя разводка:
1 – котел; 2 – подающая линия; 3 – обратная линия;
4 – подающие стояки; 5 – обратные стояки;
6 – воздушная линия; 7 – воздухосборник;
8 – расширительный бак; 9 – насос;
10 – расширительная труба
Комплект поставки
|
Котел «Титан» в сборе
|
1 шт
|
|
Винт регулировки створки подачи воздуха
|
1 шт
|
|
Колосник 100х300 мм
|
2 шт
|
|
Ящик зольный
|
1 шт
|
|
Створка
|
1 шт
|
|
Дверца растопочная
|
1 шт
|
|
Шибер поворотный D=150 мм
|
1 шт
|
|
Заглушка 20G3/4''
|
1 шт
|
|
Заглушка 40G1½''
|
1 шт
|
|
Блок ТЭН
|
1 шт
|
|
Дверца загрузочная
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
