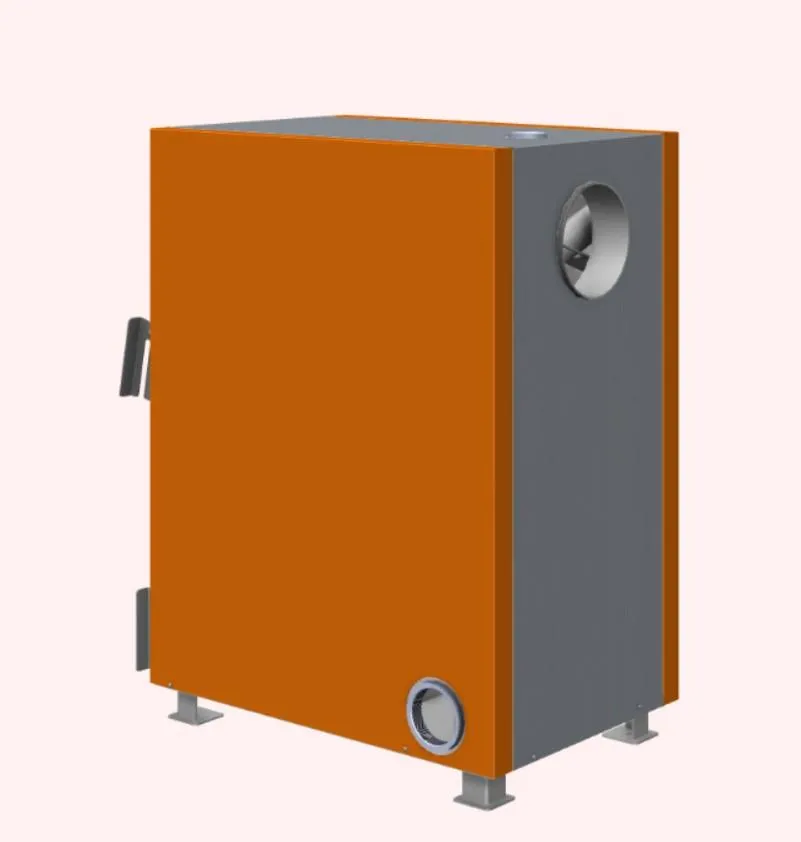

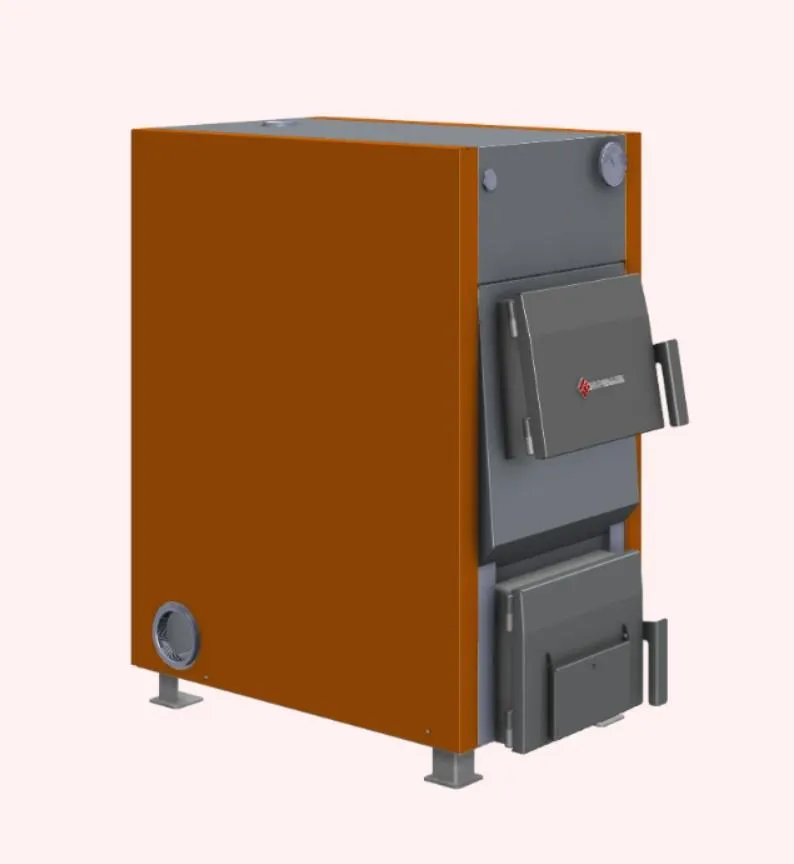

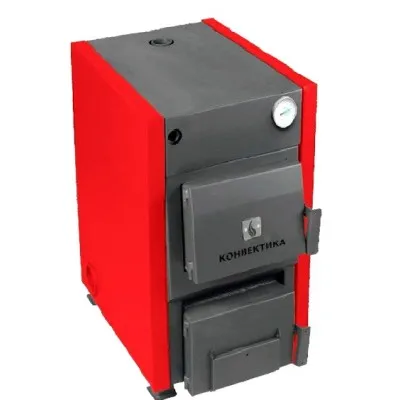

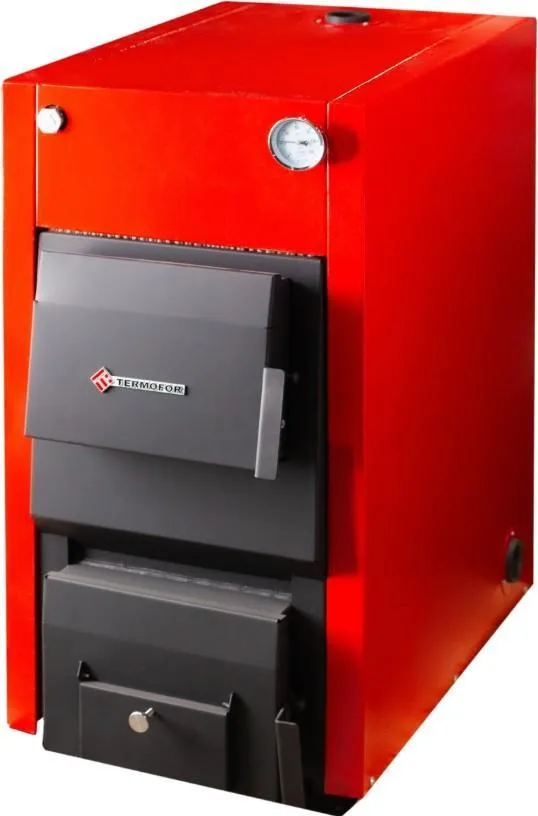

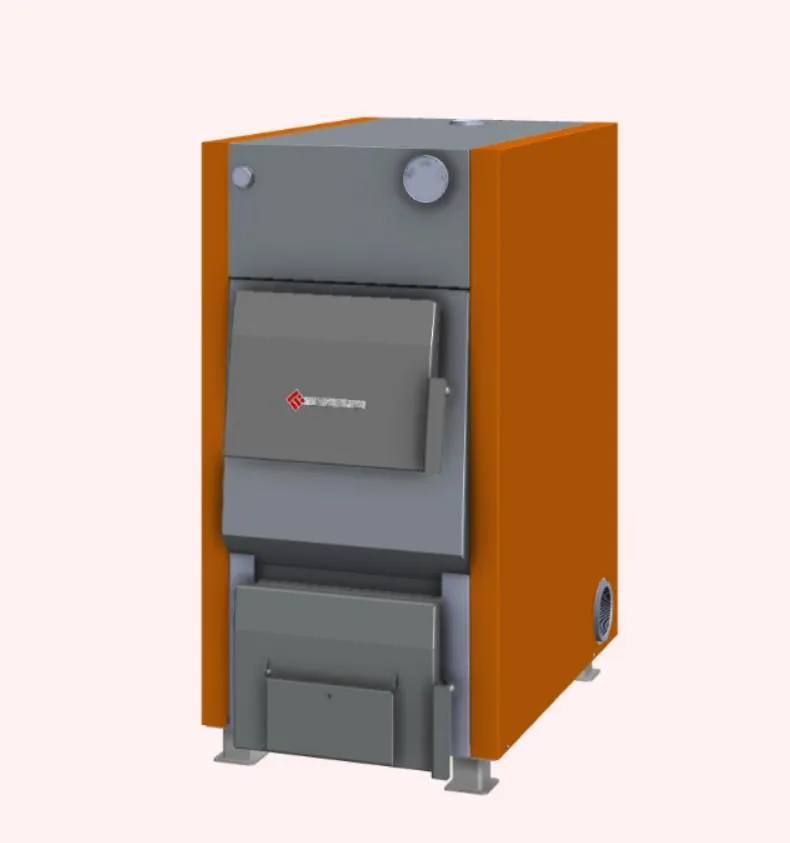

Котел отопительный стальной "Титан 15У" предназначен для эффективного отопления помещений площадью до 150 м2. Работает на твёрдом топливе (уголь, дрова). Изготовлен из стали 0,8 ПС толщиной 3 мм. Преимуществом данного котла является то, что его можно использовать как автономную систему отопления
Котлы «Титан» просты в работе и обслуживании. Большой объем загрузочной камеры обеспечивает длительную непрерывную работу котла. Котлы изготовлены из коррозионно-стойкой стали, обеспечивают надежный режим работы и характеризуются продолжительным сроком службы.
Котел "Титан 15" состоит из корпуса с водотрубной решёткой, патрубком дымосборника, водяными рубашками. На боковых стенках имеются штуцеры с внутренней трубной резьбой: G1½ - «подающей линии», G2½ - установки блока ТЭН или заглушки-переходника с G2½ на G1½, G¾ - установки автоматического регулятора горения типа WATTS RT10 (дополнительная опция), G½ установки термометра биметаллического.

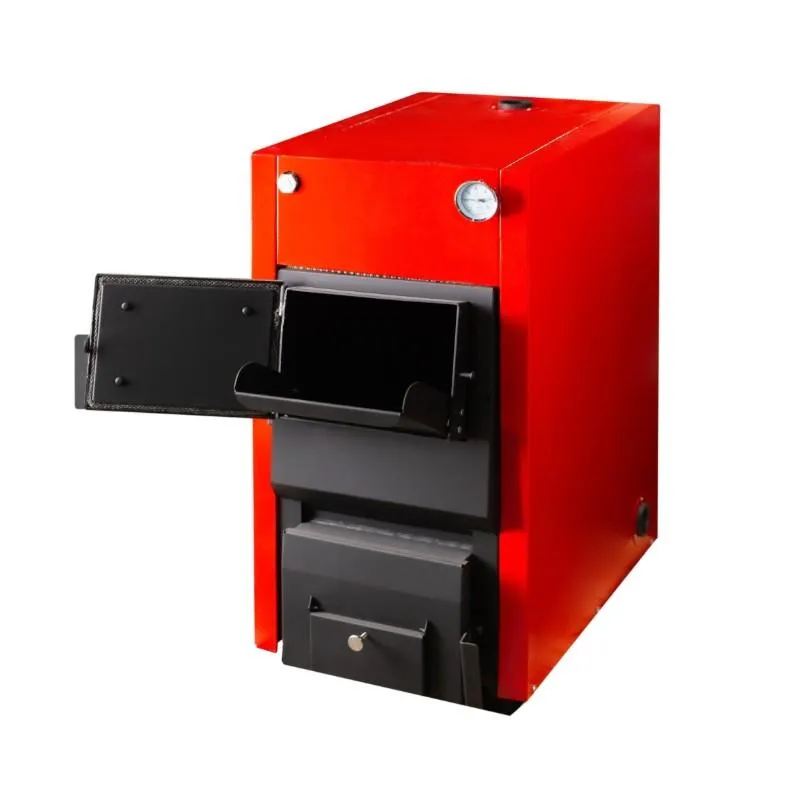

На котле установлены: дверь загрузочная, дверь растопочная, съёмная опора колосника, чугунный колосник, заслонка-отбойник, козырёк, заглушка переходник с G2½ на G1½, блок ТЭН, термометр, ящик зольника. Все котлы комплектуются шибером поворотным. По периметру в них вложен кремнезёмный шнур, обеспечивающий герметичное закрывание топки.
Блок ТЭН устанавливается на штуцер G2 напротив «обратной линии» и предназначен для поддержания температуры теплоносителя от электрической энергии. Управление блоком ТЭН может вестись вручную или от пульта управления (в комплект не входит).
Наружные поверхности котла облицованы теплоизолирующим слоем картона из базальтового волокна и защитными декоративными панелями. Наличие облицовки уменьшает рассеяние энергии с внешних поверхностей и предохраняет владельца котла от контакта с разогретым корпусом.
Основные преимущества Твердотопливного котла Титан:
- 01 Компактность
Габариты котла позволяют установить его в практически любые помещения
- 02 Экономичность
Топка имеет максимально развитые поверхности теплообмена со всех стенок, потолка, части дна и поперечных теплообменных труб. Раскалённые топочные газы совершают оборот вокруг козырька, в результате чего осуществляется теплосъём с каждой трубы трубной решётки.
- 03 Использование блока ТЭНов
Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления
- 04 Надежность
Съёмная опора колосника обеспечивает удобное продольное размещение чугунного колосника. На верхней горизонтальной поверхности опоры имеются два отверстия для установки и фиксации в закрытом положении поворотной заслонки-отбойника, предотвращающей от просыпания горящую загрузку угля.
- 05 срок службы
котла — 10 лет.
- 06 Технологичность
Наружные поверхности котла облицованы теплоизолирующим слоем базальтового волокна и защитными декоративными панелями. Наличие облицовки уменьшает рассеивание энергии с внешних поверхностей и предохраняет владельца котла от контакта с разогретым корпусом.
- 07 Удобство

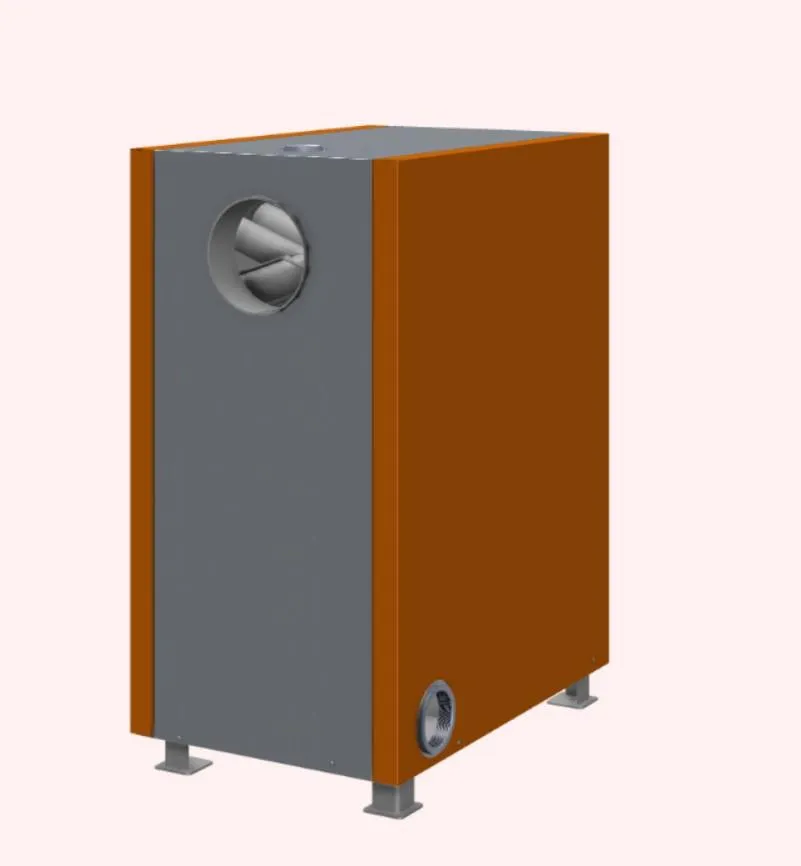

Предусмотрено подключение котла к сети отопления, как с правой стороны, так и с левой. Заглушка-переходник с G2” на G1½” предназначена для присоединения «обратной линии» системы отопления к любому из имеющихся двух штуцеров G2” с правой или с левой стороны котла.
- 08 Информативность
Котёл оснащён средством измерения температуры―термометром ТБ-63
Характеристики Твердотопливного котла Титан
|
Габаритные размеры (Д х Ш х В), мм |
642 х 524 х 750 |
|
Теплопроизводительность, кВт |
15 |
|
Отапливаемая площадь при высоте потолка до 2,7 м |
100-180 |
|
КПД, % |
78 |
|
Рабочее давление в котле, бар |
1 |
|
Максимальная t воды на выходе |
95 |
|
Номинальная t воды на входе в котел |
60 |
|
Объем рубашки теплообменника, л |
38 |
|
Объем топки, л |
30 |
|
Масса котла, кг, не более |
108 |
|
Диаметр дымохода, мм |
150 |
|
Мощность блока ТЭНов, кВт |
3х2=6 |
|
Применяемая газовая горелка |
Да |
Устройство, схемы подключения и размеры Твердотопливного котла Титан
1 - отопительный котел с обшивкой; 2 - регулятор горения; 3 - заслонка первичного воздуха;
4 - дверца зольной камеры; 5 - приборы наблюдения температуры в системе отопления
Рисунок 1. Устройство отопительного котла
Рисунок 2. Котёл в разрезе
Рисунок 3. Размеры и подключения
Рисунок 4. Монтаж регулятора горения
1 - конус регулятора горения; 2 - рычаг регулятора горения
Рисунок 5. Рекомендуемая минимальная высота дымовой трубы
Рисунок 6. Подключение блока электронагревателей
Рисунок 7. Регулировка заслонки первичного воздуха

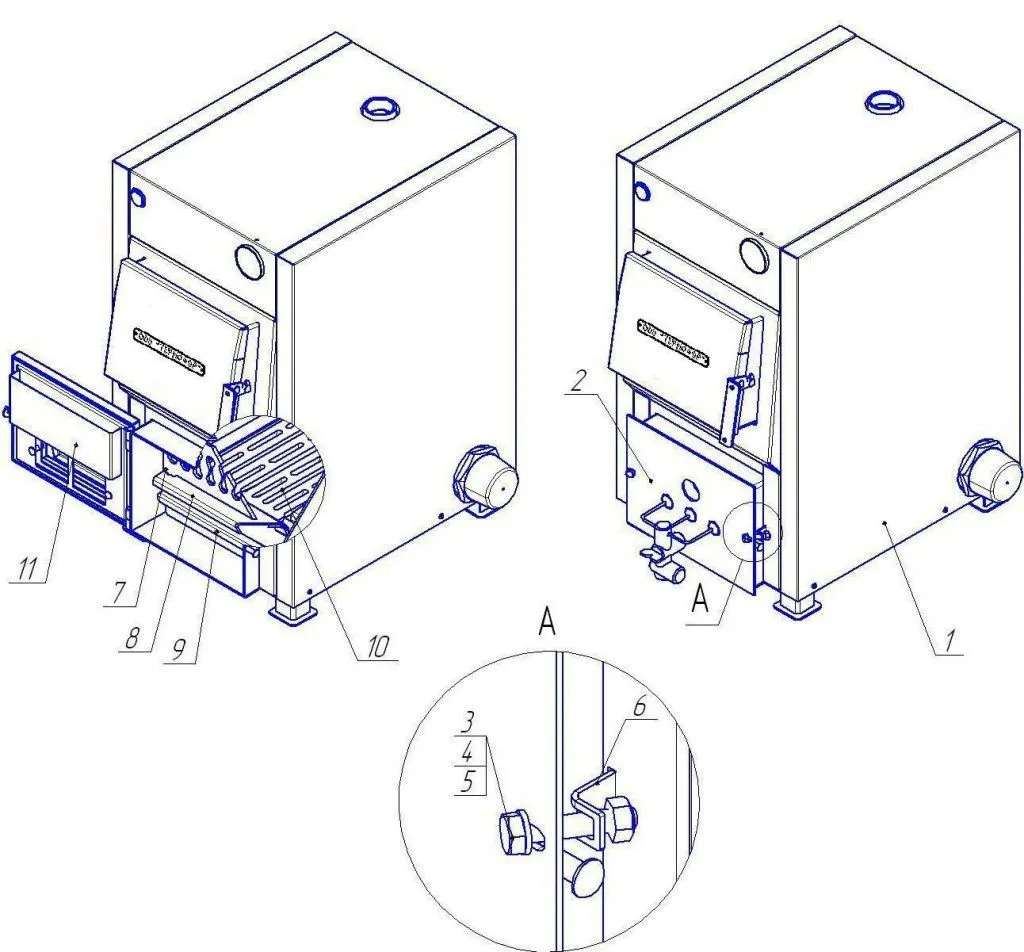

1. - Котел водогрейный Титан 15-У; 2. - Газогорелочное устройство печное АГУ-П; 3. - Болт М8х40;
4. - Шайба; 5. - Гайка М8; 6. - Кронштейн для крепления АГУ-П; 7. - Дверка внутренняя; 8. - Опора колосника;
9. - Зольный ящик; 10.- Колосник – 2 шт; 11.- Дверка нижняя
Рисунок 8. Установка газогорелочного устройства печного АГУ-П в котел водогрейный Титан -15У
Рисунок 9. Система с естественной циркуляцией теплоносителя: а – верхняя разводка; б – нижняя разводка;
а – нижняя разводка;
1 – котел; 2 – главный стояк; 3 – расширительный бак; 4 – сигнальная линия; 5 – подающая линия;
6 – воздухосборник; 7 – подающие стояки;
8 – обратные стояки; 9 – обратная линия; 10 – насос; 11 – расширительная труба.
Рисунок 10. Водяное отопление с принудительной циркуляцией: а – нижняя разводка; б – верхняя разводка;
б – верхняя разводка:
1 – котел; 2 – подающая линия; 3 – обратная линия;
4 – подающие стояки; 5 – обратные стояки;
6 – воздушная линия; 7 – воздухосборник;
8 – расширительный бак; 9 – насос;
10 – расширительная труба
Комплект поставки
|
Котел «Титан» в сборе |
1 шт |
|
Винт регулировки створки подачи воздуха |
1 шт |
|
Колосник 100х300 мм |
2 шт |
|
Ящик зольный |
1 шт |
|
Створка |
1 шт |
|
Дверца растопочная
|
1 шт |
|
Шибер поворотный D=150 мм |
1 шт |
|
Заглушка 20G3/4'' |
1 шт |
|
Заглушка 40G1½'' |
1 шт |
|
Блок ТЭН |
1 шт |
|
Дверца загрузочная |
1 шт |
|
Руководство по эксплуатации |
1 шт |
