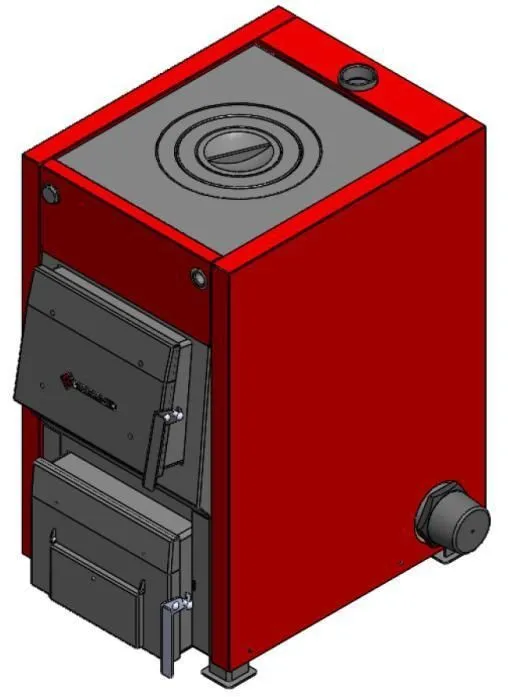

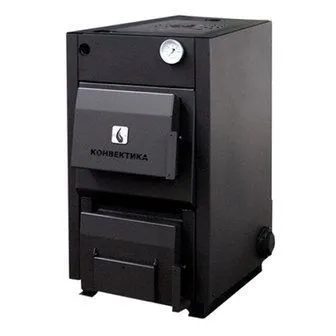

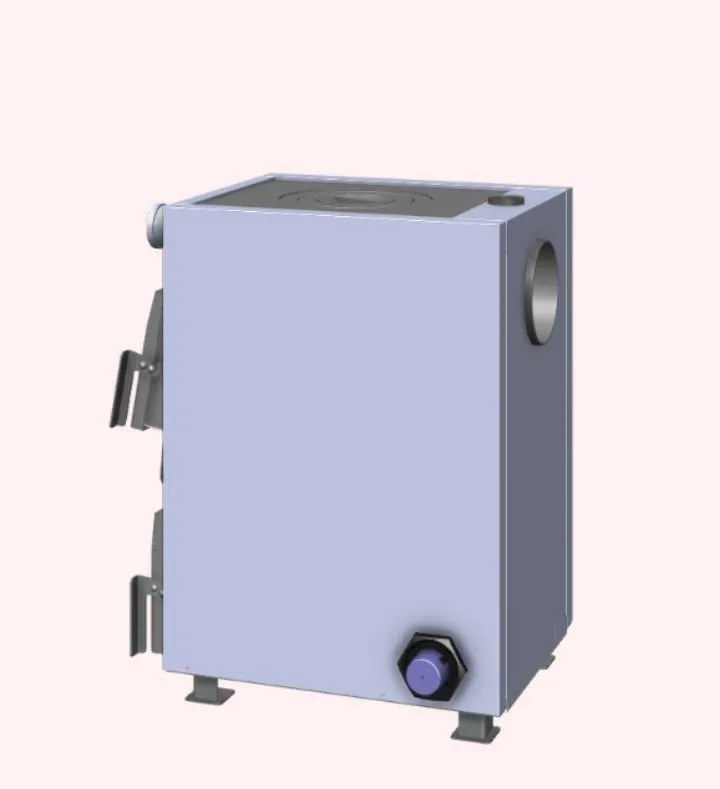

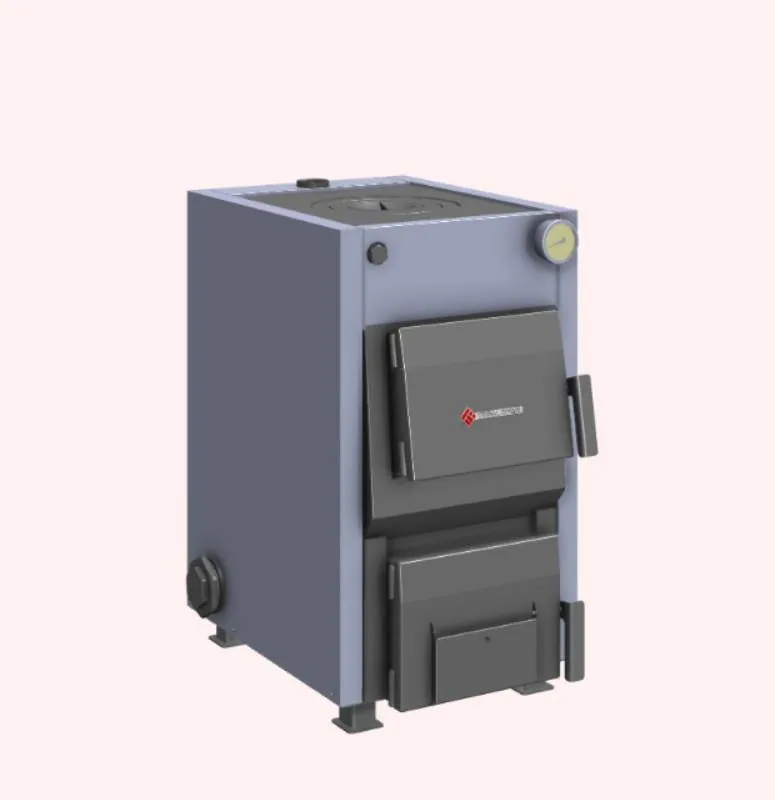

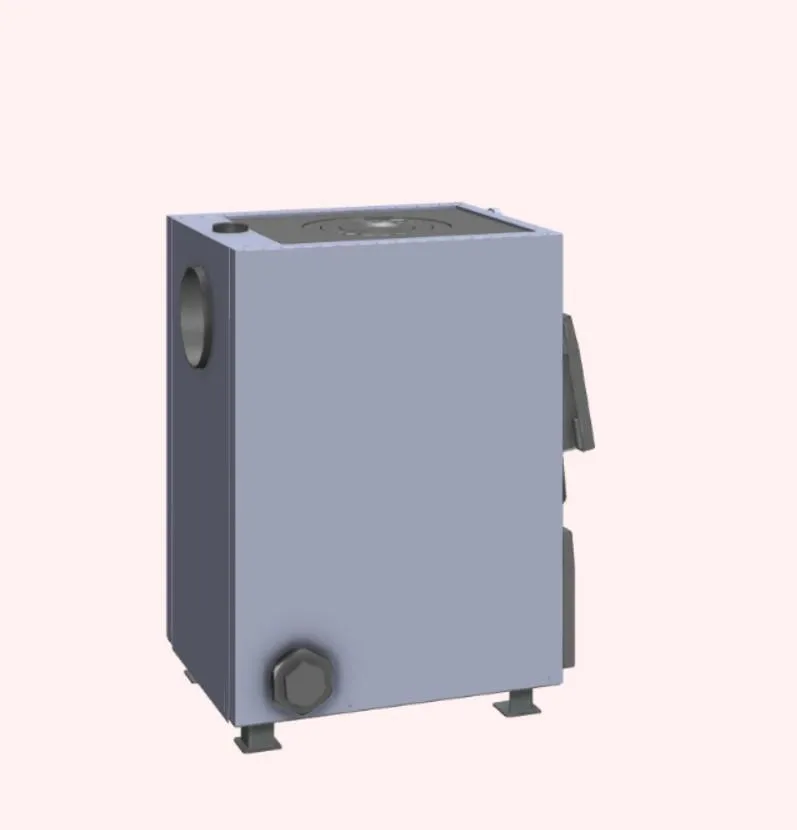

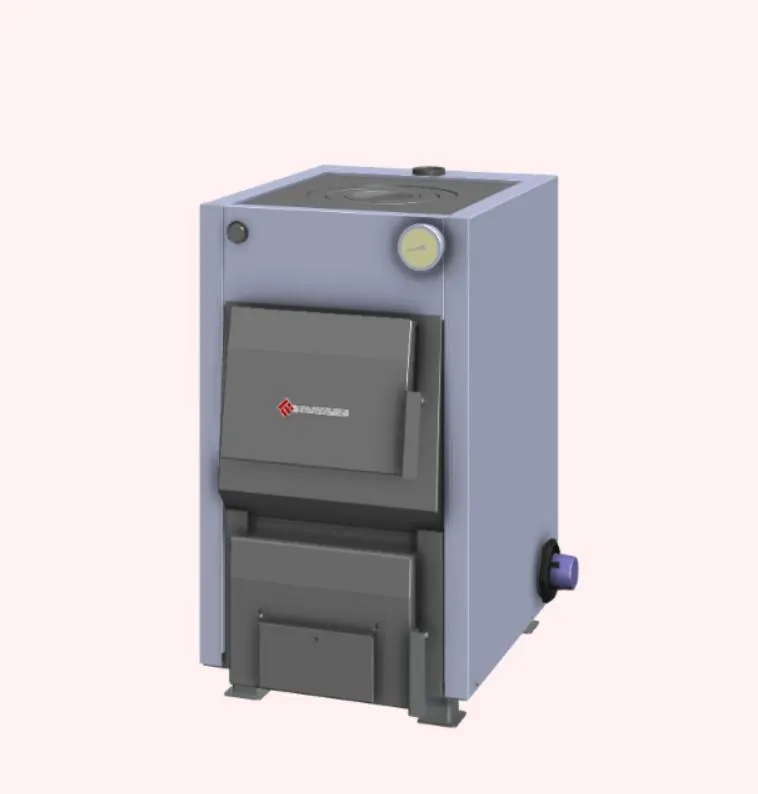

Котел отопительный стальной "Титан 15Ч" используется для отопления различных помещений объемом до 100 м3. Её можно применять в жилых и производственных помещениях, а также во временных домах, гаражах, подвалах и теплицах. Верхняя поверхность печи используется в качестве варочной поверхности. Увеличенная площадь варочной поверхности печи позволяет размещать на ней достаточно большие емкости.
Целостная конструкция прямоугольной формы изготовлена из конструкционной трехмиллиметровой стали. По всему периметру печи расположен кожух-конвектор, который за счет конвективных потоков обеспечивает наиболее эффективный, равномерный, безопасный прогрев помещения.
Отопительную печь «Титан 15Ч» можно использовать в режиме интенсивного горения и в экономичном режиме. Конструкция топки оснащена двумя отбойниками (оборотами) и обеспечивает более эффективную отдачу тепла.
Вращающаяся на шарнире дверь открывается на 140 градусов. Запирающий механизм печи надежно фиксирует топочную дверцу в закрытом положении. Колосниковая решетка изготовлена из цельного литейного чугуна. Продуманная конструкция печи «Титан 15Ч» облегчает работу и делает печь очень эффективной.
Верхняя поверхность печи используется в качестве варочной поверхности. Увеличенная площадь варочной поверхности печи позволяет размещать на ней достаточно большие емкости.

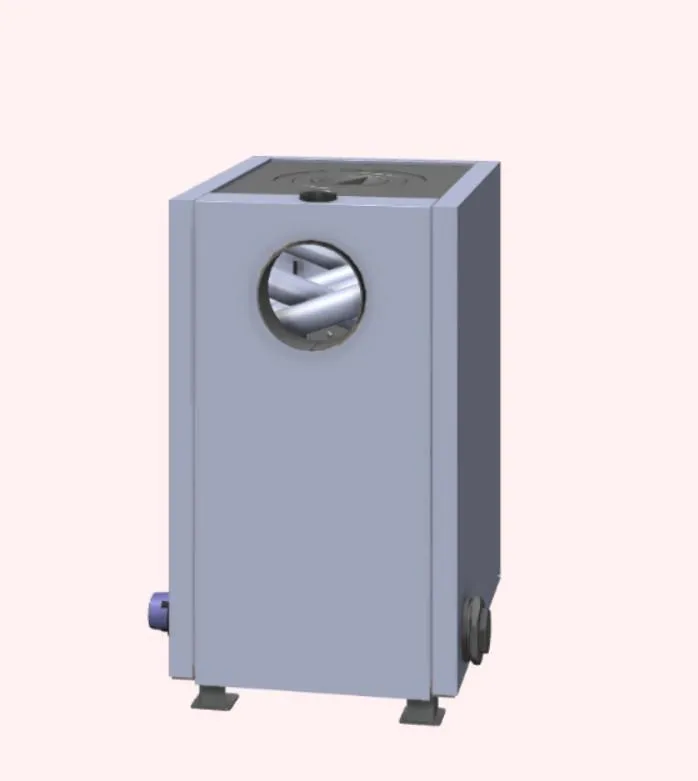

Топка имеет максимально развитые поверхности теплообмена со всех стенок, потолка, части дна и поперечных теплообменных труб. Раскалённые топочные газы совершают оборот вокруг козырька, в результате чего осуществляется теплосъём с каждой трубы трубной решётки.
Возможность подключения блока ТЭНов с терморегулятором позволяет оставлять котел на долгое время, при этом он автоматически включится и будет поддерживать положительную температуру в системе отопления
Съёмная опора колосника обеспечивает удобное продольное размещение чугунного колосника. На верхней горизонтальной поверхности опоры имеются два отверстия для установки и фиксации в закрытом положении поворотной заслонки-отбойника, предотвращающей от просыпания горящую загрузку угля.
котла — 10 лет.
Наружные поверхности котла облицованы теплоизолирующим слоем базальтового волокна и защитными декоративными панелями. Наличие облицовки уменьшает рассеивание энергии с внешних поверхностей и предохраняет владельца котла от контакта с разогретым корпусом.

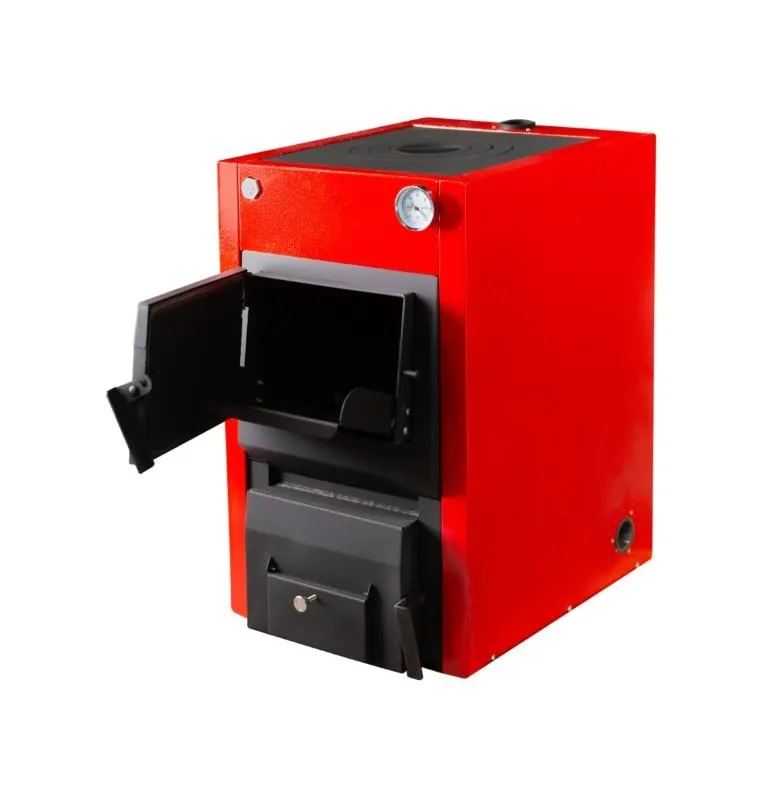

Вращающаяся на шарнире дверь открывается на 140 градусов. Запирающий механизм печи надежно фиксирует топочную дверцу в закрытом положении.
Котёл оснащён средством измерения температуры―термометром ТБ-63
Габаритные размеры (Д х Ш х В), мм |
642 х 524 х 750 |
Теплопроизводительность, кВт |
15 |
Отапливаемая площадь при высоте потолка до 2,7 м |
100-180 |
КПД, % |
78 |
Рабочее давление в котле, бар |
1 |
Максимальная t воды на выходе |
95 |
Номинальная t воды на входе в котел |
60 |
Объем рубашки теплообменника, л |
38 |
Объем топки, л |
30 |
Масса котла, кг, не более |
108 |
Диаметр дымохода, мм |
150 |
Мощность блока ТЭНов, кВт |
3х2=6 |
Применяемая газовая горелка |
Да |

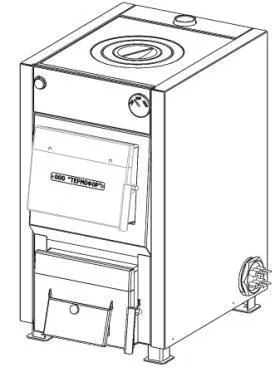

Рисунок 1. Схема отопительного котла
Рисунок 2. Размеры и подключения
Рисунок 3. Монтаж регулятора горения
1 - конус регулятора горения; 2 - рычаг регулятора горения
Рисунок 4. Рекомендуемая минимальная высота дымовой трубы
Рисунок 5. Подключение блока электронагревателей
Рисунок 6. Регулировка заслонки первичного воздуха
Рисунок 7. Система с естественной циркуляцией теплоносителя: а – верхняя разводка; б – нижняя разводка;
а – нижняя разводка;
1 – котел; 2 – главный стояк; 3 – расширительный бак; 4 – сигнальная линия; 5 – подающая линия;
6 – воздухосборник; 7 – подающие стояки;
8 – обратные стояки; 9 – обратная линия; 10 – насос; 11 – расширительная труба.
Рисунок 8. Водяное отопление с принудительной циркуляцией: а – нижняя разводка; б – верхняя разводка;
б – верхняя разводка:
1 – котел; 2 – подающая линия; 3 – обратная линия;
4 – подающие стояки; 5 – обратные стояки;
6 – воздушная линия; 7 – воздухосборник;
8 – расширительный бак; 9 – насос;
10 – расширительная труба
Котел «Титан» в сборе |
1 шт |
Винт регулировки створки подачи воздуха |
1 шт |
Колосник 100х300 мм |
2 шт |
Ящик зольный |
1 шт |
Створка |
1 шт |
Дверца растопочная
|
1 шт |
Шибер поворотный D=150 мм |
1 шт |
Заглушка 20G3/4'' |
1 шт |
Заглушка 40G1½'' |
1 шт |
Блок ТЭН |
1 шт |
Дверца загрузочная |
1 шт |
Кружки чугунные |
3 шт |
Руководство по эксплуатации |
1 шт |
