Твердотопливный котел ZOTA Тополь-ВК 22 кВт
Твердотопливный котел ZOTA Тополь-ВК предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией,
горячего водоснабжения с помощью бака косвенного нагрева, в открытых и закрытых системах отопления с максимально допустимой температурой теплоносителя 90°C и максимально допустимым давлением 0,3 МПа.
В аппарате предусмотрена возможность установки нагревательного элемента (блока ТЭН). Аппарат должен устанавливаться в закрытом помещении, оборудованном приточно-вытяжной вентиляцией. Система вентиляции должна учитывать индивидуальные особенности помещения котельной и обеспечивать нормальную работу аппарата. Для увеличения длительности горения рекомендуется применение комплекта TurboSet. В этом случае процесс горения контролирует автоматика. Главное отличие от серии «Тополь М» - водонаполненные колосники и измененная конфигурация теплообменника
Основные преимущества твердотопливного котла Тополь-ВК
- 01 наглядность
термометр на верхней панели котла (для измерения температуры подачи воды)
- 02 технологичность
работа в системах с давлением до 3 атмосфер
- 03эффективность
корпус котла теплоизолированный и газоплотный; водяная рубашка покрыта базальтовым картоном, снижающим теплопотери
- 04 удобство
загрузка топлива в вертикальной и горизонтальной плоскостях (обеспечивают топочные дверцы, закрывающиеся на замок)
- 05Практичность
регулируемая поддувальная заслонка дверцы зольника (регулировка осуществляется с помощью винта в ручном режиме или управляется механическим регулятором тяги - опция)
- 06 продуманность
наиболее высокий КПД среди бюджетных моделей твердотопливных и комбинированных котлов
-
Основные характеристики твердотопливного котла Тополь-ВК
|
Рабочее давление, бар
|
3,0
|
|
Тепловая мощность, Вт
|
7-22
|
|
Температура теплоносителя в аппарате не более
|
90
|
|
Коэффициент полезного действия, %
|
75
|
|
Диаметр дымохода, мм
|
150
|
|
Объем теплоносителя в аппарате не менее, л
|
34,5
|
|
Объем топочного пространства, л
|
49
|
|
Максимальная длина полена, мм
|
496
|
|
Объём зольного ящика, л
|
10
|
|
Вид используемого твердого топлива
|
Уголь, дрова, брикеты
|
|
Время работы аппарата от одной полной загрузки углём бурым не более, час
|
4,6/13,9
|
|
Время работы аппарата от одной полной загрузки углём длиннопламенным не более, час
|
6,0/18,0
|
|
Срок гарантии, мес
|
12
|
|
Габаритные размеры(ГхШхВ), мм
|
905х440х870
|
|
Габариты загрузочной дверцы, мм
|
310х195
|
|
Материал топки
|
Сталь Ст.3 СП5
|
|
Масса изделия, кг
|
128
|
Схема устройства и установки

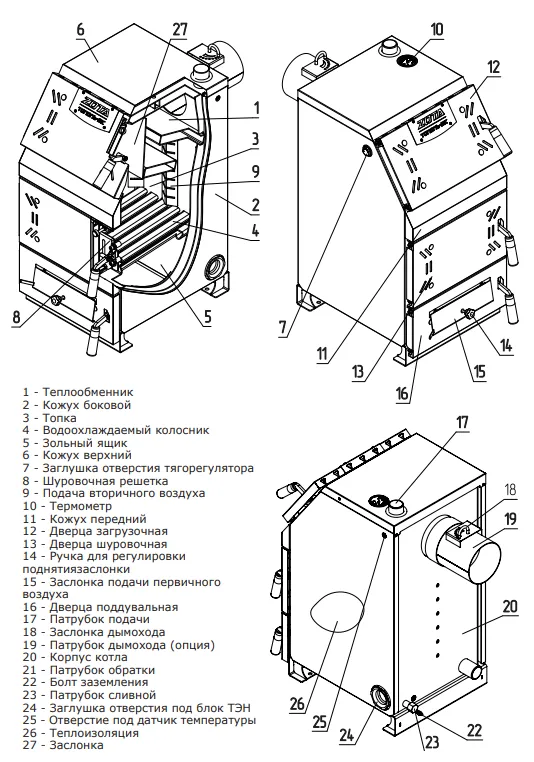

Рисунок 1. Устройство

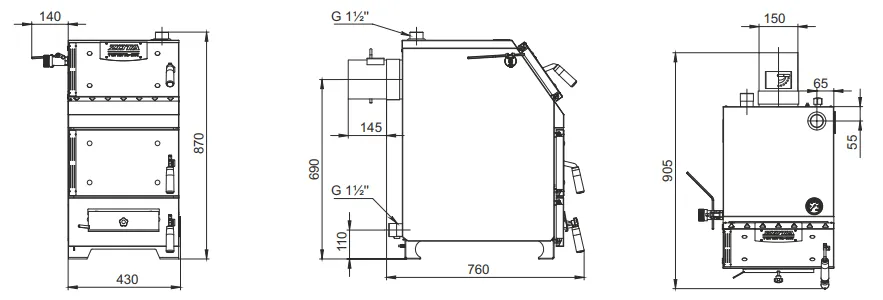

Рисунок 2. Габаритные размеры

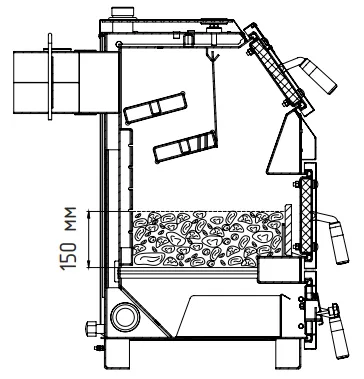

Рисунок 3. Заполнение котла топливом для номинального режима

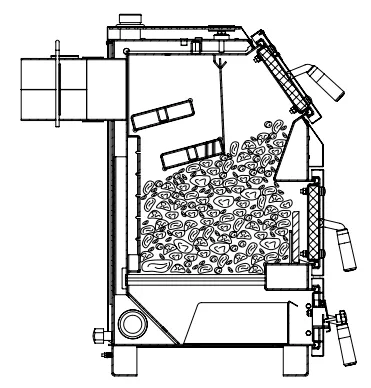

Рисунок 4. Заполнение котла топливом для я режима длительного горения

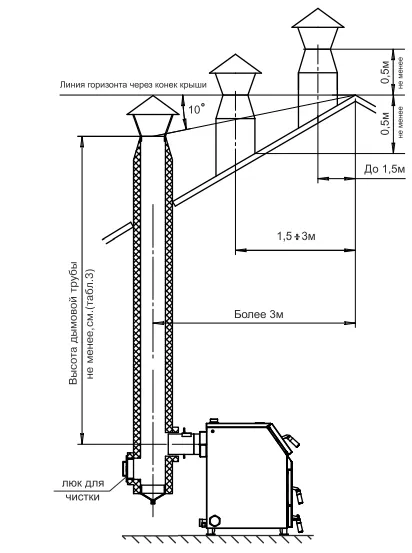

Рисунок 5. Варианты установки дымовой трубы

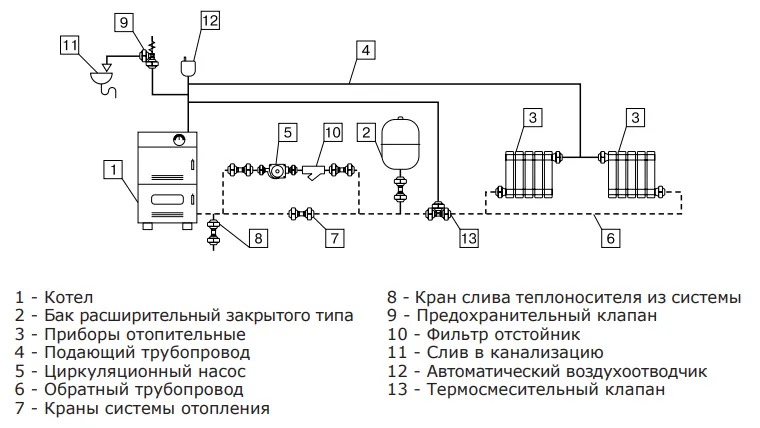

Рисунок 6. Схема закрытой системы отопления
Рисунок 7. Схема открытой системы отопления

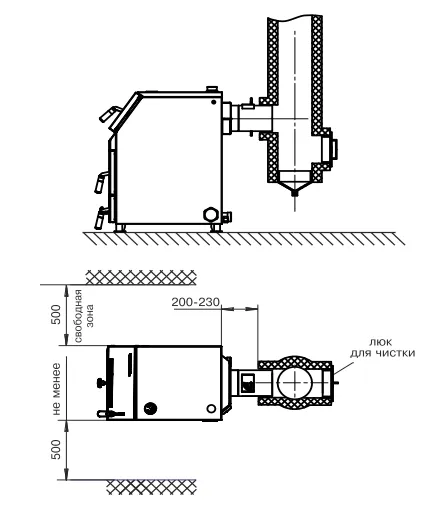

Рисунок 8. Схема установки котла
Комплект поставки:
|
Котёл в сборе
|
1 шт
|
|
Зольный ящик
|
1 шт
|
|
Кочерга L=680 мм
|
1 шт
|
|
Шуровка L=692
|
1 шт
|
|
Совок L=655 мм
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
|
Упаковка
|
1 шт
|
Термометр
|
1 шт
|
*Патрубок дымохода
|
1 шт*
|
|
*Тягорегулятор FR 124-3/4 А
|
1 шт*
|
|
*Блок ТЭН, кВт не более 9 кВт
|
1 шт*
|
|
*Панель управления ПУ ЭВТ-И1
|
1 шт*
|
|
*Кабель соединительный медный (4мм2, длина 2м)
|
1 шт*
|
|
*Комплект автоматики TurboSet
|
1 шт*
|
* поставляется по отдельному заказу
