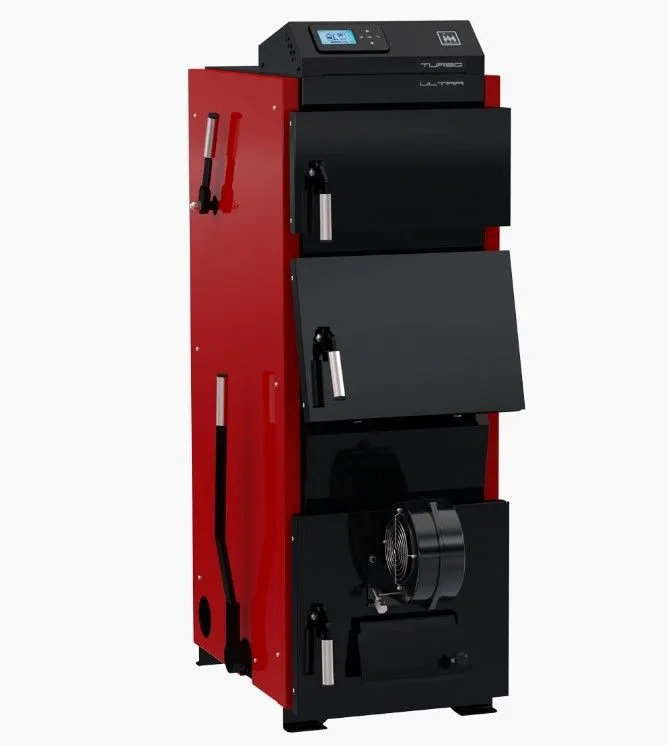

Котел отопительный полуавтоматический ULTRA (Ультра) 24 кВт


  • Производитель: Termokraft
  • Страна-производитель: Россия
  • Гарантийный срок, мес.: 12
  • Вес Брутто (ориентировочный), кг: 255,3
  • Вес Нетто, кг: 222
  • Все характеристики
103 835 ₽ 109 300 ₽
В наличии
Рассчитать доставку

Котел отопительный ULTRA 24 кВт

Твердотопливный полуавтоматический котел ULTRA - серии создан с применением самых современных прогрессивных технологий и дизайнерских решений. Уникальная технологичность в современном стиле.

Точность расчета и правильное проектирование теплообменных жаротрубных экономайзеров котла эффективно повысили КПД, длительность работы и соответственно экономичность котла.

Котлы серии ULTRA не прихотливы к применяемому топливу и оснащены водонаполненными колосниковыми решетками.

В котлах предусмотрена возможность энергонезависимой регулировки горения - установка регулятора тяги. Предусмотрена возможность установки блока ТЭН.

Основные преимущества отопительного котла ULTRA 24 кВт

  • 01 Разнообразие теплоносителей

    Эффективная работа на угле и дровах. Возможность установки дополнительного оборудования для работы на электричестве и природном газе..

  • 02 Удобство загрузки топлива

    Большой размер и оптимальный угол наклона загрузочного проема. В котлы удобно загружать топливо и чистить котел.

  • 03 Оптимизация горения

    Сменные камера подогрева вторичного воздуха и каналы его распределения, эффективно оптимизирующие процесс горения.

  • 04 Возможность подключения к интернету (Wi-Fi)

    Через модуль ecoNET300, что позволяет управлять в режиме on-line работой котла и системой отопления

  • 05 Датчик термозащиты DZT

    Который отключает автоматику при превышении максимальной заданной температуры.

  • 06 Режим «Зима/Лето»

    При подключенном датчике температуры ГВС (идет в комплекте) режим «Зима/Лето»

  • 07 Вентилятор наддува

    И современный контроллер ecoMAX 260: регулирует работу вентилятора как по линейной (классической), так и по схеме плавной модуляции (PID регулирование). Режим PID Регулирование работает как с датчиком уходящих (дымовых) газов, так и без него

Характеристики отопительного котла ULTRA 24 кВт

Номинальная мощность, кВт

24

Площадь отапливаемых помещений, м2

180-240

КПД, %

82

Глубина топки, мм

470

Объем загрузки, л

66

Мощность блока ТЭНов, кВт

6

Объем водяной рубашки, л

65

Масса котла Нетто, кг

222

Диаметр дымохода, мм

150

Длительность горения

20

Топливо

Уголь, дрова, электричество, брикеты

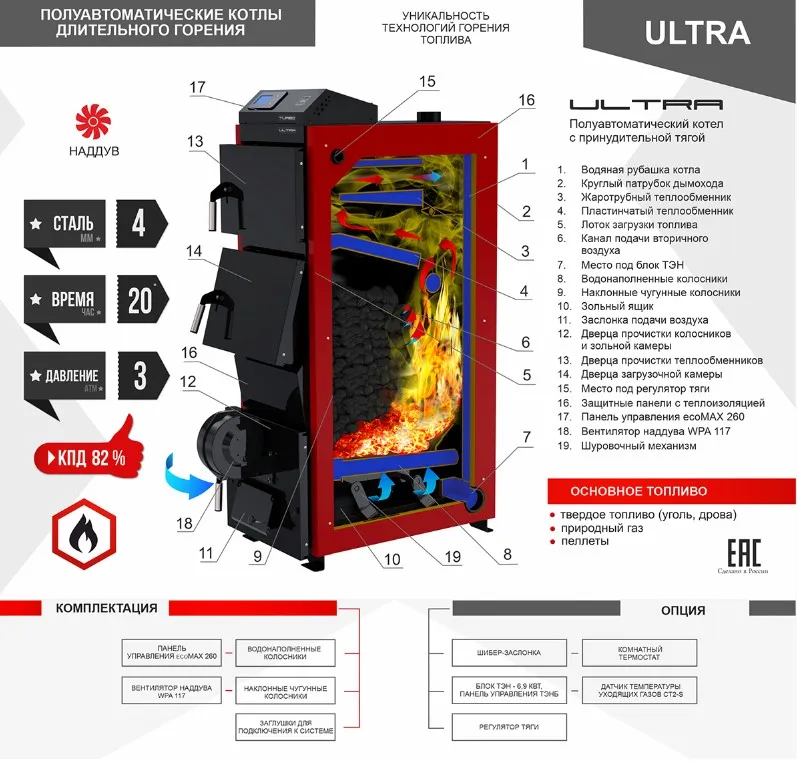

Устройство котла для отопления ULTRA 24 кВт

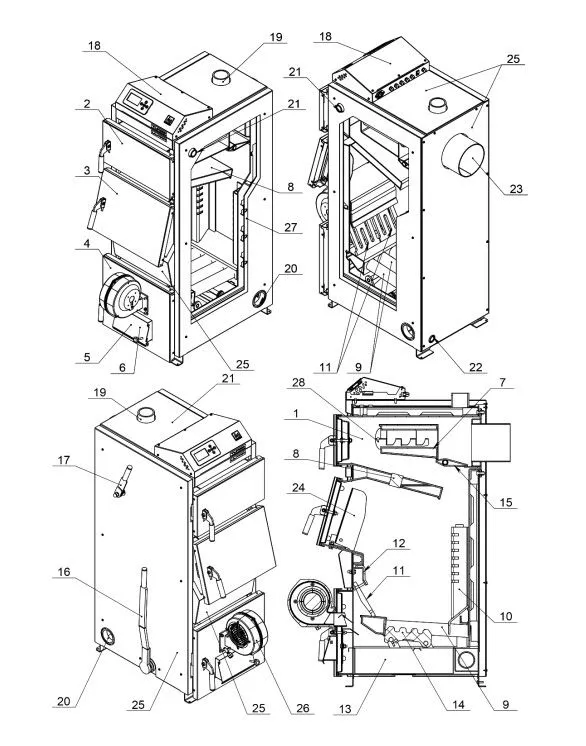

Рисунок 1. Устройство котла.

1 - корпус котла, 2 – дверца чистки теплообменника, 3 - топочная дверца, 4 - дверца зольника, 5 – заслонка подачи первичного воздуха, 6 – винт ручной регулировки подачи воздуха, 7 – жаротрубный теплообменник котла, 8 – пластинчатый теплообменник котла, 9 – водотрубные колосники, 10 – сменные каналы подачи вторичного воздуха, 11 - передние (наклонные) чугунные колосники, 12 – держатель передних (наклонных) колосников, 13 - зольный ящик, 14 – шуровочный механизм очистки колосников, 15 – растопочная заслонка, 16 – рычаг шуровочного механизма очистки колосников, 17 – ручка растопочной заслонки, 18 – панель управления ecoMAX 260, 19 - патрубок подающей линии, 20 - патрубок обратной линии, а также место установки блока ТЭНов, 21 - патрубок регулятора тяги, 22 - патрубок слива теплоносителя, 23 - патрубок дымохода, 24 - загрузочная заслонка для угля (лоток), 25 - защитно-декоративные панели, 26- вентилятор наддува, 27- базальтовый утеплитель, 28- турбулизаторы.

Рисунок 2. Панель управления котлом на базе контроллера ecoMAX 260.

1 - корпус панели, 2 – дисплей отображения информации, 3 – кнопки управления, 4 – проход сетевого кабеля, 5 – тумблер включения панели, 6 – разъем подключения вентилятора наддува, 7 – проход датчика ГВС, 8 – дополнительные проходы для подключения комнатной панели и датчиков.


Гидравлическая схема подключения

Рисунок 3. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.

1 – котел, 2 – расширительный бак открытого типа, 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – радиаторы отопления, 7 – термостатическая головка

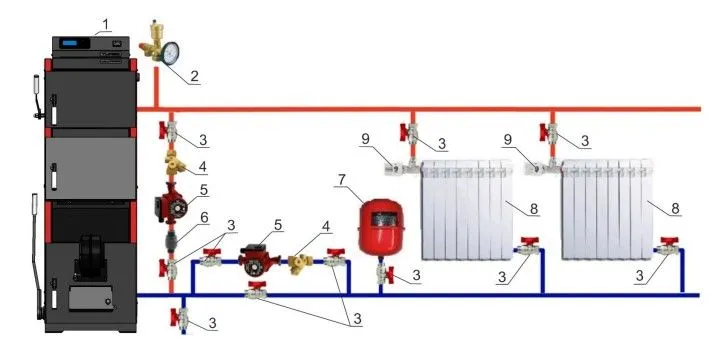

Рисунок 4. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом.

1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – обратный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

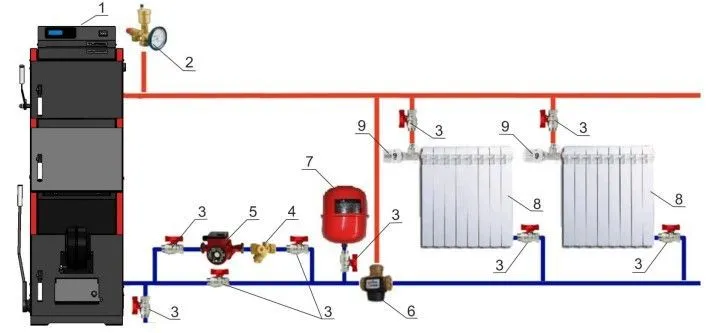

Рисунок 5. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с термостатическим смесительным клапаном.

1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – термостатический смесительный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

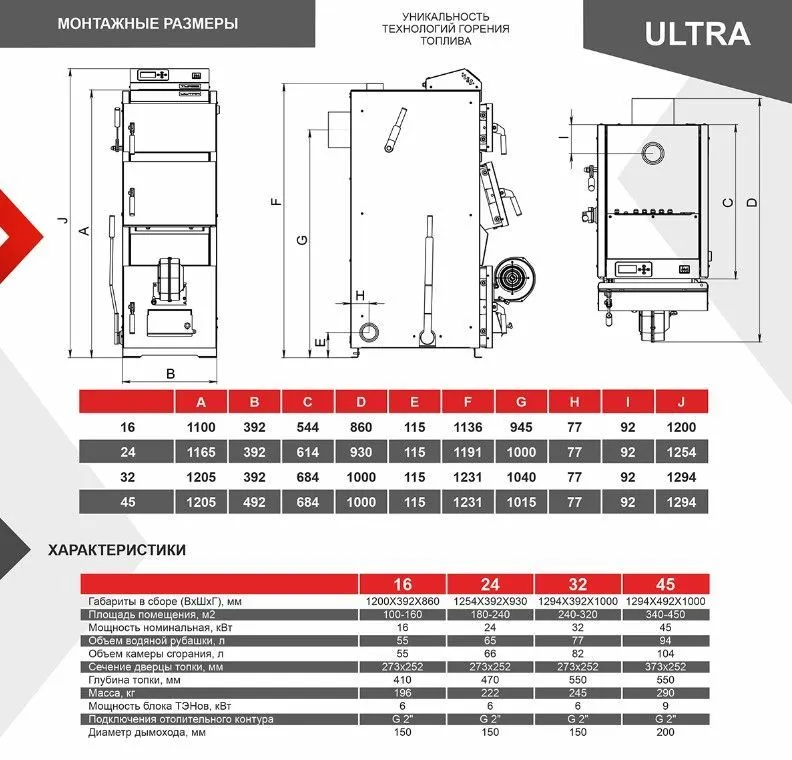

Рисунок 6. Монтажные размеры котлов



Комплект поставки

Котел в сборе

1 шт

Ящик зольника

1 шт

Заглушка 1/2''

1 шт

Заглушка 3/4''

1 шт

Заглушка 2''

1 шт

Панель управления ecoMAX 260

1 шт

Датчик ГВС СТ10 2м

1 шт

Вентилятор наддува WPA 117

1 шт

Руководство по эксплуатации, шт

1 шт

Инструкция по эксплуатации и монтажу ecoMAX 260

1 шт



Производитель
Termokraft
Страна-производитель
Россия
Гарантийный срок, мес.
12
Вес Брутто (ориентировочный), кг
255,3
Вес Нетто, кг
222
Виды твердого топлива
Дрова / Уголь / Пеллеты / Брикеты
Номинальная мощность, кВт
24
Тип топлива
Твердое / Электрическое / Газообразное
Коэффициент полезного действия (КПД), %
82
Материал топки
Сталь Ст.3СП5
Толщина материала топки, мм
4
Длина дымохода не менее, м
6
Ширина топочной дверцы, мм
273
Высота топочной дверцы, мм
252
Высота, мм
1254
Ширина, мм
392
Глубина, мм
930
Максимальная глубина дров, мм
470
Диаметр дымохода, мм
150
Минимальная площадь отапливаемого помещения, м²
180
Максимальная площадь отапливаемого помещения, м²
240
Объем топочной камеры, л
66
Глубина топочной камеры, мм
470
Минимальный объем отапливаемого помещения, м3
485
Присоединение патрубка подачи, G''
2
Присоединение патрубка обратки, G''
2
Максимальный объем отапливаемого помещения, м3
645
Минимальная температура теплоносителя, °С
1
Максимальная температура теплоносителя, °С
90
Минимальное рабочее давление системы отопления, бар
0,1
Расположение выхода дымохода
Сзади
Максимальное рабочее давление системы отопления, бар
2,5
Форма дымоходного патрубка
Круглый
Теплоноситель
Вода
Дополнительный теплоноситель
Антифриз
Присоединение ТЭНБ, G''
2
Мощность ТЭНБ, кВт
3,4,5,6
Присоединение ТЭНБ регулируемого, G''
2
Присоединение регулятора тяги, G''
3/4
Полуавтоматический / Возможность установки комплекта автоматики
Да
Водонаполненные колосники
Есть
Пульт управление в комплекте
Да
Расположение пульта управления
Спереди
Возможность установки ТЭНБ
Да
Возможность установки ТЭНБ регулируемого
Да
Возможность установки регулятора тяги
Да
