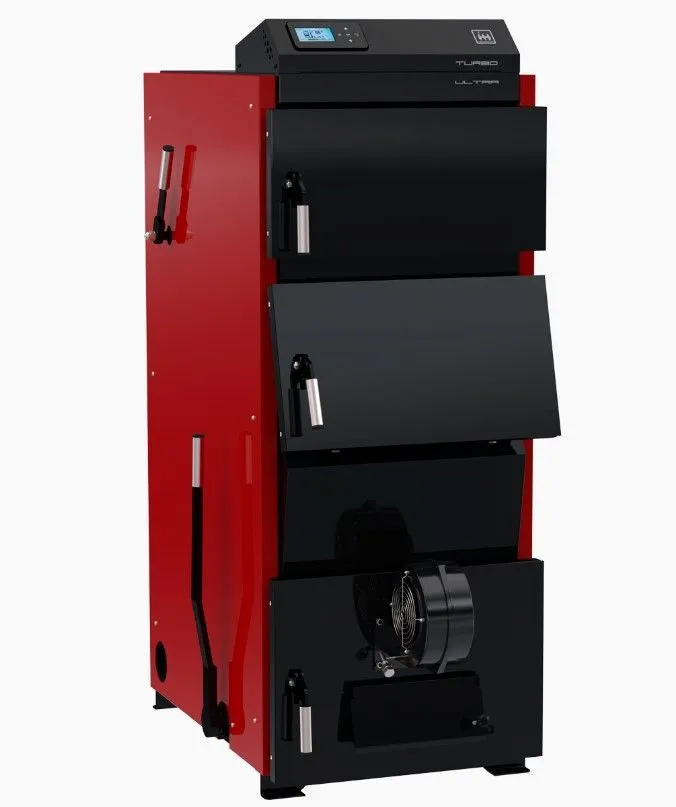

Рисунок 1. Устройство котла.
1 - корпус котла, 2 – дверца чистки теплообменника, 3 - топочная дверца, 4 - дверца зольника, 5 – заслонка подачи первичного воздуха, 6 – винт ручной регулировки подачи воздуха, 7 – жаротрубный теплообменник котла, 8 – пластинчатый теплообменник котла, 9 – водотрубные колосники, 10 – сменные каналы подачи вторичного воздуха, 11 - передние (наклонные) чугунные колосники, 12 – держатель передних (наклонных) колосников, 13 - зольный ящик, 14 – шуровочный механизм очистки колосников, 15 – растопочная заслонка, 16 – рычаг шуровочного механизма очистки колосников, 17 – ручка растопочной заслонки, 18 – панель управления ecoMAX 260, 19 - патрубок подающей линии, 20 - патрубок обратной линии, а также место установки блока ТЭНов, 21 - патрубок регулятора тяги, 22 - патрубок слива теплоносителя, 23 - патрубок дымохода, 24 - загрузочная заслонка для угля (лоток), 25 - защитно-декоративные панели, 26- вентилятор наддува, 27- базальтовый утеплитель, 28- турбулизаторы.
Рисунок 2. Панель управления котлом на базе контроллера ecoMAX 260.
1 - корпус панели, 2 – дисплей отображения информации, 3 – кнопки управления, 4 – проход сетевого кабеля, 5 – тумблер включения панели, 6 – разъем подключения вентилятора наддува, 7 – проход датчика ГВС, 8 – дополнительные проходы для подключения комнатной панели и датчиков.
Гидравлическая схема подключения
Рисунок 3. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.
1 – котел, 2 – расширительный бак открытого типа, 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – радиаторы отопления, 7 – термостатическая головка
Рисунок 4. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – обратный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка
Рисунок 5. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с термостатическим смесительным клапаном.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – термостатический смесительный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка
Рисунок 6. Монтажные размеры котлов
Комплект поставки
|
Котел в сборе
|
1 шт
|
|
Ящик зольника
|
1 шт
|
|
Заглушка 1/2''
|
1 шт
|
|
Заглушка 3/4''
|
1 шт
|
|
Заглушка 2''
|
1 шт
|
|
Панель управления ecoMAX 260
|
1 шт
|
|
Датчик ГВС СТ10 2м
|
1 шт
|
|
Вентилятор наддува WPA 117
|
1 шт
|
|
Руководство по эксплуатации, шт
|
1 шт
|
|
Инструкция по эксплуатации и монтажу ecoMAX 260
|
1 шт
|
