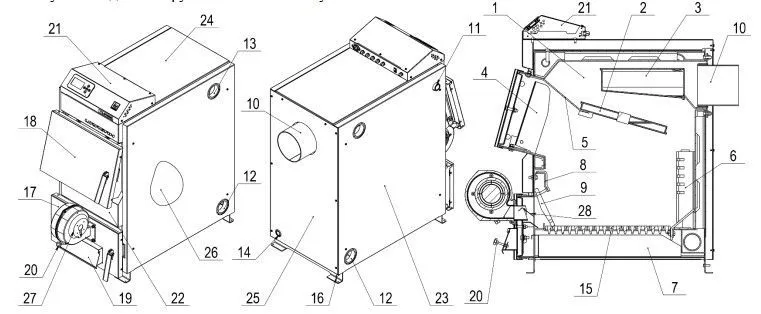

Рисунок 1. Устройство котла.
1 - корпус котла, 2 – пластинчатый теплообменник, 3 – жаротрубный теплообменник, 4 – загрузочный лоток, 5 – пластина чистки теплообменников, 6 – съемные каналы вторичного воздуха, 7 – зольный ящик, 8 – держатель передних (наклонных) колосников, 9 – передние (наклонные) чугунные колосники, 10 – патрубок дымохода, 11 – патрубок регулятора тяги, 12 - патрубок обратной линии, а также место установки блока ТЭНов, 13 - патрубок подающей линии, 14 - патрубок слива теплоносителя, 15 – горизонтальные чугунные колосники, 16 – болт заземления, 17 – дверца зольной камеры, 18 – Наклонная загрузочная дверца, 19 – заслонка подачи первичного воздуха, 20 – ручка регулировки поднятия заслонки, 21 – панель управления, 22 – лицевая декоративная панель, 23 – боковая декоративная панель, 24 – верхняя декоративная панель, 25 – задняя декоративная панель, 26 – базальтовый утеплитель, 27 – вентилятор наддува, 28 - защитная заслонка вентилятора.
Рисунок 2. Панель управления котлом на базе контроллера ecoMAX 260.
1 - корпус панели, 2 – дисплей отображения информации, 3 – кнопки управления, 4 – проход сетевого кабеля, 5 – тумблер включения панели, 6 – разъем подключения вентилятора наддува, 7 – проход датчика ГВС, 8 – дополнительные проходы для подключения комнатной панели и датчиков.
Гидравлическая схема подключения

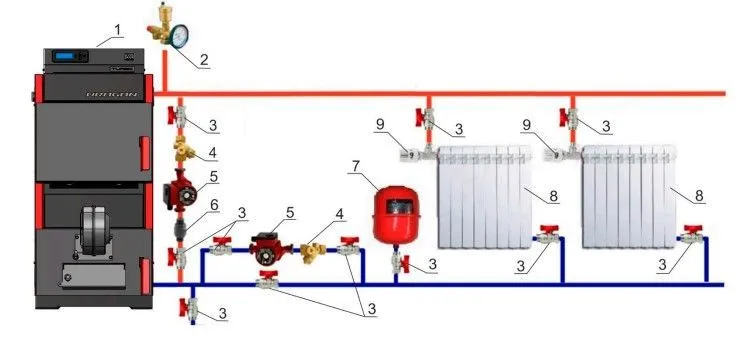

Рисунок 3. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – обратный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

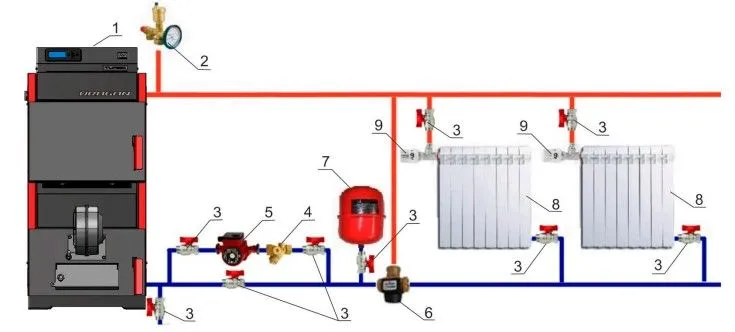

Рисунок 4. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с термостатическим смесительным клапаном.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – термостатический смесительный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

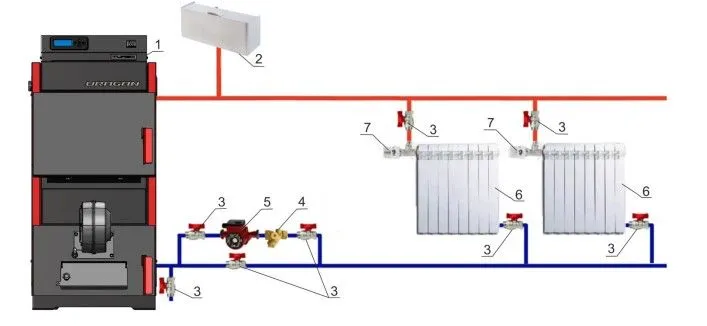

Рисунок 5. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.
1 – котел, 2 – расширительный бак открытого типа, 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – радиаторы отопления, 7 – термостатическая головка
Рисунок 6. Монтажные размеры котлов
Комплект поставки
|
Котел в сборе
|
1 шт
|
|
Ящик зольника
|
1 шт
|
|
Заглушка 1/2''
|
1 шт
|
|
Заглушка 3/4''
|
1 шт
|
|
Заглушка 2''
|
2 шт
|
|
Панель управления ecoMAX 260
|
1 шт
|
|
Датчик ГВС СТ10 2м
|
1 шт
|
|
Вентилятор наддува WPA 117
|
1 шт
|
|
Руководство по эксплуатации, шт
|
1 шт
|
|
Инструкция по эксплуатации и монтажу ecoMAX 260
|
1 шт
|
