Отопительный водогрейный котёл «Эльбрус» предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией, в открытых и закрытых системах отопления.
Котлы изготавливаются в исполнении для умеренных и холодно-климатических зон. Устанавливаются котлы в закрытых помещениях с естественной вентиляцией без искусственно-регулируемых климатических условий. Работают на твердом топливе, угле и дровах.
В котле предусмотрена возможность установки нагревательного элемента (блока ТЭН) и терморегулятора. Совок и кочерга в комплекте.
Теплообменник имеет конструкцию, при которой осуществляется простой доступ к теплопроводным поверхностям для их чистки.
Универсальное подлючение котла к системе отопления, тягорегулятора и электрического ТЭНа (с левой или правой строны).
Конструкция котла позволяет работать в системах с давлением теплоносителя до 3-х атмосфер. Базальтовая термоизоляция водяного контура
Герметичные чугунные дверцы и система подачи первичного воздуха обеспечивают точную регулировку мощности котла
Теплообменник имеет конструкцию, при которой осуществляется простой доступ к теплопроводным поверхностям для их чистки.
До 8 часов горения на одной закладке дров.
|
Номинальная мощность, кВт |
14 |
|
Площадь отапливаемого помещения, м2 |
140 |
|
Коэффициент полезного действия, % |
72 |
|
Рабочее давление воды в котле, МПа (кг/см2), не более |
0,3 (3,0) |
|
Рабочий объем воды в котле, л |
38 |
|
Температура воды в котле, °С, не более |
95 |
|
Глубина топки, мм |
480 |
|
Присоединительный диаметр дымохода, мм, не более |
120 |
|
Присоединительная резьба штуцеров для подвода и отвода воды |
G-1 1/2 |
|
Объем топочного пространства, м3 |
0,04 |
|

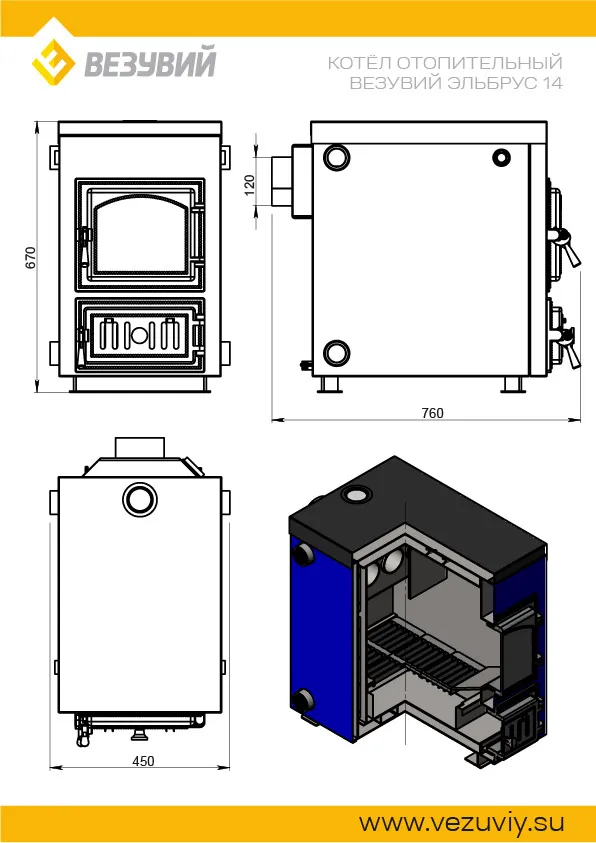

Габаритные размеры котла (ВхШхГ), мм |
670х450х760 |
|
Масса котла, кг, не более |
114 |
|
Гарантия, мес. |
12 |

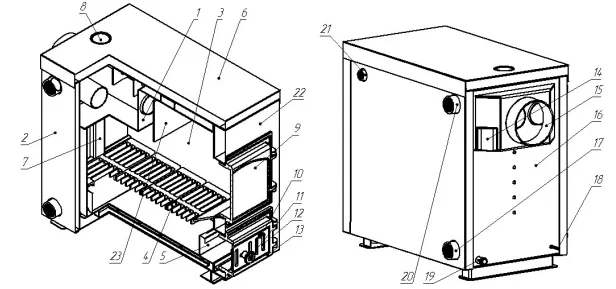

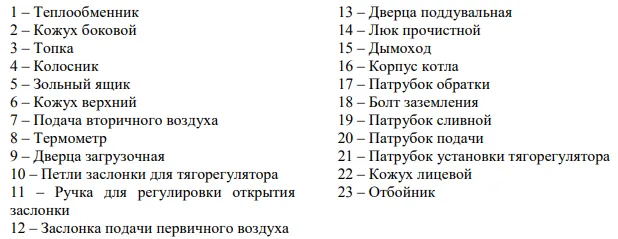

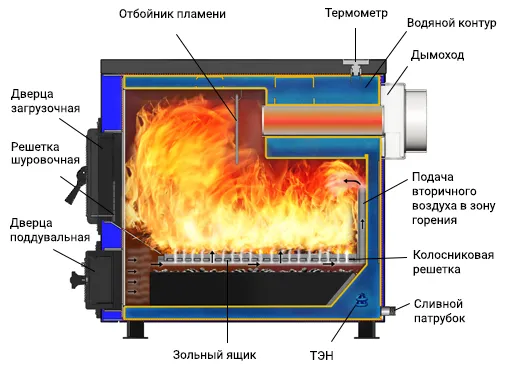

Рисунок 1. Устройство
Рисунок 2. Схема установки
Рисунок 3. Варианты установки дымовой трубы
Рисунок 4. Схема закрытой системы отопления.
Рисунок 5. Схема открытой системы отопления
Комплект поставки:
|
Котел в сборе |
1 шт |
|
Колосниковая решетка |
3 шт |
|
Зольный ящик |
1 шт |
|
Совок |
1 шт |
|
Кочерга |
1 шт |
|
Заслонка подачи первичного воздуха для тягорегулятора с петлями |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка |
1 шт |
