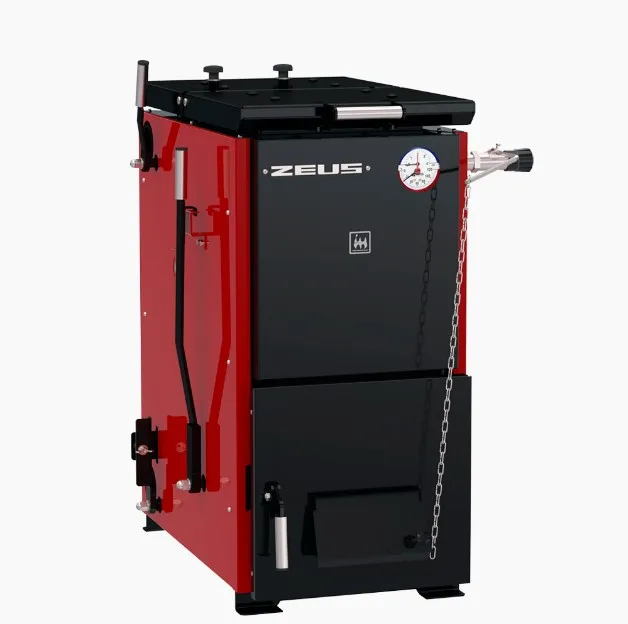

Котел твердотопливный ZEUS (Зевс) 12 кВт


  • Производитель: Termokraft
  • Страна-производитель: Россия
  • Гарантийный срок, мес.: 12
  • Вес Брутто (ориентировочный), кг: 189,8
  • Вес Нетто, кг: 165
  • Все характеристики
62 035 ₽ 65 300 ₽
В наличии
Рассчитать доставку

Котел твердотопливный ZEUS (Зевс) 12 кВт

Стальные полуавтоматические котлы «ZEUS» предназначены для отопления жилых и производственных помещений площадью от 60 до 450 кв.м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.

Наружные поверхности котла облицованы теплоизолирующим материалом, на основе базальтового волокна и защитно-декоративными панелями, которые снижают потерю тепла теплоносителя, уменьшают инфракрасное излучение и предохраняют владельца от контакта с горячими поверхностями корпуса.

Основные преимущества твердотопливного котла ZEUS (Зевс) 12 кВт

  • 01 Двустороннее подключение

    Котел имеет компактные габаритные размеры и возможность двухстороннего подключения к отопительной системе (левое, правое либо диагональное подключение).

  • 02 Водяное отопление

    Совместим с системами водяного отопления с естественной или принудительной циркуляцией.

  • 03 Расширенный топливный канал

    Расширенный топливный канал существенно упрощает загрузку и увеличивает объем загружаемого топлива в котел.

  • 04 КПД более 86%

    Трехходовой трубчатый теплообменник комплектуется растопочной заслонкой и обеспечивает КПД котла более 86%.

  • 05 Регулировка подачи воздуха

    В средней части боковых панелей корпуса котла размещены отверстия для регулировки подачи дополнительного (третичного) воздуха.

  • 06 Разнообразие угля

    Конструкция колосниковой решетки допускает использовать в котле каменные угли различных марок.

  • 07 Очистка колосников

    Специальный механизм очистки колосников разрезает и удаляет шлак, образующийся при сгорании угля.

  • 08 Термоманометр и регулятор горения

    В котле применяется высокоточный термоманометр и возможна установка регулятора горения.

Характеристики твердотопливного котла ZEUS (Зевс) 12 кВт

Номинальная мощность, кВт

12

Площадь отапливаемых помещений, м2

90*120

КПД, %

87

Глубина топки, мм

270

Объем загрузки, л

30

Мощность блока ТЭНов, кВт

6

Объем водяной рубашки, л

42

Масса котла Нетто, кг

165

Диаметр дымохода, мм

150

Сечение дверцы топки

200*270

Длительность горения

16

Топливо

Уголь, дрова, электричество, брикеты


Устройство котла для отопления ZEUS (Зевс) 12 кВт

Рисунок 1. Устройство котла.

1 – корпус котла, 2 – пластинчатый и жаротрубный теплообменники, 3 – дверца зольной камеры, 4 – заслонка подачи первичного и вторичного воздуха, 5 – винт ручной регулировки подачи воздуха, 6 – ручка-защелка нижней дверцы, 7 – загрузочная дверца, 8 – дверца чистки теплообменника котла, 9 – ручка-защелка загрузочной дверцы, 10 – зажимные гайки дверцы чистки теплообменника, 11 – колосниковая решетка, 12 – передняя колосниковая решетка, 13 – подогреватель вторичного воздуха, 14 – механизм очистки решетки, 15 – держатель передней колосниковой решетки, 16 – фиксатор колосников, 17 – шамотные кирпичи, 18 – камера сбора золы, 19 – дверца прочистки камеры сбора золы, 20 – заслонка прямого хода, 21 – отбойник пламени, 22 – рычаг механизм очистки решетки, 23 – фиксатор рычага механизма очистки решетки, 24 – ручка дверцы камеры сбора золы, 25 – ручка управления заслонкой прямого хода, 26 – регулятор горения, 27 – термоманометр, 28 – заслонки подачи третичного воздуха в камеру дожига, 29 – зольный ящик, 30 – патрубок подключения дымохода, 31 – фланец подающей линии, 32 – фланец обратной линии и подключения блока ТЭН, 33 – фланец подключения крана залива и слива воды, 34 – защитно-декоративные панели котла, 35 – держатель передних (наклонных) колосников, 36 – базальтовый утеплитель.


Гидравлическая схема подключения

Рисунок 2. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.

1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – обратный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

Рисунок 3. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с термостатическим смесительным клапаном.

1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – термостатический смесительный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

Рисунок 4. Схема подключения котла к открытой системе с принудительной циркуляцией теплоносителя.

1 – котел, 2 – расширительный бак открытого типа, 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – радиаторы отопления, 7 – термостатическая головка

Рисунок 5. Монтажные размеры котлов ZEUS.



Комплект поставки

Котел отопительный в сборе

1 шт

Чугунные колосники и подогреватели

1 комплект

Ящик зольника

1 шт

Заглушка G 1/2''

1 шт

Заглушка G 2''

2 шт

Регулятор тяги

1 шт

Шамотный камень

1 комплект

Термоманометр (встроенный)

1 шт

Руководство по эксплуатации

1 шт



Производитель
Termokraft
Страна-производитель
Россия
Гарантийный срок, мес.
12
Вес Брутто (ориентировочный), кг
189,8
Вес Нетто, кг
165
Виды твердого топлива
Дрова / Уголь / Брикеты
Номинальная мощность, кВт
12
Тип топлива
Твердое / Электрическое
Коэффициент полезного действия (КПД), %
87
Толщина материала топки, мм
4
Длина дымохода не менее, м
6
Ширина топочной дверцы, мм
200
Высота топочной дверцы, мм
270
Высота, мм
815
Ширина, мм
390
Глубина, мм
850
Диаметр дымохода, мм
150
Минимальная площадь отапливаемого помещения, м²
90
Максимальная площадь отапливаемого помещения, м²
120
Объем топочной камеры, л
30
Глубина топочной камеры, мм
270
Минимальный объем отапливаемого помещения, м3
240
Присоединение патрубка подачи, G''
2
Присоединение патрубка обратки, G''
2
Максимальный объем отапливаемого помещения, м3
320
Минимальная температура теплоносителя, °С
1
Максимальная температура теплоносителя, °С
95
Минимальное рабочее давление системы отопления, бар
0,1
Расположение выхода дымохода
Сзади
Максимальное рабочее давление системы отопления, бар
2,5
Форма дымоходного патрубка
Круглый
Теплоноситель
Вода
Дополнительный теплоноситель
Антифриз
Присоединение ТЭНБ, G''
2
Мощность ТЭНБ, кВт
3,4,5,6
Присоединение ТЭНБ регулируемого, G''
2
Присоединение регулятора тяги, G''
3/4
Встроенный термометр
Да
Чугунные колосники
Да
Возможность установки ТЭНБ
Да
Возможность установки ТЭНБ регулируемого
Да
Возможность установки регулятора тяги
Да
