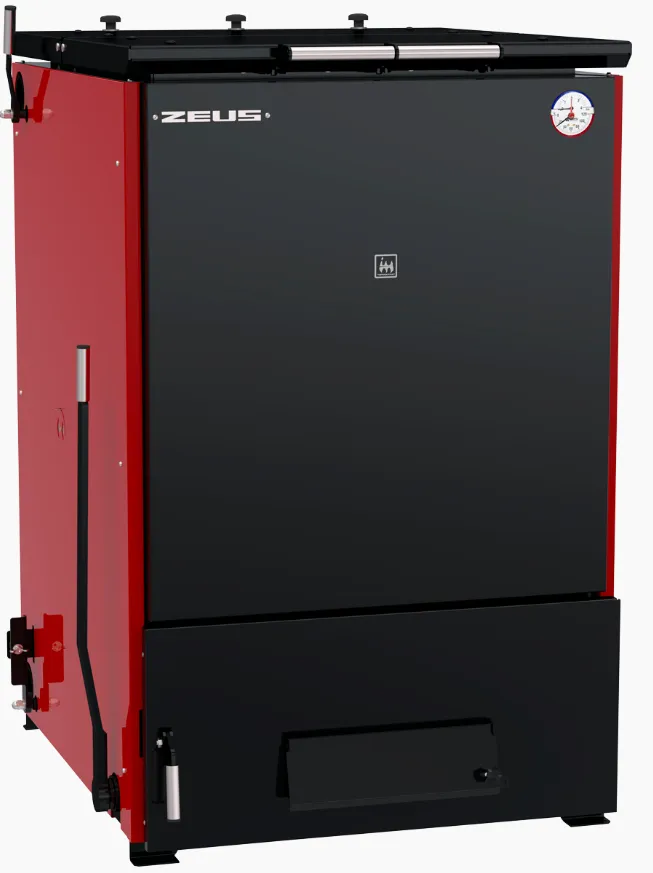

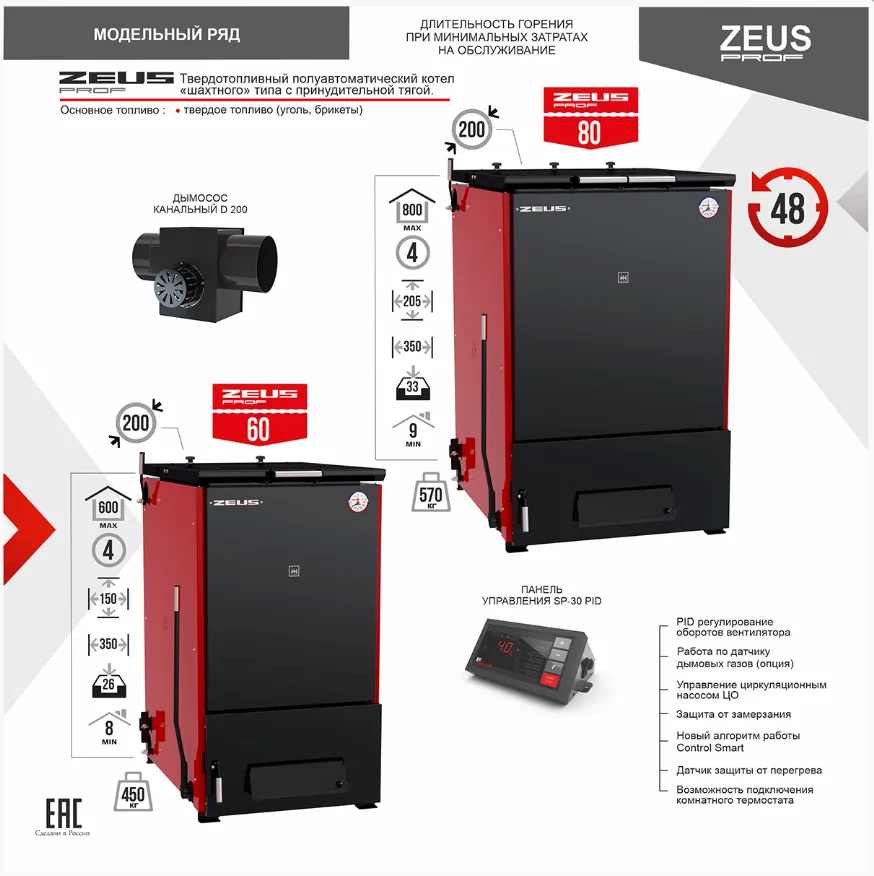

Стальные полуавтоматические котлы «ZEUS» предназначены для отопления жилых и производственных помещений площадью от 580 до 800 кв.м., оборудованных системами водяного отопления с естественной или принудительной циркуляцией.
Наружные поверхности котла облицованы теплоизолирующим материалом, на основе базальтового волокна и защитно-декоративными панелями, которые снижают потерю тепла теплоносителя, уменьшают инфракрасное излучение и предохраняют владельца от контакта с горячими поверхностями корпуса.

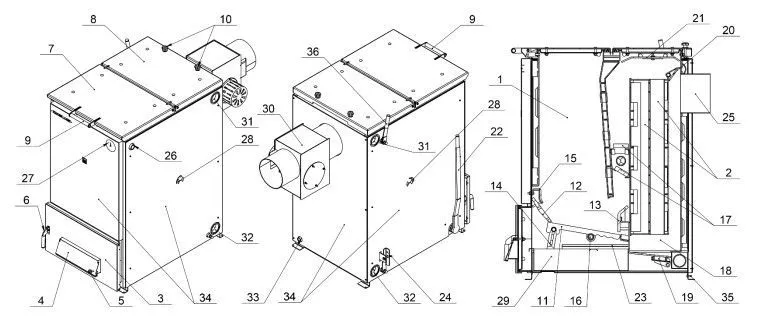

Рисунок 1. Устройство котла.
1 – корпус котла, 2 – трубчатый теплообменник, 3 – дверца зольной камеры, 4 – заслонка подачи первичного и вторичного воздуха, 5 – винт ручной регулировки подачи воздуха, 6 – ручка-защелка нижней дверцы, 7 – загрузочная дверца, 8 – дверца чистки теплообменника котла, 9 – ручка-защелка загрузочной дверцы, 10 – зажимные гайки дверцы чистки теплообменника, 11 – подвижные чугунные колосники, 12 – наклонные передние колосниковые решетки, 13 – подогреватели вторичного воздуха, 14 – механизм встряхивателя колосников, 15 – держатель передней колосниковой решетки, 16 – опора колосников, 17 – шамотные кирпичи, 18 – камера сбора золы, 19 – дверца прочистки камеры сбора золы, 20 – заслонка прямого хода, 21 – отбойник пламени, 22 – рычаг встряхивателя колосников, 23 – направляющая шлака, 24 – ручка дверцы камеры сбора золы, 25 – патрубок дымохода, 26 – фланец регулятора горения, 27 – термоманометр, 28 – заслонки подачи третичного воздуха в камеру дожига, 29 – зольный ящик, 30 – дымоcос канальный D 200, 31 – фланец подающей линии, 32 – фланец обратной линии и подключения блока ТЭН, 33 – фланец подключения крана залива и слива воды, 34 – защитнодекоративные панели котла, 35 – болт заземления, 36 – ручка заслонки прямого хода.
Гидравлическая схема подключения

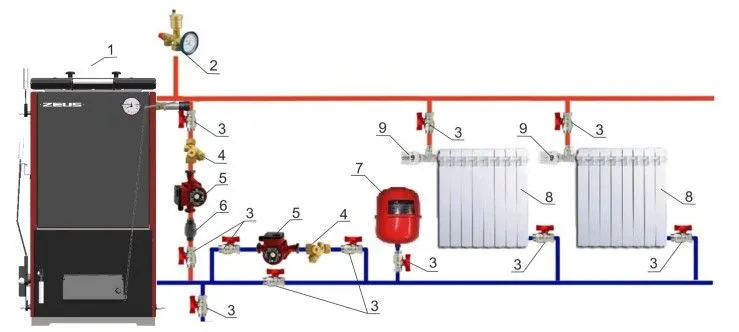

Рисунок 2. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с рециркуляционным насосом.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – обратный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка

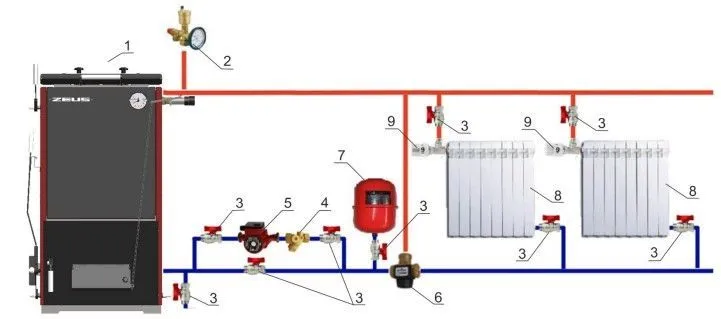

Рисунок 3. Схема подключения котла к закрытой системе с принудительной циркуляцией теплоносителя с термостатическим смесительным клапаном.
1 – котел, 2 – группа безопасности (предохранительный клапан не более 2,5 бара, автоматический воздушный клапан, термоманометр), 3- кран шаровой, 4 – сетчатый фильтр, 5 – циркуляционный насос, 6 – термостатический смесительный клапан, 7 – расширительный бак мембранного типа, 8 – радиаторы отопления, 9 – термостатическая головка
Рисунок 4. Монтажные размеры котлов ZEUS.
Комплект поставки
|
Котел отопительный в сборе
|
1 шт
|
|
Чугунные колосники и подогреватели
|
1 комплект
|
|
Ящик зольника
|
1 шт
|
|
Заглушка G 1/2''
|
1 шт
|
|
Заглушка G 2''
|
2 шт
|
|
Регулятор тяги
|
1 шт
|
|
Шамотный камень
|
1 комплект
|
|
Термоманометр (встроенный)
|
1 шт
|
|
Руководство по эксплуатации
|
1 шт
|
