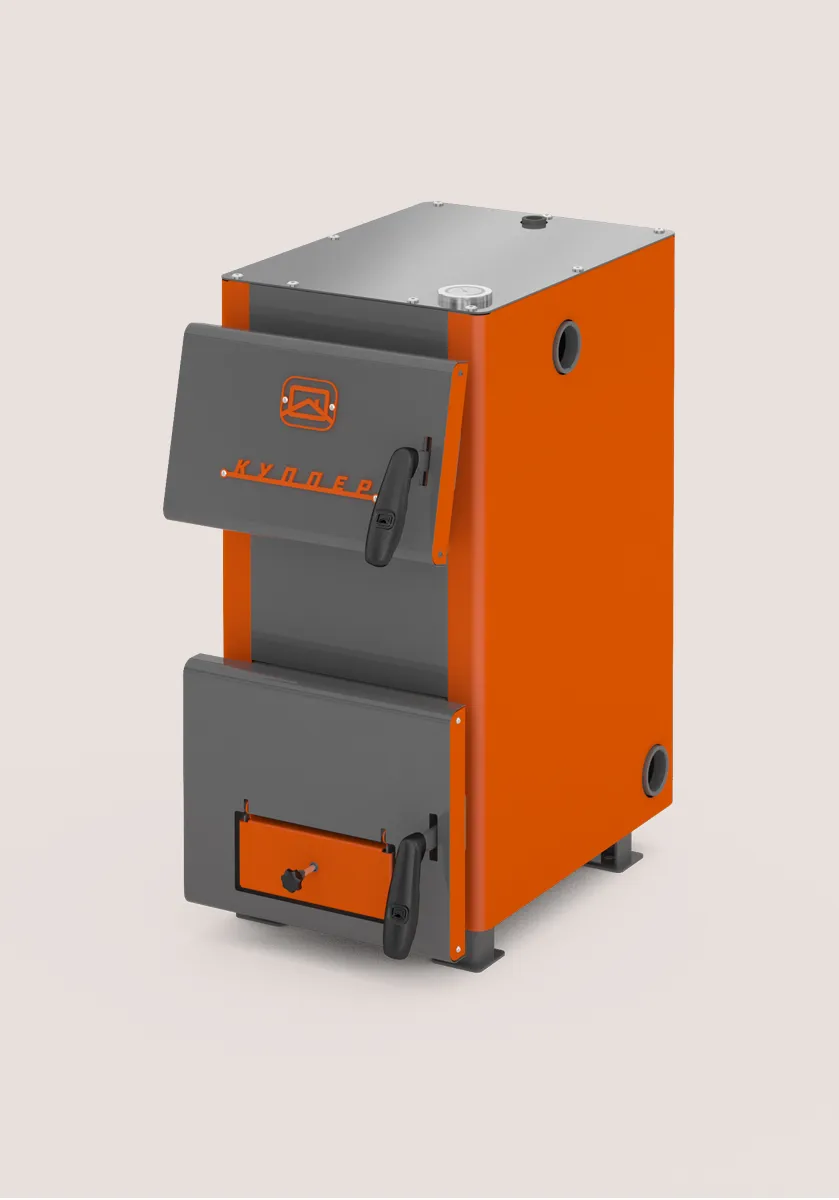

Отопительный котел Куппер ОК-9 (2.0) это универсальный твердотопливный котёл в компактном исполнении, который позволяет отапливать помещения площадью от 50 до 90 м2.
Конструктивные особенности отопительного котла «Куппер ОК-9 2.0» позволяют эксплуатировать его с разными видами топлива. Для перевода котла на газ или пеллеты достаточно без дополнительных слесарно-сварочных работ смонтировать автоматические пеллетные или газовые горелки.
В базовую комплектацию отопительного котла Куппер ОК-9 2.0 уже входит: кочерга, шуровка, термометр, поворотный шибер.
Водотрубный теплообменник обеспечивает наилучший теплосъем и существенно увеличивает эффективность котла.
Работает на угле, дровах, брикетах. Можно дооборудовать котел газовой или пеллетной горелкой.
Экономия бюджета - бюджетный котел.
Время горения - до 8 часов.
Удобная загрузка топлива - дверца с откидным лотком
Лёгкая чистка - съёмные пламяотбойники и увеличенное расстояние между теплообменниками
Увеличенный запас прочности - чугунный колосник.
|
Номинальная мощность, кВт |
9 |
|
Отапливаемая площадь (при высоте потолка до 2.7м), не более, м² |
от 50 до 90 |
|
Максимальная температура теплоносителя на выходе, °С |
95 |
|
Габаритные размеры (ВхШхГ), мм |
720х340х750 |
|
Объем топочной камеры, л |
25 |
|
Масса, кг |
87 |
|
Объём рубашки теплообменника, л |
28 |
|
Теплоноситель |
вода |
|
Диаметр дымохода, мм |
115 |
|
Рабочее давление в системе, МПа (кгс/кв.см) |
0,3(3) |
|
Вид топлива |
дрова, уголь, топливные брикеты |
|
Гарантия, лет |
4 |

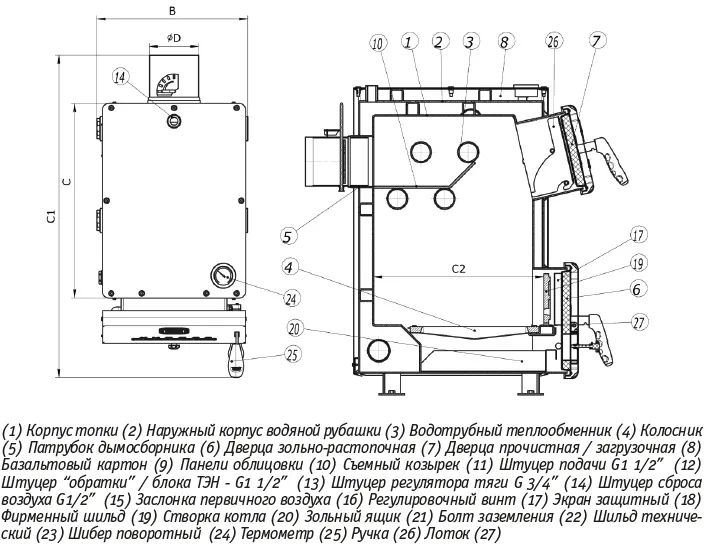

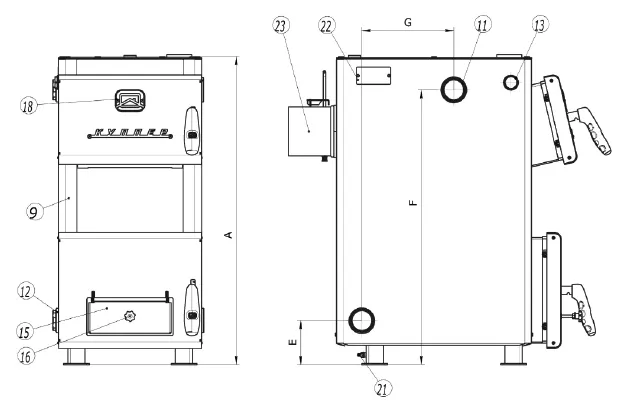

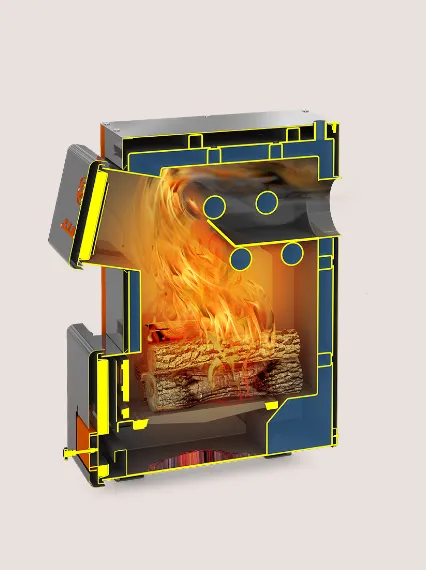

Рисунок 1. Устройство

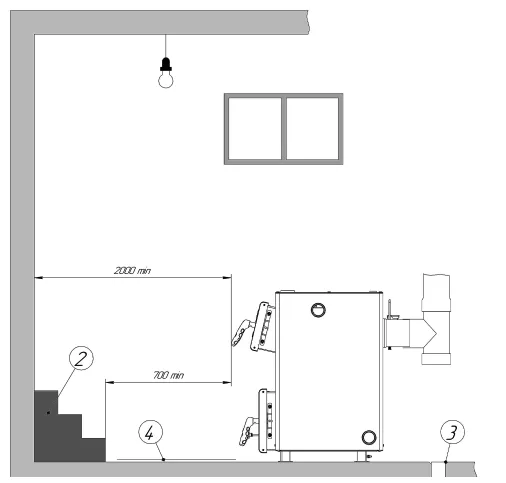

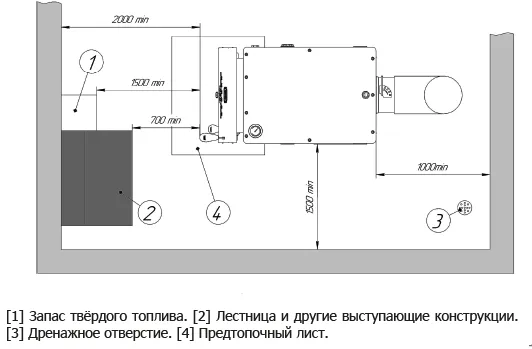

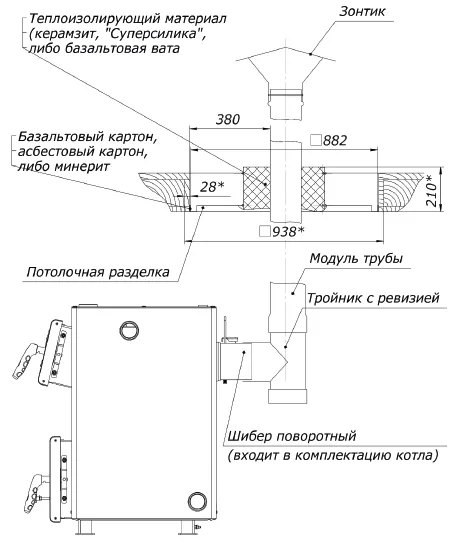

Рисунок 2. Схема установки

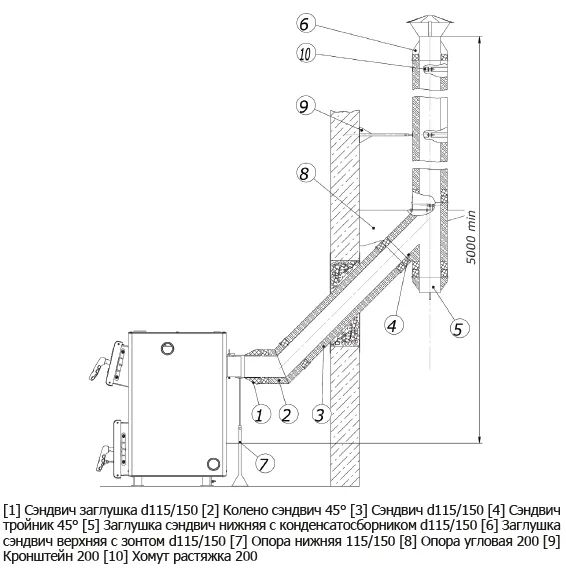

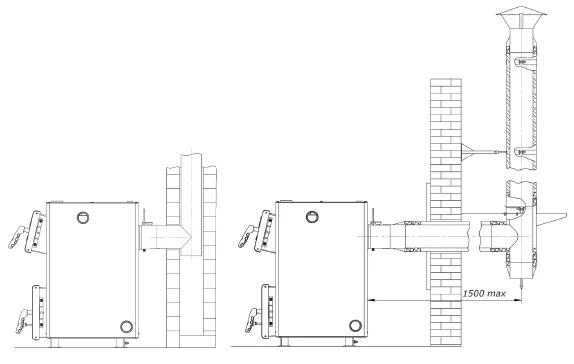

Рисунок 3. Рекомендуемые схемы подключения котла к системе дымоотведения

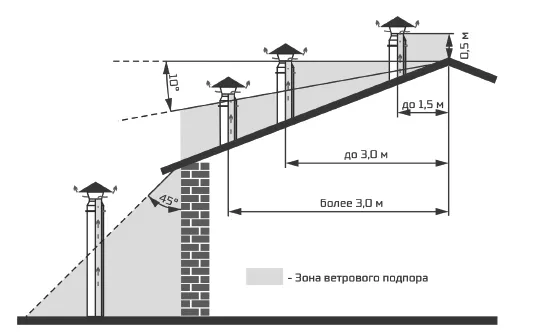

Рисунок 4. Требования к высоте дымохода котла

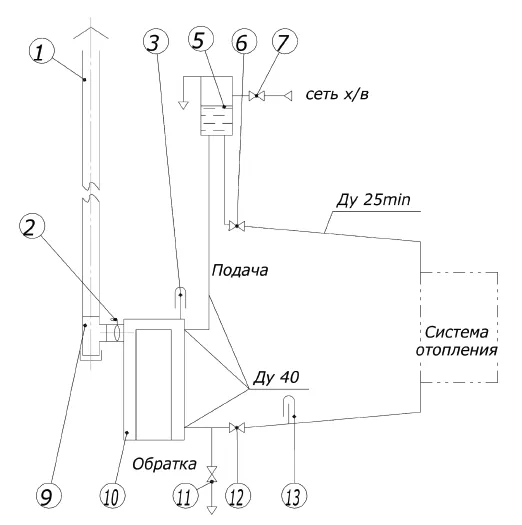

Рисунок 5. Система с естественной циркуляцией

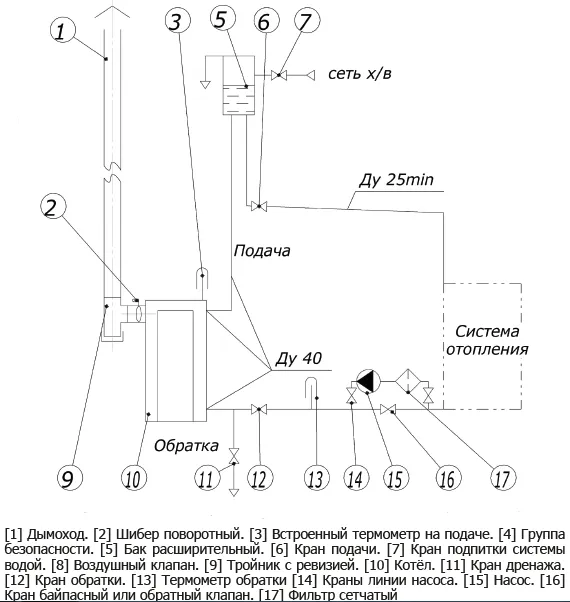

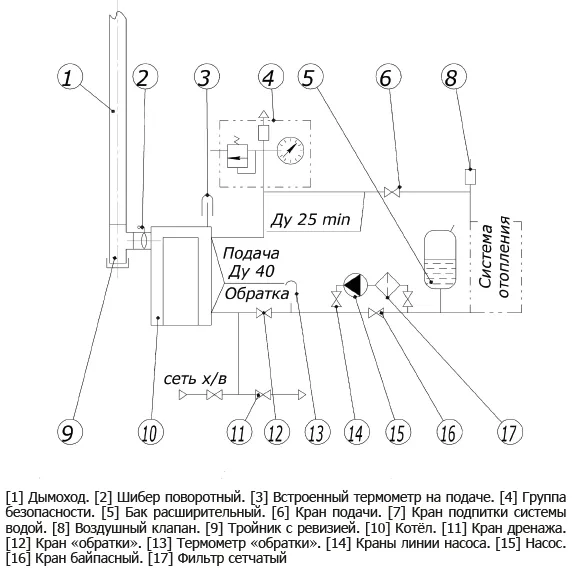

Рисунок 6. Открытая система с принудительной циркуляцией

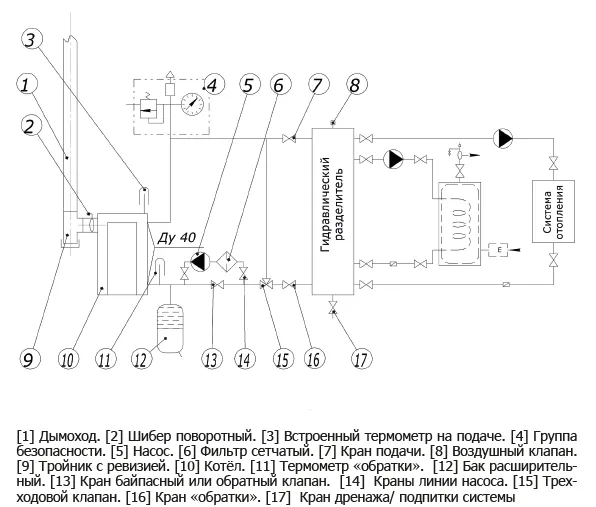

Рисунок 7. Закрытая система с принудительной циркуляцией
Рисунок 8. Рекомендуемые схемы подключения котла к системе отопления
|
Котёл |
1 шт |
|
Козырек |
2 шт |
|
Термометр |
1 шт |
|
Чугунная створка котла ЗТ-1,8 |
1 шт |
|
Колосник 200х300 |
1 шт |
|
Съемная опора колосника |
1 шт |
|
Ящик зольника |
1 шт |
|
Шуровка |
1 шт |
|
Кочерга |
1 шт |
|
Заглушка Ду 40 (G 1 1/2") |
2 шт |
|
Заглушка Ду 20 (G 3/4") |
1 шт |
|
Дверца зольно-растопочная |
1 шт |
|
Дверца загрузочно/прочистная |
1 шт |
|
Винт регулировки подачи воздуха |
1 шт |
|
Шибер поворотный 115 мм |
1 шт |
|
Ручка двери |
1 шт |
|
Руководство по эксплуатации |
1 шт |
|
Упаковка |
1 шт |
