Полуавтоматические «жаротрубные» котлы FAKEL М – компактная мощность с высокой экономичностью. Площадь отопления от 700 до 1000 м2 Основное топливо: - Уголь, дрова,дизельное топливо, природный газ
Высокий КПД обеспечивается уникальной 3-х ходовой системой газоходов, надежной автоматической системой контроля за работой агрегатов котла и процессов горения.
Возможность установки всех типов.
Высокий КПД котла на всех видах топлива – до 86%.
На данный котел установленна система автоматического управления работой котла.
Дает возможность использовать дрова длиной до 1300 мм.
На данный котел были установленны стандартные промышленные колосниковые решетки
Большие загрузочные дверцы
Удобство обслуживания элементов котла и чистки теплообменника
Регулирует работу вентилятора наддува котла как по линейной (классической), так и по схеме плавной модуляции (PID регулирование). Режим PID Регулирование работает как с датчиком уходящих (дымовых) газов, так и без него.
Возможность подключения к интернету (Wi-Fi) через модуль ecoNET300, что позволяет управлять в режиме on-line работой котла и системой отопления.
|
Номинальная мощность, кВт |
100 |
|
Площадь отапливаемых помещений Н=2,7м, м2 |
700-1000 |
|
КПД, % |
86 |
|
Рабочее давление в котле, бар |
3 |
|
Максимальная t воды на выходе |
90 |
|
Номинальная t воды на входе в котел* |
60 |
|
Греющие поверхности котла, м² |
11 |
|
Объем загрузочной камеры, л |
180 |
|
Объем водяного контура котла, л |
340 |
|
Масса котла Нетто**, кг |
870 |
|
Диаметр дымохода,мм |
200 |
|
Рекомендуемая высота дымохода, не менее, м |
8 |
|
Топливо |
Уголь, дрова,дизельное топливо, природный газ |
* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.
** Допустимое отклонение значений + / - 5%.
|
Мощность котла номинальная, кВт |
100 |
|
Основной вид топлива |
Уголь**, Дрова*** |
|
Дополнительное топливо |
Газ, Пеллеты**** |
|
Площадь отапливаемых помещений Н=2,7м, м2 |
700-1000 |
|
КПД, % *** |
86 |
|
Рабочее давление теплоносителя в котле не более, бар |
3 |
|
Греющие поверхности котла, кв.м |
11 |
|
Температура дымовых газов, °С не более |
200 |
|
Температура воды на выходе, °С не более |
90 |
|
Температура воды на входе, °С не менее* |
60 |
|
Расход воздуха при номинальной мощности, куб.м/ч |
197 |
|
Ориентировочный расход каменного угля, кг/ч (Q=6450ккал/кг) (не менее)** |
10 |
|
Ориентировочный расход дров, кг/ч (Q=2960ккал/кг) (не ме-нее)*** |
19 |
|
Разрежение за котлом при номинальной мощности, Па |
150 |
|
Объем воды в котле (не менее), л |
340 |
|
Объем зольного ящика, л |
28 |
|
Объем камеры сгорания, л |
180 |
|
Сечение дымоходного патрубка котла, мм |
Ø 198 |
|
Присоединительный диаметр дымохода, мм |
200 |
|
Рекомендуемая высота дымохода, м ***** |
8 |
|
Диаметр подающей трубы, мм |
76 |
|
Диаметр обратной трубы, мм |
76 |
|
Глубина топки, мм |
880 |
|
Габариты загрузочного проема (ШхВ), мм |
550х302 |
|
Высота котла (A/B), мм |
1376/1457 |
|
Ширина котла (C/D), мм |
741/960 |
|
Длина котла (E/F), мм |
1447/947 |
|
Высота фланца обратной линии (G), мм |
135 |
|
Расстояние от задней стенки до фланца (H), мм |
151 |
|
Высота подключения дымохода (I), мм |
1191 |
|
Расстояние от боковой стенки до фланца (J), мм |
374 |
|
Расстояние от лицевой стенки до фланца (K), мм |
241 |
|
Номинальное напряжение питания (сети), В, ±10% |
230 |
|
Вес котла, кг, не менее |
870 |
* При понижении температуры оборотной воды происходит интенсивное выделение конденсата и оседание сажи на внут-ренних поверхностях котла. При повышении температуры возникает опасность закипания воды в котле. Для поддержания номинальной температуры оборотной воды не менее 65°С необходима обязательная установка смесительного клапана, либо рециркуляционного насоса.
** Каменный уголь сорт ДО (марка – длиннопламенный, размерность кусков – орех (25-50мм).
*** Теплопроизводительность котла может снизиться при использовании дров на 20-40%
**** При установке на котел соответствующей горелки.
***** Данные по высоте и диаметру дымохода являются только ориентировочными значениями. Тяга зависит от диаметра, высоты, шероховатости поверхности дымовой трубы и разницы температур между сжигаемым топливом и наружным воздухом. А также зависит от расположения зоны ветрового подпора. Поэтому, обязательно поручите проведение точного расчета дымовой трубы специалисту по системам отвода дымовых газов.
Рисунок 1. Устройство котла.
Рисунок 2. Гидравлическая схема подключения.

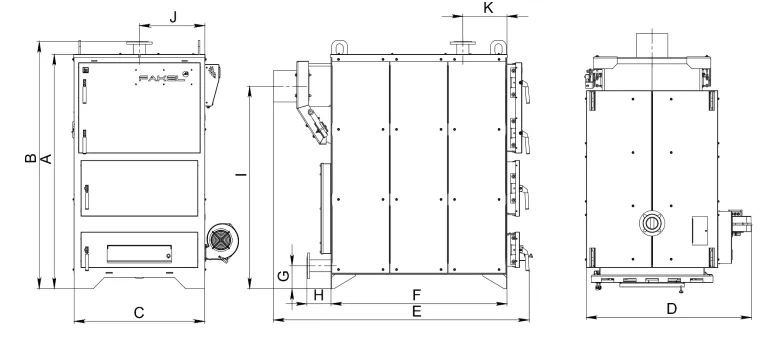

Рисунок 3.Схема котла .

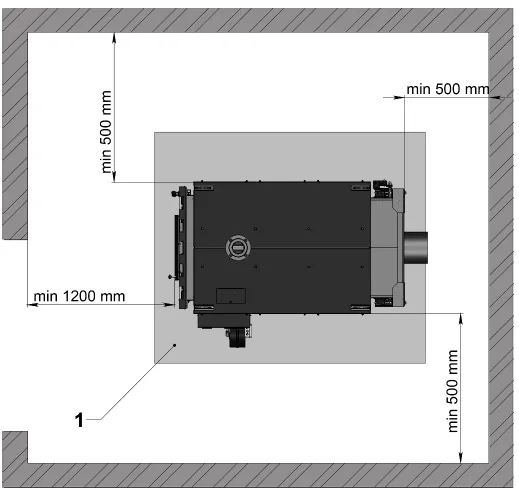

Рисунок 5.Правила установки котла .

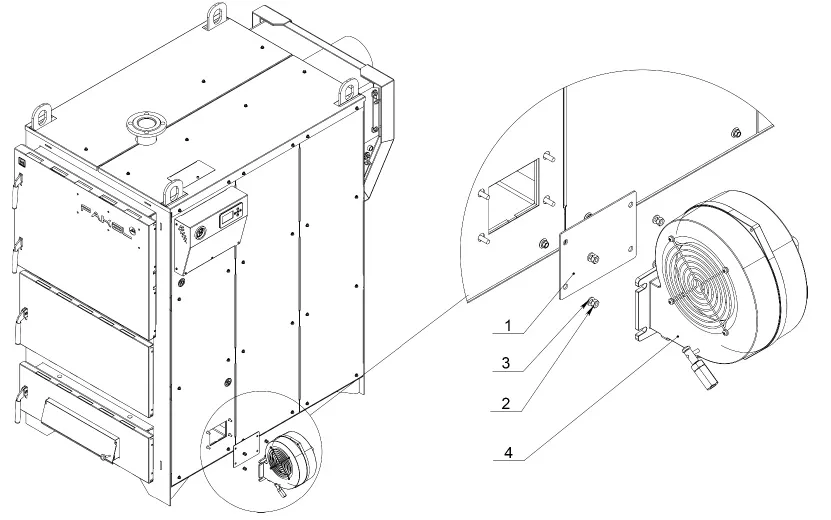

1.Заглушка, 2.Гайка М6, 3.Шайба М6, 4.Вентилятор наддува,
Рисунок 6.Установка вентилятора надува.

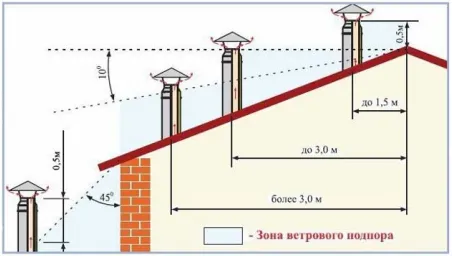

Рисунок 7.Высота дымохода.

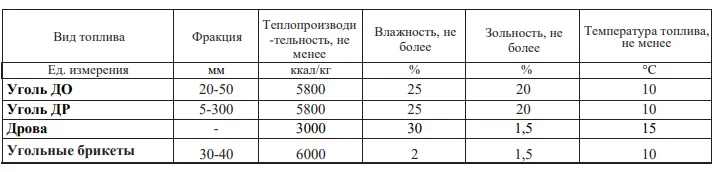

Рисунок 8.Виды используемоего топлива.
Рисунок 9.Варианты применяемых горелок.
|
Котел водогрейный жаротрубный, шт |
1 шт |
|
Вентилятор наддува WPA 140, шт |
1 шт |
|
Панель управления ecoMAX 260 |
1 шт |
|
Датчик ГВС СТ10 4 м |
1 шт |
|
Руководство по эксплуатации, шт |
1 шт |
|
Инструкция по эксплуатации и монтажу ecoMAX 260
|
1 шт |
