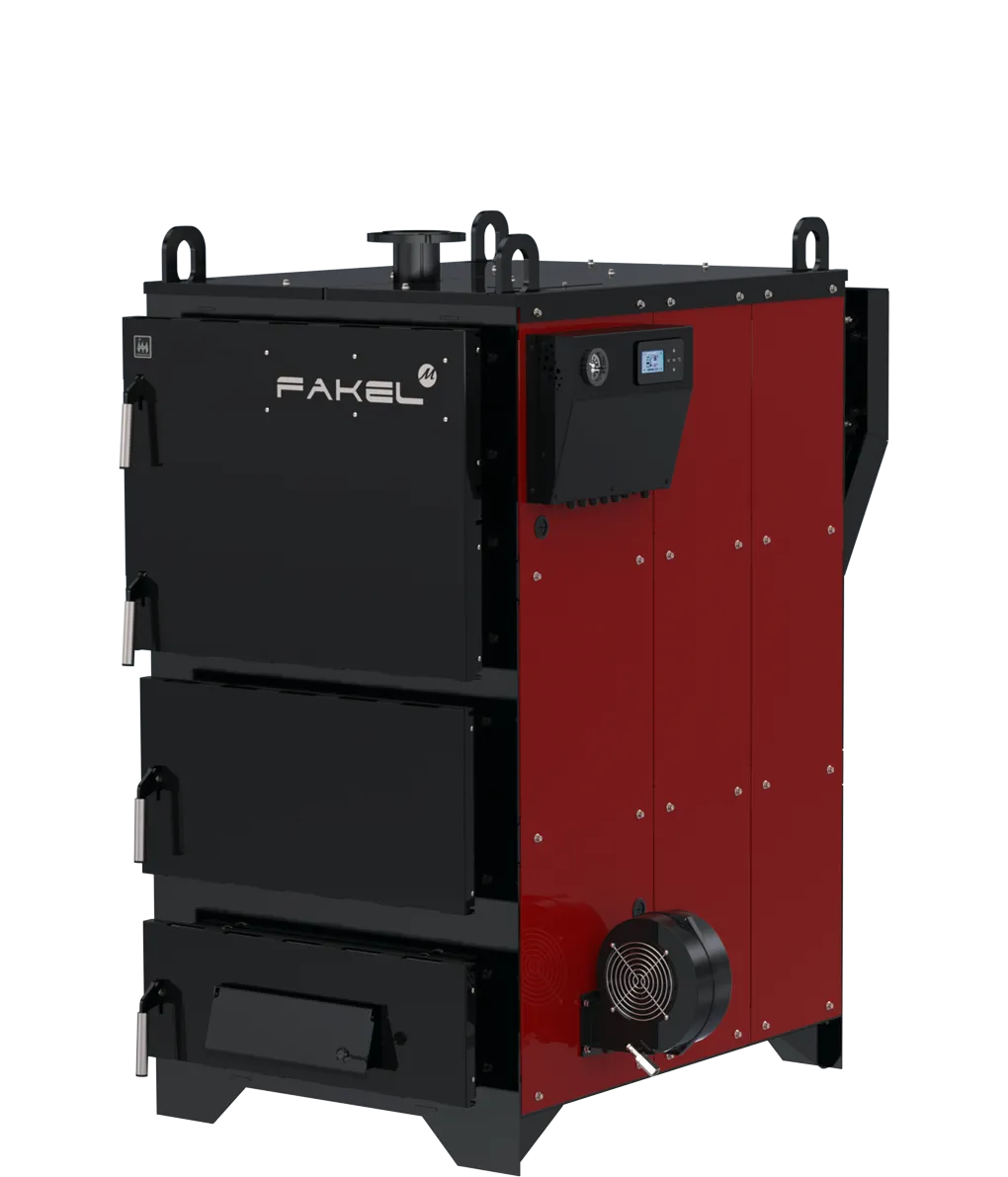

Фото Твердотопливный комбинированный котел FAKEL-М 150 кВт на официальном сайте дистрибьютора

-5%

Твердотопливный комбинированный котел FAKEL-М 150 кВт

Производитель: Termokraft
Страна-производитель: Россия
Гарантийный срок, мес.: 12
Вес Брутто (ориентировочный), кг: 1288
Вес Нетто, кг: 1120
Все характеристики

389 120 ₽ 409 600 ₽

Оплатить

В наличии

Рассчитать доставку

Описание Характеристики Документы и файлы Отзывы

Котел комбинированный FAKEL-М 150 кВт

Полуавтоматические «жаротрубные» котлы FAKEL М – компактная мощность с высокой экономичностью. Площадь отопления от 700 до 2500 м2 Основное топливо: - Уголь, дрова,дизельное топливо, Природный газ

Высокий КПД обеспечивается уникальной 3-х ходовой системой газоходов, надежной автоматической системой контроля за работой агрегатов котла и процессов горения.

Основные преимущества отопительного котла FAKEL-М 100 кВт

01 Горелки
Возможность установки всех типов.
02 КПД
Высокий КПД котла на всех видах топлива – до 86%.
03 Автоматическое управление
На данный котел установленна система автоматического управления работой котла.
04 Вместительная и глубокая топка
Дает возможность использовать дрова длиной до 1300 мм.
05 Колосниковые решетки
На данный котел были установленны стандартные промышленные колосниковые решетки
06 Загрузочные дверцы
Большие загрузочные дверцы
07 Обслуживания элементов котла
Удобство обслуживания элементов котла и чистки теплообменника
08 Оснащение вентилятором наддува
Регулирует работу вентилятора наддува котла как по линейной (классической), так и по схеме плавной модуляции (PID регулирование). Режим PID Регулирование работает как с датчиком уходящих (дымовых) газов, так и без него.
09 Управление в режиме on-line
Возможность подключения к интернету (Wi-Fi) через модуль ecoNET300, что позволяет управлять в режиме on-line работой котла и системой отопления.

Характеристики комбинированного котла FAKEL-М 150 кВт

Номинальная мощность, кВт	150
Площадь отапливаемых помещений Н=2,7м, м2	1000-1500
КПД, %	86
Рабочее давление в котле, бар	3
Максимальная t воды на выходе	90
Номинальная t воды на входе в котел*	60
Греющие поверхности котла, м²	16
Объем загрузочной камеры, л	290
Объем водяного контура котла, л	450
Масса котла Нетто**, кг	1120
Диаметр дымохода,мм	200
Рекомендуемая высота дымохода, не менее, м	9
Топливо	Уголь, дрова,Дизельное топливо,Природный газ

* Рекомендуемая t оборотной воды после выхода котла на режим. При понижении температуры происходит интенсивное оседание сажи на внутренних поверхностях топки. При повышении температуры возникает опасность закипания воды в котле.

** Допустимое отклонение значений + / - 5%.

Устройство котла для отопления FAKEL-М 150 кВт

Рисунок 1. Устройство котла.

Жаротрубный теплообменник котла;
Дверца обслуживания теплообменника;
Дверца загрузочная;
Дверца зольной камеры;
Дверца ручной подачи первичного воздуха;
Корпус выхода дымовых газов;
Заслонка прочистки теплообменников (прямого хода);
Ручка заслонки прочистки теплообменников (прямого хода);
Патрубок подающей линии;
Патрубок обратной линии;
Патрубок слива теплоносителя;
Каналы подачи вторичного воздуха в камеру сгорания;
Крышка короба вторичного воздуха;
Патрубок дымохода;
Сменные отбойники пламени;
Прижим колосников;
Зольный ящик;
Рукоятка регулировки ручной подачи воздуха;
Защитно- декоративные панели;
Промышленные чугунные колосники,
Базальтовый утеплитель;
Заслонка отсека подключения датчиков;
Ухо транспортировочное;
Кабель-ввод;
Вентилятор наддува;
Панель управления;
Термоманометр капиллярный;
Панель контроллера ecomax 260;
Каналы распределения первичного воздуха

Гидравлическая схема подключения

Рисунок 2. Гидравлическая схема подключения.

Котёл,
Контроллер ecomax 260,
Датчик наружной температуры,
Стандартный комнатный термостат или комнатная панель ecoster200,
Насос ЦО,
Термостатический трёхходовой клапан,
Кран шаровой,
Насос ГВС,
Датчик температуры ГВС,
Бойлер ГВС,
Тепло-аккумулятор,
Группа безопасности (предохранительный клапан не более 3 бара, автоматический воздушный клапан, термоманометр),
Расширительный бак мембранного типа,
Подающая линия,
Обратная линия,
Сетчатый фильтр,
Радиатор отопления,
Дополнительный насос.

Комплект поставки

Котел FAKEL-М 150 кВт в сборе	1 шт
Вентилятор наддува WPA 140	1 шт
Панель управления ecoMAX 260	1 шт
Датчик ГВС СТ10 4 м	1 шт
Руководство по эксплуатации, шт	1 шт
Инструкция по эксплуатации и монтажу ecoMAX 260	1 шт

Производитель: Termokraft
Страна-производитель: Россия
Гарантийный срок, мес.: 12
Вес Брутто (ориентировочный), кг: 1288
Вес Нетто, кг: 1120
Виды твердого топлива: Дрова / Уголь
Номинальная мощность, кВт: 150
Тип топлива: Твердое
Коэффициент полезного действия (КПД), %: 86
Толщина материала топки, мм: 8
Длина дымохода не менее, м: 9
Высота, мм: 1551
Ширина, мм: 1040
Глубина, мм: 1607
Диаметр дымохода, мм: 200
Минимальная площадь отапливаемого помещения, м²: 1000
Максимальная площадь отапливаемого помещения, м²: 1500
Объем топочной камеры, л: 290

Минимальный объем отапливаемого помещения, м3: 2700
Максимальный объем отапливаемого помещения, м3: 4050
Минимальная температура теплоносителя, °С: 1
Максимальная температура теплоносителя, °С: 90
Минимальное рабочее давление системы отопления, бар: 0,1
Расположение выхода дымохода: Сзади
Максимальное рабочее давление системы отопления, бар: 3
Форма дымоходного патрубка: Круглый
Теплоноситель: Вода
Дополнительный теплоноситель: Антифриз
Присоединение ТЭНБ, G'': 1 1/4
Присоединение регулятора тяги, G'': 3/4
Объем теплоносителя в котле, л: 450
Встроенный термометр: Есть
Полуавтоматический / Возможность установки комплекта автоматики: Да
Возможность установки ТЭНБ: Да
Возможность установки регулятора тяги: Да

Инструкция по эксплуатации ecoMAX260.pdf 1.39 МБ Паспорт промышленного котла Fakel-M (ecoMAX260) - 2022 New.pdf 3.53 МБ
